新华三H3CNE网络工程师认证—VLANIF接口技术

VLANIF(VLAN Interface)是基于VLAN创建的三层逻辑接口,用于实现不同VLAN间的三层通信。在H3C设备中,VLANIF接口通常作为对应VLAN的默认网关,承担路由转发功能。

一、VLANIF接口的定义

二层交换机(Layer2switch)指的是只具备二层交换功能的交换机。

三层交换机(Layer3switch)除了具备二层交换机的功能,还支持通过三层接口(如VLANIF接口)实现路由转发功能。

VLANIF接口是一种三层的逻辑接口,支持VLAN Tag的剥离和添加,因此可以通过VLANIF接口实现VLAN之间的通信。

VLANIF接口编号与所对应的VLANID相同,如VLAN10对应VLANIF 10

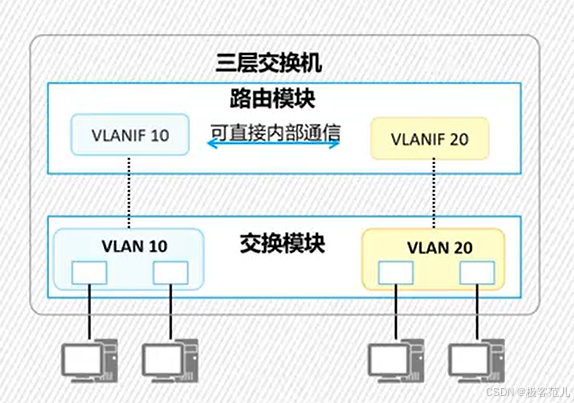

在这里插入图片描述

二、VLANIF接口的核心作用

1、终结VLAN的二层隔离

VLAN(虚拟局域网)在二层隔离广播域,VLANIF接口通过在三层为VLAN分配IP地址,实现跨VLAN的IP路由。

2、充当VLAN的网关

每个VLANIF接口的IP地址是该VLAN内主机的默认网关,用于处理跨网段流量。

3、支持路由协议

VLANIF接口可运行OSPF、RIP、静态路由等协议,实现动态路由功能。

三、工作原理

1、二层与三层的结合

二层交换:同一VLAN内设备通过MAC地址直接通信。

三层路由:不同VLAN间设备需通过VLANIF接口的IP路由转发。

2、数据转发流程

当主机A(VLAN10)向主机B(VLAN20)发送数据包:

主机A将数据包发送至默认网关(VLANIF10的IP地址)。

交换机根据路由表(直连路由/动态路由)找到目标网络(VLAN20)。

数据包通过VLANIF20接口转发至VLAN20的主机B。

3、ARP代理(Proxy ARP)

若未配置网关,VLANIF接口可代理响应跨VLAN的ARP请求,实现透明路由。

四、配置要点(H3C设备示例)

# 1. 创建VLAN并分配端口
system-view
vlan 10
 description Department_Finance
 port GigabitEthernet 1/0/1

vlan 20
 description Department_R&D
 port GigabitEthernet 1/0/2

# 2. 创建VLANIF接口并配置IP地址
interface Vlan-interface 10
 ip address 192.168.10.1 24  # 作为VLAN10的网关

interface Vlan-interface 20
 ip address 192.168.20.1 24  # 作为VLAN20的网关

# 3. 启用路由功能(默认已开启)
ip routing

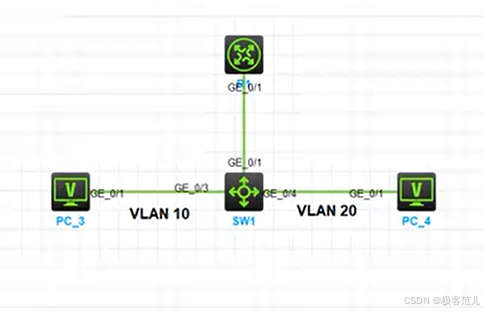

在这里插入图片描述

五、典型应用场景

1、跨VLAN通信

企业网络中划分不同部门VLAN(如财务VLAN10、研发VLAN20),通过VLANIF接口实现互通。

2、网络分层设计

接入层:交换机端口划分VLAN,实现二层隔离。

核心层:通过VLANIF接口实现三层路由,减少对独立路由器的依赖。

3、路由协议支持

在VLANIF接口上配置OSPF等动态路由协议,实现复杂网络拓扑的路由学习。

六、注意事项

1、VLAN与VLANIF的对应关系

每个VLANIF接口必须对应一个已存在的VLAN,且一个VLAN只能绑定一个VLANIF接口。

2、三层交换机要求

需使用支持三层功能的交换机(如H3C S5500系列),普通二层交换机无法创建VLANIF。

3、IP地址规划

VLANIF接口的IP地址需与对应VLAN内主机的IP处于同一网段,避免路由黑洞。

七、总结

想象你住在一个大公寓楼里,每个住户(比如你家、邻居家)被物业用隔板(VLAN)分成了不同区域。A区的人只能和A区聊天,B区只能和B区聊天——这就是典型的VLAN隔离(二层隔离)。

但有一天,A区的人想给B区的人送个快递,这时候隔板就挡路了。物业为了解决这个问题,在每层楼装了个智能快递柜(VLANIF接口)。这个柜子很神奇:

它同时属于A区和B区,但自己是个独立空间。

每个区的人先把快递放到柜子对应的格口(比如A区放格口10,B区放格口20)。

柜子会自动检查地址,把快递转到正确的区域。

对应到网络:

隔板 = VLAN(比如VLAN10、VLAN20隔离不同部门)

快递柜 = VLANIF接口(比如VLANIF10、VLANIF20)

格口 = VLANIF的IP地址(比如VLANIF10配置192.168.1.1,作为VLAN10的网关)

实际效果:

不同VLAN的设备(比如财务部VLAN10和研发部VLAN20)要通信时,数据会先发给自己的VLANIF网关。

VLANIF网关像路由器一样,根据IP地址决定把数据“转交给隔壁VLAN”,实现跨VLAN通信。

好处举个栗子:
以前公司网络要跨部门通信,得买一堆路由器,现在用支持VLANIF的三层交换机,直接在交换机上配个“虚拟接口”就能搞定,省设备还省网线!

VLANIF接口是三层交换机实现VLAN间路由的核心技术,通过逻辑接口将二层隔离与三层路由无缝衔接,是现代企业网络设计的基石。H3CNE考试中需重点掌握其配置命令、通信原理及典型应用场景。
