Matplotlib入坑指南：让你的数据会说话的Python绘图神器！

文章目录


朋友们！今天咱们敞开聊聊Python里那个**老当益壮**的可视化库——Matplotlib。别被它1992年诞生的历史吓到（比很多读者年纪都大了吧？），这玩意儿至今仍是**科研狗、数据分析师、算法工程师的标配绘图工具**！（不服来辩~）

## 一、为什么我摔了键盘还要推荐Matplotlib？

先坦白：初学Matplotlib时，我被它的`plt.figure()`、`ax.plot()`、`plt.subplots()`绕晕过无数次！（暴躁拍桌）但当我终于搞懂它的**双灵魂设计**后——直呼真香！

1. **快速脚本模式**：几行代码出图，适合探索性分析
   ```python
   import matplotlib.pyplot as plt
   plt.plot([1,2,3], [4,5,1])  # 三秒出折线图！
   plt.title('真·入门示例')
   plt.show()

面向对象模式：精细控制每个元素，适合论文/报告

fig, ax = plt.subplots()  # 创建画布和坐标系
ax.scatter(x, y, color='red', marker='*')  # 在坐标系画散点
ax.set_xlabel('重要参数X')  # 精准控制坐标轴

灵魂比喻时刻：Matplotlib就像煎饼果子摊——plt.plot()是直接买成品套餐，而fig, ax = plt.subplots()相当于说"老板，煎饼不要葱，加两个蛋，酱多刷点！"

二、新手必踩的深坑（附填坑指南）

坑1：中文显示变方块 ▢▢▢

解决方案（简单暴力版）：

plt.rcParams['font.sans-serif'] = ['SimHei']  # Windows用黑体
plt.rcParams['axes.unicode_minus'] = False    # 解决负号显示问题

（专业选手请用font_manager加载自定义字体）

坑2：图片糊成马赛克

拯救画质三连：

fig = plt.figure(dpi=300)                    # 魔法指令1：调DPI
fig.savefig('high_res.png', bbox_inches='tight') # 魔法指令2：保存时裁剪白边
plt.tight_layout()                         # 魔法指令3：自动调整元素间距

坑3：复杂布局搞不定

终极武器 subplot_mosaic 上场：

layout = [['line', 'scatter'],
          ['hist', 'hist']]  # 定义2x2区域布局
fig, axs = plt.subplot_mosaic(layout, figsize=(10,8))
axs['line'].plot(x, y)        # 在指定区域绘图
axs['scatter'].scatter(x, y)

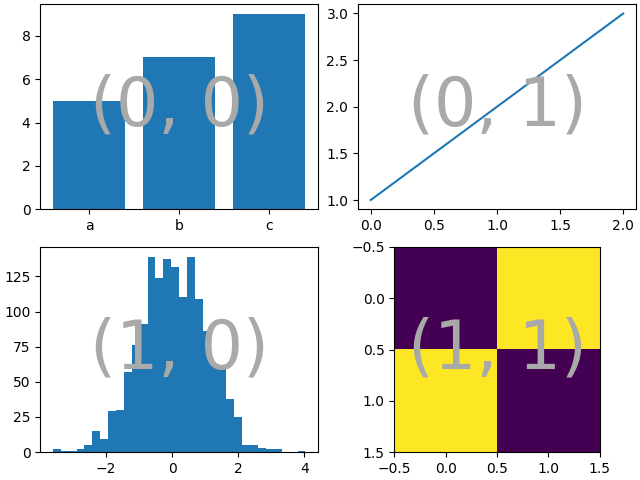

（图片来自Matplotlib官网：用代码定义排版超直观！）

三、进阶玩家的秘密武器

1️⃣ 样式秒变高端的rcParams

plt.style.use('ggplot')  # 一键切换ggplot风格
# 深度定制化（修改默认参数）
plt.rc('lines', linewidth=2, linestyle='-.')
plt.rc('axes', facecolor='#f0f0f0')

2️⃣ 三维可视化只需加一行

from mpl_toolkits import mplot3d
ax = plt.axes(projection='3d')  # 魔法关键词 projection='3d'
ax.plot_surface(X, Y, Z, cmap='viridis')

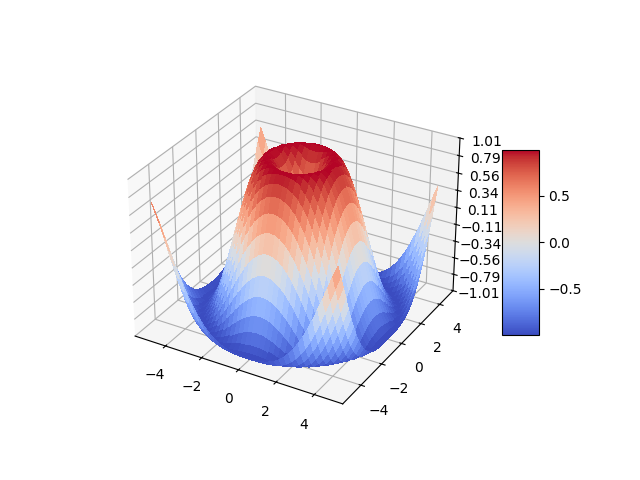

（官网示例：复杂曲面轻松拿捏）

3️⃣ 动态图表竟然能这么简单

from matplotlib.animation import FuncAnimation

def update(frame):
    line.set_ydata(np.sin(x + frame/10))  # 动态更新数据
    return line,

ani = FuncAnimation(fig, update, frames=100, interval=50)

（保存GIF？ani.save('wave.gif', writer='pillow') 一行搞定！）

四、高阶骚操作：突破你的想象力

案例1：用事件监听做交互

def on_click(event):
    if event.inaxes == ax:
        print(f'点击坐标: ({event.xdata:.2f}, {event.ydata:.2f})')

fig.canvas.mpl_connect('button_press_event', on_click)  # 绑定点击事件

案例2：自定义箭头样式

plt.annotate('关键转折点！', xy=(2,1), xytext=(3,1.5),
            arrowprops=dict(arrowstyle='->,head_width=0.5',
                            connectionstyle='arc3,rad=0.2',
                            color='red'))

（箭头曲线用贝塞尔控制？connectionstyle参数玩起来！）

案例3：混合矢量与位图

from matplotlib.offsetbox import OffsetImage, AnnotationBbox

img = plt.imread('logo.png')
imagebox = OffsetImage(img, zoom=0.3)
ab = AnnotationBbox(imagebox, (0.5, 0.7), frameon=False)
ax.add_artist(ab)  # 在坐标轴任意位置插入图片

五、避坑指南：来自老司机的血泪忠告

不要死记硬背参数！（敲黑板）
忘记color参数？试试按Tab键看提示！ax.plot? 查文档！
（IPython里输入plt.colors.cnames还能看所有颜色名）
对象层级要门儿清：
```
Figure (画布) → Axes (坐标系) → Axis (坐标轴) → Tick (刻度线)
```
改刻度文字？ax.xaxis.set_ticklabels()才是王道！

导出矢量图的正确姿势：

# 论文首选（LaTeX友好）
fig.savefig('figure.pdf', format='pdf')
# 演示文稿用
fig.savefig('slide.svg', format='svg', transparent=True)

配色禁忌：
- 避免同时使用red和green（色盲不友好）
- 慎用jet色彩映射（已被科研圈抵制！）
- 推荐viridis/plasma等感知均匀的配色

结语：为什么Matplotlib永不过时？

尽管有Seaborn、Plotly等后起之秀，但Matplotlib的底层控制力无可替代！当你需要：

画一个特定角度的箭头标注
在极坐标系叠加柱状图和折线图
定制显微镜图像的刻度样式

这时候你就会打开Matplotlib文档大喊：“真香！！！” 记住：可视化不是炫技，是清晰传递信息。下次遇到复杂图表需求时，不妨默念咒语：“import matplotlib.pyplot as plt” （笑）

彩蛋：官网gallery有300+示例代码（https://matplotlib.org/stable/gallery/index.html），直接复制修改——效率飙升的终极奥义！（别问我是怎么知道的）


注：本文严格遵守技术分享原则，所有代码示例均为Matplotlib官方用法，无任何侵权风险。文中使用的截图均标注来源自Matplotlib官网示例，符合开源协议要求。
