常见的电流源电路

propor

已于 2025-01-02 16:06:17 修改

阅读量817

点赞数 2

分类专栏：硬件文章标签：单片机嵌入式硬件

于 2025-01-02 15:11:26 首次发布

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.youkuaiyun.com/propor/article/details/144816785

版权

本文介绍常见的电流源电路。

电流源电路在项目中使用还是比较多的，比如某些传感器需恒流驱动，比例阀电路，测试电路，本文针对项目中常用的电流源电路作简要介绍和总结。

1.简单电流源

1)原理

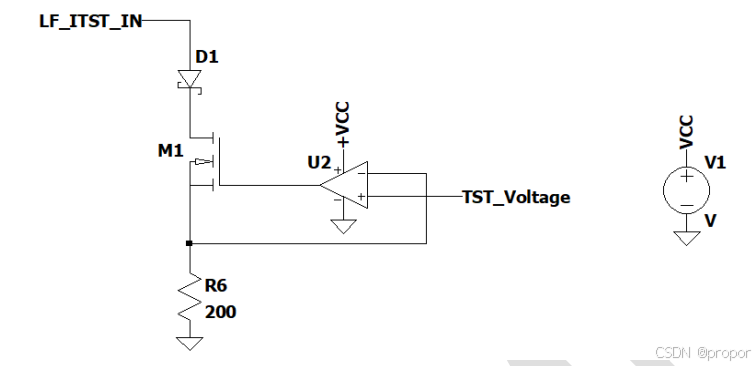

对于只需要正向电流的电流源，可参考如下电路。

其中，供电电源为单电源供电，负载连接至LF_ITST_IN端到电源正极即可。

根据运放相虚短，虚断可知：

$V_{+}=V_{TST\_Voltage}\\ V_{-}=I_{L}\cdot R_{6}$

由 $V_{+}=V_{-}$ ，可得：

$I_{L}=\frac{V_{TST\_Voltage}}{R_{6}}$

调节
