AI摘要
本文介绍了如何在orCAD中为原理图库元件添加封装属性，通过UPD文件格式进行操作，并解决导入封装信息的问题。在添加封装属性时，需要注意DEVICE和PACKAGE下的PCB Footprint信息，防止错误的封装导致问题。
一、参考https://wenku.baidu.com/view/fa7e22b48e9951e79b8927ca.html
UPD文件格式：
分开元件格式：把每一部分都写上
二、导入如上UPD文件，还没有办法把封装信息添加进来，查看如下
Option-->Packge Properties, 如下红框证明是没有把封装添加进来的
解决方法：

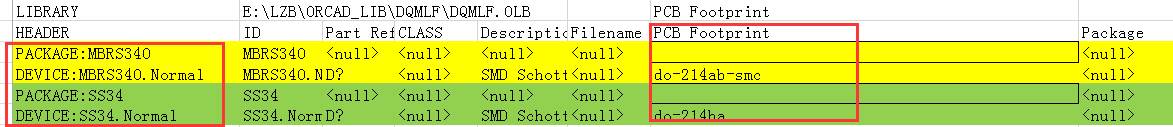

(1)导出属性如下
(2)把DEVICE下PCB Footprint复制到PACKAGE下面

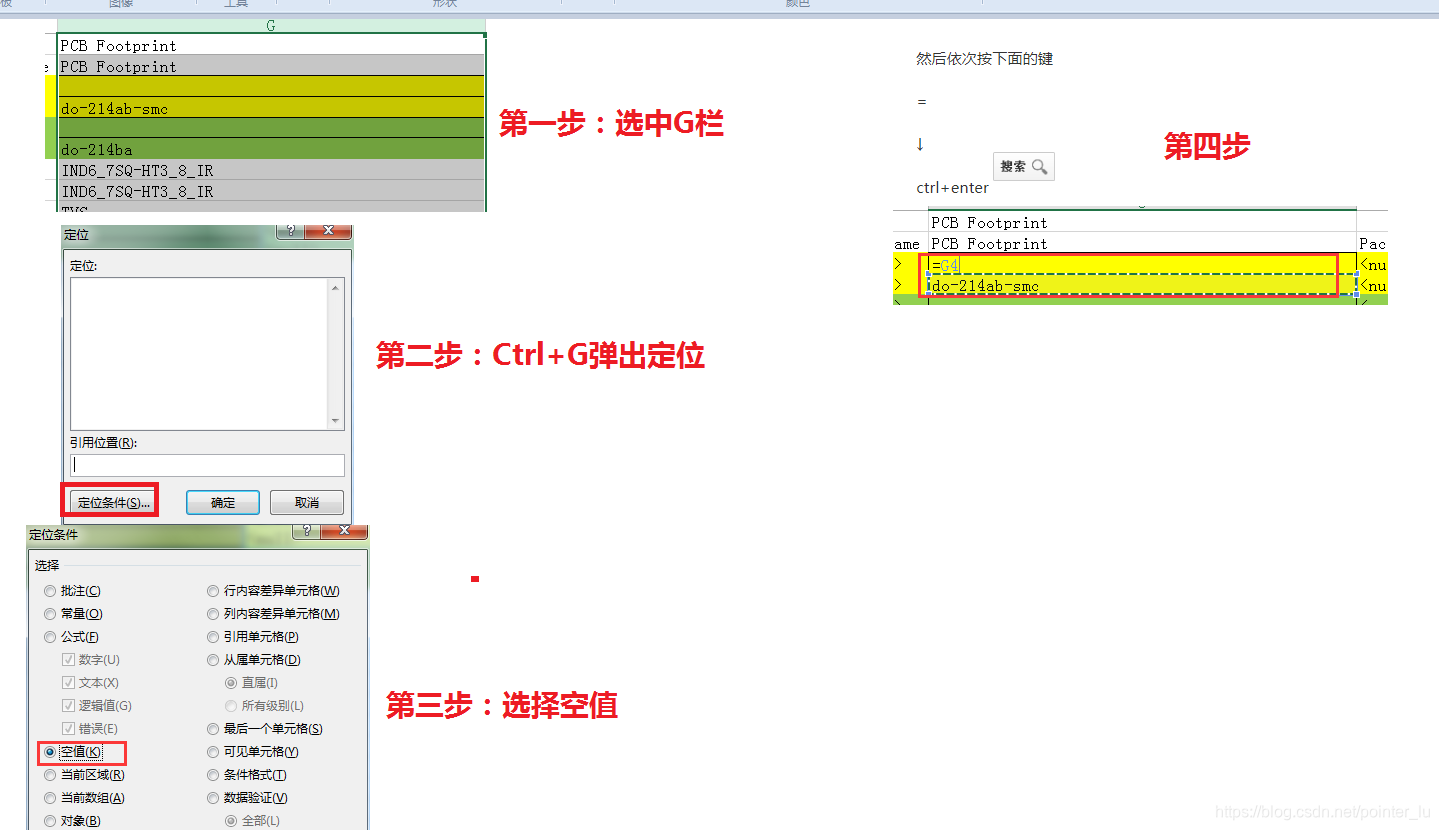

复制方法如下，
特别值得注意，有些是会自动生成封装，也就是PACKAGE下面PCB Footsprint是有封装名的，然后DEVICE下面是<Null>, 其实这个封装有可能是错误的，所以要手动去更正，本人是吃过亏的，请留意这一点
