三台虚拟机实现NAT地址翻转

注意：使用的BT5虚拟机，ubuntu（都是基于linux），XP（任意系列）
一、在虚拟机的中展示如下：

1–>在10.10.10.0/24，2–>192.168.10.0/24, 3-- 作为NAT地址翻转实现的效果

二、在GNS3简化如下：

注意：3台虚拟机必须是同一个模式下（NAT模式）
1、配置VM软件基础环境

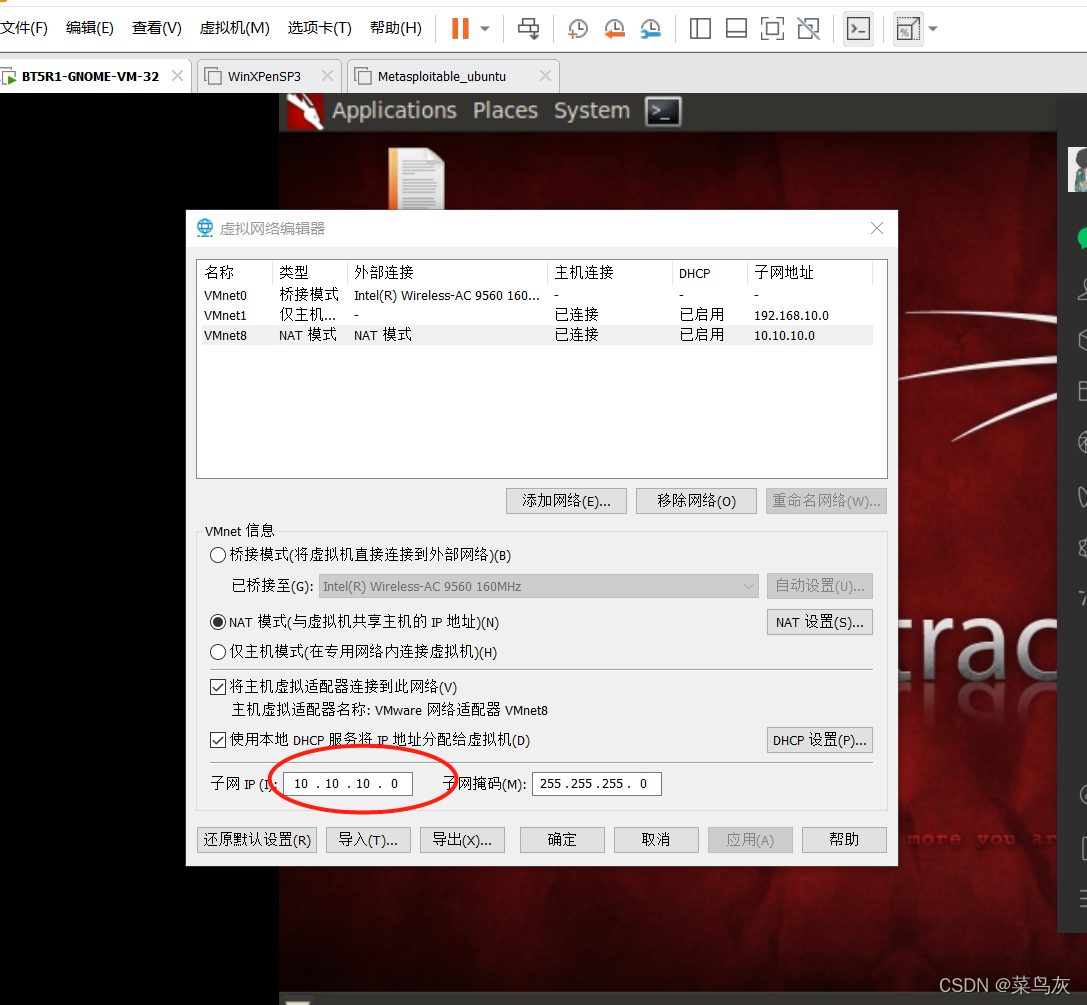

（1）先对VM软件的NAT模式配置网段，例如：网段为10.10.10.0/24

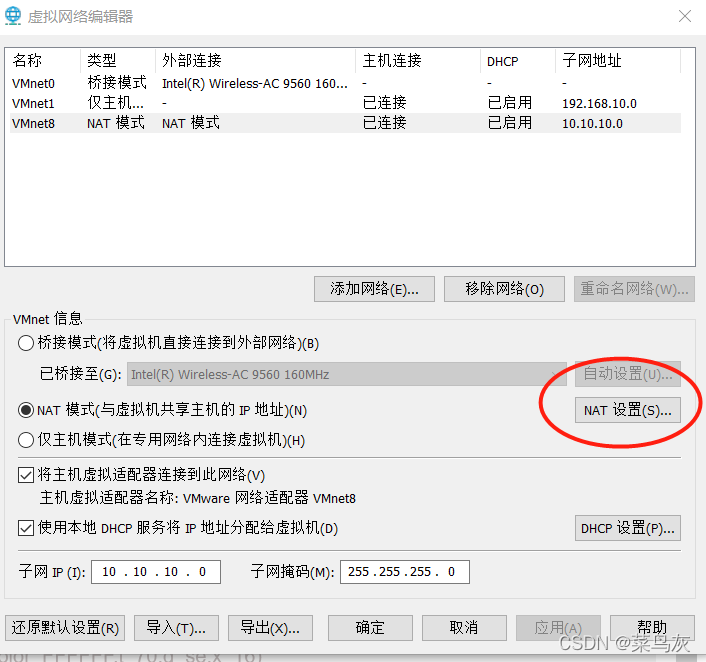

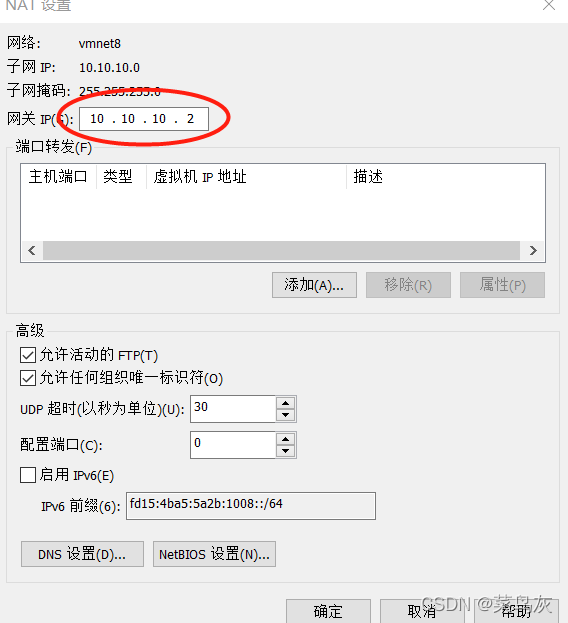

（2）在配置网关，自定义，切不可与ubuntu（用于地址翻转的虚拟机地址）冲突

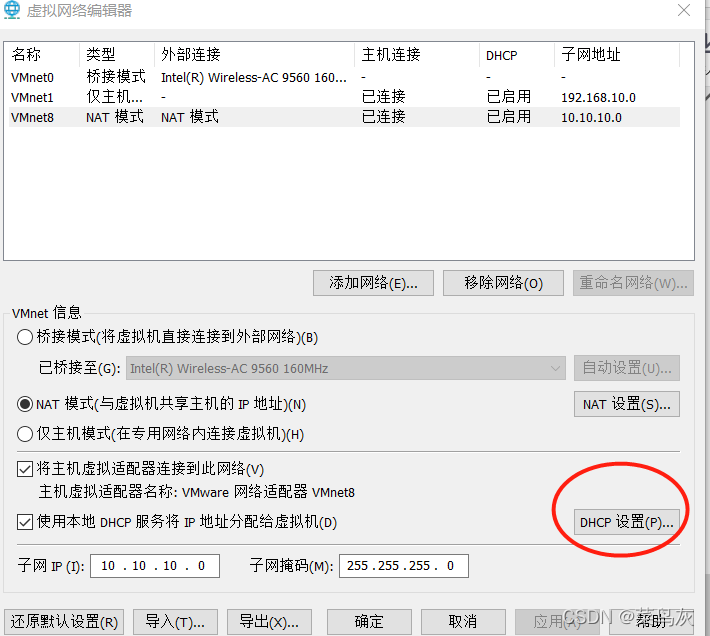

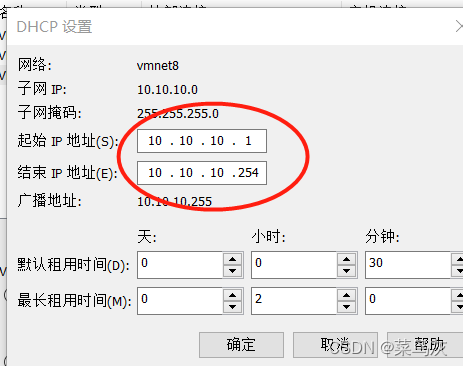

（3）设置地址范围


地址范围必须包含–BT5和ubuntu的IP

注意：

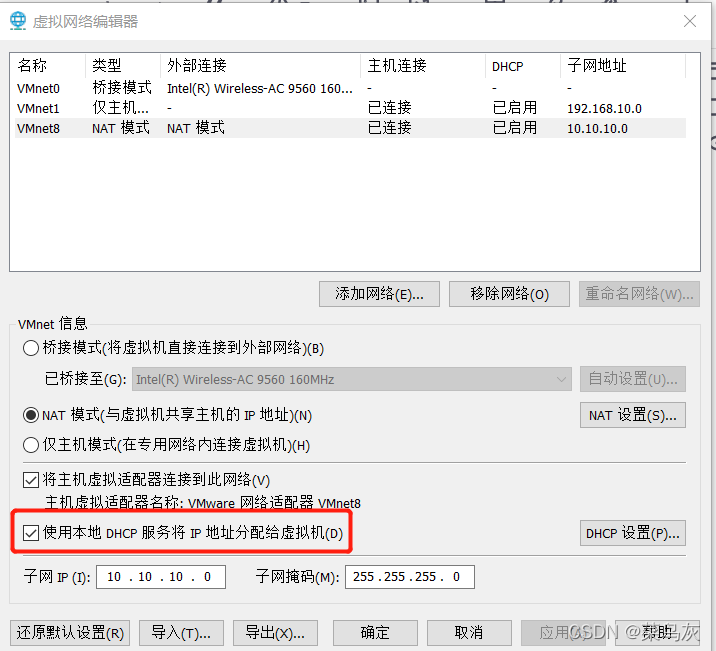

如果勾选，VM软件会自动为BT5/ubuntu 分配地址，如果不勾选，每次开启，都没有地址，都需要手动配置地址，例如：对BT5配置地址，
ifconfig eth0 10.10.10.128 netmask 255.255.255.0 up //eth0 网卡名， up开启
注意：手动配置，每次重启地址都会消失。

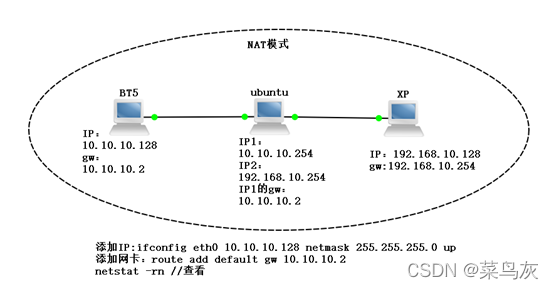

2、对以下拓扑配置IP和网关

（1）配置BT5的IP，gw
ifconfig eth0 //查看eth0的网卡信息
netstat -rn //查看BT5的网关

可能需要添加：
ifconfig eth0 10.10.10.128 netmask 255.255.255.0 up //配置IP
route add/del default gw 10.10.10.2 // 添加/删除网关
route add/del default gw 10.10.10.254 // 添加/删除网关（该地址是ubuntu其中一张网卡的地址）

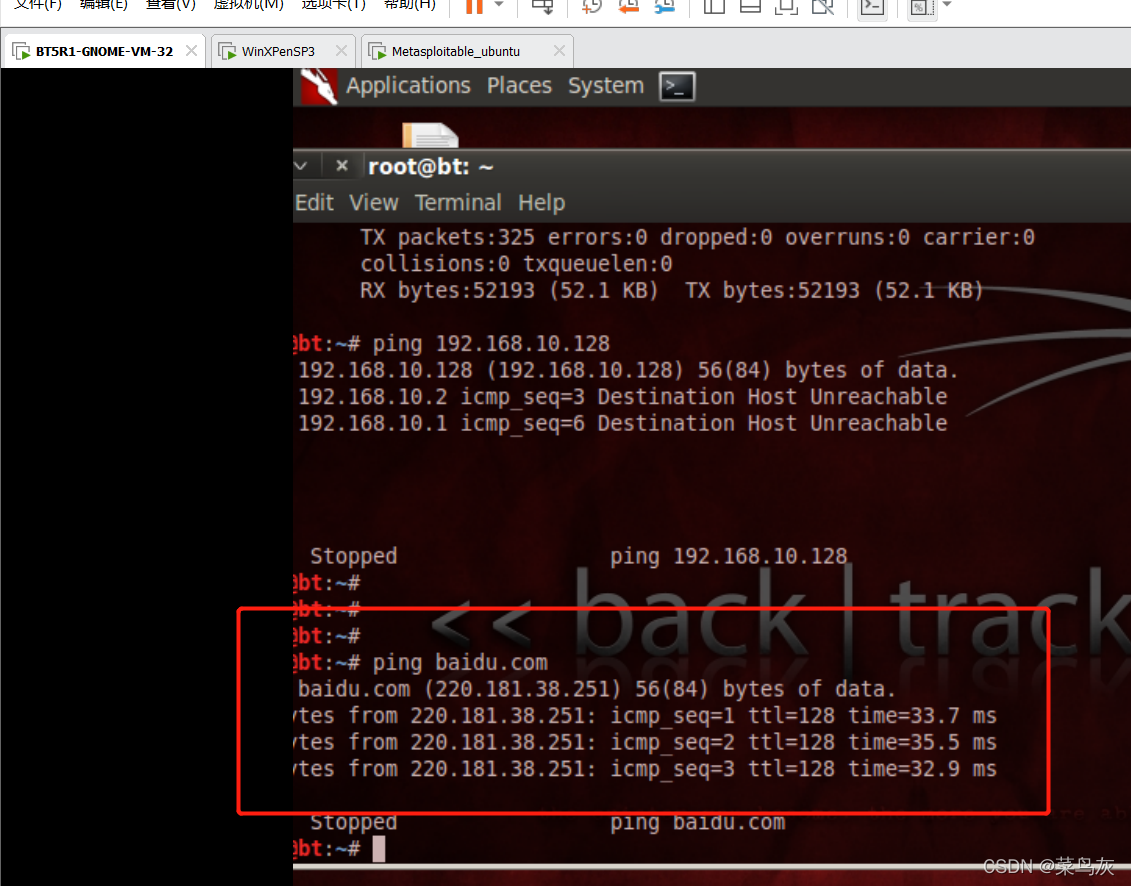

验证：能否ping通baidu.com/10.10.10.2（上网网关）

效果已达到。

（2）配置ubuntuIP，gw（给ubunutu 2张网卡）
IP1:10.10.10.254
IP2：192.168.10.254
gw1：10.10.10.2

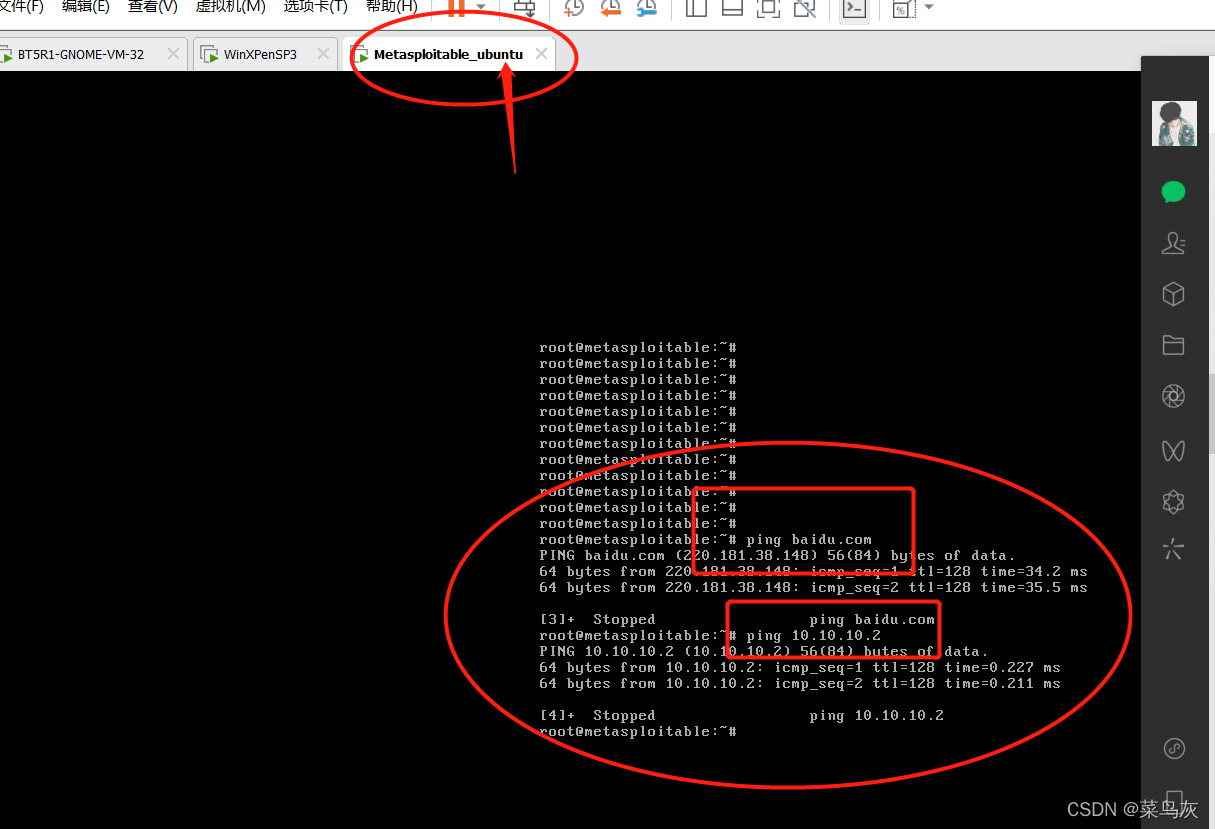

验证：能否ping通baidu.com和gw1
效果已经达到。

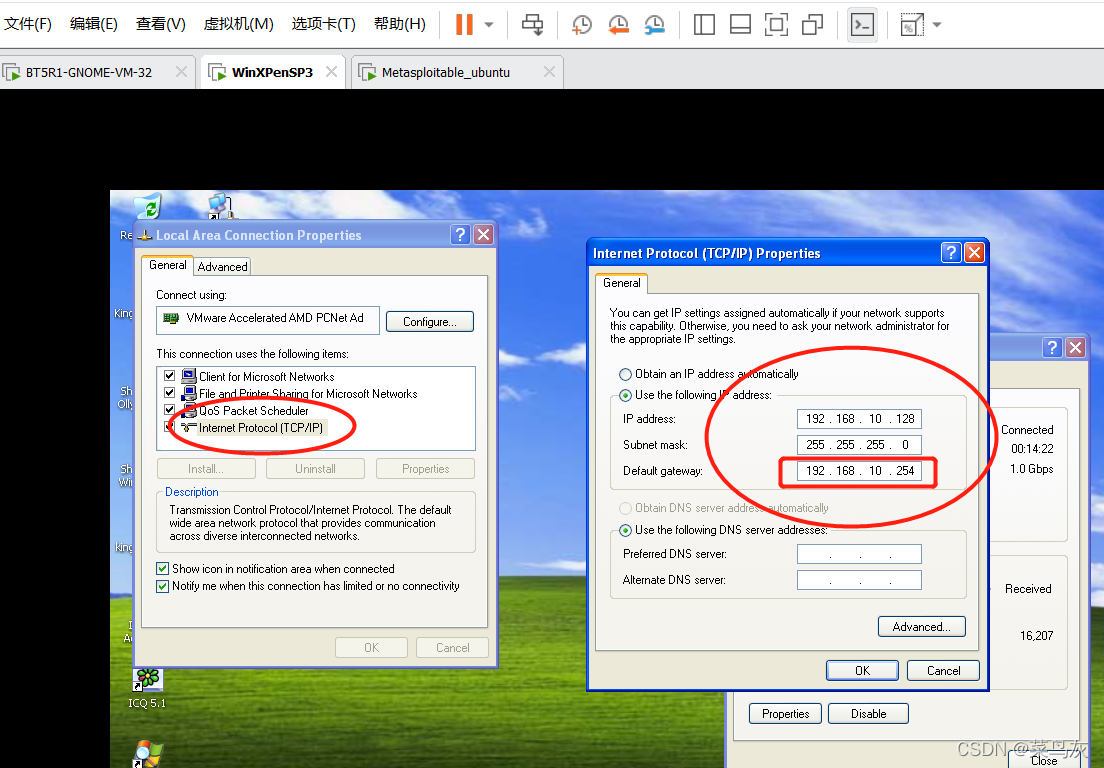

（3）配置XP（win）的IP，gw
（a）XP的ip可自定义，但是网关地址需要根据ubuntuIP2的地址（192.168.10.254）而定。

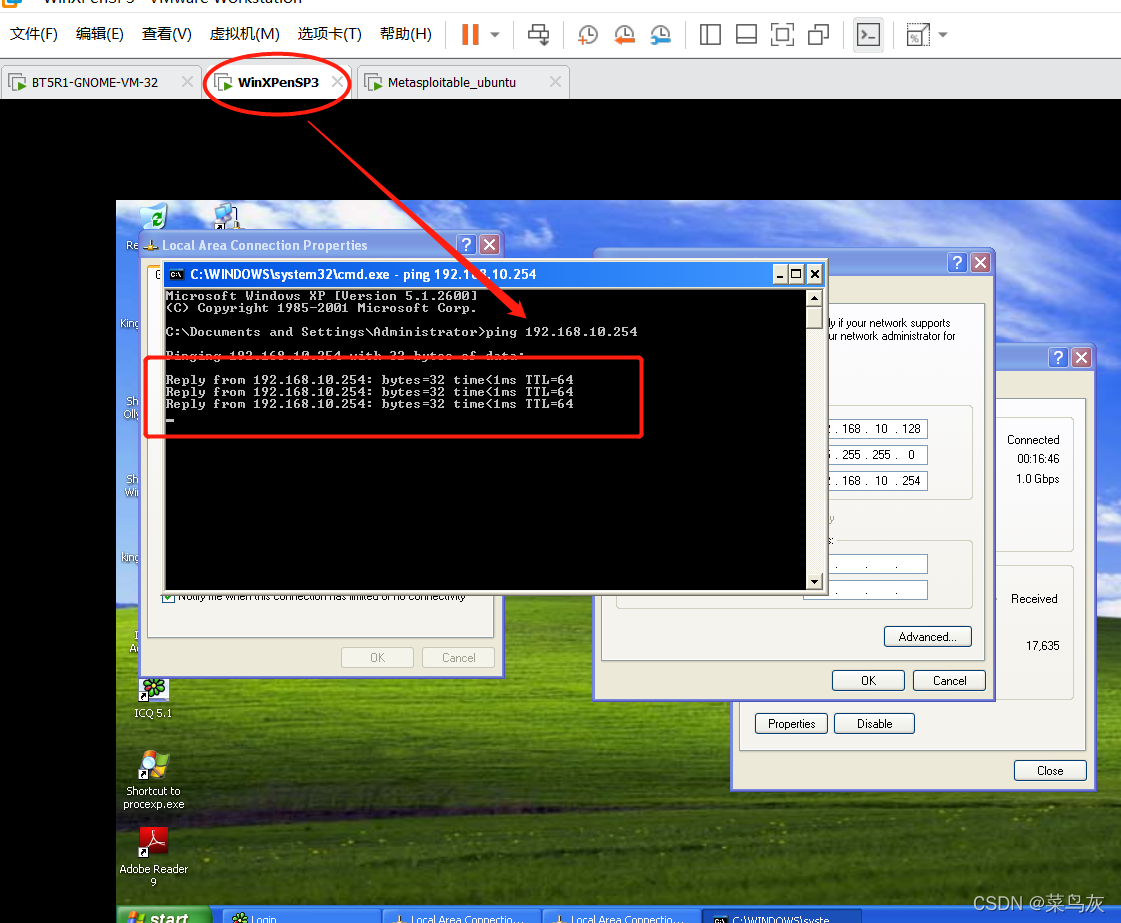

验证：能否ping通 自身（网关）192.168.10.254

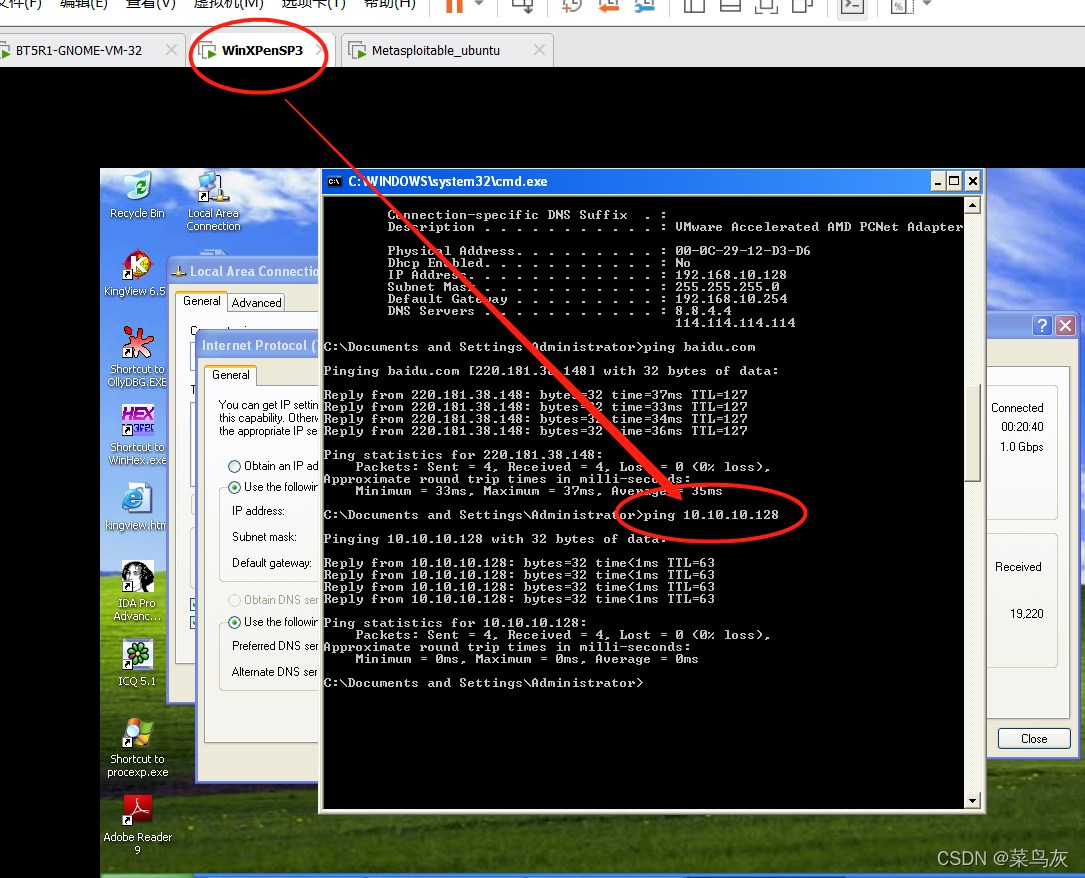

(b)能否ping通10.10.10.2/10.10.10.128
BT5的IP为10.10.10.128，效果已达到

©能否ping通baidu.com

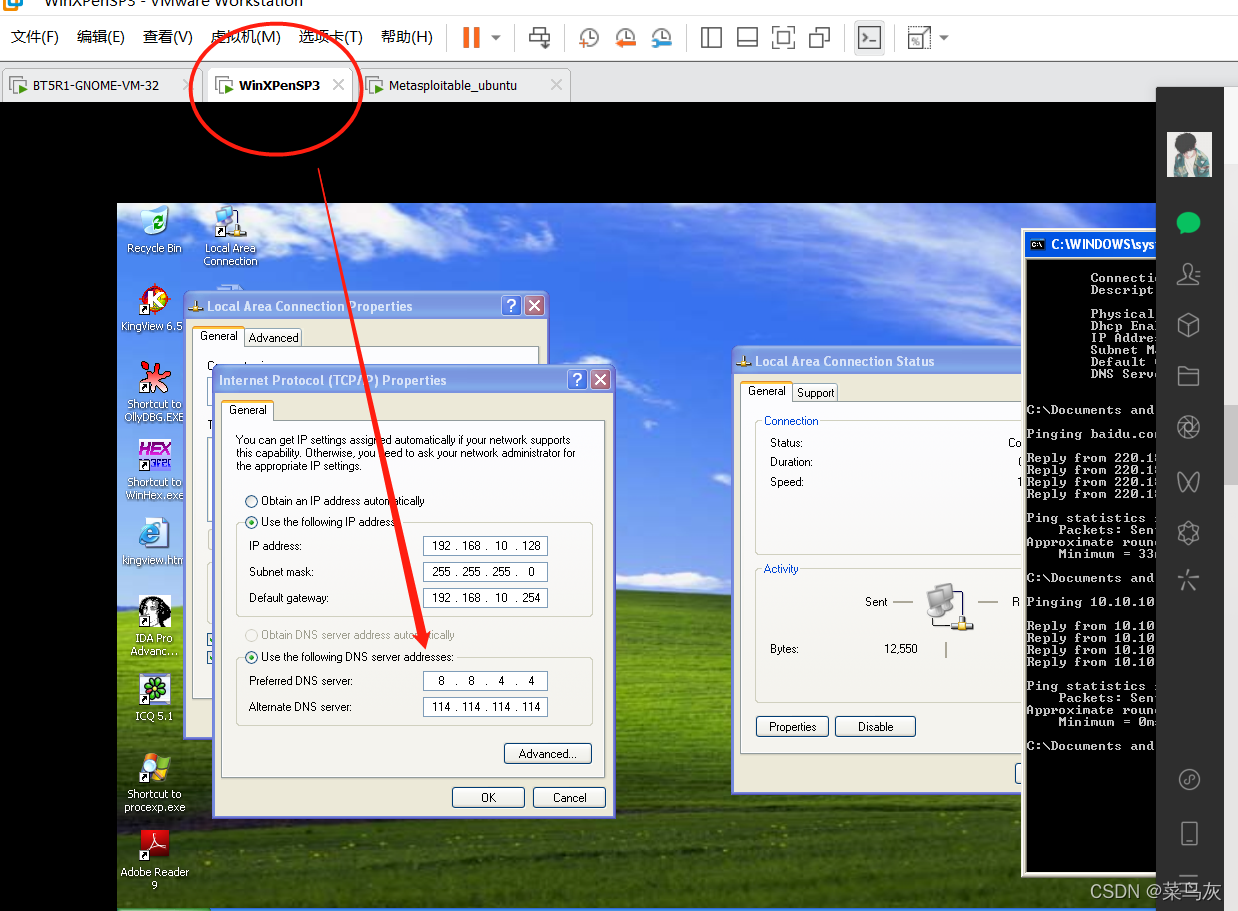

若ping baidu.com ping不通，可能是DNS没有设置，可设置为如下：
8.8.8.8/8.8.4.4
114.114.114.114
223.5.5.5
都可以使用
