ARM Cortex-M4 STM32F4xx芯片编译过程及存储器映射

一、ARM目前支持的三大工具链

1 ARM RealView(armcc)，keil中用到的是armcc

2 IAR EWARM(iccarm)

3 GNU Compiler Collection

二、关于ARM编译工具

编译工具可帮助用户建立可执行映像，链接部分目标文件，共享目标文件，还可将映像转换为不同的格式。

典型的应用开发可能会涉及到如下的步骤：

  armcc为主应用程序编译C / C ++源代码；

  armasm编译与硬件操作密切的汇编源代码，例如中断服务程序；

  armlink链接所有的目标文件，并生成一个映像image；

  fromelf将生成的映像转换为flash中存储的纯二进制格式，Intel Hex格式，和Motorola-S格式；

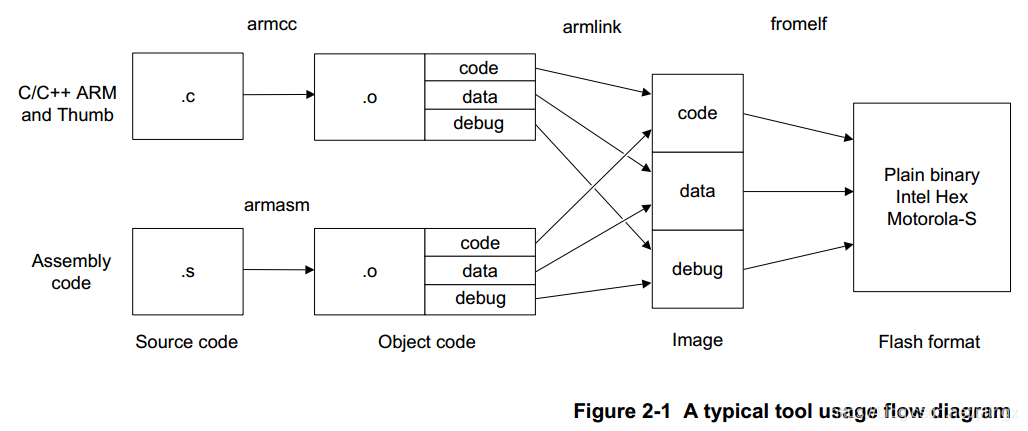

下图展示了在典型的应用开发中如何使用编译工具链：

三、存储器映射

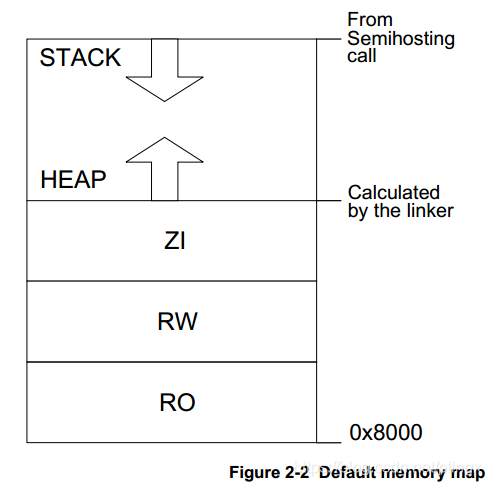

从参考资料2中查询可知，在未规定存储器映射的image中，链接器根据默认内存映射放置代码和数据。而对于基于ARMv6-M和ARMv7-M架构的处理器来说，它们有着固定的存储器映射。这样使得在这些处理器上移植软件变得更加容易实现。
