【操作系统-哈工大李治军】---学习笔记(上）---操作系统启动与接口

操作系统—启动与接口

1 操作系统概述

1.1 从屏幕上输出"hello"，

（1）首先CPU向内存条发出指令，“hello”在内存的300位置，0X68就是h的ASCII码等，将其放在显存里地址为777；同理e到778位置等；
（2）实际上经过封装，只需要printf(“hello!”)就可以，而正是**操作系统的作用！**在计算机硬件之上，包装一层软件，使得使用更加方便；

1.2 什么是操作系统

（1）课程中主要将前5个，分别是CPU管理，内存管理，终端管理，磁盘管理，文件管理；

1.3 学习操作系统的层次

1.4 斯坦福实验

2 操作系统的启动

2.1 从打开电源开始

（1）从图灵机到通用图灵机，设置控制器动作（加法/乘法），输入控制器状态，处理数据对象；
设置控制动作的就是“程序”；

（2）冯‘诺依曼存储程序思想，1946年提出；
（3）主要思想：是将程序和数据存放在计算机内部的存储器中，计算机在程序的控制下一步一步进行处理；----！！取指执行！！
（4）计算机有五大部件组成：输入设备，输出设备，存储器，运算器，控制器’；

2.1.1 打开电源，计算机执行的第一条指令，PC=？

（1）x86 PC中有一段内存是固化的，称为ROM BIOS映射区，
BIOS(basic input output system),基本输入输出系统，固化程序在地址0xFFFF0；此时CS=0xFFFF;IP=0X0000;

（2）实模式的寻址=CS左移4位+IP；0xFFFF0+0=0xFFFF0
（3）这段固化程序用来检查RAM,键盘，显示器，软硬磁盘；

（4）一个扇区=512字节；0磁道0扇区就是操作系统的引导扇区；将操作系统的第一段代码读入到0x7c00处，

（5）然后设置CS=0x07c0，IP=0x0000；正好指向0X7c00处；

2.1.2 引导扇区（0x7c00处存放的代码）

2.1.3 引导扇区代码：bootsect.s（s就是汇编）

（1）move 目标操作数 源操作数；ds=7c0；es=9000;**这个是段寄存器，需要段内偏移才能形成地址；**sub si si,(si=0),sub di di;(di=0),因此地址变为07c00和90000;

（2）rep movw 将0x07c0:0x0000处的256个字移动到0x9000:0x0000处；

2.1.4 jmpi go ，INITSEG读取setup的四个扇区

（1）在读入boot引导扇区之后，要开始读之后的扇区，es:bx=90000:200=90200=内存地址

（2）重点在于int 0x13//BIOS中断，0x13是BIOS读磁盘扇区的中断；在读入引导扇区并执行之后要开始读其他扇区，使用13号中断进行读取；cx=0X0002代表从第2个扇区开始读，al是扇区数量；

（3）cx寄存器（16位）可分为ch和cl，ch（高八位），cl（低八位）； cx由ch,cl拼接构成；ax由ah，al拼接构成；cl=开始扇区=02；al=扇区数量=4，也就是从第2个扇区开始读，读4个扇区；

（4）将setup的4个扇区读到boot的上面，一个扇区512字节，就是90000->90200;

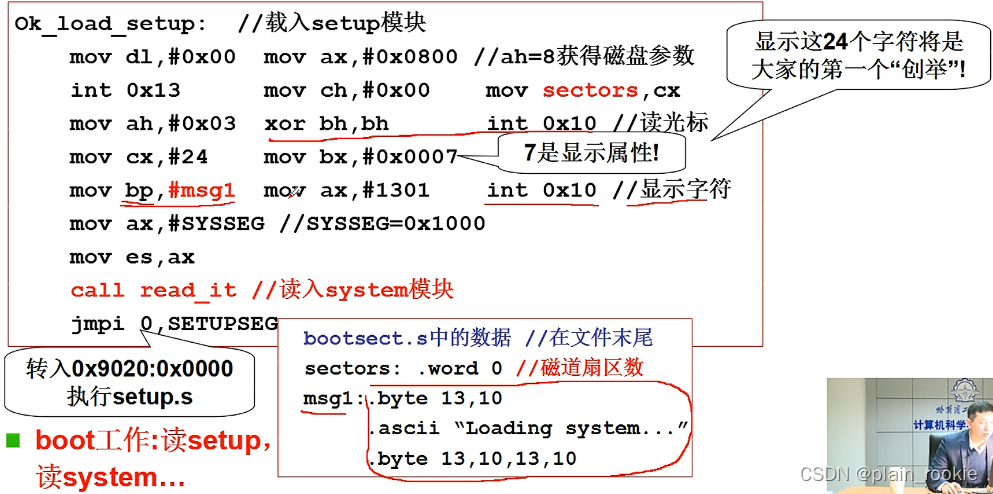

2.1.5 读入setup模块后：ok_load_setup

（1）注意：**此处为0x10中断号，将bp的数据显示到屏幕光标位置上，**msg1的数据如图；

（2）call read_it就是继续读取system模块（OS代码）；

（3）如果要更改开机页面，将Loading system替换，并且要更换mov cx #24,更改24到真实输出的字符数；

2.1.6 read_it//读入system模块

2.2 操作系统启动setup

（1）从磁盘载入到内存中；这个工作是由第一段代 码，由操作系统的引导扇区boostscet.s开始；先读setup在屏幕上打出开机Logo，然后再一次读入system扇区…

2.2.1 setup模块，即setup.s

（1）启动需要精细控制，因此要用汇编语言，精准完成操作指令；控制内存；

（2）int 0x15是15号中断，要获得物理内存的大小；获取的值放在ax中，ax的值又被放在[2]中；[2]是间接寻址；默认与一个段寄存器指向9000，首先要将9000左移4位，然后再+2；在表中看到0x90002中可以看到扩展内存数；通常将1M之后的内存称为扩展内存数；

（3）操作系统要管理内存，首先就要知道内存的多少，建立对计算机内存的认知；包括还要知道光标位置、显卡参数，根设备号等，通过相应的数据结构来存储信息，来管理计算机；

（4）操作系统的开机，做了两件事分别是读入系统bootsect.s和初始化setup.s;

（5）从do_move开始，es=0x0000，ds=0x9000；ds:si和es:di

（6）将所有操作系统移动到0地址处，setup获取内存参数，挪动操作系统sysytem代码到0地址后以后system就一直处于那个地方，开始退出；操作系统不能断，因此最后一个事就是jmpi 0,8;进入保护模式；

2.2.2 进入保护模式—jmpi 0,8

（1）jmpi 0,8 就是将0赋给IP，8赋给cs；cs左移4位+IP->80位置；80处会死机，非法指令；此处寻址方式会发生改变；很重要，cs和ip都是16位寄存器；cs左移4位+ip的寻址方式最多只能达到20位的地址，就是1M;

（2）转变寻址模式，将16位机转为32位机；32位模式又称为保护模式；

（3）cr0寄存器的最后一位控制，1为保护模式（32位），move cr0, ax就是将其置为保护模式；

2.2.3 保护模式下的地址翻译和中断处理

（1）**gdt：global description table **全局描述符表；cs从table中选出一个表象，根据表象产生基址，gdt是由硬件实现的，因为速度快；

（2）cs：ip模式**，cs取出基址+ip偏移**，**在保护模式下，cs和ip都是32位；**可以访问4G空间；

（3）保护模式下中断处理函数入口，IDT表象中存放的中断处理函数入口；

（4）表象中必须有内容!setup要做一个事就是初始化gdt;下面就是表，每个表象有4个（word）16位，因此是64位，而且是寻址以字节为单位，因此从第一个为0，第二个就是8；

2.2.4 jmpi 0,8 //gdt中的8

（1）cs是8，就到GDT中寻找，8对应第二行（寻址按照字节，每一行16*4=64位=8字节），然后根据硬件规定的取址方式，可以得出基址就是0x0000，ip也是0，因此就是调到0地址；setup工作到此结束；

（2）总结：setup的主要三大作用：

• 读取硬件参数；
• 把system挪动到00地址处，操作系统的核心代码就一直存储在00地址；
• 启动保护模式，应用了一条高级32位汇编指令，跳到00地址处；

2.3 跳到system模块执行

（1）**操作系统要正常运行，必须是boot,setup,system的依次排列，**否则会死机，必须是BOIS读bootsect，bootsect读set up；set up读system，且跳到system的第一部分代码；

（2）**编写操作系统一切都需要自己控制；**除了要写源码之外，还要写操作系统的控制代码linux/Makefile；操作系统编写出来的样子（boot+setup+system）称为image可以放在任意磁道扇区，一般都是0磁道0扇区；Image是树结构；

（3）head.s是system的第一个文件；

2.3.1 head.s//一段在保护模式下运行的代码、

（1）又一次初始化了idt表，和gdt表；call setup idt；和call setup gdt；

（2）注意进入保护模式之后，movl $0x10 ，%eax是源操作数在目的操作数之前，与之前的16位汇编不一样；

2.3.2 汇编不同

2.3.3 after_page_tables//设置了页表之后,从汇编.s到main.c

**（1）head.s执行完就要去执行main.c;**需要从汇编调到c文件；

（2）C执行func(p1,p2,p3);首先对三个参数进行压栈，第一个参数先入栈，还要将func的返回地址压入栈中，func后面一条语句的地址；对应左侧的pushl $0-pushl $_main;ret开始弹出；先弹出main;main返回时会进入L6死循环，所以main永远不会弹出；

（3）运行时，栈是从高地址拓展到低地址的，所以是从上往下压栈；

2.3.4 进入main函数

（1）main函数中都是初始化函数，其中展开来说一下mem.init;

2.3.5 看一下mem_init(内存的初始化)

（1）end_mem>>=12;右移12位，就是除以2的12次方，就是解4K；4K作为一页；

（2）橙色部分表示使用的，存放的操作系统的程序，下面的绿色是未使用的；总的长度取决于传入的参数end mem就是总的内存大小；setup那里读取内存大小放进这里；

（3）整个流程回顾如下;—将操作系统读入内存+初始化—

• boot：将操作系统从磁盘上读进来；

• setup：读取硬件参数；挪动操作系统代码到00地址；启动保护模式；

• head：初始化了gdt表，和页表；head.s是system的第一段代码；

• main：一堆初始化；

3 操作系统的接口

（1）上层应用怎么穿过边界到达操作系统，就是操作系统的接口；

（2）接口：连接两个东西，信号转换，屏蔽细节；

3.1 操作系统接口概念

（1）用户使用计算机主要通过：命令行；window下的图形按钮；应用程序中的操作；

3.1.1 命令行

（1）下面方框就是shell程序；调用fork()和exec(cmd)实现对CPU的使用，调用scanf()实现对键盘使用；printf()实现对屏幕显示器的使用；、

（2）命令行就是程序只是加了重要的函数对计算机硬件的调用

3.1.2 图形按钮

（1）使用普通的C语言函数+调用重要的系统函数进行实现；

3.1.3 再回到那个问题，什么是操作系统接口？

（1）接口就表现为函数调用，又由操作系统提供的函数就是操作系统的接口，称为系统调用system_call；操作系统接口==系统调用

（2）具体的一些系统调用：POSIX是统一的接口标准/系统调用；

3.2 系统调用(接口)的实现

（1）比如想要调用一个放在内存地址100的字符串，不可以直接调用printf显示吗。答案是不可以；

**不可以直接访问操作系统内核；不能随意的调用数据，不能随意的jmp;**否则操作系统不安全！！

3.2.1 阻止用户随意访问和jumpi的机制–硬件设计

（1）操作系统分为内核/用户态，内核/用户段，操作系统的内存是按段使用；

（2）用到两个段寄存器分别是CPL(CS)和RPL(DS)，DPL用来描述目标内存段的特权级；Destination privilege level；要调往/访问的目标段的特权级；Current privilege level当前的特权级；其中0是内核态，3是用户态；

3.2.2 硬件提供了“主动进入内核的方法”–中断

（1）中断是进入系统内核的唯一方式，中断指令int;

（2）系统调用的核心过程：

• 用户程序中包含一段包含int指令的代码；
• 操作系统写中断处理，获取想调程序的编号；
• 操作系统根据编号执行相应代码；

3.2.3 系统调用的实现

（1）系统提供的唯一的中断入口0x80；int 0x80；中断指令；

（2）调用printf（）->库函数printf（）->库函数write（）->通过宏来系统调用write（）,使用int 0x80中断指令实现；宏展开为一段包含中断指令的汇编代码；

3.2.4 从_syscall3这段宏开始

（1）内嵌汇编的格式就是->代码：输出：输入；其中"int 0x80"就是代码，“=a”(_res)就是输出，" "(_NR##name)，“b”（long（a））一直到“d”（long（c））都是输入；

（2）解释一些type,这里被用来**定义宏参数，也就是说参数类型可以被替换，**这样就使得宏函数的定义变得灵活，算是Linux早起编程使用的一个trick;

（3）#define _syscall3(type,name,atype,a,btype,b,ctype ,c)分别与上一个调用对应，_syscall3(int,write,int,fd,const char*buf,off_t,count);下面的type name(atype a,bytpe b,ctype c)与上面接收的参数atype=int,btype const char**,ctypr=off_t对应；

（4）中心代码就是_asm_ volatile()这个执行中断语句；核心代码就是int 0x80;，输出为eax，输入没有默认也是eax；也就是将__NR__##name==——NR——##write；置给eax

（5）“b”（（long）（a））将a置给b;对应上面参数，就是将fd置给ebx；后面是将b置给ecx;将c置给edx；

（6）–NR–write是系统调用号，放在eax，大家中断都是从0x80进来的，因此需要系统调用号来进行区分；

（7）过程梳理：内嵌汇编–代码–输出–输入

• 输入：——NR__write给eax，a给ebx，b给ecx；c给edx；
• 代码：int 0X80；执行中断程序；
• 输出：eax置给__res;

（8）syscall3()中3的含义就是3个参数；核心代码都是int 0x80;

3.2.5 int 0x80中断的处理

之前是查找gdt表来确定jumpi跳转地址；int指令也需要查idt表来确定中断转到哪个地方去执行；

（1）通过sched_init进行初始化，调用set_system_call中断处理门函数，核心就是对中断表idt进行初始化设置值，set_system_gate用来设置0x80的中断处理；

（2）#define set_system_gate(n,addr)可以看到对应，n就是0x80中断号，addr就是&system_call中断处理函数地址;set_gate中&idt就是全局变量idt的初始地址，找到n=80对应的表象；3对应就传到了下方的dpl;dpl=3;设置目的特权级=3；从movl红色部分开始也是内嵌汇编代码；代码+输出+输入；

（3）用int 0x80展开后，会将DPL=3，此时就可以进入内核；

**（4）CS=8；IP=system_call;CS的最后两位就是00，因此CPL=0；**因此在中断中进入中断处理函数时，CPL=0；特权级就变成0；初始化时DPL=3是为了让用户代码进入，进入之后CPL就变成0了就进入内核进行操作；

3.2.6 中断处理程序：system_call

（1）将0X10置给edx，将dx置给ds和es；

（2）4*代表每个系统调用占4个字节，32位系统，函数指针为4个字节；——sys——call——table就是一个函数表；

3.2.7 —sys—call—table

（1）可以看到，sys—call—table[]就是一个函数指针数组；第4个位置上放置sys_write;

（2）现在是从软件进入操作系统的接口，具体操作系统内部write调用，之后再讲；

3.2.8 总结

（1）左侧：为什么不能直接jmpi进入呢，因为操作系统会变得不安全；通过硬件设计用户态CPL=3,内核态DPL=0；阻止用户直接访问内核；

**（2）右侧：**根据系统调用号eax=72;(这里是72）；唯一通道就是中断0x80；通过int 0x80指令才能穿过接口到达操作系统；接口首先设置DPL=3允许用户程序进入，之后CPL=0；访问内核开始system_call:通过查表，执行call_whoami,再执行操作系统中的sys_whoami,调用Printk内核版本，访问存储在地址100的字符串；

4 操作系统历史

4.1 1955-1965

（1）监控系统称为批处理操作系统，一个任务完成或出错改变PC指针指向下一个地方；

4.2 从IBSYS到OS/360(1965-1980)

4.3 从OS/360到MULTICS(1965-1980)

4.4 从MULTICS到UNIX(1980-1990)

4.5 从UNIX到Linux（1990-2000）

4.6 总结历史：IBSYS->OS/360->MULTICS->Unix->Linux

4.7 历史是多线条的：PC与DOS

4.8 从QDOS到MS-DOS

4.9 从MS-DOS到Windows

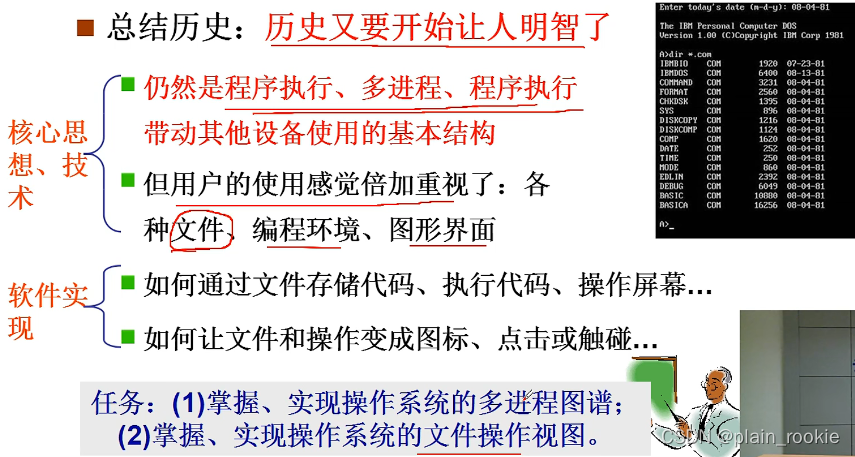

4.10 总结历史：CP/M->QDOS->MS-DOS->Windows

Unix->System->Mac OS->iOS

5 我们的任务

5.1 什么是操作系统？温故

（1）操作系统：管理计算机硬件的软件；

（2）硬件：CPU，内存，显示器，键盘，打印机，IO设备，磁盘；

（3）管理CPU和内存，就是多进程图像；管理IO设备，磁盘产生出文件，合在一起就是文件图像；

（4）上层应用切入操作系统；

5.2 知新—管理硬件资源

5.3 再具体一些，学什么？
