前言
video_refresh()是ffplay中负责视频刷新的核心函数，涉及音视频同步的关键逻辑。该函数通过FrameQueue管理视频帧，并使用多个辅助函数进行计算和同步。主要流程包括：1) 从FrameQueue中获取当前帧和下一帧；2) 计算帧间隔和显示延迟；3) 根据系统时间和帧显示时间判断是否显示下一帧；4) 更新视频时钟和显示帧。compute_target_delay()函数用于调整显示延迟，确保音视频同步。
一、函数分析
分析video_refresh()前，先分析下几个重要的函数和概念。
1、lastvp，vp，nextvp
rindex：FrameQueue的读索引
rindex_shown：用于配合keep_last保留最后一帧，显示第0帧后一直是1。
lastvp：上一帧，是已经显示了的帧（也是当前屏幕上看到的帧），对应数组的索引为读索引rindex。
vp：将要显示的目标帧（待显示帧），对应数组索引为（rindex+rindex_shown）%f->max_size。
nextvp：是下⼀次要显示的帧（排在vp后⾯，vp的下一帧），对应数组的索引为（rindex+rindex_shown+1）%f->max_size。
2、frame_queue_nb_remaining
/* return the number of undisplayed frames in the queue */
static int frame_queue_nb_remaining(FrameQueue *f)
{
return f->size - f->rindex_shown;
}返回未显示过的帧数。 f->size代表总帧数，f->rindex_show是配合keep_last保留最后一帧用的。初始时为0，显示第0帧后f->rindex_show一直是1，保证最后一帧一直在队列中，所以显示过的帧数时，要减去1。
3、frame_queue_peek_last
static Frame *frame_queue_peek_last(FrameQueue *f)
{
return &f->queue[f->rindex];
}peek英文翻译为偷看，短暂的看一眼。frame_queue_peek_last()就是看一下lastvp。
4、frame_queue_peek
static Frame *frame_queue_peek(FrameQueue *f)
{
return &f->queue[(f->rindex + f->rindex_shown) % f->max_size];
}frame_queue_peek()看一下vp帧，即看一下接下来要显示的帧。rindex_shown为0时，lastvp和vp指向同一帧。由于f->rindex_shown显示第0帧后为1，当读索引f->rindex到数组的最后一帧时，f->rindex + 1会越界，所以加上% f->max_size的取余操作。取余后(f->rindex + 1) % f->max_size变成0重新开始。加上取余是为了读索引读到最后一帧时，防止越界用的。
5、frame_queue_next
static void frame_queue_next(FrameQueue *f)
{
if (f->keep_last && !f->rindex_shown) {
f->rindex_shown = 1;
return;
}
frame_queue_unref_item(&f->queue[f->rindex]);
if (++f->rindex == f->max_size)
f->rindex = 0;
SDL_LockMutex(f->mutex);
f->size--;
SDL_CondSignal(f->cond);
SDL_UnlockMutex(f->mutex);
}frame_queue_next()是出队列操作。读索引右移，队列大小减1，相当于元素Frame[f->rindex]出队了。第一次调用frame_queue_next时，由于keep_last的作用，f->rindex_shown 变为1，没有进行实际的出队操作，配合frame_queue_nb_remaining()，队列中一直会保留最后一帧。
6、frame_queue_peek_next
static Frame *frame_queue_peek_next(FrameQueue *f)
{
return &f->queue[(f->rindex + f->rindex_shown + 1) % f->max_size];
}看一下nextvp，返回vp的下一帧。
7、vp_duration
static double vp_duration(VideoState *is, Frame *vp, Frame *nextvp) {
if (vp->serial == nextvp->serial) {
double duration = nextvp->pts - vp->pts;
if (isnan(duration) || duration <= 0 || duration > is->max_frame_duration)
return vp->duration;
else
return duration;
} else {
return 0.0;
}
}计算两帧的时间间隔。
8、compute_target_delay
计算视频帧实际的显示时长。这是ffplay的核心同步算法，参考链接：
ffplay源码分析__音视频同步compute_target_delay-优快云博客
二、代码分析
static void video_refresh(void *opaque, double *remaining_time)
{
VideoState *is = opaque;
double time;
Frame *sp, *sp2;
if (!is->paused && get_master_sync_type(is) == AV_SYNC_EXTERNAL_CLOCK && is->realtime)
check_external_clock_speed(is);
if (!display_disable && is->show_mode != SHOW_MODE_VIDEO && is->audio_st) {
time = av_gettime_relative() / 1000000.0;
if (is->force_refresh || is->last_vis_time + rdftspeed < time) {
video_display(is);
is->last_vis_time = time;
}
*remaining_time = FFMIN(*remaining_time, is->last_vis_time + rdftspeed - time);
}
if (is->video_st) {
retry:
if (frame_queue_nb_remaining(&is->pictq) == 0) {
// nothing to do, no picture to display in the queue
// 什么都不做，队列中没有图像可显示
} else { // 重点是音视频同步
double last_duration, duration, delay;
Frame *vp, *lastvp;
/* dequeue the picture */
// 从队列取出上一个Frame
lastvp = frame_queue_peek_last(&is->pictq); //读取上一帧
vp = frame_queue_peek(&is->pictq); // 读取待显示帧
// lastvp 上一帧(正在显示的帧)
// vp 等待显示的帧
if (vp->serial != is->videoq.serial) {
// 如果不是最新的播放序列，则将其出队列，以尽快读取最新序列的帧
frame_queue_next(&is->pictq);
goto retry;
}
// 新的播放序列重置当前时间
if (lastvp->serial != vp->serial)
is->frame_timer = av_gettime_relative() / 1000000.0;
if (is->paused)
goto display;
/* compute nominal last_duration */
//lastvp正在显示的帧，vp待显示帧 ，nextvp下一帧
//last_duration 计算lastvp应显示的时长
last_duration = vp_duration(is, lastvp, vp);
// 经过compute_target_delay方法，计算出待显示帧vp需要等待的时间
// 如果以video同步，则delay直接等于last_duration。
// 如果以audio或外部时钟同步，则需要比对主时钟调整待显示帧vp要等待的时间。
delay = compute_target_delay(last_duration, is);
time= av_gettime_relative()/1000000.0;
// is->frame_timer 实际上就是上一帧lastvp的播放时间,
// is->frame_timer + delay 是待显示帧vp该播放的时间
if (time < is->frame_timer + delay) {
// 当前系统时刻还未到达上一帧的结束时刻，那么还应该继续显示上一帧。
// 计算出最小等待时间
*remaining_time = FFMIN(is->frame_timer + delay - time, *remaining_time);
goto display;
}
// 走到这一步，说明已经到了或过了该显示的时间，待显示帧vp的状态变更为当前要显示的帧
is->frame_timer += delay; // 更新当前帧播放的时间
if (delay > 0 && time - is->frame_timer > AV_SYNC_THRESHOLD_MAX)
{
is->frame_timer = time; //如果和系统时间差距太大，就纠正为系统时间
}
SDL_LockMutex(is->pictq.mutex);
if (!isnan(vp->pts))
{
update_video_pts(is, vp->pts, vp->pos, vp->serial); // 更新video时钟
}
SDL_UnlockMutex(is->pictq.mutex);
//丢帧逻辑
if (frame_queue_nb_remaining(&is->pictq) > 1) { //有nextvp才会检测是否该丢帧
Frame *nextvp = frame_queue_peek_next(&is->pictq);
duration = vp_duration(is, vp, nextvp);
// 非逐帧模式才检测是否需要丢帧 is->step==1 为逐帧播放
// cpu解帧过慢 framedrop>0 初始为-1
if(!is->step && (framedrop>0 ||
// 非视频同步方式
(framedrop && get_master_sync_type(is) != AV_SYNC_VIDEO_MASTER))
// 确实落后了一帧数据
&& time > is->frame_timer + duration){
is->frame_drops_late++; // 统计丢帧情况
frame_queue_next(&is->pictq); // 这里实现真正的丢帧
//(这里不能直接while丢帧，因为很可能audio clock重新对时了，这样delay值需要重新计算)
g_frameCount ++;
goto retry; //回到函数开始位置，继续重试
}
}
frame_queue_next(&is->pictq); // 当前vp帧出队列
is->force_refresh = 1; /* 说明需要刷新视频帧 */
if (is->step && !is->paused)
stream_toggle_pause(is); // 逐帧的时候那继续进入暂停状态
}
display:
/* display picture */
if (!display_disable && is->force_refresh && is->show_mode == SHOW_MODE_VIDEO && is->pictq.rindex_shown)
video_display(is);
}
is->force_refresh = 0;
}
}
简化后的代码结构如下所示：
static void video_refresh(void *opaque, double *remaining_time)
{
VideoState *is = opaque;
double time;
Frame *sp, *sp2;
if (is->video_st) {
retry:
if (frame_queue_nb_remaining(&is->pictq) == 0) {
// nothing to do, no picture to display in the queue
// 什么都不做，队列中没有图像可显示
}
else{ //有数据时的逻辑
...
}
display:
/* display picture */
if (!display_disable && is->force_refresh && is->show_mode == SHOW_MODE_VIDEO && is->pictq.rindex_shown)
video_display(is);
}
is->force_refresh = 0;
if (show_status) {...}
}video_refresh()里主要有两个标签，retry和display。
retry标签：if-else语句，if语句表示如果没有数据可显示时，直接跳到display标签。
else语句的主要功能是计算是否到了显示vp的时刻，若没到，计算还差多长等待时间。若到了vp的显示时间，判断vp是否需要丢帧，不丢帧时显示vp，丢帧时，返回到retry继续计算当前帧的显示时长。
display标签：主要是video_display()，负责用SDL显示视频，执行完display标签后返回refresh_loop_wait_event()继续休眠等待。下面根据流程分析代码：
1、判断队列是否有数据可显示
if (frame_queue_nb_remaining(&is->pictq) == 0) {
// nothing to do, no picture to display in the queue
printf("nothing to do, no picture to display in the queue\n");
}
else{
...
}若没有视频帧可显示，会跳到display标签。若队列有视频帧可显示，执行else语句。
注意：frame_queue_nb_remaining()是返回未显示过的帧数，并不是队列中没有数据，因为最后一帧一直保留在队列中。
2、从队列取出lastvp和vp
/* dequeue the picture */
lastvp = frame_queue_peek_last(&is->pictq);//&f->queue[f->rindex]
vp = frame_queue_peek(&is->pictq);//f->rindex + f->rindex_shownlastvp是当前正在显示的帧，对应索引为读索引rindex，vp是接下来要显示的帧，对应索引为rindex+rindex_shown，对于刚开始rindex_shown为0，lastvp和vp都是指向第0帧。
3、判断vp的序列号和视频PacketQueue的序列号是否一致
if (vp->serial != is->videoq.serial) {
frame_queue_next(&is->pictq);
goto retry;
}在video_thread线程-->queue_picture()中，Frame入队列时，不跳转的情况下，vp的序列号和视频PacketQueue的序列号一致，跳转时，PacketQueue的序列号会增加，所以这句是过滤掉失效的Frame数据。
4、计算lastvp和vp的pts差
/* compute nominal last_duration */
last_duration = vp_duration(is, lastvp, vp);vp_duration()计算的是相邻两帧的pts差，不丢帧时返回一帧的时长，丢帧时返回两帧或三帧的时长。compute_target_delay()再根据音视频时钟差，修正lastvp显示的时长。
delay = compute_target_delay(last_duration, is);根据compute_target_delay()得出的lastvp显示时长delay，就可以计算vp的系统显示时间=lastvp的系统显示时间+delay，接下来查看系统时间是否到了vp的显示时间。
5、判断是否到了vp的显示时间
time= av_gettime_relative()/1000000.0;
if (time < is->frame_timer + delay) {
*remaining_time = FFMIN(is->frame_timer + delay - time, *remaining_time);
goto display;
}time：系统的当前时间（秒），av_gettime_relative()返回微妙数，除以100 0000后是秒。
is->frame_timer：lastvp显示的系统时间
is->frame_timer+delay：vp应该显示的系统时间
所以这句代码判断当前时间time是否到了vp的显示时间。若time<is->frame_timer+delay，说明没到，并计算还差多长（*remaining_time的值），若到了继续向下执行。计算remaining_time值，这里用了如下代码
{
*remaining_time = FFMIN(is->frame_timer + delay - time, *remaining_time);
goto display;
}is->frame_timer + delay - time是还差多长时间显示vp帧，即等待时间。在refresh_loop_wait_event()中，每次执行video_refresh()前，remaining_time都会重新刷新为0.01，所以若等待时间大于0.01秒，则*remaining_time为0.01秒，若等待时间小于0.01秒则用is->frame_timer + delay - time的值。
这样确保至少每隔0.01秒判断一次，在小于0.01秒时用较小值防止等待时间过长。计算好等待时间后goto display，由于此时is->force_refresh为false，不会运行video_display()。
6、到了vp帧的显示时间
is->frame_timer += delay;
if (delay > 0 && time - is->frame_timer > AV_SYNC_THRESHOLD_MAX)
is->frame_timer = time; 前面分析过，is->frame_timer是lastvp的开始显示时间，delay为lastvp的显示时长，is->frame_timer +delay代表vp应该显示的系统时间，所以此时is->frame_timer加上delay后，代表vp应该显示的系统时间。这个值是理论值，由于程序没有那么精确，实际vp的显示时间是当前系统时间time，略大于is->frame_timer，不过一般这个差值是很小的，到了微秒级，可以忽略不记。不过由于其他原因可能导致is->frame_timer和当前系统时间time相差很大，当差异达到AV_SYNC_THRESHOLD_MAX（0.1秒）时，就要修正is->frame_timer为当前系统时间。
if (delay > 0 && time - is->frame_timer > AV_SYNC_THRESHOLD_MAX)
is->frame_timer = time; 这句代码还有个用处就是初始时显示第0帧，给is->frame_timer初始化，赋值为当前的系统时间。
有几种情况会导致当前系统时间time-is->frame_timer>0.1
1) 系统显示第0帧，初始化is->frame_timer时。
2）频繁操作SDL窗口，导致refresh_loop_wait_event一直处理SDL窗口事件，不执行video_refresh()，这样is->frame_timer不会累加，系统时间time一直在增长。当再次运行video_refresh()时，两者差距会大于0.1。
7、更新视频时钟
SDL_LockMutex(is->pictq.mutex);
if (!isnan(vp->pts))
update_video_pts(is, vp->pts, vp->pos, vp->serial);
SDL_UnlockMutex(is->pictq.mutex);更新视频时钟为vp的pts。
8、判断vp是否需要丢帧
if (frame_queue_nb_remaining(&is->pictq) > 1) {
Frame *nextvp = frame_queue_peek_next(&is->pictq);
duration = vp_duration(is, vp, nextvp);
if(!is->step && (framedrop>0 || (framedrop && get_master_sync_type(is) != AV_SYNC_VIDEO_MASTER)) && time > is->frame_timer + duration){
is->frame_drops_late++;
frame_queue_next(&is->pictq);
goto retry;
}
}frame_queue_nb_remaining(&is->pictq) > 1表示队列中可显示的帧至少有2帧，duration表示vp和nextvp的pts差。is->frame_timer代表vp的系统开始显示时间，所以is->frame_timer + duration是nextvp应该显示的系统时间。
time>is->frame_timer + duration表示当前系统时间已经到了nextvp的显示时间了，所以vp过时了，此时vp不会显示（注意此时的视频时钟是vp的pts）。执行frame_queue_next()后，之前的lastvp出队列，vp变成lastvp，nextvp变成了vp，跳转到retry标签计算音视频时钟差。
9、frame_queue_next()
frame_queue_next(&is->pictq);
is->force_refresh = 1;如果vp在显示时间范围内，就可以安心的显示了，并把强制刷新标志赋为1。

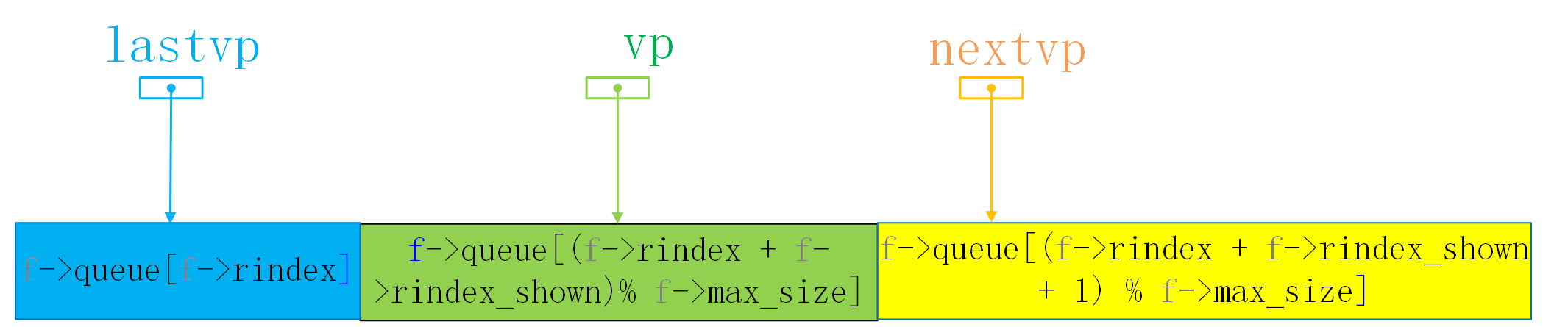

lastvp对应的索引是rindex，vp对应的索引是rindex+rindex_shown，nextvp对应的索引是rindex+rindex_shown+1。经过frame_queue_next()后，读指针向右偏移，相当于lastvp出队，vp变成lastvp，nextvp变成vp。
10、显示视频
if (!display_disable && is->force_refresh && is->show_mode == SHOW_MODE_VIDEO && is->pictq.rindex_shown)
video_display(is);video_display()前面有很多变量，满足很多条件后才会执行video_display()。
1)!display_disable：不禁止显示，就是显示
2)is->force_refresh：强制刷新，有几种情况会导致强制刷新
a. video_refresh()里面帧要显示了，这个是常规情况；
b. SDL_WINDOWEVENT_EXPOSED，窗口需要重新绘制
c. SDL_MOUSEBUTTONDOWN && SDL_BUTTON_LEFT 连续⿏标左键点击2次显示窗⼝间隔⼩于0.5秒，进行全屏或者恢复原始窗⼝播放
d. SDLK_f，按f键进行全屏或者恢复原始窗⼝播放
3)is->show_mode == SHOW_MODE_VIDEO：显示模式是SHOW_MODE_VIDEO
4)is->pictq.rindex_shown：
在队列中还没有解码数据时会执行display标签，如果此时SDL窗口变化会强制刷新窗口，此时也会执行video_display()，这样会导致问题，所以加上is->pictq.rindex_shown条件。

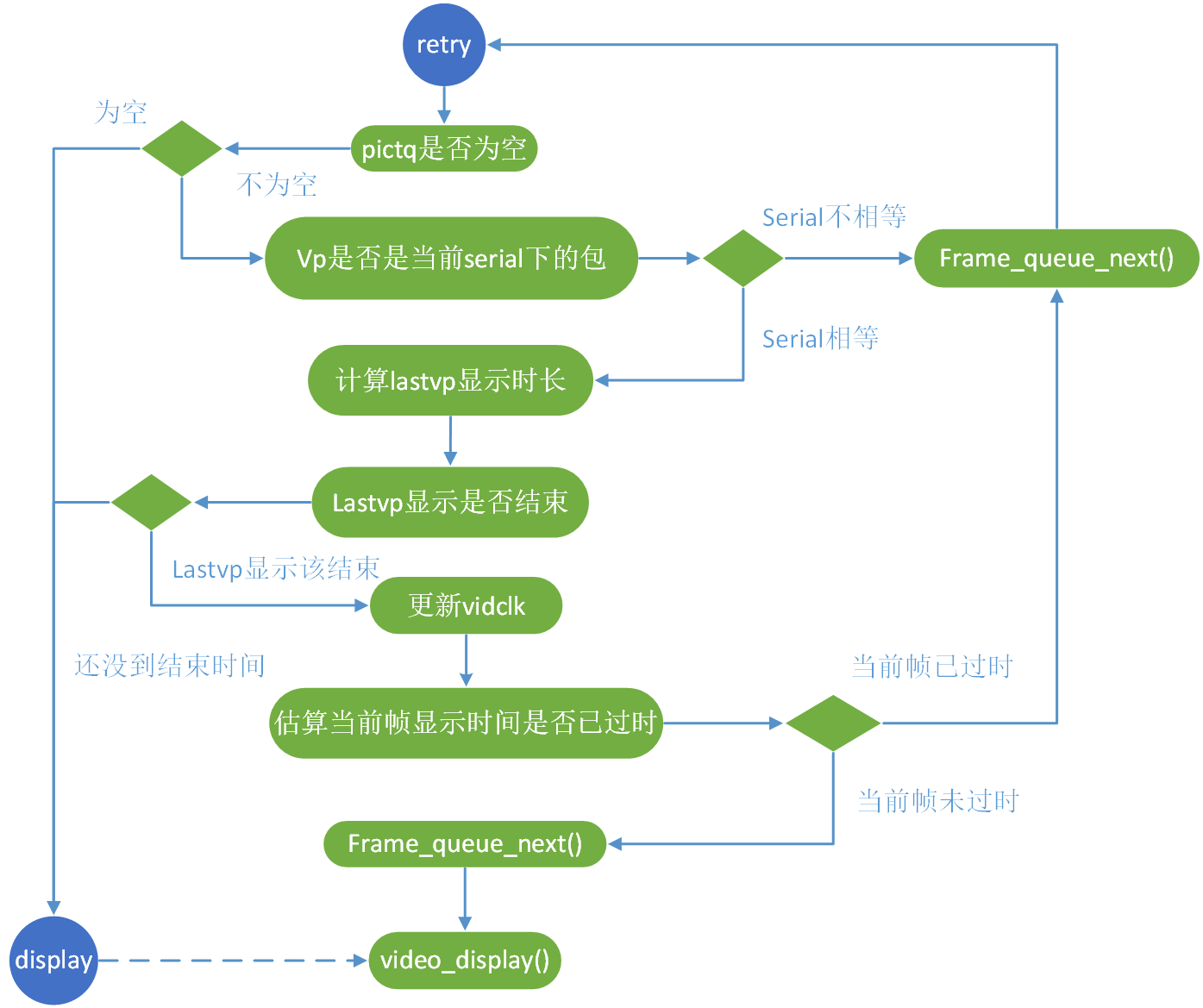

流程图如下：
接下来分别针对rindex_shown=0和rindex_shown=1两种情况下分析
三、流程分析rindex_shown=0

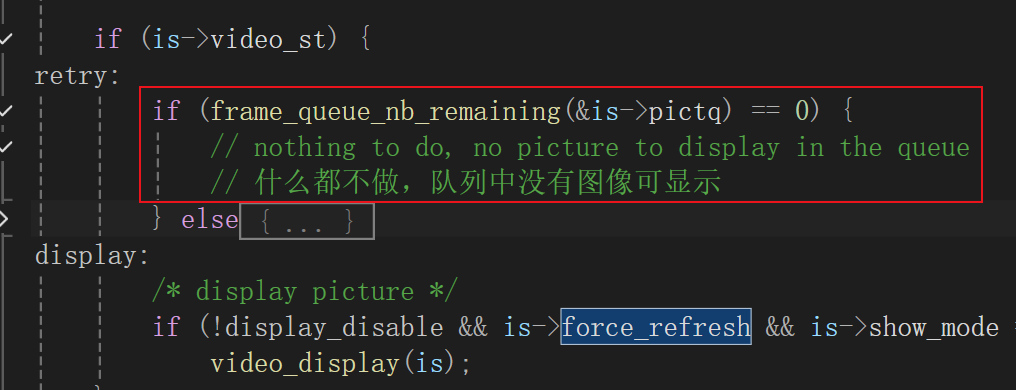

1、用frame_queue_nb_remaining()判断队列是否有可显示的数据，若没有跳到display标签处，此时is->force_refresh和is->pictq.rindex_shown为0，不执行video_display()，休眠0.01秒后继续循环检测。若队列有可显示的数据，进行第2步。
2、
/* dequeue the picture */
lastvp = frame_queue_peek_last(&is->pictq);
vp = frame_queue_peek(&is->pictq);
/* compute nominal last_duration */
last_duration = vp_duration(is, lastvp, vp);
delay = compute_target_delay(last_duration, is);is->pictq.rindex_shown为0时，lastvp和vp都指向Frame数组的第0帧，经过vp_duration()后，last_duration返回vp->duration，即帧间隔。vp->duration是在video_thread线程中插入队列时赋值的，即一帧的时长。此时视频时钟是NAN，compute_target_delay()直接返回delay，接下来判断是否到了显示vp的系统时间。
3、
time= av_gettime_relative()/1000000.0;
if (time < is->frame_timer + delay) {
*remaining_time = FFMIN(is->frame_timer + delay - time, *remaining_time);
goto display;
}is->frame_timer是lastvp的显示时间，初始是0。is->frame_timer+delay是vp的显示时间，av_gettime_relative()/1000000.0返回系统开机后的秒数，time是个很大的值，所以当前系统时间time>is->frame_timer + delay，即已经到了显示vp的时间，继续执行第4步。
4、
is->frame_timer += delay;
if (delay > 0 && time - is->frame_timer > AV_SYNC_THRESHOLD_MAX)
is->frame_timer = time;is->frame_timer +=delay 后，is->frame_timer的值为delay，代表vp的开始显示时间，此时满足（delay > 0 && time - is->frame_timer > AV_SYNC_THRESHOLD_MAX），is->frame_timer 赋值为当前时间 time，相当于is->frame_timer第一次赋值，单位秒。
5、用update_video_pts()更新视频时钟为当前帧vp的pts，序列号为vp的序列号。接下来判断是否丢帧
if (frame_queue_nb_remaining(&is->pictq) > 1) {
Frame *nextvp = frame_queue_peek_next(&is->pictq);
duration = vp_duration(is, vp, nextvp);
if(!is->step && (framedrop>0 || (framedrop && get_master_sync_type(is) != AV_SYNC_VIDEO_MASTER)) && time > is->frame_timer + duration){
is->frame_drops_late++;
frame_queue_next(&is->pictq);
goto retry;
}
}如果未显示过的帧数大于1，此时第0帧未显示也算在内，即未显示过的帧数至少2帧，那么frame_queue_peek_next()函数取出第1帧，计算第1帧和第0帧的帧间隔，由于duration>0，前面is->frame_timer刚赋值为time，所以time > is->frame_timer + duration不成立，继续向下执行。
6、接下来执行frame_queue_next()，f->rindex_shown变为1，队列的读索引和队列大小都没变，is->force_refresh 赋值为1后执行video_display()显示视频，video_display()显示的帧是

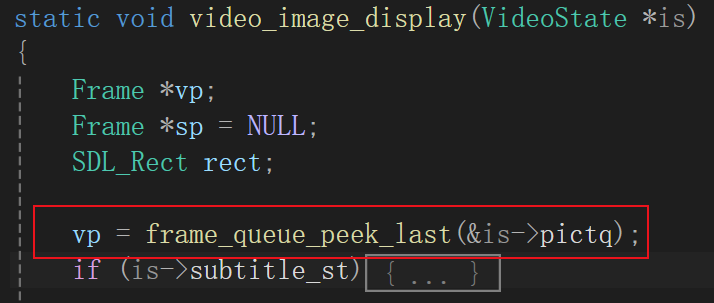

frame_queue_peek_last()返回的，取的帧为第0帧。这样第一次循环运行结束，此时f->rindex_shown=1。
7、总结：
第一次循环lastvp和vp都指向第0帧。
此时视频时钟是NAN，compute_target_delay()直接返回last_duration，帧间隔。
is->frame_timer第一次赋值为系统当前时间。
执行frame_queue_next()后，f->rindex_shown=1，队列大小和读索引都没变。
video_display()显示的帧是第0帧。
四、流程分析(f->rindex_shown=1)
1、返回到refresh_loop_wait_event()，如果没有其他事件(鼠标事件，键盘事件)时，因为remaining_time的值没变，程序会休眠0.01秒后继续执行video_refresh()。
2、如果队列中只有一帧，frame_queue_nb_remaining()返回0什么也不做，继续休眠0.01秒循环。如果队列有未显示过的帧，继续执行第3步。
3、此时lastvp取的还是第0帧（因为此时读索引是0），vp取的是第1帧（因为rindex_shown=1）计算last_duration为两帧的时间差后，执行compute_target_delay()计算delay值，并根据delay计算出vp的显示时间。
4、接下来不断判断是否到了vp帧的显示时间了。is->frame_timer + delay是vp帧的系统显示时间。如果time<is->frame_timer + delay，说明还没到，并计算出休眠等待的时长。
*remaining_time = FFMIN(is->frame_timer + delay - time, *remaining_time);如果等待时长大于0.01，那么程序至少0.01秒检查一次。如果小于0.01，那么休眠时间用较小值。
若time>=is->frame_timer + delay，说明到了显示下一帧（第1帧）的系统时间。程序执行第5步。
5、此时第1帧将要显示，执行is->frame_timer += delay；is->frame_timer更新为第1帧的开始显示时间（系统时间）。用update_video_pts()把视频时钟更新为第1帧的pts。
6、如果队列中还有nextvp帧，就要判断第1帧vp是否需要丢帧，如果time>is->frame_timer+vp_duration，即当前时间到了nextvp的显示时间，就要略过vp不显示，执行第8步。如果vp在可显示范围内，则显示vp帧，执行第7步。不管vp丢帧与否，当前的视频时钟是vp的pts。
7、执行frame_queue_next()函数，读指针右移一个元素，队列减少1帧，相当于把第0帧出队，此时vp帧变成lastvp。执行video_display()函数显示第1帧lastvp。接下来程序继续休眠0.01秒后检查是否到了显示第2帧的时间了。以此类推。
8、如果vp丢帧，执行frame_queue_next()函数，vp变成lastvp，重新返回到retry标签，根据lastvp和vp的pts差以及音视频的时钟差计算lastvp的显示时长，继续从第3步开始执行。
扫一扫
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
