前言

原生ffplay显示视频用的是SDL库，这里修改为用QT的openglwidget处理，通过openglwidget的shader(着色器)方式渲染。这种方式直接用GPU计算，降低了CPU占用率。

一、准备工作

先介绍几个结构体。ffplay解码后的视频保存在FrameQueue中，这里把解码后的视频，转换像素格式后保存在HFrame结构体中，后续opengl直接从HFrame中取数据显示视频。像素格式转换用到ffmpeg的库函数sws_scale()。

1、HFrame数据结构

class HFrame {
public:
    HBuf buf; //储存YUV数据的buf
    int w; //宽
    int h; //高
    int bpp; // 每个像素占用位数
    int type; //像素格式
    HFrame() {
        w = h = bpp = type = 0;
    }
    bool isNull() {
        return w == 0 || h == 0 || buf.isNull();
    }
    void copy(const HFrame& rhs) {
        w = rhs.w;
        h = rhs.h;
        bpp = rhs.bpp;
        type = rhs.type;
        buf.copy(rhs.buf.base, rhs.buf.len);
    }
};

保存解码数据经过像素转换后的数据，参数如下：

HBuf buf：储存像素转换后的YUV数据
int w： 像素宽
int h： 像素高
int bpp：每个像素占用位数
int type：像素格式

2、创建格式转换上下文函数sws_getContext()

struct SwsContext *sws_getContext(
            int srcW, /* 输入图像的宽度 */
            int srcH, /* 输入图像的高度 */
            enum AVPixelFormat srcFormat, /* 输入图像的像素格式 */
            int dstW, /* 输出图像的宽度 */
            int dstH, /* 输出图像的高度 */
            enum AVPixelFormat dstFormat, /* 输出图像的像素格式 */
            int flags,/* 选择缩放算法(只有当输入输出图像大小不同时有效),一般选择SWS_FAST_BILINEAR */
            SwsFilter *srcFilter, /* 输入图像的滤波器信息, 若不需要传NULL */
            SwsFilter *dstFilter, /* 输出图像的滤波器信息, 若不需要传NULL */
            const double *param /* 特定缩放算法需要的参数(?)，默认为NULL */
            );

该函数根据给定参数，创建SwsContext像素格式转换上下文，供sws_scale()使用

3、像素转换函数sws_scale()

int sws_scale(struct SwsContext *c, const uint8_t *const srcSlice[],
              const int srcStride[], int srcSliceY, int srcSliceH,
              uint8_t *const dst[], const int dstStride[]);

sws_scale()的功能主要有图像色彩空间转换（像素转换）、分辨率缩放和前后图像滤波处理，这里我们主要用于像素格式转换，统一转换成YUV420P。以下是参数说明：

1）SwsContext *c：转换格式的上下文，也就是 sws_getContext 函数返回的结果。
2）参数 const uint8_t *const srcSlice[]： 输入图像的每个颜色通道的数据指针。就是解码后的AVFrame中的data[]数组。因为不同像素的存储格式不同，所以srcSlice[]维数也有可能不同。
以YUV420P为例，它是planar格式（平铺格式），在内存中的排布如下：
YYYYYYYY UUUU VVVV
使用FFmpeg解码后存储在AVFrame的data[]数组中时：
data[0]——-存储所有Y分量, Y1, Y2, Y3, Y4, Y5, Y6, Y7, Y8……
data[1]——-存储所有U分量, U1, U2, U3, U4……
data[2]——-存储所有V分量, V1, V2, V3, V4……
linesize[]数组中保存的是对应通道的数据宽度：
linesize[0]——-Y分量的宽度，就是图像的每行有多少个Y数据
linesize[1]——-U分量的宽度
linesize[2]——-V分量的宽度

而RGB24，它是packed格式，它在data[]数组中则只有一维，它的存储方式如下：
data[0]: R1, G1, B1, R2, G2, B2, R3, G3, B3, R4, G4, B4……
这里要注意的是，linesize[0]的值并不一定等于图片的宽度，有时候为了对齐各解码器的CPU，实际尺寸会大于图片的宽度，尤其是OpengGL硬件转换/渲染时要特别注意（opengl一般要求对齐方式为8字节），否则解码出来的图像会有异常。

3）参数const int srcStride[]，输入图像的每个颜色通道的跨度。就是每个通道的行字节数，对应的是解码后的AVFrame中的linesize[]数组。根据它确立下一行的起始位置，不过stride和width不一定相同，这是因为：
a.由于数据帧存储的对齐，有可能会在每行后面增加一些填充字节这样 stride = width + N；
b.packet色彩空间下，每个像素几个通道数据混合在一起，例如RGB24，每个像素3字节连续存放，因此下一行的起始位置需要加上3*width字节。

4）参数int srcSliceY, int srcSliceH,定义在输入图像上处理区域，srcSliceY是起始位置，srcSliceH是处理多少行。如果srcSliceY=0，srcSliceH=height，表示一次性处理完整个图像。这种设置是为了多线程并行，例如可以创建两个线程，第一个线程处理 [0, h/2-1]行，第二个线程处理 [h/2, h-1]行，并行处理加快速度。
5）参数uint8_t *const dst[], const int dstStride[]定义输出图像信息（输出的每个颜色通道数据指针，每个颜色通道行字节数），这里的内存需要用户提前分配。

二、video_display()修改

在video_display()中，用sws_scale()函数把解码后的AVFrame数据，统一转换为YUV420P格式，同时发送信号通知opengl渲染YUV数据。

video_display()代码如下：

static void video_display(VideoState *is,MyFFPlay *pThis)
{
    Frame *vp;
    vp = frame_queue_peek_last(&is->pictq);
    //先创建像素转换上下文,统一转换成YUV420P
    if(is->img_convert_ctx==nullptr){
        is->img_convert_ctx = sws_getContext(vp->width, vp->height,\
             (AVPixelFormat)vp->format, vp->width, vp->height, AV_PIX_FMT_YUV420P, SWS_BICUBIC, NULL, NULL, NULL);
    }
    if (is->img_convert_ctx == nullptr) {
        qDebug("sws_getContext failed");
        return ;
    }
    //初始化is->hframe,保存解码信息
    //if(is->hframe.isNull()){ //第一次初始化
        is->hframe.w = vp->width;
        is->hframe.h = vp->height;

        is->hframe.type = PIX_FMT_IYUV;
        is->hframe.bpp = 12;
        int y_size = vp->width * vp->height;
        is->hframe.buf.resize(y_size * 3/2);
        //is->hframe.buf.resize(y_size * 4);
        is->hframe.buf.len = y_size * 3 / 2;
        is->data[0] = (uint8_t*)is->hframe.buf.base;
        is->data[1] = is->data[0] + y_size;
        is->data[2] = is->data[1] + y_size / 4;
        is->linesize[0] = vp->width;
        is->linesize[1] = is->linesize[2] = vp->width / 2;
    //}

    if(is->hframe.isNull())
        return;
    //把转换后的数据,保存到is->hframe.buf
    if (is->img_convert_ctx) {
        int h = sws_scale(is->img_convert_ctx, vp->frame->data, vp->frame->linesize, 0, vp->frame->height, is->data, is->linesize);
        if (h <= 0 || h != vp->frame->height) {
           return;
        }
    }
    //拷贝is->hframe的数据到GL的HFrame用于显示
    if(pThis->m_videoWndFrame){
        pThis->m_videoWndFrame->copy(is->hframe);
        pThis->update_video();//发送信号通知opengl更新视频
    }
}

函数功能如下：

1、获取渲染的视频Frame帧

通过frame_queue_peek_last()，获取要渲染的Frame帧，这里是ffplay原生的代码

2、创建格式转换上下文

创建sws_getContext()创建格式转换上下文img_convert_ctx，目标像素格式统一设置为YUV420P，高度和宽度不变，转换方式为SWS_BICUBIC

//先创建像素转换上下文,统一转换成YUV420P
    if(is->img_convert_ctx==nullptr){
        is->img_convert_ctx = sws_getContext(vp->width, vp->height,\
             (AVPixelFormat)vp->format, vp->width, vp->height, AV_PIX_FMT_YUV420P, SWS_BICUBIC, NULL, NULL, NULL);
    }
//如果创建失败,直接返回
    if (is->img_convert_ctx == nullptr) {
        qDebug("sws_getContext failed");
        return ;
    }

3、创建HFrame并初始化，用于保存像素转换后的数据

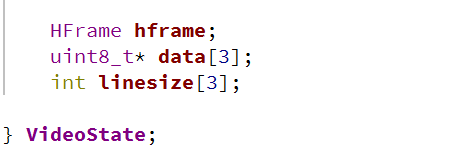

在video_state结构体中，添加三个变量hframe，data数组，linesize数组。

hframe：用于保存像素转化后的数据

data数组：保存转换后每个YUV分量的数据指针，该变量在sws_scale()中使用

linesize数组：保存转换后每个YUV分量的行宽度，该变量在sws_scale()中使用


        is->hframe.w = vp->width; //宽度
        is->hframe.h = vp->height; //高度

        is->hframe.type = PIX_FMT_IYUV; // yuv420p
        is->hframe.bpp = 12; //每个像素占用12位
        int y_size = vp->width * vp->height; // Y分量的大小
        is->hframe.buf.resize(y_size * 3/2); //分配内存
        is->hframe.buf.len = y_size * 3 / 2;//转换后的数据总大小
        is->data[0] = (uint8_t*)is->hframe.buf.base;//计算Y分量的起始存储位置
        is->data[1] = is->data[0] + y_size;//计算U分量的起始存储位置
        is->data[2] = is->data[1] + y_size / 4;//计算V分量的起始存储位置
        is->linesize[0] = vp->width;//转换后Y分量的行宽度
        is->linesize[1] = is->linesize[2] = vp->width / 2;//转换后UV分量的行宽度

因为YUV420P的格式，每4个Y需要一组UV数据，一个Y需要1/4个UV数据，所以每个像素相当于占用1.5个字节，需要分配的内存数为像素数量*1.5，也就是width * height *1.5，Y分量占用内存数为width * height，UV分量占用内存数各为width * height * 1/4。对于输出的linesize[]，Y分量的宽度为视频的宽度，UV分量的宽度各为行宽的一半。

4、开始转换

通过像素转换函数sws_scale()把数据转换后，保存到HFrame的buf中。

//把转换后的数据,保存到is->hframe.buf
    if (is->img_convert_ctx) {
        int h = sws_scale(is->img_convert_ctx, vp->frame->data, vp->frame->linesize, 0, vp->frame->height, is->data, is->linesize);
        if (h <= 0 || h != vp->frame->height) {
           return;
        }
    }

这里注意sws_scale()最后的两个参数，分别是保存YUV分量的指针数组和行宽数组，对应于is->data[]和is->linesize[]。

5、转换后拷贝到opengl中

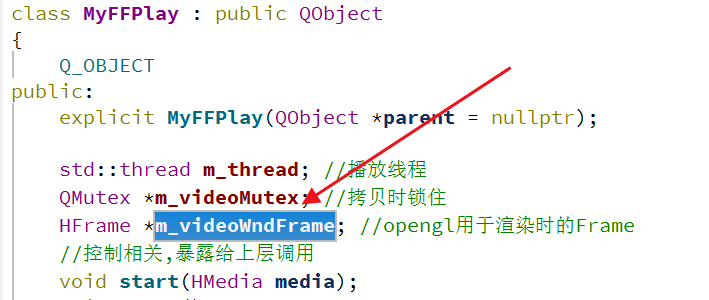

在MyFFPlay类中，添加变量HFrame   * m_videoWndFrame，该变量m_videoWndFrame指向opengl模块的HFrame last_frame。

在HVideoWidget::initUI()中，设置m_videoWndFrame为GLWnd的last_frame的指针，opengl渲染YUV时从last_frame获取数据

像素格式转换完成后，YUV数据保存在is->hframe中，调用HFrame的copy()函数，把数据拷贝到GLWnd的HFrame中，同时发送信号通知opengl。

//拷贝is->hframe的数据到GL的HFrame用于显示
    if(pThis->m_videoWndFrame){
        pThis->m_videoWndFrame->copy(is->hframe);
        pThis->update_video();//发送信号通知opengl更新视频
    }

update_video()如下所示，发送信号sig_update_video

void MyFFPlay::update_video(){
    emit sig_update_video();
}

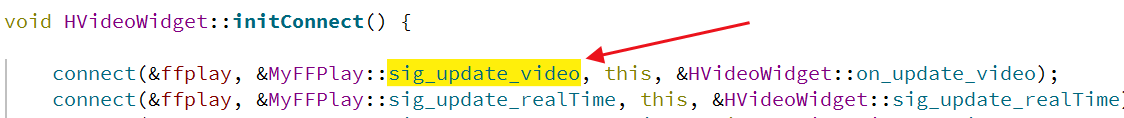

在void HVideoWidget::initConnect()中，sig_update_video信号连接到槽函数on_update_video()

槽函数on_update_video()如下，调用GLWnd的update()方法，渲染YUV数据。

void HVideoWidget::on_update_video() {
    videownd->update();
}

即发送信号sig_update_video的目的是调用opengl的update()方法，最终在opengl中完成视频渲染。
