Altium 使用总结

PCB 查找器件的方法：

按下J，再按下C，弹出的窗口中输入器件序号，如C26。按回车后，鼠标会停留在C26器件上。



移动版图，放大、缩小版图：

鼠标右键长按，移动版图；

按住ctr键，滚动鼠标中间滚轮放大、缩小版图。



更改网络颜色：

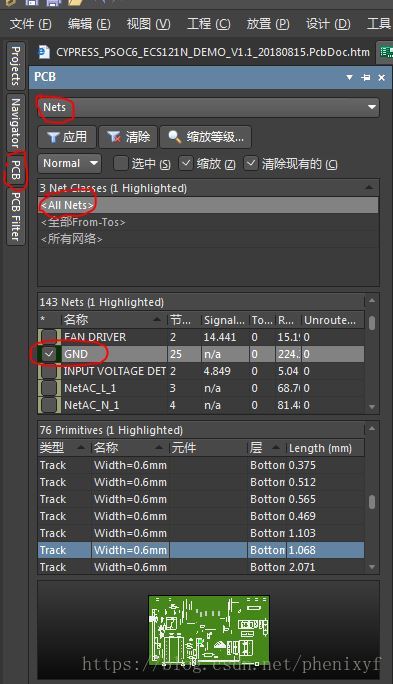

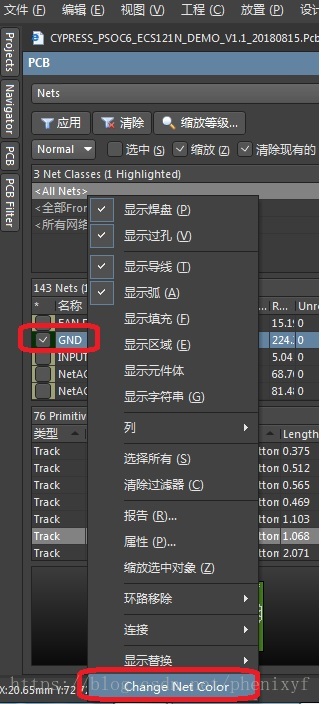

从 PCB 面板内，选择 Nets 编辑模式，为布线网路设定实际的颜色。用户可以为某条/多条被选/所有/一个或多个类的布线网络单独设置一种颜色。简单地几个操作完成布线网路颜色设置 – 在 Net Classes 或 Nets 任一面板内 – 鼠标右键点击选定布线网络并从弹出的菜单中选择 Change Net Color 命令。 在 Choose Color 对话窗口内选择设定的颜色。

参考：http://wiki.altium.com/pages/viewpage.action?pageId=12124469
