关于保存图片时出现的＜Figure size 800x550 with 0 Axes＞以及保存图片空白的完美解决

最新推荐文章于 2024-08-25 08:57:02 发布
原创 最新推荐文章于 2024-08-25 08:57:02 发布 · 1k 阅读 · 6 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#python #开发语言 #机器学习 #matplotlib

作者分享了解决在使用SHAP库绘制热图时，保存图片空白的问题，原因是plt.show()调用在plt.savefig()之前。通过设置`show=False`解决了问题，同时此方法也适用于其他库中类似图像显示问题。

我这几天在保存图时发现我有的图可以保存下来，有些就显示了类似

<Figure size 800x550 with 0 Axes>

这种的小字，然后运行是可以显示的，但是存下来的图是空白的

找了优快云很多贴都是说用plt.savefig()保存图片空白是应为把plt.show()放在了plt.savefig()前面导致的。但是我这边明显不是这种情况

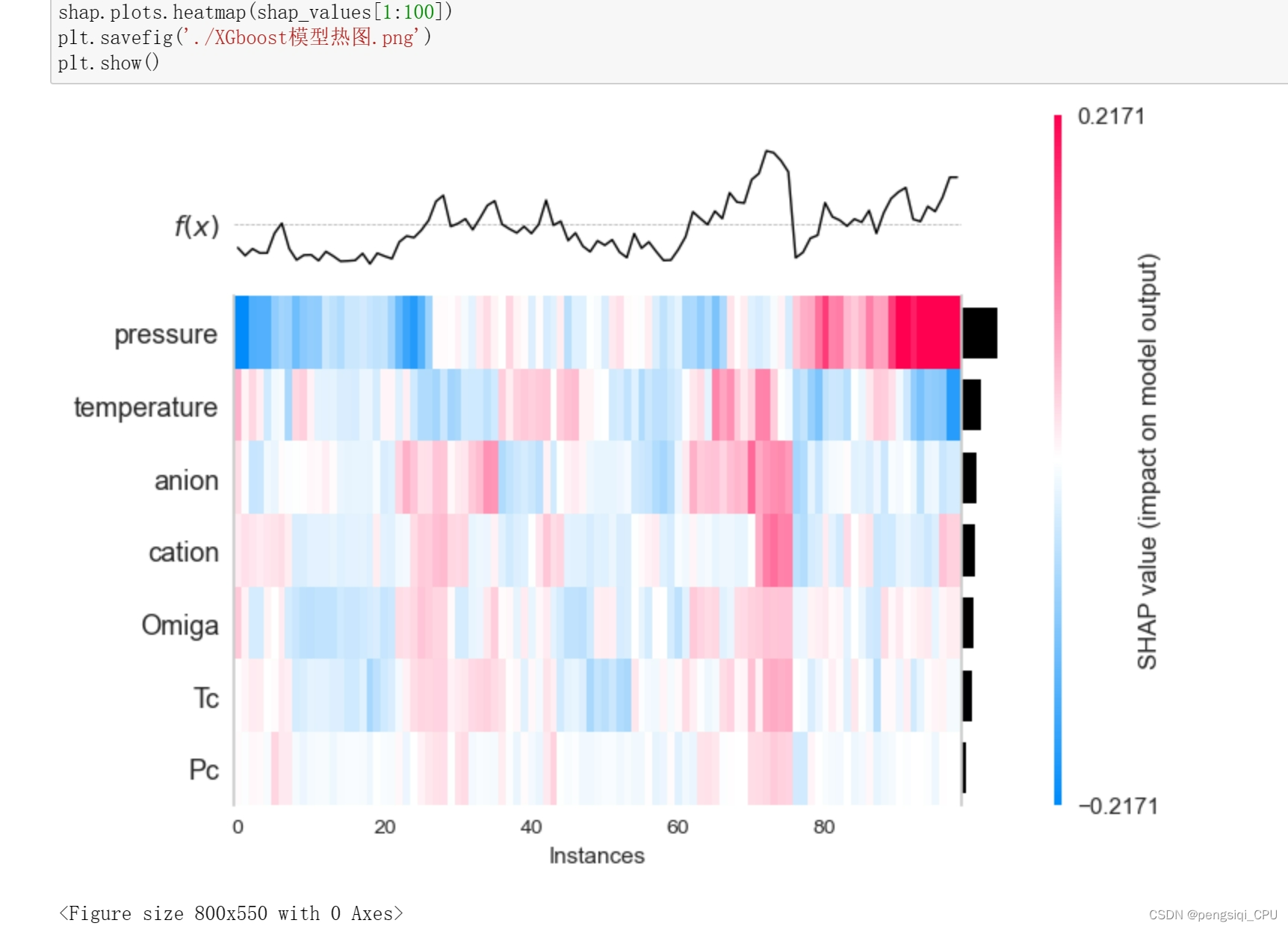

错误如下

这是我用SHAP画的一幅热图，退回主界面看这个文件的内存占的很少(打开里面就是空白的)

后面发现了十分契合这种问题的解决方法

shap.plots.heatmap(shap_values[1:100])

这个是原来的代码

当我改成下面这个代码，就是在你的绘图命令后加一条show=False

shap.plots.heatmap(shap_values[1:100], show=False)

就可以解决问题了

改了代码后再存这幅图，它的内存明显比空白的时候大了很多，点开就是正常显示的图片了

（备注，该方法也适用于其它库存图出现的类似的情况，不止SHAP库）

<Figure size 800x550 with 0 Axes>是使用plt.show(）语句时出现的

感谢观看！希望这条帖子可以对遇见同样问题的大家有点帮助。
