EDA设计-----二进制密码锁（详细步骤说明）

最新推荐文章于 2024-06-17 16:16:11 发布
原创 最新推荐文章于 2024-06-17 16:16:11 发布 · 3k 阅读 · 15 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。

文章目录


通过EDA的设计逐步掌握数字系统的设计方法，对逻辑电路知识进一步的学习与实践。

设计内容

设计一个二进制密码锁，设初始密码为1110，当串行输入4个数时与初始密码相同时候，输出为1，锁被打开；当串行输入的4个数与初始密码不相同时候，输出为0，锁不打开。

问题分析

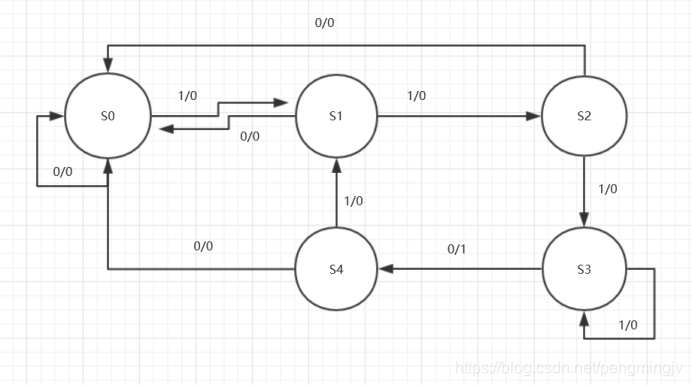

根据我们的设计内容，画出状态图
在这里插入图片描述
接着根据状态图，计算并列出原始状态表

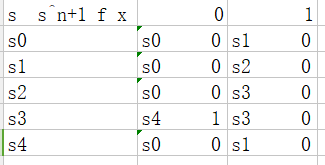

在这里插入图片描述
根据原始状态表，得到Q1 ，Q2，F
在这里插入图片描述

接着画出卡诺图
在这里插入图片描述
接着根据卡诺图，在仿真软件中进行布局，我使用的是max2win
在这里插入图片描述
接着对我们的原理图，进行仿真，设置输入波形，观看波形输出结果是否满足设计需要<
