最小生成树问题与Prim、Kruskal算法

一.带权图基础

1.什么是带权图

带权图指的是顶点之间的不仅有连接关系，并且连接关系上带有权重。

2.如何实现

对于带权图来说，由于比无权图多了一项权重，所以需要多使用一个数据结构来描述“边的权重”，所以需要多出一个Edge类。

3.Java代码实现

依然使用邻接表来表示带权图：

• WeightGraph

/**
 * @Auther: ARong
 * @Date: 2020/3/4 5:37 下午
 * @Description: 带权图的邻接表实现
 */
public class WeightGraph {
    /*
    * 边数据结构
     */
    private static class Edge {
        private int a; // 第一个顶点编号
        private int b; // 第二个顶点编号
        private int weight; // 权重

        public Edge(int a, int b, int weight) {
            this.a = a;
            this.b = b;
            this.weight = weight;
        }

        public Edge(Edge edge) {
            this.a = edge.a;
            this.b = edge.b;
            this.weight = edge.weight;
        }

        public int getV() {
            return a;
        }

        public int getW() {
            return b;
        }

        public int getWeight() {
            return weight;
        }

        public int getOther(int x) {
            assert x == a || x == b;
            return x == a ? b : a;
        }

        @Override
        public String toString() {
            return String.format("%d-%d: %d", a, b, weight);
        }

    }


    // 顶点数
    private int vertexNum;
    // 边数
    private int edgeNum;
    // 带权图,每个顶点都含有一个含有边的链表
    private List<Edge>[] graph;
    // 是否为有向图
    private boolean directed;

    public WeightGraph(int vertexNum, boolean directed) {
        this.vertexNum = vertexNum;
        this.directed = directed;
        // 初始化邻接表
        graph = (LinkedList<Edge>[]) new LinkedList[vertexNum];
        for (int i = 0; i < vertexNum; i++) {
            graph[i] = new LinkedList<Edge>();
        }
    }

    public int getVertexNum() {
        return vertexNum;
    }

    public int getEdgeNum() {
        return edgeNum;
    }

    public List<Edge>[] getGraph() {
        return graph;
    }

    /*
     * @Author ARong
     * @Description 在图中添加一条边
     * @Date 2020/3/4 5:58 下午
     * @Param [w, v, weight]
     * @return void
     **/
    public void addEdge(int w, int v, int weight) {
        assert w >= 0 && w < vertexNum && v >= 0 && v < vertexNum;
        // 获取w的边链表，添加w->v的关系
        List<Edge> edges1 = graph[w];
        Edge newEdge1 = new Edge(w, v, weight);
        edges1.add(newEdge1);
        if (!directed) {
            // 无向图，在增加另一边的关系
            // 获取v的边链表，添加v->w的关系
            List<Edge> edges2 = graph[v];
            Edge newEdge2 = new Edge(v, w, weight);
            edges2.add(newEdge2);
        }

        // 边数增加
        edgeNum++;
    }
    public void print() {
        System.out.println(String.format("顶点数:%d, 边数:%d", vertexNum, edgeNum));
        for (int i = 0; i < graph.length; i++) {
            // 取出每个边链表进行遍历
            List<Edge> edges = graph[i];
            Iterator<Edge> iterator = edges.iterator();
            StringBuilder str = new StringBuilder(i + "-\t");
            while (iterator.hasNext()) {
                Edge edge = iterator.next();
                System.out.println(String.format("%d - %d : %d", edge.a, edge.b, edge.weight));
            }
        }
    }

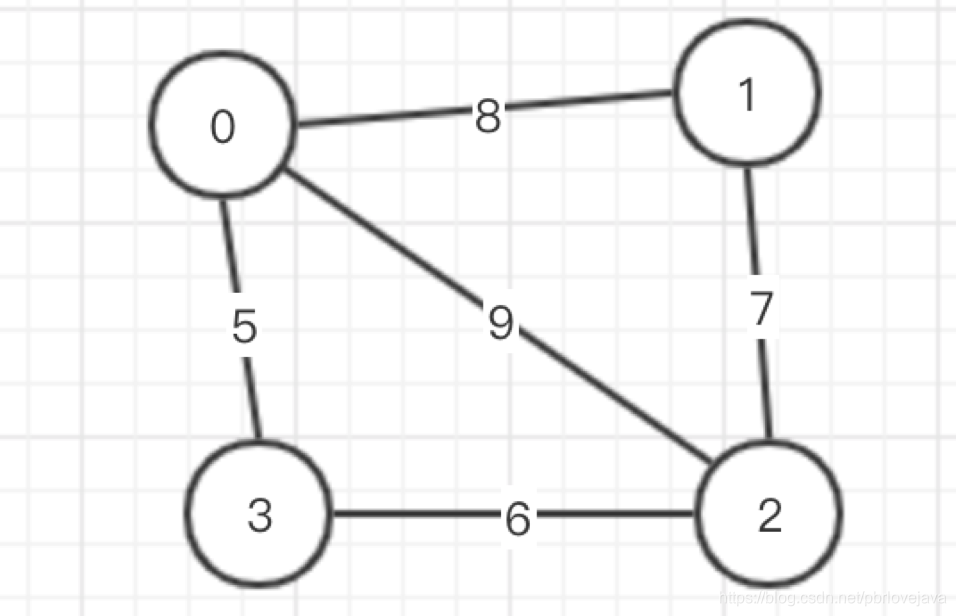

    public static void main(String[] args) {
        WeightGraph graph = new WeightGraph(4, false);
        graph.addEdge(0, 1, 8);
        graph.addEdge(0, 2, 9);
        graph.addEdge(0, 3, 5);
        graph.addEdge(1, 2, 7);
        graph.addEdge(2, 3, 6);

        graph.print();

    }
}

顶点数:4, 边数:5
0 - 1 : 8
0 - 2 : 9
0 - 3 : 5
1 - 0 : 8
1 - 2 : 7
2 - 0 : 9
2 - 1 : 7
2 - 3 : 6
3 - 0 : 5
3 - 2 : 6

二.最小生成树与切分定理

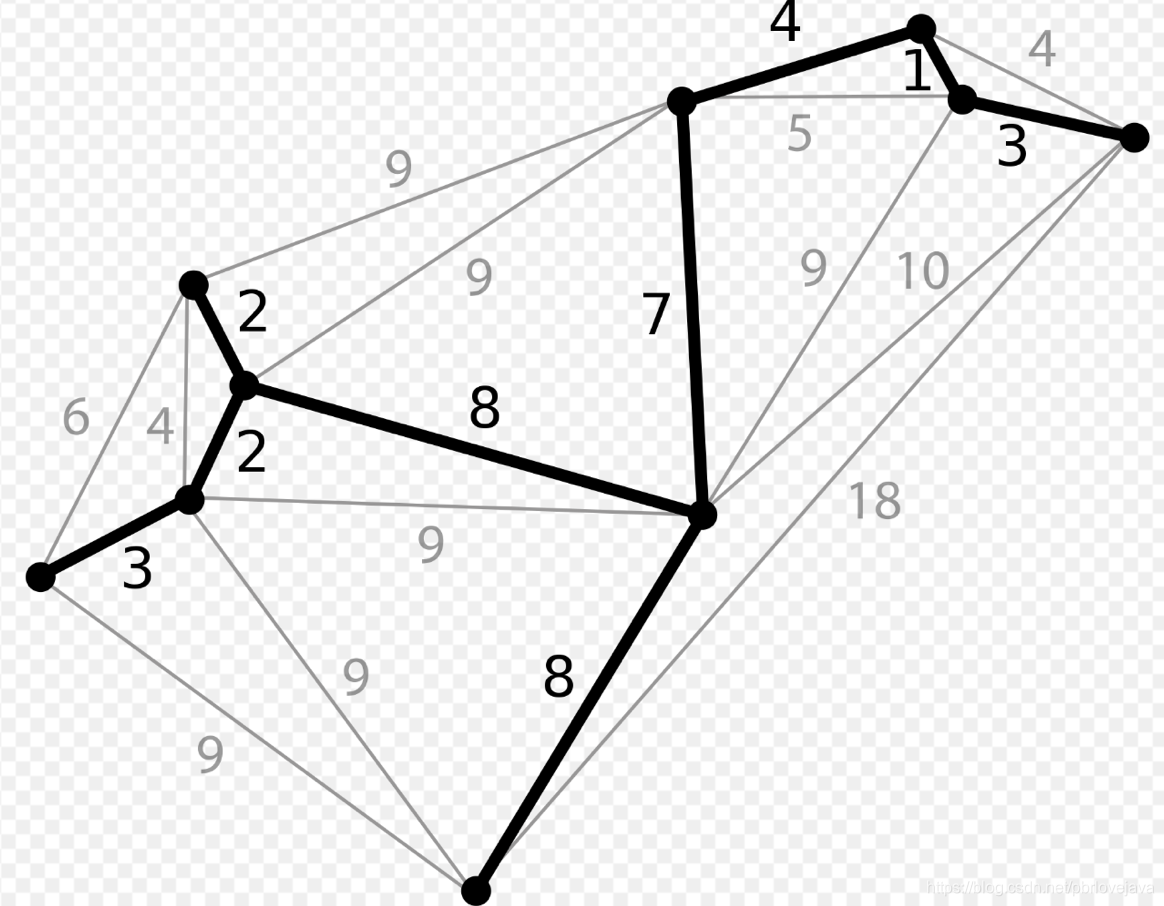

1.最小生成树（Min Span Tree，MST）

最小生成树其实是最小权重生成树的简称。

一个含有v个顶点的连通图，可以使用v - 1条边将其全部连接起来，而当这v - 1条边的权重累加值最小时，该v个顶点与v - 1条边组成的树被称为最小生成树。

最小生成树在布线方面有十分重要的应用，如果将图中的顶点视为城市，那么如何布置电话线路使得所有城市可以被连通起来，且线路费用最小就是一个经典的最小生成树问题。

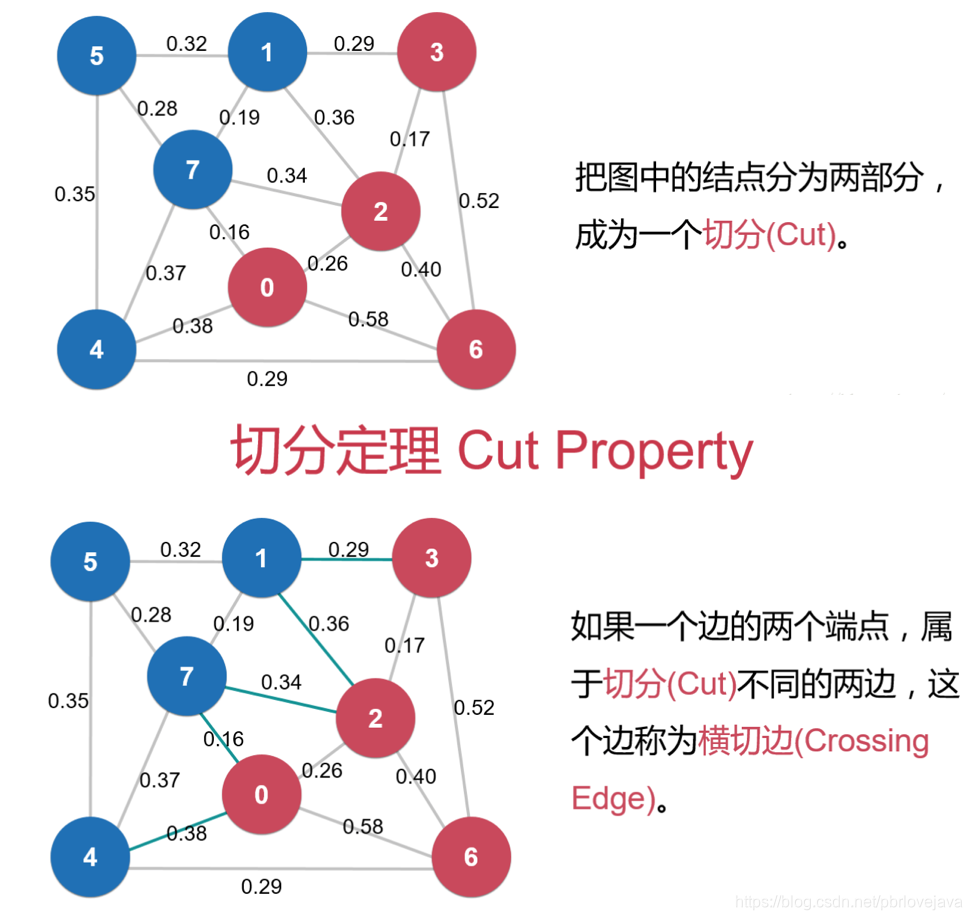

2.切分定理

• 定义一：把图中的结点分为两部分，称为一个切分(Cut)
• 定义二：如果一个边的两个端点，属于切分不同的两边，这个边称为横切边(Crossing Edge)

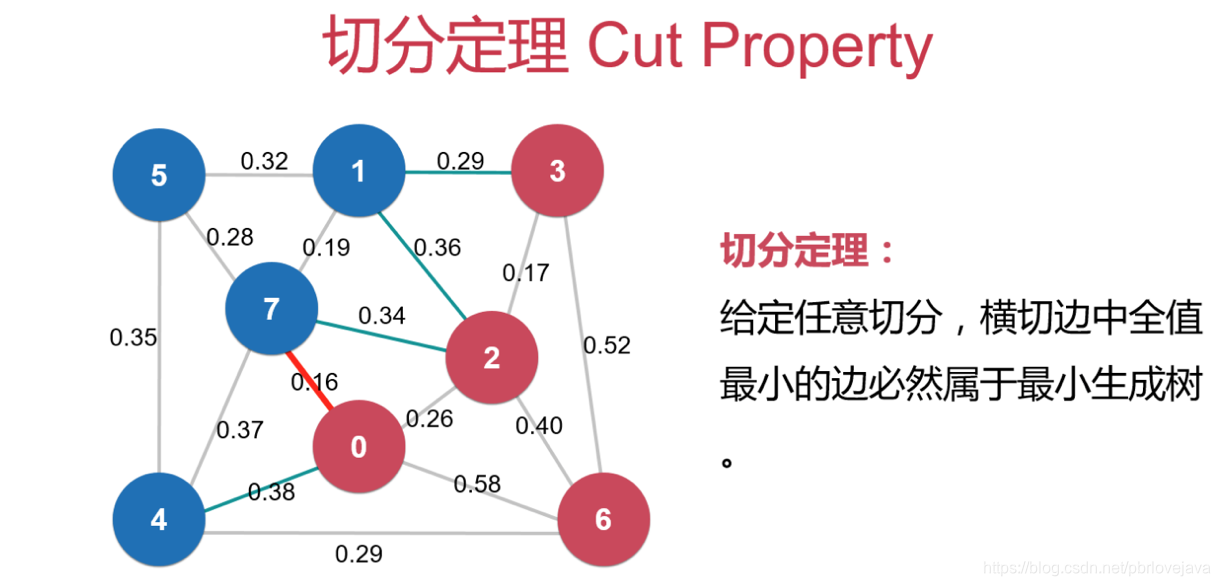

• 切分定理：给定任意切分，横切边中权值最小的边必然属于最小生成树

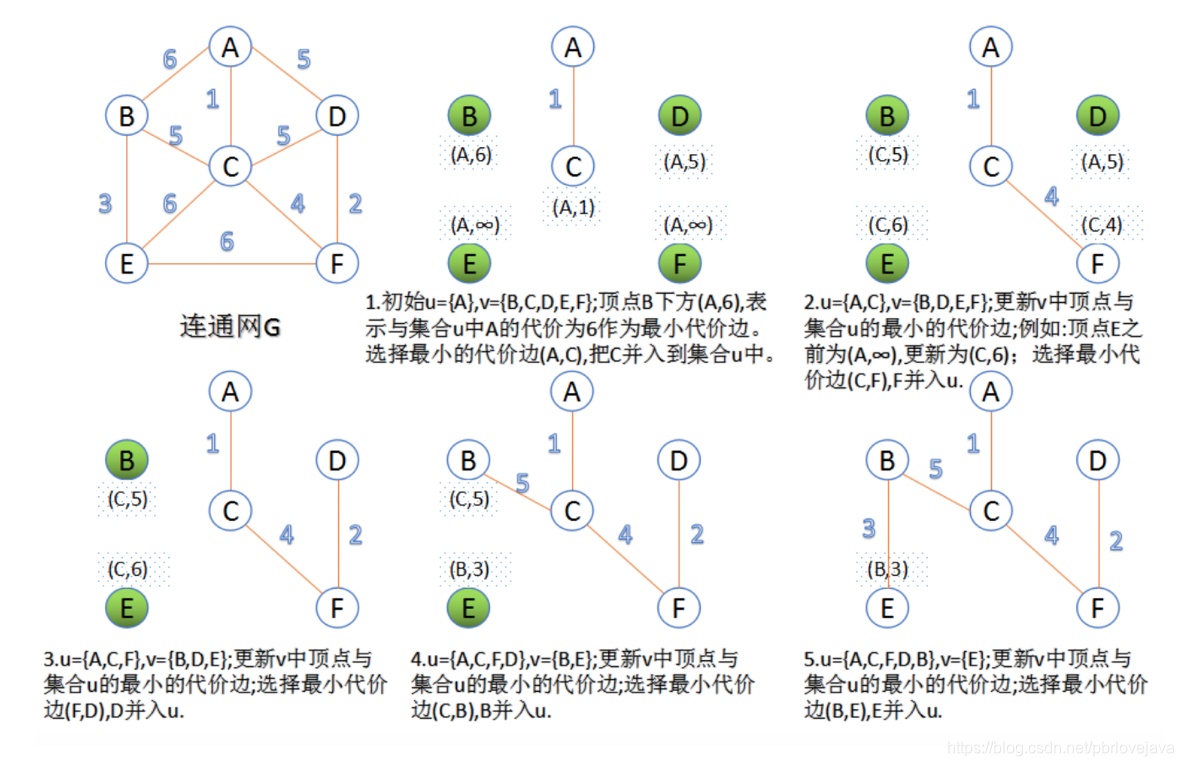

三.Prim算法

Prim即普里姆算法，是一种简单求解最小生成树的算法，此算法可以称为“加点法”，每次迭代选择代价最小的边对应的点，加入到最小生成树中。

算法从某一个顶点s开始，逐渐长大覆盖整个连通网的所有顶点。

1.Lazy Prim算法

1.算法思路

Prim算法的懒惰实现过程是：

1. 从第0个顶点开始，将访问到的顶点记录起来
2. 获取到顶点的所有邻边（注意该边的另一端的顶点必须没有被访问过，不然该边不属于横切边），并且将边的权值加入到最小堆中
3. 从最小堆中取出当前最小边，根据切分定理，这条边肯定为MST的一条边
4. 将当前顶点设置为该最小边的另一头顶点，开始重复1、2、3过程
5. 当最小堆为空时，MST构造完成


2.代码实现

/**
 * @Auther: ARong
 * @Date: 2020/3/6 4:17 下午
 * @Description: 最小生成树问题-Lazy Prim算法
 */
public class LazyPrimMST {
    private WeightGraph graph;// 图的引用
    private PriorityQueue<WeightGraph.Edge> minHeap;// 最小堆
    private boolean[] marked; // 标记数组，在算法运行过程中标记结点 i 是否被访问
    private List<WeightGraph.Edge> mst; // 最小生成树所包含的所有边
    private Integer mstWeight;//最小生成树的权值

    /*
     * @Author ARong
     * @Description 实现Lazy Prim算法
     * @Date 2020/3/6 4:38 下午
     * @Param [graph]
     * @return
     **/
    public LazyPrimMST(WeightGraph graph) {
        this.graph = graph;
        // 构造Edge的最小堆
        minHeap = new PriorityQueue<>((e1 ,e2)->{
            return e1.getWeight() - e2.getWeight();
        });
        marked = new boolean[graph.getVertexNum()];
        mst = new ArrayList<>();

        // Lazy Prim
        // 1. 首先访问第0个顶点
        visit(0);
        // 2. minHeap不为空时进行MST的收集
        while (!minHeap.isEmpty()) {
            WeightGraph.Edge minEdge = minHeap.poll();
            // 这条边两端都被访问过，则抛弃
            if (marked[minEdge.getV()] && marked[minEdge.getW()]) {
                continue;
            }
            mst.add(minEdge);
            // 继续在未访问过的顶点进行访问
            if (!marked[minEdge.getV()]) {
                visit(minEdge.getV());
            } else {
                visit(minEdge.getW());
            }
        }
    }

    public List<WeightGraph.Edge> getMst() {
        return mst;
    }

    public int getWeight() {
        // 将mst中的权值累加返回
        int total = 0;
        for (WeightGraph.Edge edge : mst) {
            total += edge.getWeight();
        }
        return total;
    }

    /*
     * @Author ARong
     * @Description 访问第v个顶点，设置访问标示，并且将其尚未访问过的邻边加入到最小堆中（横切边）
     * @Date 2020/3/6 4:45 下午
     * @Param [index]
     * @return void
     **/
    private void visit(int v) {
        if (marked[v] || v >= graph.getVertexNum()) {
            return;
        }
        // 访问标示
        marked[v] = true;
        // 将v尚未访问过的邻边加入到最小堆中（横切边）
        for (WeightGraph.Edge edge : graph.getGraph()[v]) {
            // 改变的另一个节点一定不可被访问过，否则不是横切边
            if (!marked[edge.getOther(v)]) {
                minHeap.offer(edge);
            }
        }
    }


    public static void main(String[] args) {
        WeightGraph graph = new WeightGraph(4, false);
        graph.addEdge(0, 1, 8);
        graph.addEdge(0, 2, 9);
        graph.addEdge(0, 3, 5);
        graph.addEdge(1, 2, 7);
        graph.addEdge(2, 3, 6);

        graph.print();

        // 获取mst
        LazyPrimMST lazyPrimMST = new LazyPrimMST(graph);
        System.out.println(lazyPrimMST.getMst());
        System.out.println(lazyPrimMST.getWeight());
    }
}

顶点数:4, 边数:5
0 - 1 : 8
0 - 2 : 9
0 - 3 : 5
1 - 0 : 8
1 - 2 : 7
2 - 0 : 9
2 - 1 : 7
2 - 3 : 6
3 - 0 : 5
3 - 2 : 6
[0-3: 5, 3-2: 6, 2-1: 7]
18

3.时空复杂度

Lazy Prim算法懒惰的地方在于，minHeap中其实存储了很多不可能再构成横切边的边，但是在Lazy Prim算法中并不给予清除，而是使用了marked数组来判断其是否为横切边。

设图中有E个条边，V个节点，那么有：

• 空间复杂度：O（E），堆中需要放置全部边
• 时间复杂度：O（ElogE），每次visit为O（logE），一共进行了E次

2.Direct Prim算法

Prim算法的即时实现优化了最小堆的空间，一般是借助最小索引堆来实现。

具体的实现思路与Lazy Prim差不多，具体可以参考：

https://www.cnblogs.com/biyeymyhjob/archive/2012/07/30/2615542.html

四.Kruskal算法

Kruskal算法即克鲁斯卡尔算法，是相较于Prim算法的另一个被用于求最小生成树问题的算法，它采取的是贪心策略。首先将边通过升序排列起来，然后不断地挑选出最小的边，并判断取出该边作为最小生成树的边是否会产生环，若不会则该边就是最小生成树的一条边。Krsukal算法又被称为“加边法”。

1.算法思路

1. 先将边存储进最小堆中
2. 每次取出最小的边，通过并查集判断该边的两个顶点是否连通分量，不连通则不会成环，取出该边作为最小生成树的一条边
3. 将该边的两个顶点连通起来
4. 重复1，2，3过程，直到最小生成树的边数 = 顶点数 - 1


2.代码实现

• KruskalMST

/**
 * @Auther: ARong
 * @Date: 2020/3/6 7:00 下午
 * @Description: Kruskal算法求解最小生成树
 */
public class KruskalMST {
    private WeightGraph graph;// 图的引用
    private PriorityQueue<WeightGraph.Edge> minHeap;// 最小堆
    private List<WeightGraph.Edge> mst; // 最小生成树所包含的所有边
    private Integer mstWeight;//最小生成树的权值


    /*
     * @Author ARong
     * @Description kruskal算法实现最小生成树
     * @Date 2020/3/6 8:50 下午
     * @Param [graph]
     * @return
     **/
    public KruskalMST(WeightGraph graph) {
        this.graph = graph;
        // 构造Edge的最小堆
        minHeap = new PriorityQueue<>((e1 ,e2)->{
            return e1.getWeight() - e2.getWeight();
        });
        mst = new ArrayList<>();

        // Kruskal
        // 1. 将所有的边添加到最小堆中
        for (int i = 0; i < graph.getGraph().length; i++) {
            List<WeightGraph.Edge> edges = graph.getGraph()[i];
            for (WeightGraph.Edge edge : edges) {
                // 防止重复加入边
                if (edge.getV() < edge.getW()) {
                    minHeap.add(edge);
                }
            }
        }
        // 2. 创建并查集，保存顶点间的连通关系
        UnionFind unionFind = new UnionFind(graph.getVertexNum());
        // 3. 收集到mst的边数 = 顶点数 - 1时即完成最小生成树的边数收集
        while (!minHeap.isEmpty() && mst.size() < graph.getVertexNum() - 1) {
            WeightGraph.Edge minEdge = minHeap.poll();
            // 判断顶点是否连通成环，不成环则加入mst
            if (unionFind.find(minEdge.getV(), minEdge.getW())) {
                continue;
            }
            // 加入mst和并查集
            mst.add(minEdge);
            unionFind.union(minEdge.getV(), minEdge.getW());
        }
    }

    public List<WeightGraph.Edge> getMst() {
        return mst;
    }

    public int getWeight() {
        // 将mst中的权值累加返回
        int total = 0;
        for (WeightGraph.Edge edge : mst) {
            total += edge.getWeight();
        }
        return total;
    }

    public static void main(String[] args) {
        WeightGraph graph = new WeightGraph(4, false);
        graph.addEdge(0, 1, 8);
        graph.addEdge(0, 2, 9);
        graph.addEdge(0, 3, 5);
        graph.addEdge(1, 2, 7);
        graph.addEdge(2, 3, 6);

        graph.print();

        // 获取mst
        KruskalMST kruskalMST = new KruskalMST(graph);
        System.out.println(kruskalMST.getMst());
        System.out.println(kruskalMST.getWeight());
    }
}

• UnionFind

/**
 * @Auther: ARong
 * @Date: 2020/3/6 7:05 下午
 * @Description: 并查集实现
 */
public class UnionFind {
    // 存储元素的父节点索引
    private int[] parent;


    public UnionFind(int capacity) {
        parent = new int[capacity];
        // 初始化parent数组，让各个元素的父节点指向自身,表面其自身已经是根节点
        for (int i = 0; i < parent.length; i++) {
            parent[i] = i;
        }
    }

    /*
     * @Author ARong
     * @Description 判断x与y是否连通
     * @Date 2020/3/6 7:08 下午
     * @Param [x, y]
     * @return boolean
     **/
    public boolean find(int x, int y) {
        // 根节点相同
        if (find(x) == find(y)) {
            return true;
        }
        return false;
    }

    /*
     * @Author ARong
     * @Description 查询x的根节点
     * @Date 2020/3/6 7:09 下午
     * @Param [x]
     * @return int
     **/
    private int find(int x) {
        if (x == parent[x]) {
            return x;
        }
//        while (x != parent[x]) {
//            x = parent[x];
//        }
        // 路径压缩，在寻找根节点的过程中不断地将节点的父节点往上挪，最后形成两层
        if (x != parent[x]) {
            parent[x] = find(parent[x]);
        }
        return parent[x];
    }

    /*
     * @Author ARong
     * @Description 将x与y相连通
     * @Date 2020/3/6 7:13 下午
     * @Param [x, y]
     * @return void
     **/
    public void union(int x, int y) {
        if (find(x) == find(y)) {
            return;
        }
        parent[find(x)] = find(y);
    }
}

顶点数:4, 边数:5
0 - 1 : 8
0 - 2 : 9
0 - 3 : 5
1 - 0 : 8
1 - 2 : 7
2 - 0 : 9
2 - 1 : 7
2 - 3 : 6
3 - 0 : 5
3 - 2 : 6
[0-3: 5, 2-3: 6, 1-2: 7]
18

3.时空复杂度

1. 空间复杂度：O（E），E为边数
2. 时间复杂度：O（ElogE）
