文件如何生成

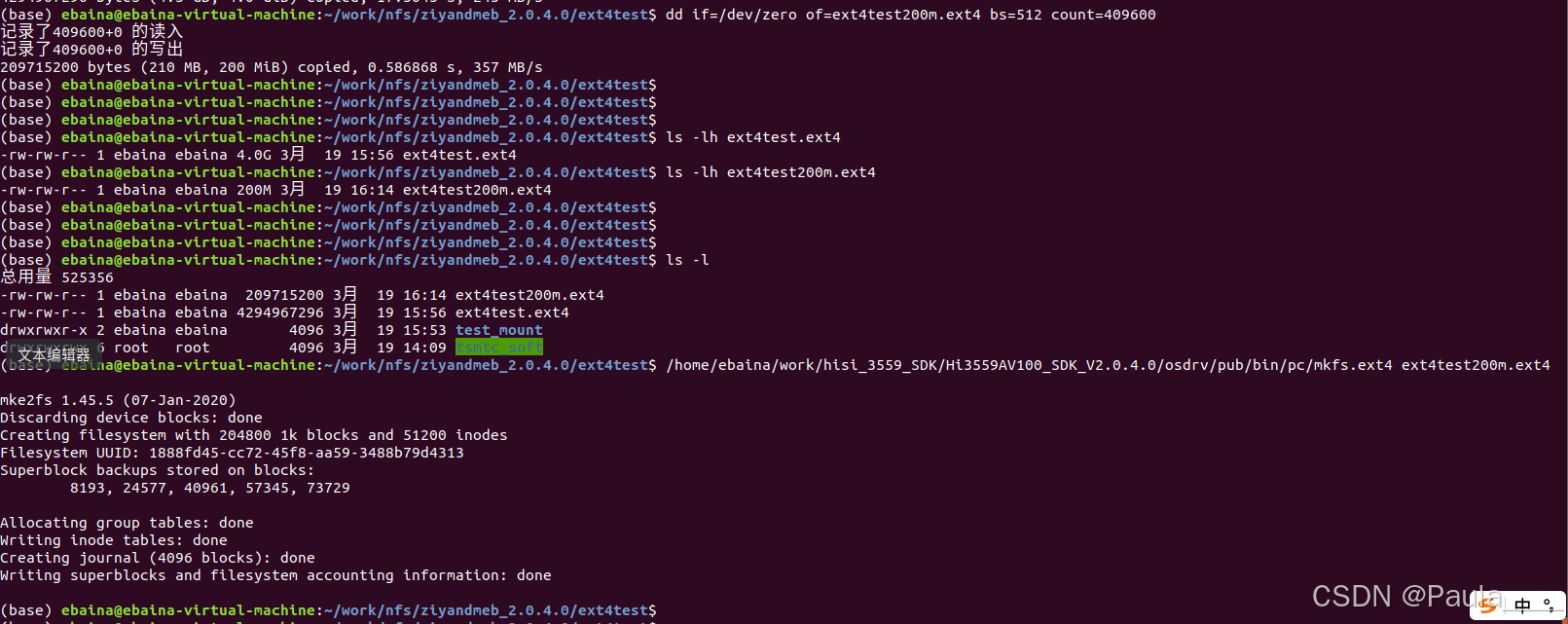

在目标文件夹下操作，以4g为例

//生成 4096MB（4GB）的 ext4 空白镜像

cd /home/ebaina/work/nfs/ziyandmeb_2.0.4.0/ext4test
dd if=/dev/zero of=ext4test.ext4 bs=512 count=8388608

//验证文件大小,应显示 4.0G（4096MB）

ls -lh ext4test.ext4

//使用海思 SDK 提供的工具（路径可能需要调整,比如：osdrv/pub/bin/pc/mkfs.ext4 ext4test.ext4

/home/ebaina/work/hisi_3559_SDK/Hi3559AV100_SDK_V2.0.4.0/osdrv/pub/bin/pc/mkfs.ext4 ext4test.ext4

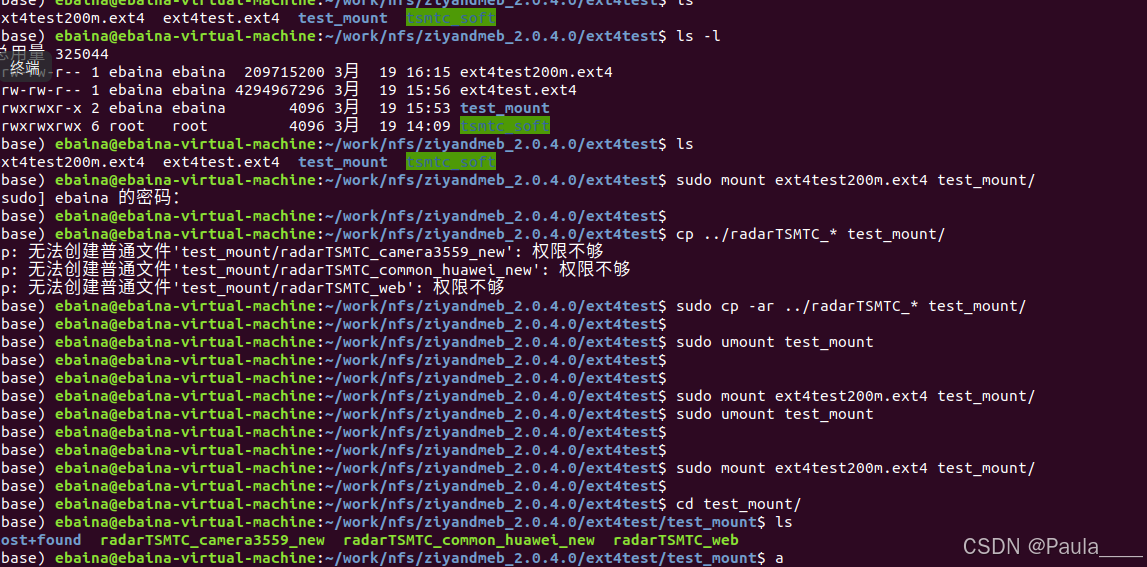

//创建一个空文件用于挂载

mkdir test_mount

//挂载

sudo mount ext4test.ext4 test_mount/

//拷贝文件

sudo cp -ar tsmtc_soft/* test_mount/

//拷贝完毕，解除挂载

sudo umount test_mount

在这里插入图片描述

烧录后如何在板端挂载

以200m为例

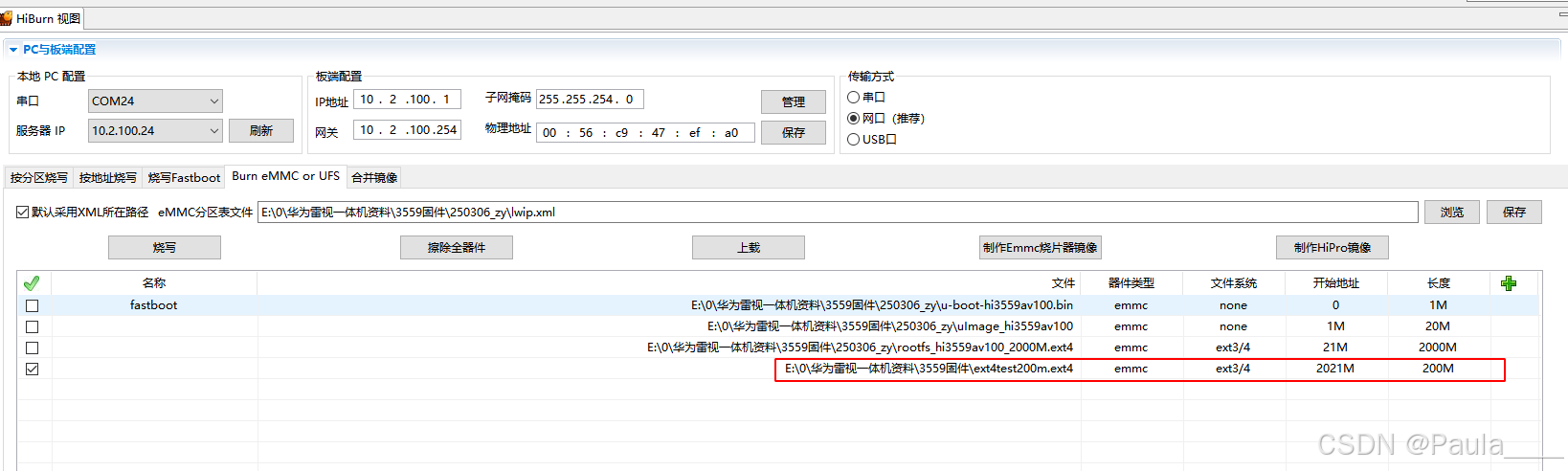

使用hitool软件烧录
在这里插入图片描述
烧录成功后，停在uboot发送

setenv bootargs 'mem=512M console=ttyAMA0,115200 clk_ignore_unused rw rootwait root=/dev/mmcblk0p3 rootfstype=ext4 blkdevparts=mmcblk0:1M(uboot.bin),20M(kernel),2000M(rootfs.ext4),200M(ext4test200m.ext4),-(user)'

setenv bootcmd 'mmc read 0 0x80000000 800 A000; mmc read 0 0x82000000 3F2000 64000; bootm 0x80000000'

saveenv
reset

在未添加第4个分区时，发送的指令如下：

setenv bootargs 'mem=512M console=ttyAMA0,115200 clk_ignore_unused rw rootwait root=/dev/mmcblk0p3 rootfstype=ext4 blkdevparts=mmcblk0:1M(uboot.bin),20M(kernel),2000M(rootfs.ext4),-(user)'
setenv bootcmd 'mmc read 0 0x80000000 800 A000; bootm 0x80000000'
saveenv
reset

说明：
第2个分区的开始地址是1M，对应的块数为1 * 1024 * 1024/512=2048块，即0x800（十六进制）。然后长度20M对应块数是20 * 1024 * 1024/512=40960块，即A000（十六进制），对应mmc read 0 0x80000000 800 A000；
第4个分区，即新增的200MB分区起始地址为 2021M，块大小（Block Size）: 512 字节，对应的块数为2021 * 1024 * 1024/512=4139008，
即0x3F2000（十六进制），长度200M对应的块数是200* 1024 * 1024/512=409,600块，即0x64000（十六进制），对应mmc read 0 0x81000000 3F2000 64000；

如果是4g怎么计算呢？
起始地址为 2021M，块大小（Block Size）: 512 字节，对应的块数为2021 * 1024 * 1024/512=4139008，
即0x3F2000（十六进制），长度4096M对应的块数是4096* 1024 * 1024/512=8388,608块，即0x800000（十六进制），对应mmc read 0 0x81000000 3F2000 800000；

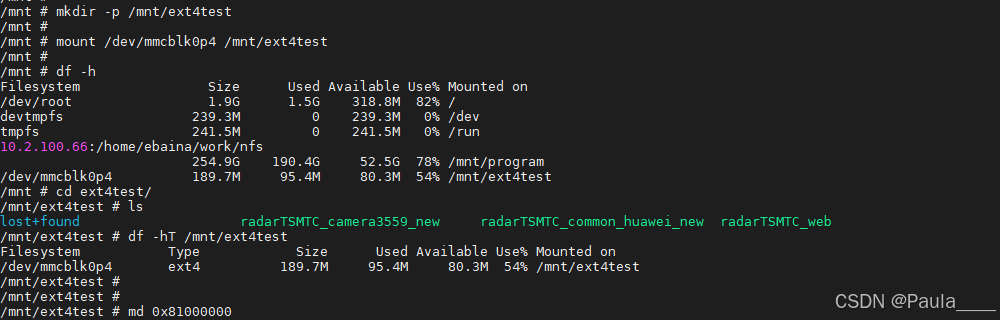

进入系统：

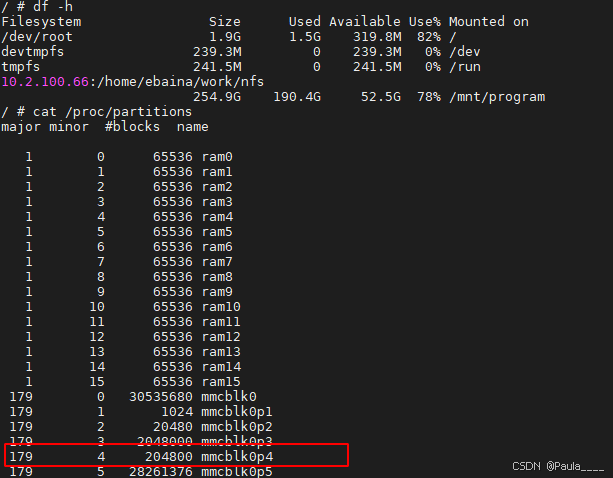

//查看所有块设备及分区

cat /proc/partitions

//设置挂载

mkdir -p /mnt/ext4test

mount -t ext4 /dev/mmcblk0p4 /mnt/ext4test

//查看挂载情况

df -h

在这里插入图片描述

如果rootfs.ext4大小改为1g，ext4test4096m.ext4仍然为4g

dd if=/dev/zero of=ext4test1g.ext4 bs=512 count=2097152

# 在U-Boot命令行中执行
setenv bootargs 'mem=512M console=ttyAMA0,115200 clk_ignore_unused rw rootwait root=/dev/mmcblk0p3 rootfstype=ext4 blkdevparts=mmcblk0:1M(uboot.bin),20M(kernel),1024M(rootfs.ext4),4096M(ext4test4096m.ext4),-(user)'
setenv bootcmd 'mmc read 0 0x80000000 800 A000; mmc read 0 0x82000000 A800 200000; bootm 0x80000000'
saveenv
reset
