使用JLink烧写bin文件到S3c2440

我自己有一个Mini2440的板子，我学习了Bootloader这一节，想做一下实验。

    很可惜，我只有笔记本电脑，不带并口的。不过我有一个JLinkV8，听网友们说可以有它来下载程序。



    网上有不少的文章讲如何使用JLink烧程序到Mini2440，我总结了一下，主要的步聚如下：

    （1）下载init.bin文件，并运行。它能将SDRAM配置好。

    （2）下载u-boot.bin文件到SDRAM内存地址上，并运行它。

    （3）使用u-boot命令将自身写到NandFlash或NorFlah。



    首先要安装JLink驱动，然后就是正确的连线，最后是给Mini2440上电。

打开J-Link Commander。



    以上显示，是正常连接的。



    我在网上下载了一个init.bin文件。  init.zip  提取其init.bin文件。

    下面我简单讲一下，我用到的几个jlink命令：

• r -- reset, 复位命令
• h -- halt, 停机，也有暂停的功能
• loadbin

  -- 下载filename文件到地址上address

• setpc

  -- 设置PC的值



在执行J-Link命令之前，先执行：

     > speed 12000

     提高通信速度，不然后面下载程序会很慢。



（1）下载init.bin文件，在J-Link Commander执行以下命令：

     > r

     > h

     > loadbin e:\init.bin 0x40000000

     > setpc 0x40000000

     > g

     执行完上述命令之后，我们的目标板就从0x40000000地址上开始执行。如果看到Mini2440板子上的4个LED开始闪烁，那就说明init.bin程序在目标板中运行起来了。

    这里我有一个问题，为什么要下载到0x40000000地址上呢？既然不是SDRAM，这个地址上是什么存储器？请大师解答



（2）然后下载我们的u-boot.bin文件到SDRAM中进行运行。

     > h

     > loadbin e:\u-boot.bin 0x33f80000

     > setpc 0x33f80000

     > g

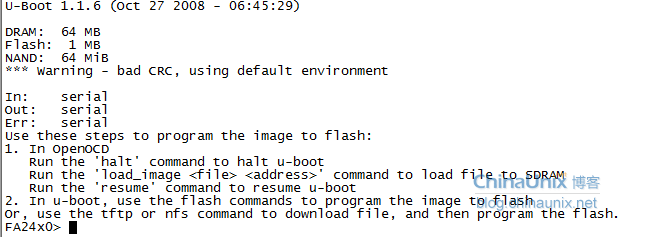

     这里我说明一下为什么是0x33f80000，因为在U-Boot中已定义了U-Boot终端是运行在这个地址。执行完J-Link命令之后，我们就听到一声蜂鸣器声，并可以在Mini2440连出来的串口终端上看到U-Boot输出的信息：



     这已说明刚下载的U-Boot已经运行起来了。



（3）接下来，就是用U-Boot将自己写入NandFlash或NorFlash

     首先，重新导入u-boot.bin文件到0x30000000地址上。

     > h

     > loadbin e:\u-boot.bin 0x30000000

     > g



     然后，就是在串口终端中输入Uboot命令，将0x30000000内存的数据分别写入NandFlash或NorFlash。



     我只完成了将U-Boot烧入NandFlash的操作，至于NorFlash遇到了点麻烦。

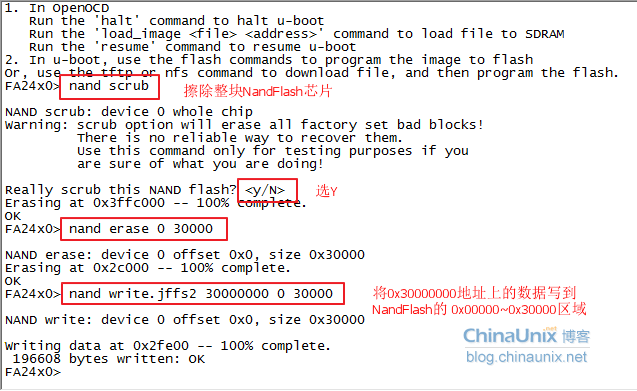

     我先讲NandFlash。如下图所示，输入命令：





     然后拔了J-Link，选择NandFlash，重新启动。就会在串口终端看到NandFlash的启动信息。

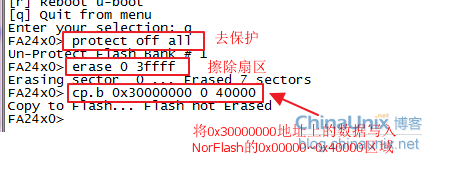

    以上是NandFlash的烧录，下面我讲述一下烧写NorFlash的过程。与NandFlash的烧录过程差不多，只有U-Boot命令不一样：



    错误应该出现在“erase 0 3ffff”命令上。看网友执行的结果不是这样的。请大师指点一下……



    虽然没有完全成功，但还要学到了如何烧到NandFlash，也算是一点小成说。
