Jlink V8 烧录FL2440裸板程序

开发板:FL2440

 烧录器:JLINK V8+转接板

注意:JLINK不能带电插拨

1,断电情况下把开发板和JLINK连接好

2.JLINk用usb连到pc机上

3.开发板上电

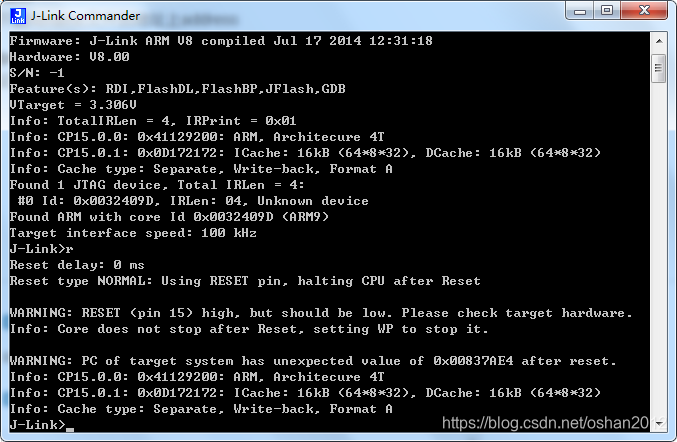

4.打开J-Link Commander

下面我简单讲一下，我用到的几个jlink命令：

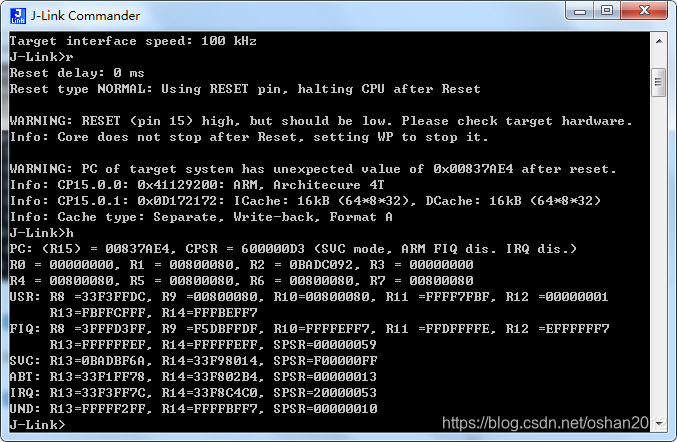

• r -- reset, 复位命令
• h -- halt, 停机，也有暂停的功能
• loadbin

  -- 下载filename文件到地址上address

• setpc

  -- 设置PC的值

在执行J-Link命令之前，先执行：

     > speed 12000

     提高通信速度，不然后面下载程序会很慢。

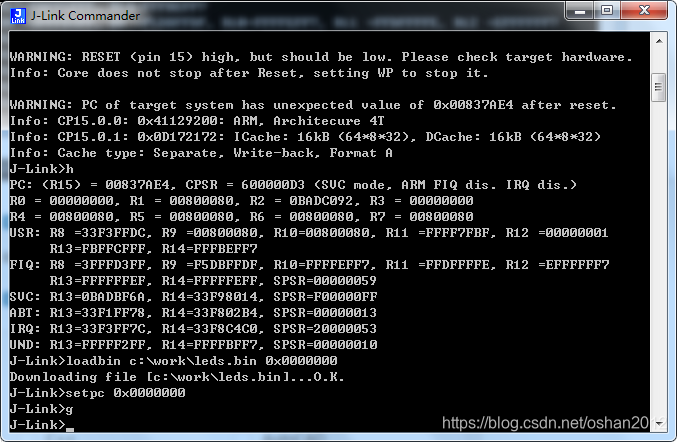

下载leds.bin 文件，在J-Link Commander执行以下命令：

    > r

     > h

     > loadbin c:\work\leds.bin 0x00000000

     > setpc 0x00000000

     > g

然后就能看到开发板上的流水灯在闪。

说明此处0地址是CPU的内部4kRAM，断电后没有。
