刚开始写博客，刚开始学习OpenBMC，文章中可能有的地方写的不正确，还请大家指正。

1.PHY简介

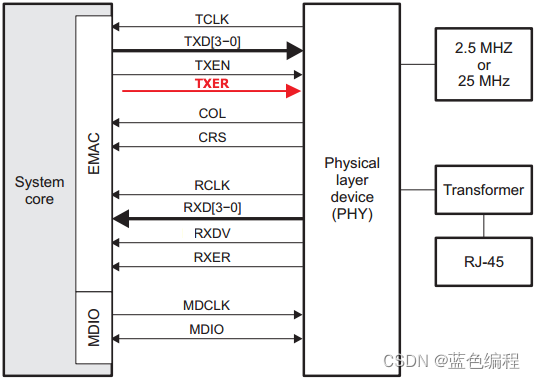

Media Independent Interface（MII）[1]，介质独立接口，起初是定义100M以太网（Fast Ethernet）的 MAC 层与 PHY 芯片之间的传输标准。
MAC与PHY之间的MII连接可以是可插拔的连接器，也可以是同一块PCB上MAC与PHY之间的走线。

MDIO与MDCLK是MII接口的一部分，二者可称为SMI（Serial Management Interface）串行管理接口，用于在MAC和PHY之间传递配置信息。
在MDIO（Management Data Input/Output）规范中定义PHY地址为5bit，即同一组MDIO最多可配置2^5=32个PHY。

MAC控制器将收到的数据通过MII、SMII、GMII、RGMII等接口将数据传递给CPU。向下PHY将MAC将数据转换成模拟信号通过RJ45向外传输、或者通光模块将PHY的模拟信号转换成光信息传输[2]。

2.适配需求

参考网上OpenBMC环境搭建的文章，完成开发环境搭建后，选择meta-evb-ast2600作为基础代码，通过配置和编译，可以编译生成OpenBMC镜像：obmc-phosphor-image-evb-ast2600-xxx.static.mtd，将该镜像刷入带有ast2600芯片的机器中，通过串口打印，可以看到镜像是可以运行起来的。但是发现u-boot无法获取到IP地址，初步判断是u-boot没有针对机器的PHY芯片进行适配。
