1 案例说明
2 VFBOX网关工作原理
3 应用条件
4 查看OPC DA服务器的相关参数
5 配置网关采集opc da数据
6 网关写数据到mysql数据库
7 安装mysql数据库
8 在服务器上运行仰科OPC DA采集软件
9 案例总结

1 案例说明

在OPC DA服务器上运行OPC DA client软件查看OPC DA服务器的相关参数。
配置VFBOX网关参数，使用网关采集OPC DA服务器数据
保存到MySQL数据库

2 VFBOX网关工作原理
VFBOX网关是协议转换网关，是把一种协议转换成另外一种协议。网关可以采集西门子，欧姆龙，三菱，AB PLC，DLT645，DLT698电表，modbus rtu tcp，环保的HJ212协议，opc ua和opc da，电力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT现场总线协议，bacnet，MQTT，mysql，sqlserver数据库。不同型号的网关支持不同的协议，具体支持的协议参考网关侧面标签上的型号。依托500多种型号的网关产品，可以实现多种不同协议之间的互联互通。

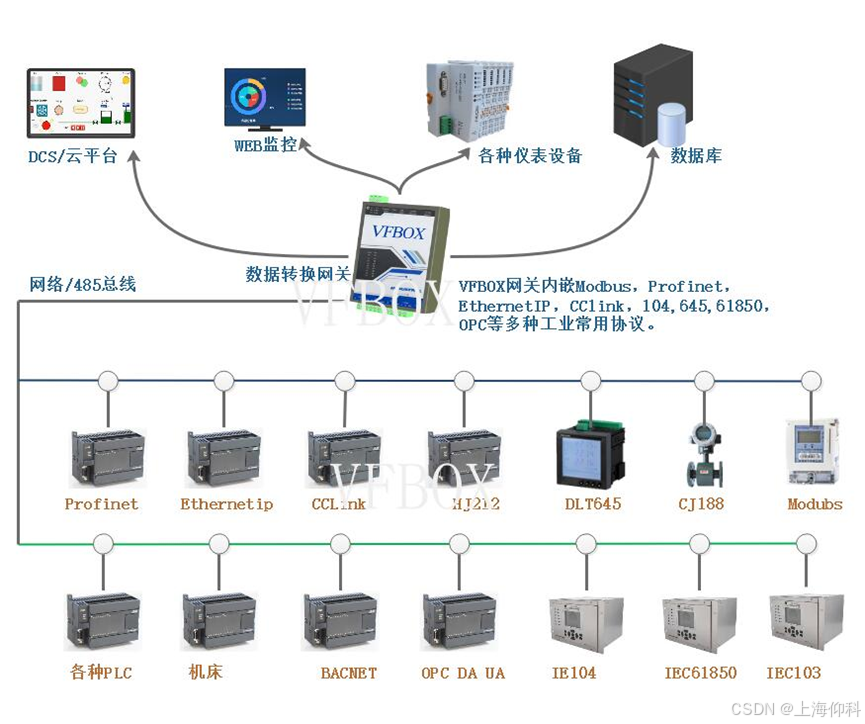

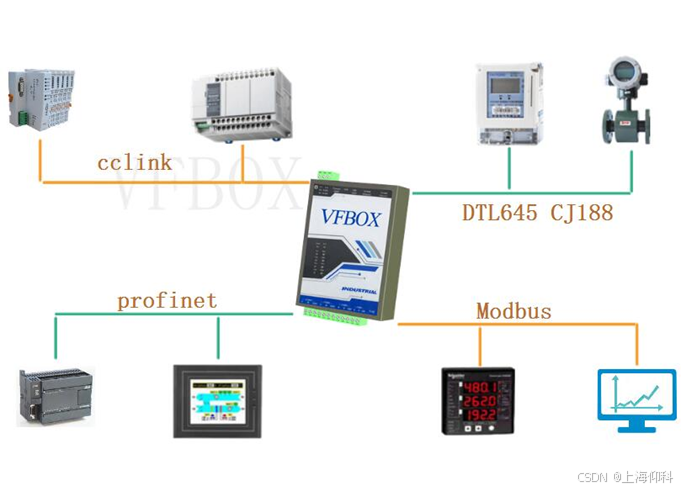

网关连接在不同协议的设备之间，就像一个“翻译”，把一种设备支持的协议，转换成另一种设备支持的协议，从而实现两个不同协议的设备之间的数据交换。工作架构如下：

在这里插入图片描述

3 应用条件
采集OPC DA服务器的数据，需要在的OPC DA服务器上安装仰科的客户端软件。OPC DA服务器需要是window系统。如果OPC DA服务器不能安装软件，则网关采集不了OPC DA服务器的数据。

4 查看OPC DA服务器的相关参数

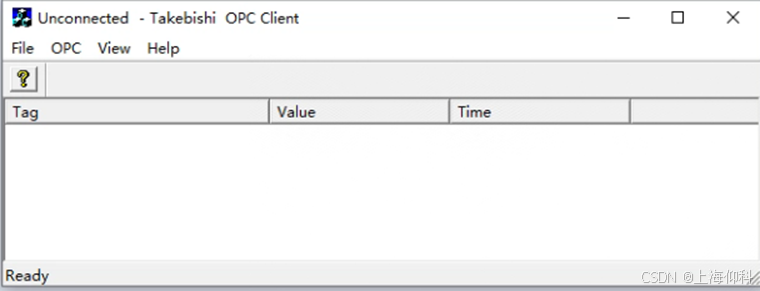

在opc da 服务器的电脑上打开opc client软件

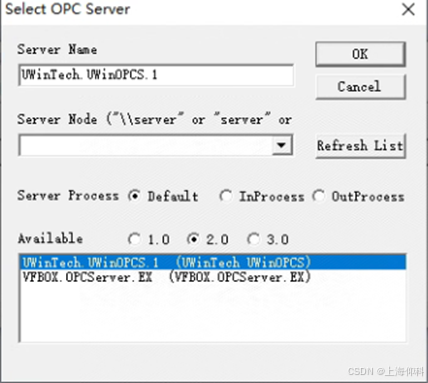

点击菜单中的“OPC-connect”，可以搜索处网络中可的opc da服务器，选中要连接的服务器名称。本例选中：UWinTech.UWinOPCS.1 （opc da服务器的名称）

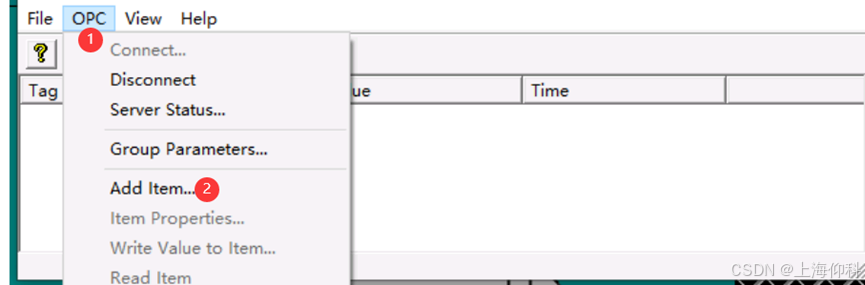

查找数据的标签名称。选择菜单“OPC-Add item”，查找此服务器上的数据标签名称。如要查看“LG_V301B_AV”的数据。
选中会显示数据如下：

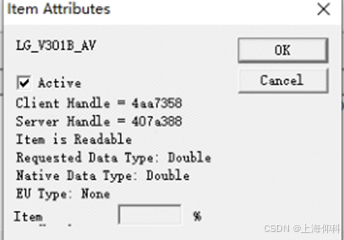

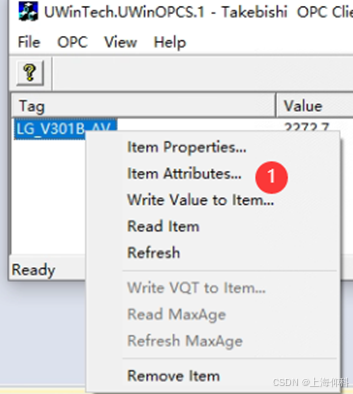

在采集点上电右键，选中“Item Attributers”
可以查看数据的“数据类型”为“Double”
以上参数在配置网关时会使用的到。OPC服务器的名称UWinTech.UWinOPCS.1。要采集的点名称：LG_V301B_AV，数据类型Double，

5 配置网关采集opc da数据

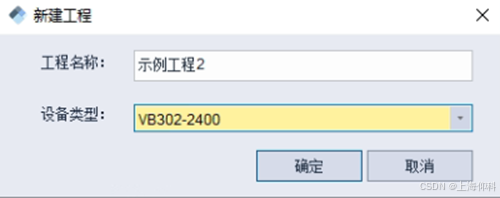

在电脑上安装VFBOX STUDIO软件。打开VS配置软件，新建工程，设备类型参考网关上的小标签。可选的型号有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

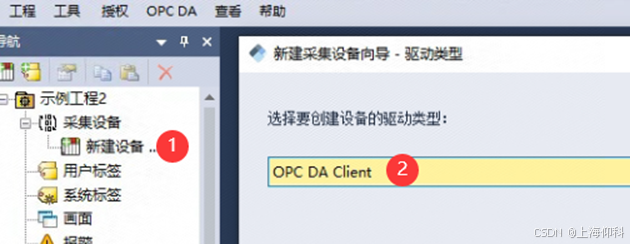

新建设备，设备驱动类型选择OPC da client

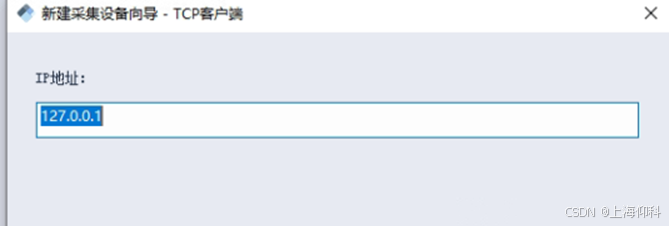

下面的IP地址不用修改。

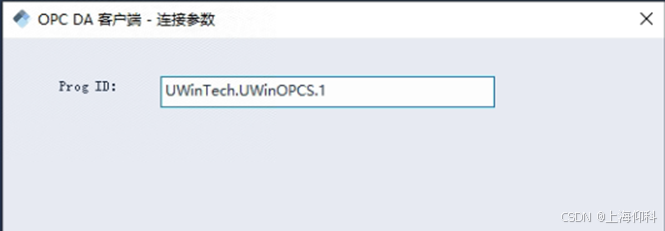

输入OPC DA服务器的名称

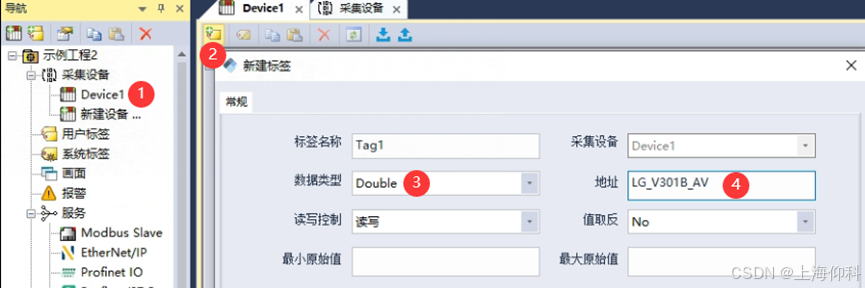

新建一个采集点，输入对应的数据类型和点名称。读写控制只能选读和写。如果要写数据到服务器，读写控制设置成写。
点击“下载”，把工程下载到网关中。

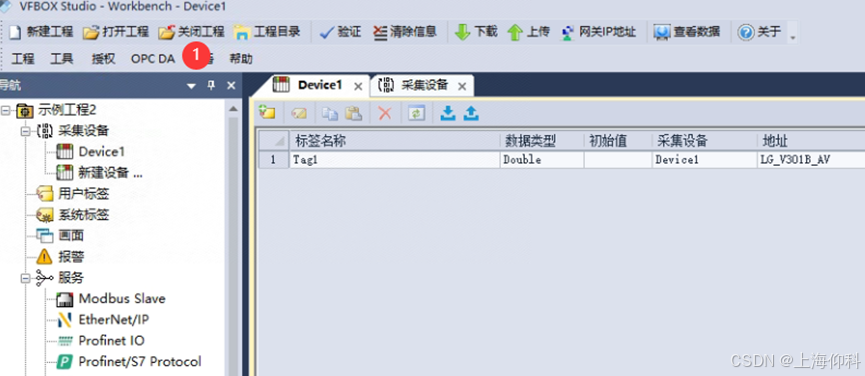

点击菜单启动OPC DA 驱动。每次工程有修改，下载后都需要停止一下驱动，然后在启动OPC DA驱动。
如果需要电脑启动后，自动启动OPC Da驱动。可以点击“Enable OPC DA Driver Auto Startup”。

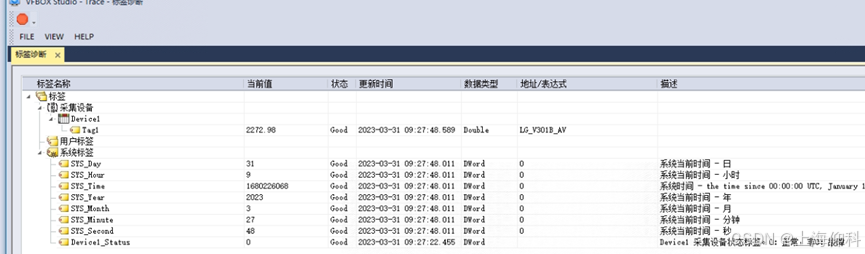

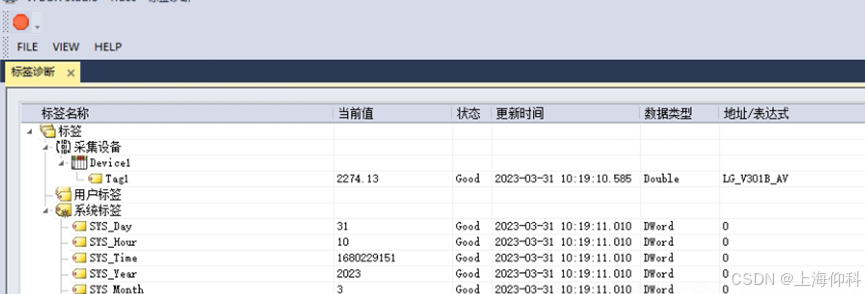

点击“查看数据”可以看到网关采集到的数据。

6 网关写数据到mysql数据库

在电脑上安装mysql数据库。完成安装后，关闭电脑上的防火墙和杀毒软件。
登录数据库后，选择Schemas，右键选择Create Schemas，输入名称

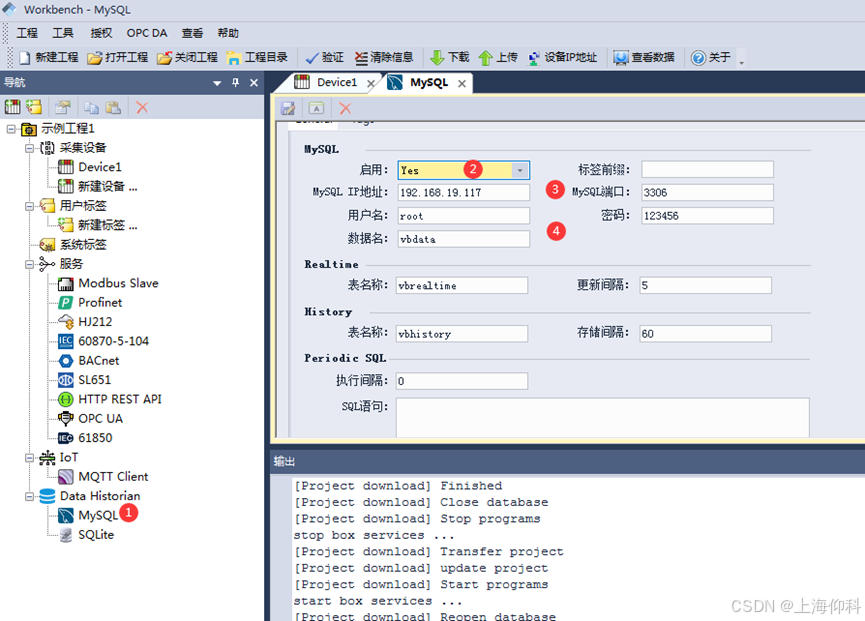

打开VS网关配置软件，在导航栏选择MySQL，启用设置成Yes，输入MySQL的IP地址、端口、用户名、密码以及表名。表名不能为空。

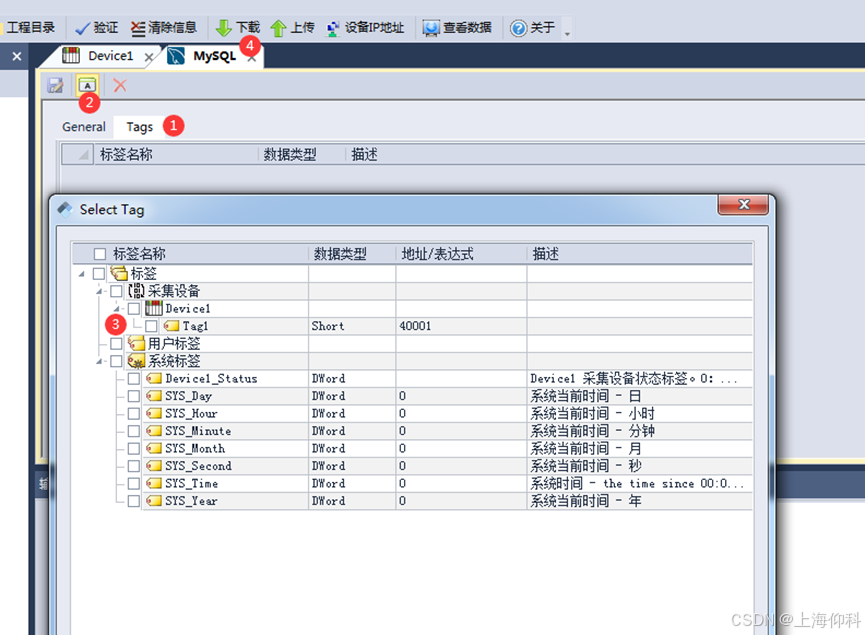

到Tags中，添加要写入数据库的标签，然后下载到网关

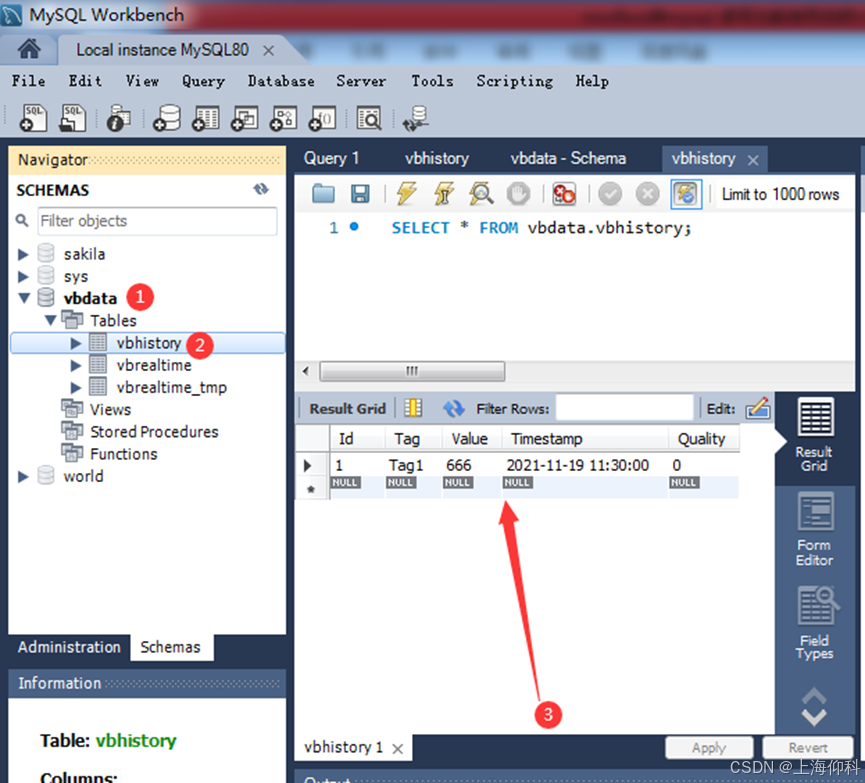

下载完后打开MySQL，右键vbdata，选择Refresh All，然后再右键vbhistory，选择Select Rows，就可以看到数据

7 安装mysql数据库

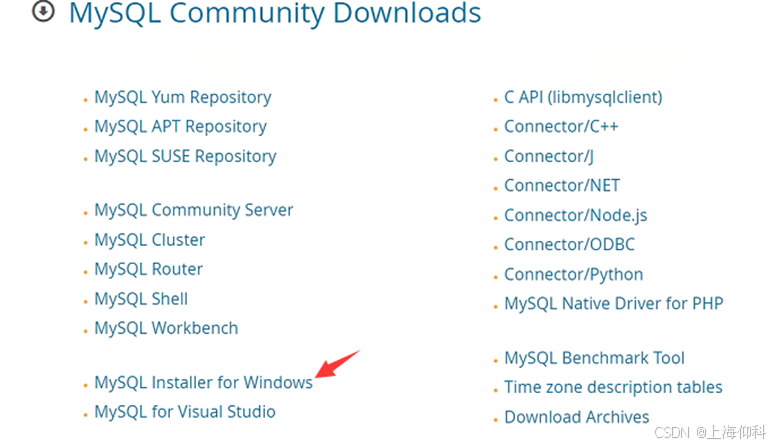

在服务器或者电脑上安装mysql数据库。到MySQL官网下载安装文件，以下载MySQL Community (GPL) Downloads为例说明。下载下图中箭头所指的版本。https://dev.mysql.com/downloads/

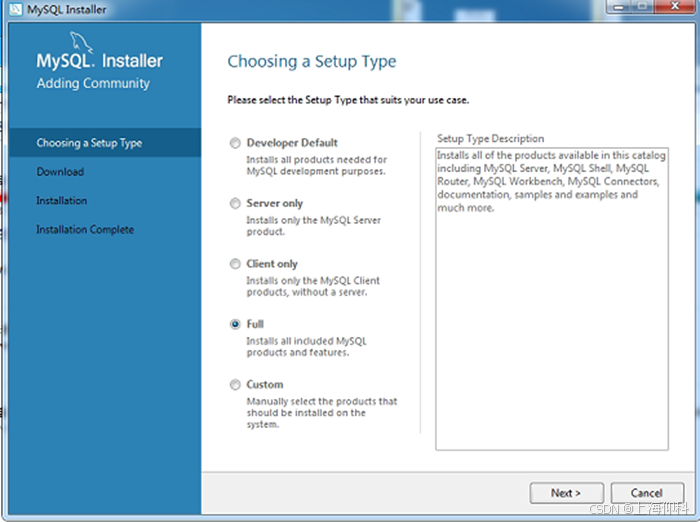

安装时使用完整安装。

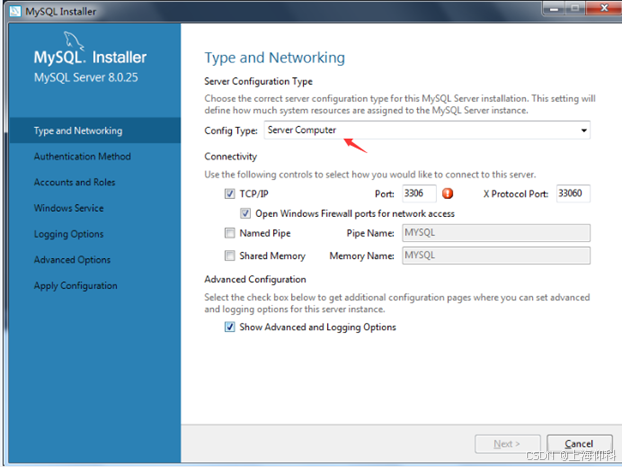

Config Type如下：

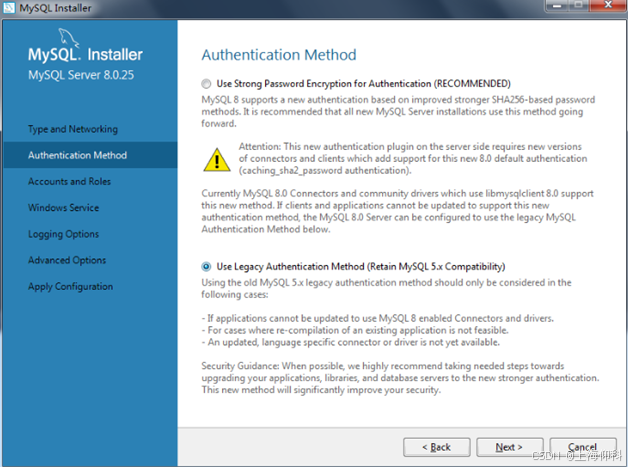

密码验证选择和5.x的兼容。

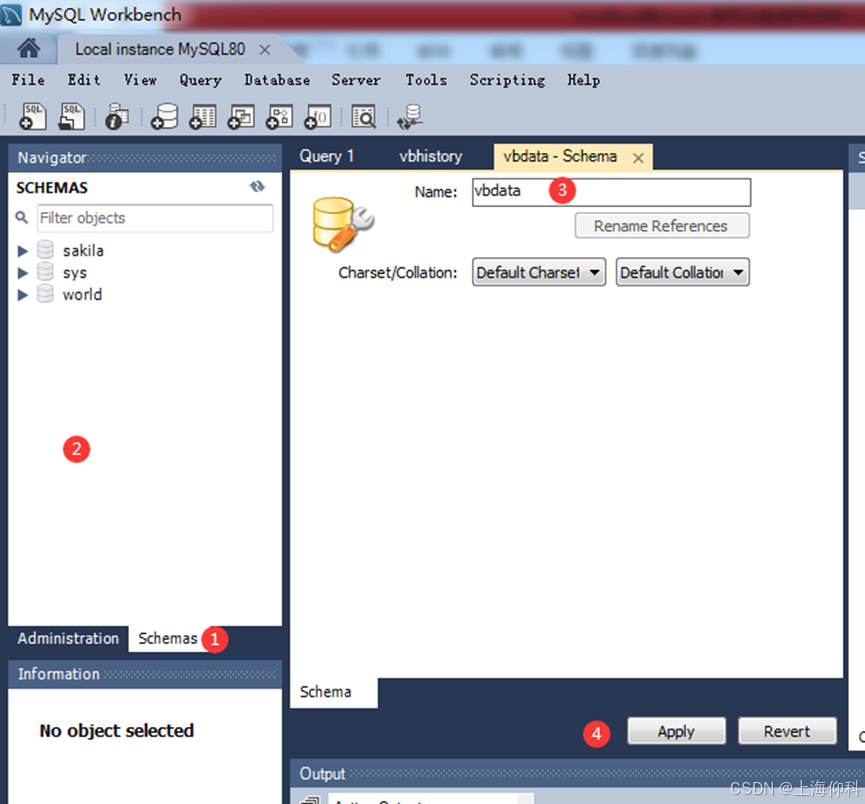

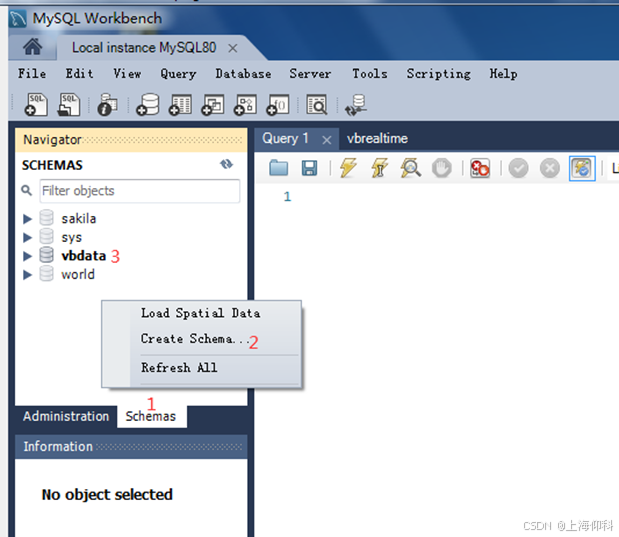

运行MYSQL Workbench软件。点击Schemsa（1），在左边的空白处点击右键，然后点击“Create Schema”（2），建立一个数据表，名称为：vbdata（3）。

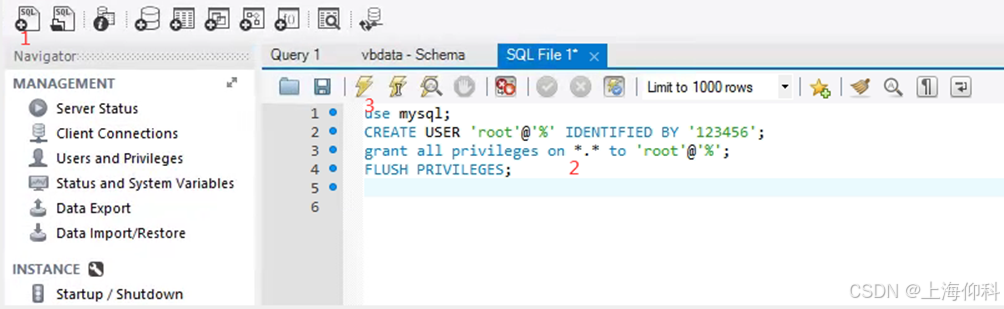

如果是V5.X以上的版本，安装完成后执行以下信息。root 123456改成数据库的用户名和密码。
use mysql;
CREATE USER ‘root’@‘%’ IDENTIFIED BY ‘123456’;
grant all privileges on . to ‘root’@‘%’;
FLUSH PRIVILEGES;
选中vbdata数据库，按如下顺序执行：
关闭电脑上的防火墙和杀毒软件。

8 在服务器上运行仰科OPC DA采集软件

如果OPC DA服务器上不能安装VS软件。可以把VFBOXOPCClient复制到OPC DA服务器上运行，VFBOXOPCClient不需要安装，打开直接使用。

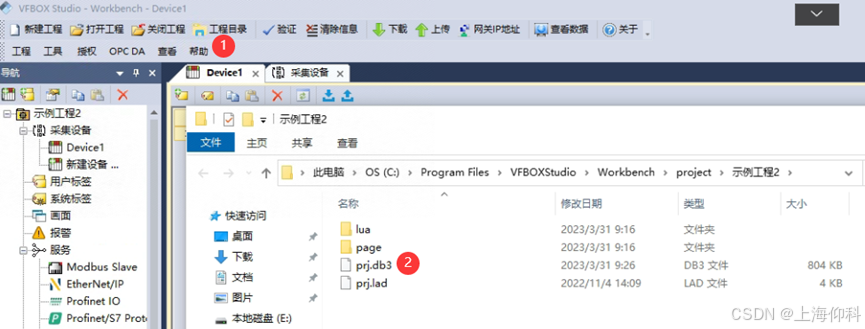

在其他电脑上安装VS软件，并按上面的步骤配置好参数，点击下载，把工程下载到网关中。然后，点击工程目录，打开工程目录。
点击“关闭工程”，关闭当前工程。

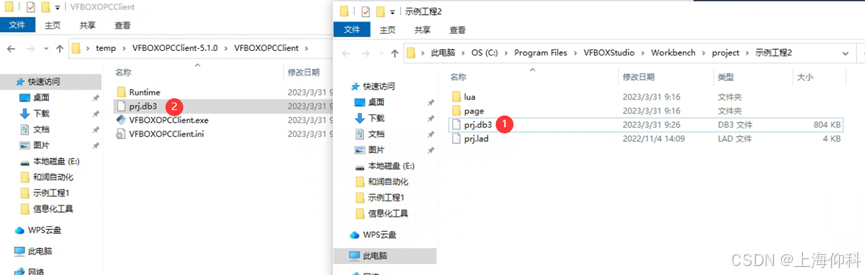

把VFBOXOPCClient整个目录复制到OPC DA服务器上。复制prj.db3到VFBOXOPCClient目录下。

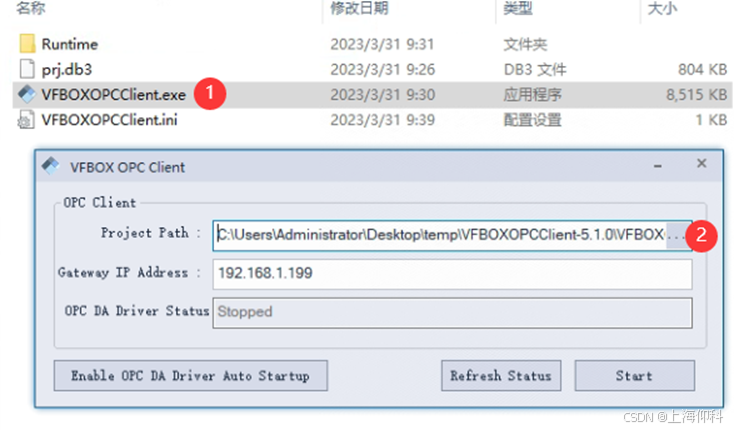

用管理员权限打开VFBOXOPCClient.exe软件，点击2处，加载prj.db3工程文件。在Gateway IP Address，输入网关的IP地址。点击Start，启动OPC DA采集服务。
如果需要电脑启动，自动启动OPC DA 采集，点击“Enable OPC DA Driver Auto Startup”
点击配置参数电脑上的VS软件上的“查看数据”。看一下数据情况。注意配置参数的电脑一定要“停止OPC DA驱动”，看一下是否采集到数据。
如果工程有修改，需要重新下载到网关，需要重新把prj.db3工程文件复制到OPC DA服务器。停止服务，再启动服务。按上面从头开始的流程在做一遍。
