bacnet mstp设备数据 转 HJ212项目案例

目录
1 案例说明
2 VFBOX网关工作原理
3 使用YABE软件读取BACNET MSTP设备信息
4 配置网关采集BACNET MSTP数据
5 用HJ212协议转发数据
6 212功能测试
7 案例总结

1 案例说明

1. 使用Yabe软件获取bacnet mstp设备信息，如果已知bacnet设备信息，可跳过此步骤。
2. 配置VFBOX网关采集bacnet设备数据。
3. 网关通过HJ212转发数据

2 VFBOX网关工作原理
VFBOX网关是协议转换网关，是把一种协议转换成另外一种协议。网关可以采集西门子，欧姆龙，三菱，AB PLC，DLT645，DLT698电表，modbus rtu tcp，环保的HJ212协议，opc ua和opc da，电力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT现场总线协议，bacnet，MQTT，mysql，sqlserver数据库。不同型号的网关支持不同的协议，具体支持的协议参考网关侧面标签上的型号。依托500多种型号的网关产品，可以实现多种不同协议之间的互联互通。
网关连接在不同协议的设备之间，就像一个“翻译”，把一种设备支持的协议，转换成另一种设备支持的协议，从而实现两个不同协议的设备之间的数据交换。工作架构如下：

3 使用Yabe软件读取bacnet mstp设备信息

1. BACnet设备通过串口线连接到电脑。在电脑上打开yabe软件。

2. 选择菜单“Functions”下的“添加设备”。

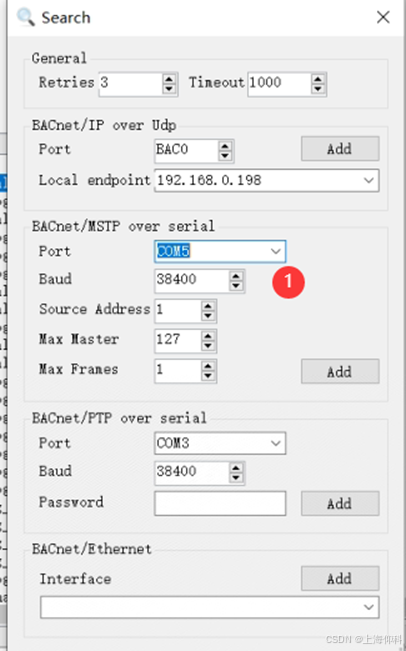

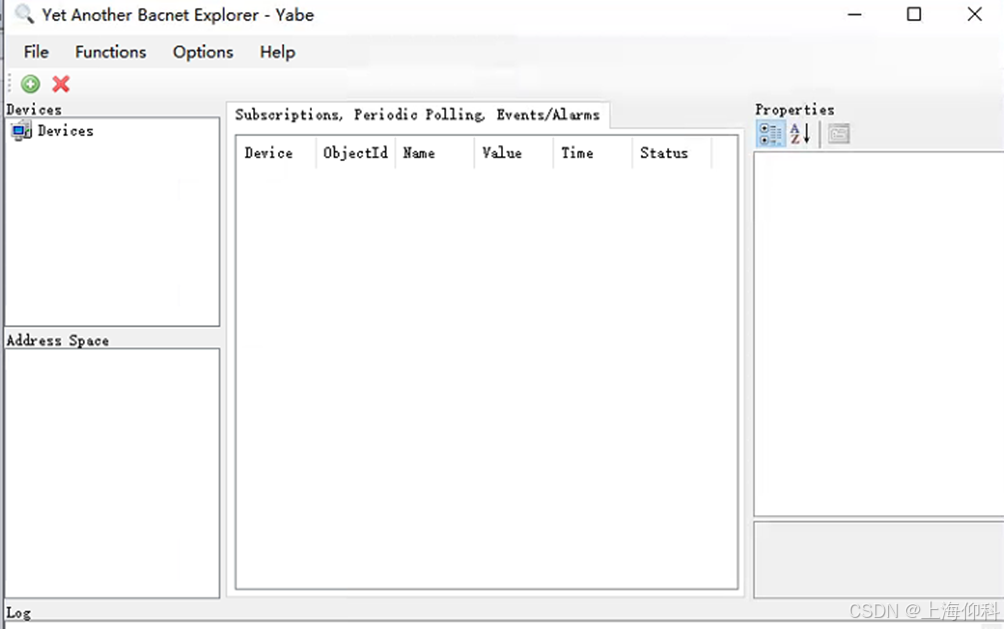

3. BACnet mstp设备通过串口线连接电脑，在“BACnet/IP over serial”字段中进行相应的设置，波特率用38400，Port选择mstp设备连接到电脑的串口号，source address可以设置成1，,点击“Add”按钮。

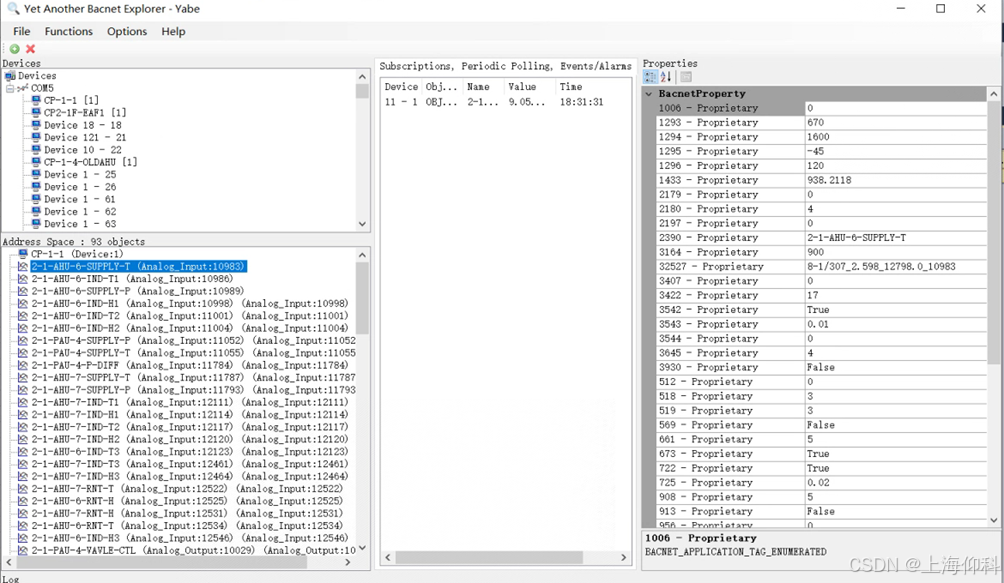

4. 点击add后，可以看到yabe扫描到的mstp设备。选中一个设备，可以看到设备的ID，点位寄存器信息。Device：1 说明设备的ID是1，Analog_Input：10983是点位的属性和地址。可以把某个点位按住鼠标不放开，把点位拖到中间的窗口显示点位的数值。


4 配置网关采集bacnet mstp数据

1. 打开VFBOX studio软件。新建工程，设备类型选择网关的实际型号。可选的型号有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

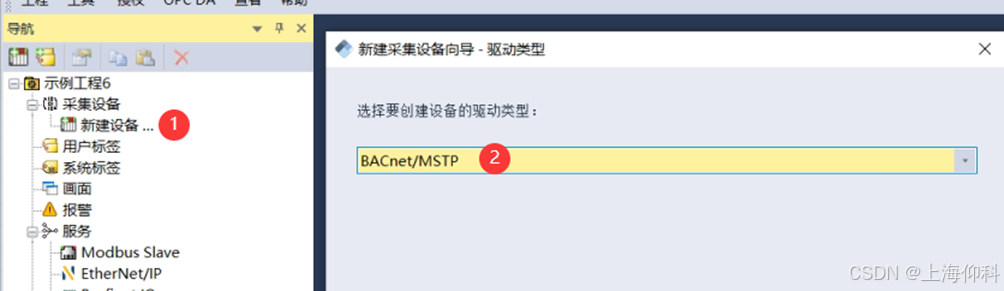

2. 点击新建设备，选择BACnet MSTP

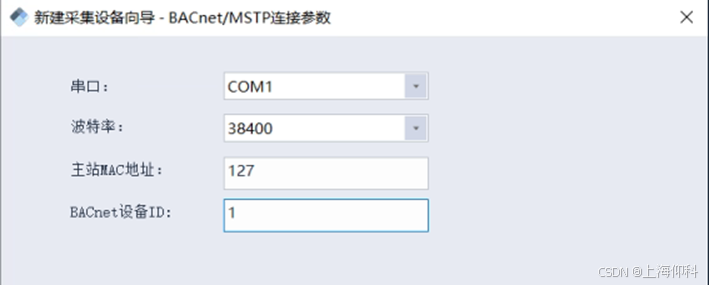

3. 串口：mstp设备连接的网关的串口号。波特率：mstp设备的波特率（一般是38400）。主站MAC地址：网关的MAC地址，这个地址不能和mstp设备的mac地址一样。BACnet设备ID：mstp设备的ID，yabe软件上读取的Device后面的数字。

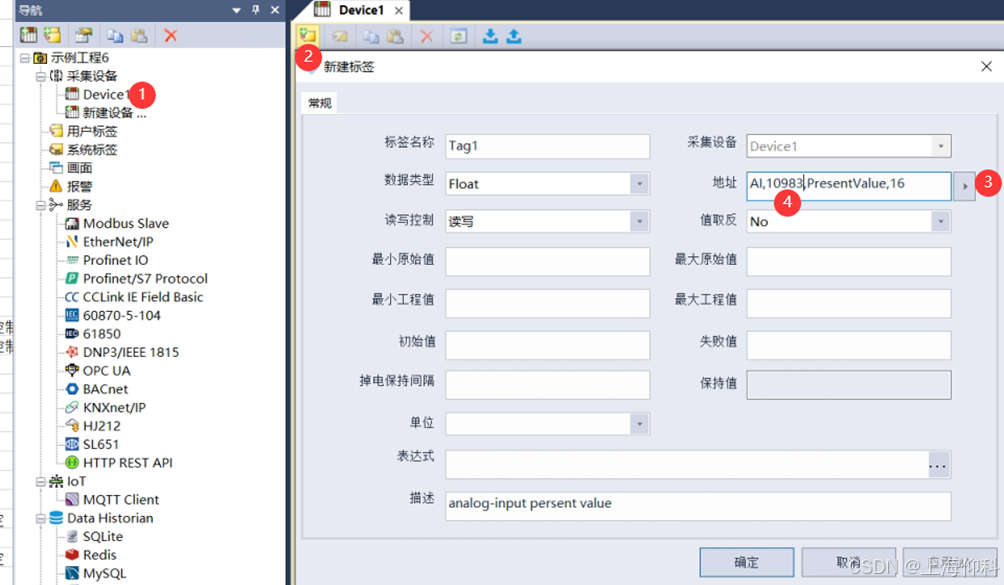

4. 按如下顺序，添加一个点位，10983是yabe读取的点位地址。


5. 地址说明：

6. Analog Input—模拟输入对象，AnalogOutput–模拟输出对象， AnalogValue–模拟值对象

7. Binary Input–二进制输入对象，Binary Output 二进制输出对象，Binary Value–二进制值对象

8. Multi state 是多态对象。

9. input是只读，outpu读写，value读写

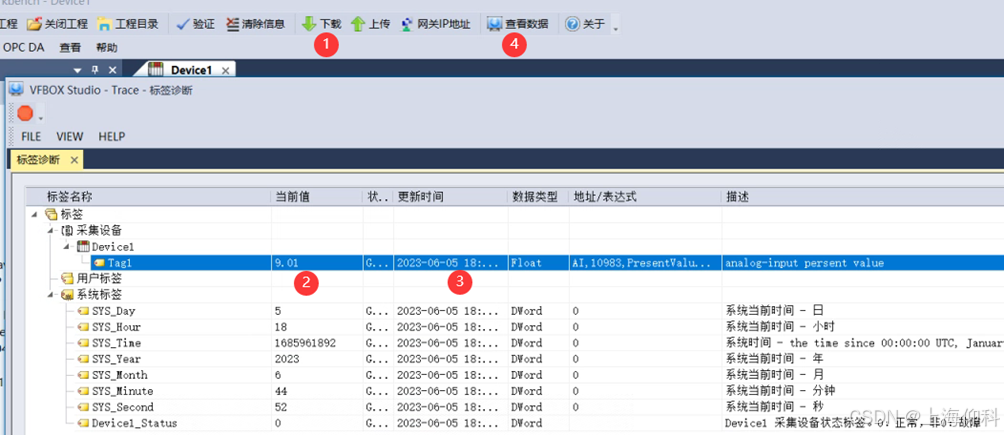

10. 完成配置后，点击“下载”，点击“查看数据”可以看到采集到的数据


5 用HJ212协议转发数据

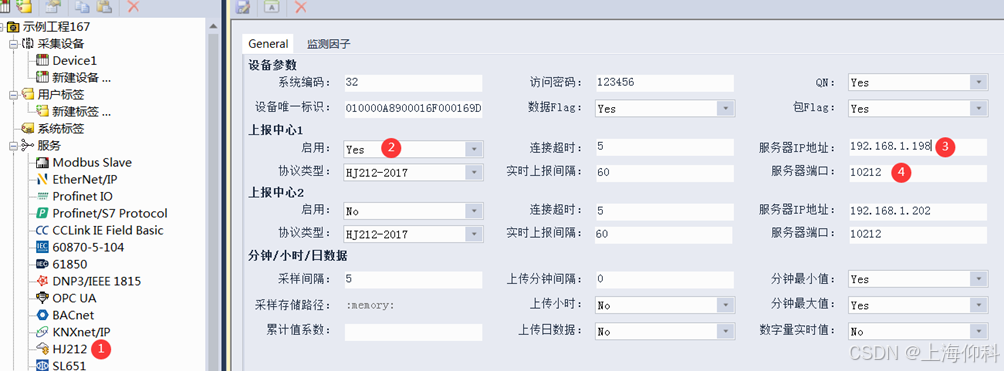

1. 到菜单“服务”下，点击HJ212，启用HJ212服务。网关可以上报到两个中心。如果只上报一个，则启用一个即可。


选项 说明
系统编码ST 环保平台提供
访问密码PW 环保平台提供。如果没有，则设置为空。
设备唯一标示MN 环保平台提供
QN，数据Flag，报Flag 环保平台如果不需要这些参数，则设置为No。没有特殊说明，使用默认Yes即可。
实时命令编码 使用默认2011
连接超时 默认5秒。网关5秒内不能和中心建立连接，会重新尝试建立连接。
服务器IP地址
服务器端口 环保平台的IP和端口
协议类型 一般选择HJ212-2007
实时上报间隔 默认60秒。网关每隔60秒上报一次实时数据。

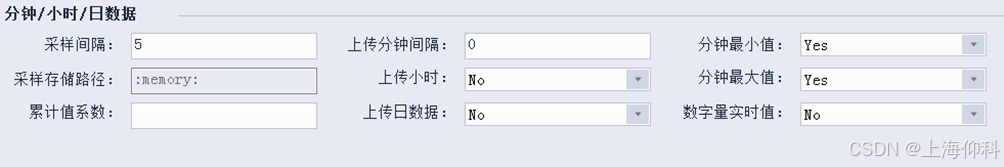

“分钟/小时/日数据”是发送相应的分钟，小时，日数据给环保平台。此功能为选配功能，标准网关不包含此功能，如有需要，请联系客服开通。
选项 说明
采集间隔 默认5秒。网关采集外部设备数据的间隔。
上传分钟间隔 单位：分钟。
上报分钟数据的间隔。
上传小时 设置成Yes，则上报小时数据。
上传日数据 设置成Yes，则上传日数据
分钟最大值
分钟最小值 设置成Yes，则上报这两个数据
数字量实时值 设置成Yes，则对数字量不做平均计算，上报实时值。
累积值系数 数据放大的倍数。如填写10，则上报的值都放大10倍。

6 212功能测试

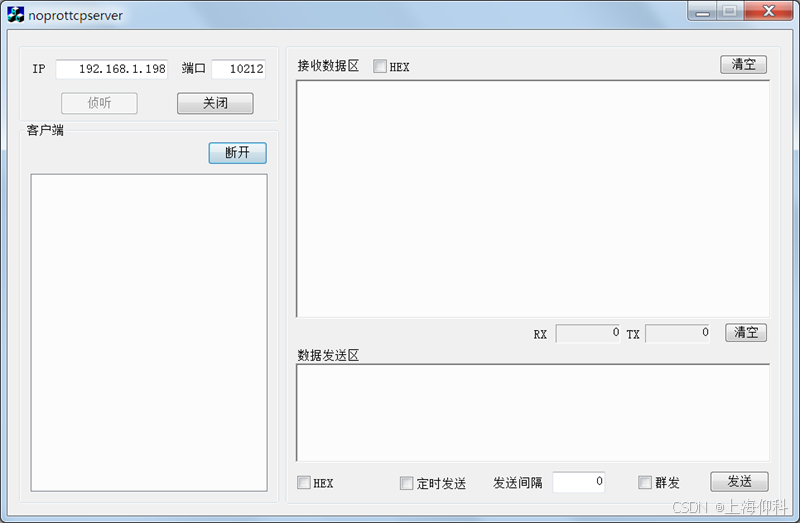

1. 在电脑上打开测试软件。把电脑的IP地址配置成192.168.1.198，并把IP配置成电脑的IP地址，端口填写10212，然后点击侦听。

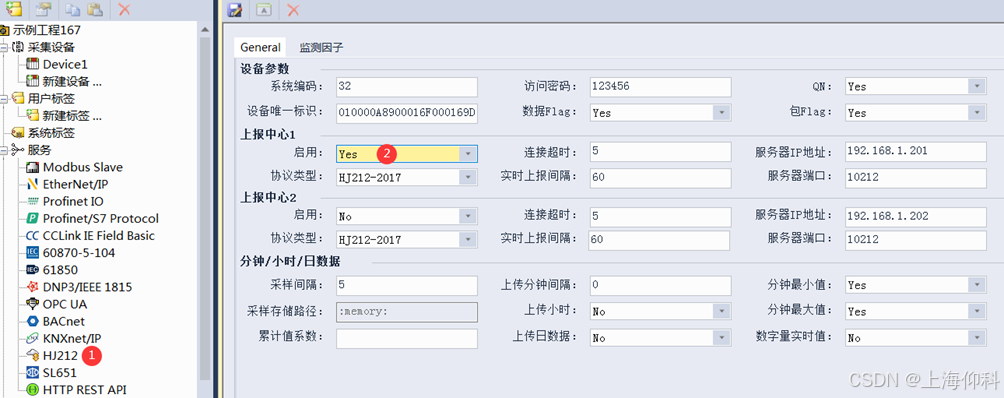

2. 配置网关参数如下：

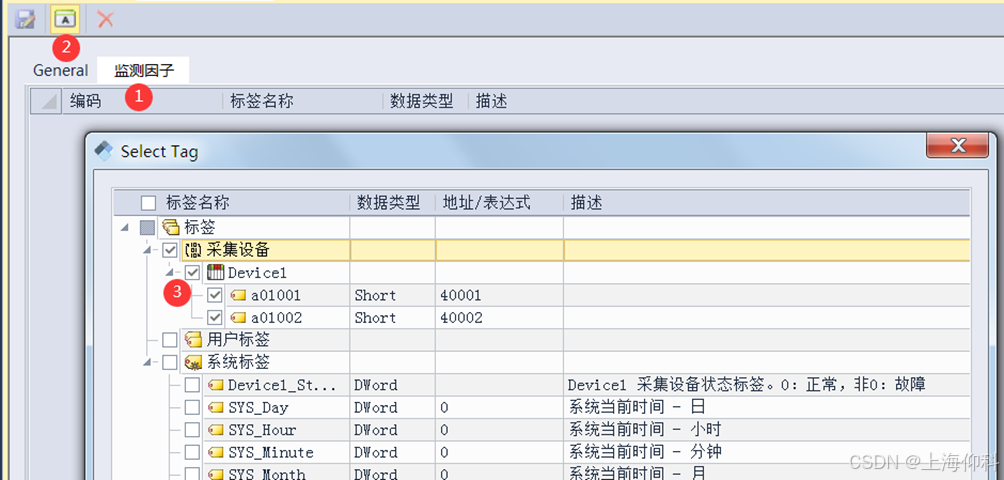

3. 把要上传的数据添加到“检测因子”下面。


4. 配置完成后，点击下载，把工程下载到网关中。

5. 关闭电脑上的防火墙和杀毒软件。

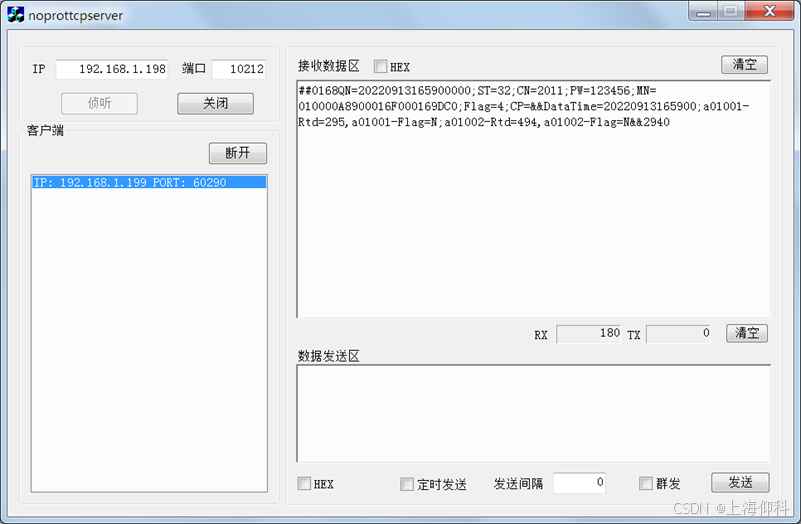

6. 等待一段时间后，软件会收到网关发送上来的数据。


7 案例总结
使用协议转换网关可以很方便的实现不同协议的设备之间的数据转换。大量节省了项目实施过程的时间成本，人力成本。VFBOX网关产品都是工业级品质，符合工业应用的场景。只需要简单的参数配置，可以很快完成设备和系统之间的连接。方案优点：

1. 不需要修改设备里的程序。
2. 不影响设备原有的工作方式和功能。
3. 只需要简单的配置就可以实现功能需求。
4. 设备长期稳定工作。
5. 网关运行架构如下
