职责链模式是一种设计模式，用于创建一个处理请求的对象链。模式中，每个处理者都可以处理请求，若无法处理则将请求传递给下个处理者。在学校的采购审批案例中，通过职责链模式，避免了传统方案中的分支判断，降低了审批系统中各部分的耦合，提高了代码的可维护性。然而，过长的职责链可能影响性能，需要注意控制链的长度。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、职责链模式介绍

职责链模式，又叫责任链模式，为请求创建了一个接受者对象的链。这种模式对请求的发送者和接受者进行解耦。职责链模式中，每个接收者都包含对另一个接收者的引用。如果一个对象不能处理该请求，那么它会把相同的请求传给下一个接收者，依次类推。

职责链模式，使多个对象都有机会处理请求，从而避免请求的发送者和接收者之间的耦合关系。将这个对象连成一条链，并沿着这条链传递该请求，直到有一个对象处理它为止。

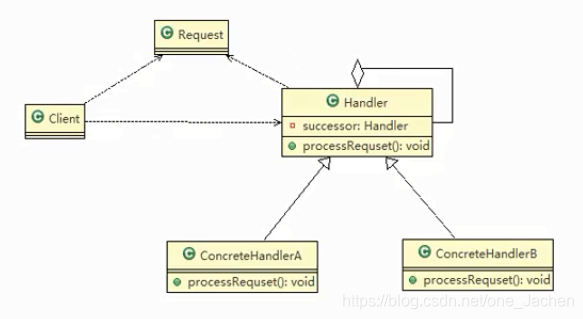

二、职责链模式原理

说明：

1）Handler：抽象的处理者。定义了一个处理请求的接口，同时含有另外Handler

2）ConcreteHandlerA/ConcreteHandlerB：具体的处理者。处理它自己负责的请求，可以访问它的后继者（即下一个处理者）。如果可以处理当前请求，则处理，否则就将该请求交个后继者去处理，从而形成一个职责链

3）request：含有多个属性，表示一个请求

三、职责类模式例子

学校有OA系统的采购审批项目，需求是：1）采购员采购教学器材；2）如果金额小于等于5000，由教学主任审批；3）如果金额小于等于10000；由院长审批；4）如果金额小于等于30000，由副院长审批；5）如果金额超过30000以上，由校长审批。请设计程序完成采购审批项目。

第一种解决方案：传统方案

传统方式是接收到一个采购请求后，根据采购金额来调用对应的Approver完成审批。但在传统方式中，客户端会使用到分支判断来对不同的采购请求处理，这样存在如下问题：①如果各个级别的人员审批金额发生变化，在客户端也需要变化；②客户端必须明确地知道有多少个审批级别和访问。这样对一个采购请求进行处理和Approver就存在强耦合关系，不利于代码的维护。我们可以使用职责链模式来解决上述问题。

第二种解决方案：职责链模式

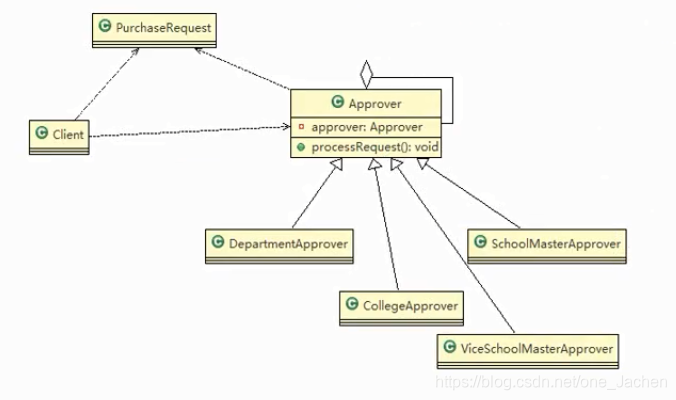

类图如下所示：

代码如下所示：

创建PurchaseRequest类：

//请求类
public class PurchaseRequest{

    //请求类型
    private int type = 0;

    private float price = 0.0f;

    private int id = 0;

    public PurchaseRequest(int type, float price, int id){
        this.type = type;
        this.price = price;
        this.id = id;
    }

    public int getType(){
        return type;
    }

    public float getPrice(){
        return price;
    }

    public int getId(){
        return id;
    }
}

创建Approver抽象类及其子类：

public abstract class Approver{

    private String name;

    //下一个处理者
    Approver approver;

    public Approver(String name){
        this.name = name;
    }

    //下一个处理者
    public void setApprover(Approver approver){
        this.approver = approver;
    }

    //处理审批请求的方法，得到一个请求，处理是子类完成，因此该方法做成抽象
    public abstract void processRequest(PruchaseRequest request);
}

public class DepartmentApprover extends Approver{

    public DepartmentApprover(){
        super(name);
    }

    public void processRequest(PurchaseRequest request){
        if(request.getPrice() <= 5000){
            System.out.println("请求编号id =>" + request.getId() + "被" + this.name + "审批");
        } else {
            approver.processRequest(request);
        }
    }
}

public class CollegeApprover extends Approver{

    public CollegeApprover(){
        super(name);
    }

    public void processRequest(PurchaseRequest request){
        if(request.getPrice() > 5000 && request.getPrice() <= 10000){
            System.out.println("请求编号id =>" + request.getId() + "被" + this.name + "审批");
        } else {
            approver.processRequest(request);
        }
    }
}

public class ViceSchoolMasterApprover extends Approver{

    public ViceSchoolMasterApprover(){
        super(name);
    }

    public void processRequest(PurchaseRequest request){
        if(request.getPrice() > 10000 && request.getPrice() <= 30000){
            System.out.println("请求编号id =>" + request.getId() + "被" + this.name + "审批");
        } else {
            approver.processRequest(request);
        }
    }
}

public class SchoolMasterApprover extends Approver{

    public SchoolMasterApprover(){
        super(name);
    }

    public void processRequest(PurchaseRequest request){
        if(request.getPrice() > 30000){
            System.out.println("请求编号id =>" + request.getId() + "被" + this.name + "审批");
        } else {
            approver.processRequest(request);
        }
    }
}

创建Client类：

public class Client{

    public static void main(String[] args){
        PurchaseRequest request = new PurchaseRequest(1, 31000F, 1);

        DepartmentApprover deptApprover = new DepartmentApprover("张主任");
        CollegeApprover collegeApprover = new CollegeApprover("李院长");
        ViceSchoolMasterApprover vsmApprover = new ViceSchoolMasterApprover("王副校长");
        SchoolMasterApprover smApprover = new SchoolMasterApprover("陈校长");

        deptApprover.setApprover(collegeApprover);
        collegeApprover.setApprover(vsmApprover);
        vsmApprover.setApprover(smApprover);
        smApprover.setApprover(deptApprover);

        deptApprover.processRequest(request);
    }
}
