k8s的CNI网络插件

CNI网络插件概念

Flannel-vxLan容器网络方案是普适性最高的默认选择；
影响容器网络性能最关键的因素是网络拓扑路径。

CNI插件一般由Daemon和Binary两部分组成。
CNI插件要负责的事情包括:

1. 给Pod配置网卡和IP等网络配置
2. 配置Network Policy
3. 打通Pod间网络的访问

• 打通Node间网络通道的手段？

1. Overlay隧道
2. VPC路由表
3. BGP路由

• Underlay网络模式的特点

1. 性能好
2. 可以和集群外资源互联互通

安装cni网络插件

在master节点上运行
以最常用的calico和flannel插件为例

cni是容器网络接口,作用是实现容器跨主机网络通信。

pod的ip地址段，也称为cidr

安装flannel网络插件(简单易用)

# 下载flannel插件的yml
wget https://raw.githubusercontent.com/coreos/flannel/master/Documentation/kube-flannel.yml

# 修改kube-flannel.yml中的镜像仓库地址为国内源
sed -i 's/quay.io/quay-mirror.qiniu.com/g' kube-flannel.yml

# 安装网络插件
kubectl apply -f kube-flannel.yml

查看kubeadm配置的默认pod网段和sv网段

参考: 修改pod网段

查看k8s的pod网段和svc网段

# kubeadm的配置信息存在config-map中
kubectl -n kube-system describe cm kubeadm-config |grep -i pod

# 查看pod网段和svc网段
kubectl -n kube-system describe cm kubeadm-config |grep -i net

安装calico网络插件(复杂灵活)

calico复杂和灵活,功能也更强大

安装calico-v3-25

只在master节点执行

• calicov3.25配置参考: 官方配置文档

# 下载calico-v3-25版的calico插件的yaml
wget https://docs.projectcalico.org/manifests/calico.yaml

修改定义pod网络CALICO_IPV4POOL_CIDR的值

要和kubeadm init pod-network-cidr的值一致

# 修改calico.yaml
vim calico.yaml

配置内容如下:
修改定义pod网络CALICO_IPV4POOL_CIDR的值和kubeadm init pod-network-cidr的值一致

## 取消注释
- name: CALICO_IPV4POOL_CIDR
  value: "10.244.0.0/16"

修改前

修改后

calico配置自动检测此主机的 IPv4 地址的方法

参考: 能预防一些cni错误

搜索env:在CLUSTER_TYPE下配置

# 自动检测此主机的 IPv4 地址的方法
- name: IP_AUTODETECTION_METHOD
  value: "interface=ens192"   # ens192为本地网卡名字

安装calico-v3.29.3

只在master节点执行

• calico官方文档-为本地部署cailico网络插件: https://docs.tigera.io/calico/latest/getting-started/kubernetes/self-managed-onprem/onpremises

下载calico-v3.29.3的yaml

• tigera-operator.yaml
• 文件作用: 部署 ‌Tigera Calico Operator‌，用于管理 Calico 生命周期（安装、升级、配置）‌

# 下载 tigera-operator.yaml
wget -c https://raw.githubusercontent.com/projectcalico/calico/v3.29.3/manifests/tigera-operator.yaml

参数	解释
Namespace:	创建 tigera-operator 命名空间。
ServiceAccount:	Operator 的权限账号。
ClusterRole/ClusterRoleBinding:	定义 Operator 的集群级权限。
Deployment:	启动 Operator 控制器 Pod。
CustomResourceDefinitions (CRDs):	注册 Calico 的自定义资源类型（如 Installation、APIServer 等）‌

• custom-resources.yaml
• 文件作用: 定义 ‌Calico 的安装配置参数‌，Operator 根据此文件创建 Calico 组件‌

# 下载 custom-resources.yaml
curl https://raw.githubusercontent.com/projectcalico/calico/v3.29.3/manifests/custom-resources.yaml -O

参数	解释
spec.calicoNetwork.ipPools	指定 Pod 的 IP 地址池（如 192.168.0.0/16）
spec.kubernetesProvider	适配的 Kubernetes 发行版（如 kubeadm、EKS）
spec.clusterType	网络模式（如 BGP、VXLAN、IPIP）
spec.componentResources	调整组件资源配额（如 typha、node)

执行安装Calico

只在master节点执行

# 先把master节点设为尽量不调度(可以调度)
kubectl taint nodes master node-role.kubernetes.io/master:PreferNoSchedule

# 安装 Operator，使其具备管理 Calico 的能力‌

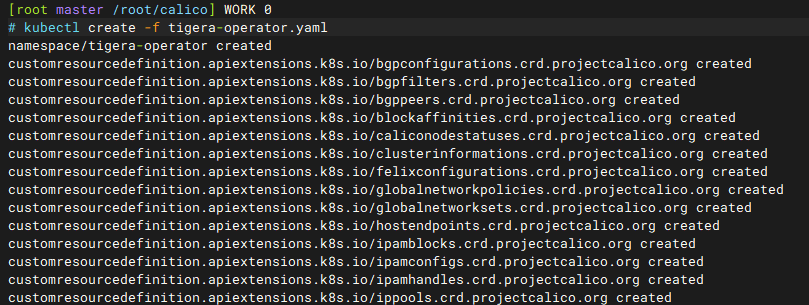

kubectl create -f tigera-operator.yaml

# Operator 监听 custom-resources.yaml 中的自定义资源，按配置生成 Calico 的 DaemonSet、Deployment 等核心组件‌
kubectl create -f custom-resources.yaml

查看calico的pod安装进度

# 查看 tigera-operator 空间下的pod状态
kubectl get pods -n tigera-operator -owide

# 查看 calico-apiserver 空间下的pod状态
kubectl get pods -n calico-apiserver -owide

calico安装常见错误

# 安装calico
kubectl apply -f calico.yaml

# 弹出警告信息
Warning: policy/v1beta1 PodDisruptionBudget is deprecated in v1.21+, unavailable in v1.25+; use policy/v1 PodDisruptionBudget
poddisruptionbudget.policy/calico-kube-controllers created
警告：policy/v1beta1 PodDisruptionBudget 在 v1.21+ 中被弃用，在 v1.25+ 中不可用； 使用 policy/v1 PodDisruptionBudget
poddisruptionbudget.policy/calico-kube-controllers 创建

排查步骤

# 查看下colico-pod的日志,确定错误信息
kubectl logs calico-node-xxx -n kube-system

解决办法

https://github.com/projectcalico/calico/issues/4570

# 把
apiVersion: policy/v1beta1
# 修改为
apiVersion: policy/v1

再次apply资源清单

# 然后再次执行资源清单即可
kubectl apply -f calico.yaml

# 查看nodes状态,已经是Ready(就绪)状态
kubectl get nodes
