软件工程基础复习_4.1

第4章需求分析（结构化方法）

需求分析是指开发人员通过细致的调查分析，详细准确和完整的理解，用户需要什么样的软件，将用户非形式的需求陈述转化为完整的需求定义，再将需求定义转换到相应的需求规格说明的过程，

4.1需求分析的特点，

• 问题的复杂性，
• 客户和开发者之间的交流障碍，
• 客户需求的易变，
• 客户描述的不一致性和完整性，

4.2需求收集，

• 需求收集的内容，
  需求收集需要收集以下几个方面的内容，数据需求，功能需求，性能需求，运行需求，其他方面的需求，
• 需求收集的方式，
  访谈，由开发人员向客户提出问题，分为程式化的访谈和非程式化的访谈，
  问卷调查，场景使用，用户资料收集等等，

4.3数据流建模，

数据流建模的方法是一种结构化的分析方法，自顶向下逐步分解的定义用户系统的需求，

• 数据流图
  数据流图的组成部分有4种，
  数据流，在数据流中用箭头表示，
  加工，在数据流图中用一个圆圈或圆角的方框表示，
  数据存储，用一个开口的矩形或双划线表示，
  数据的原点和终点，用正方形或立方体来表示，
  拓展符号，*（与），+（或），异或
• 分层数据流图，
  存数据流图有利于控制问题的复杂度，有利于描述大型系统，有利于用户的理解，

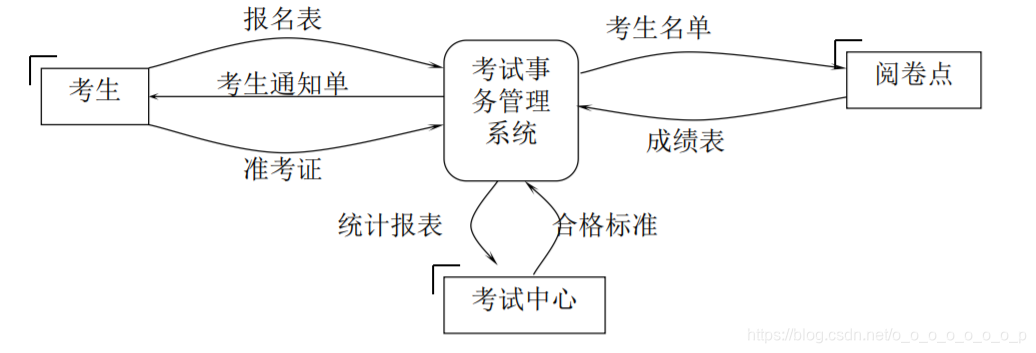

  顶层数据流图
  顶层数据流图只有一张，主要描述整个系统的作用范围，说明系统的边界，反映系统和外部环境之间的关系，

  底层数据流图
  底层数据流图有一些不必再进行分解的加工组成，

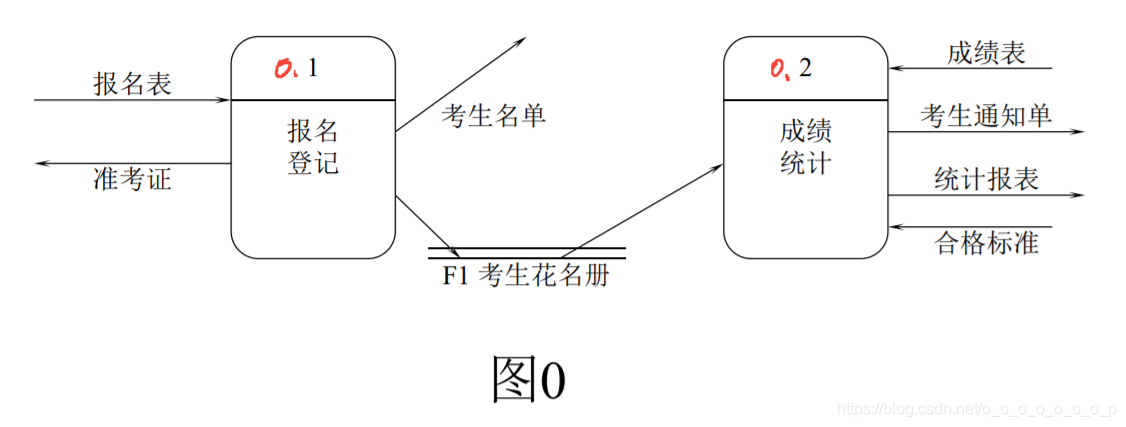

  中间层数据流图
  中间层数据流图是通过分解高层加工得到的，中还有一些加工，需要进一步分解，

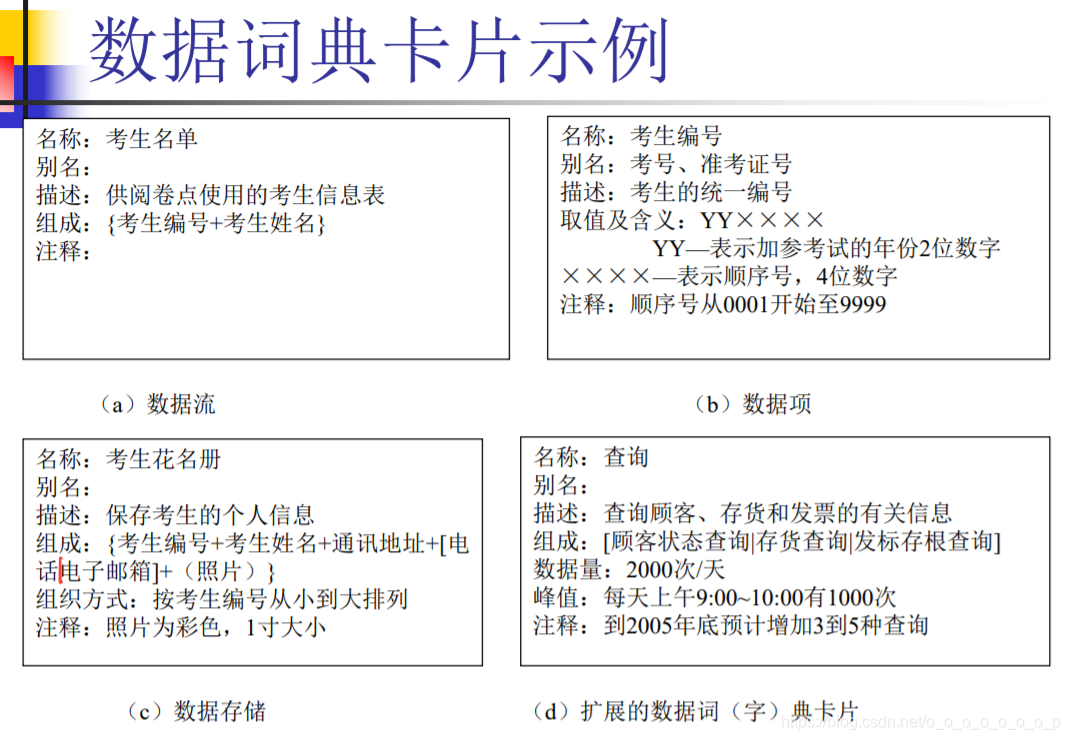

• 数据词典，
  数据词典是关于数据信息的集合，是对数据流图中的每个数据，包括数据流和数据存储，进行严格定义的场所，

• 加工说明，

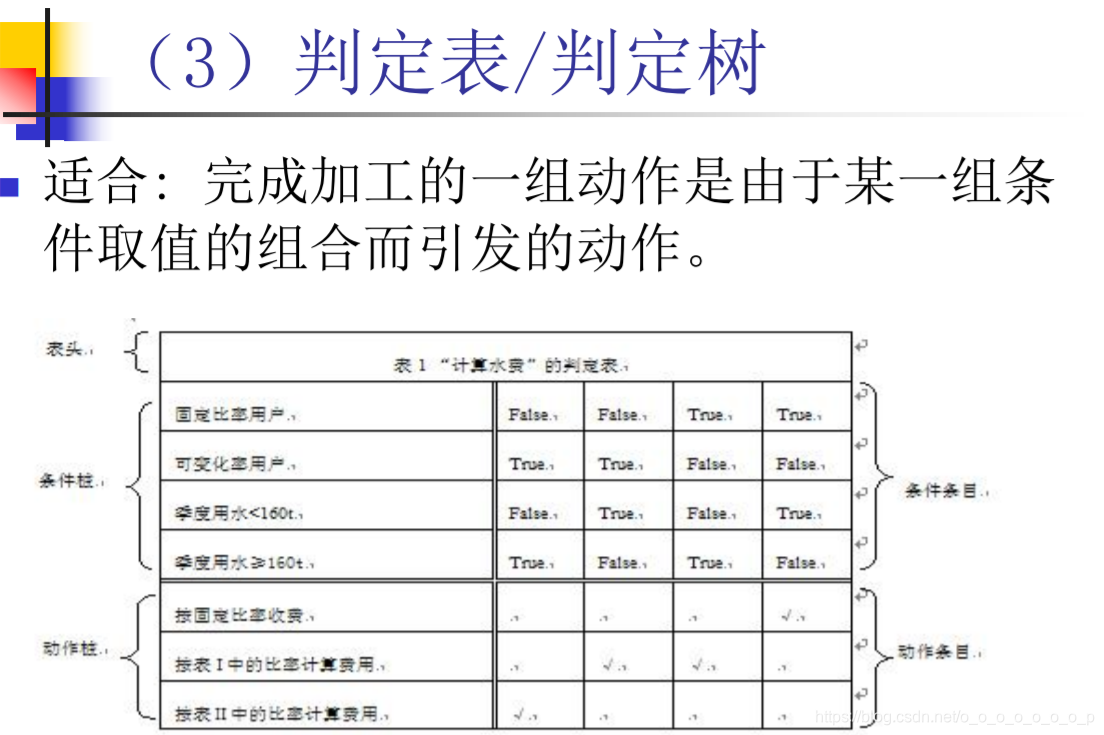

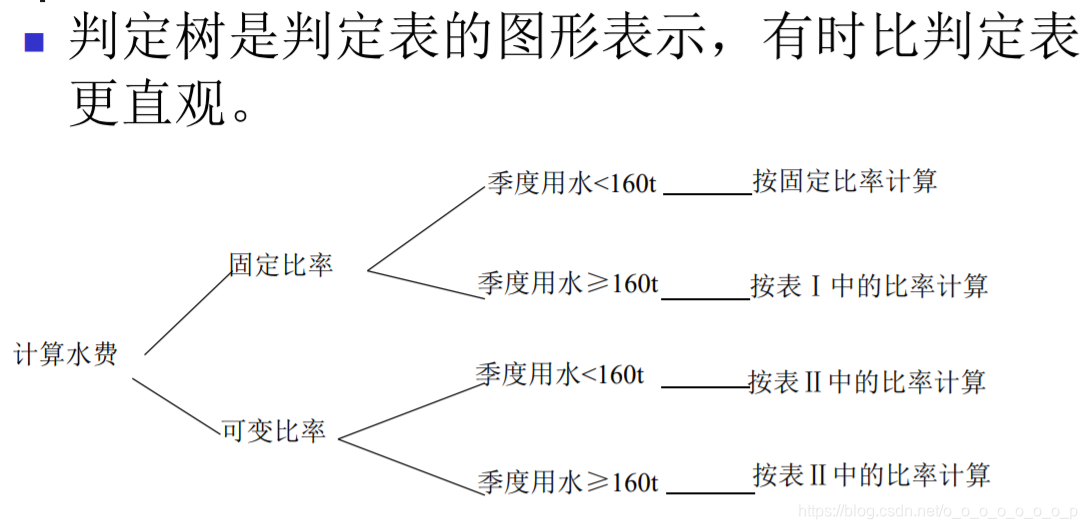

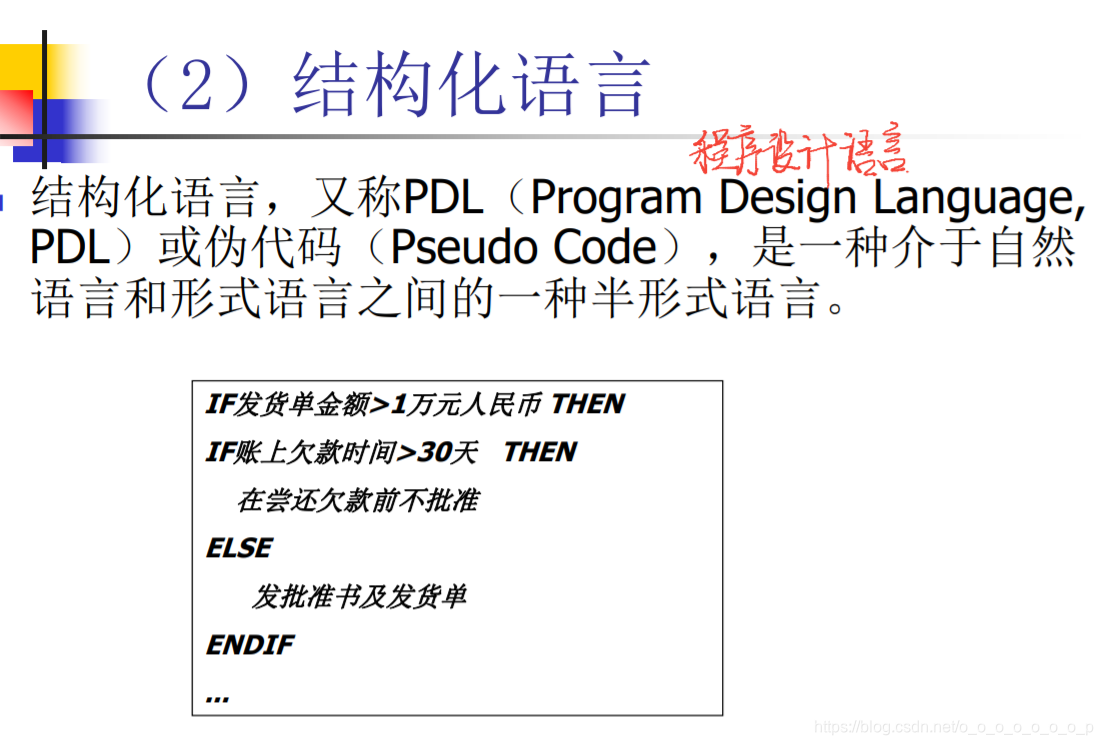

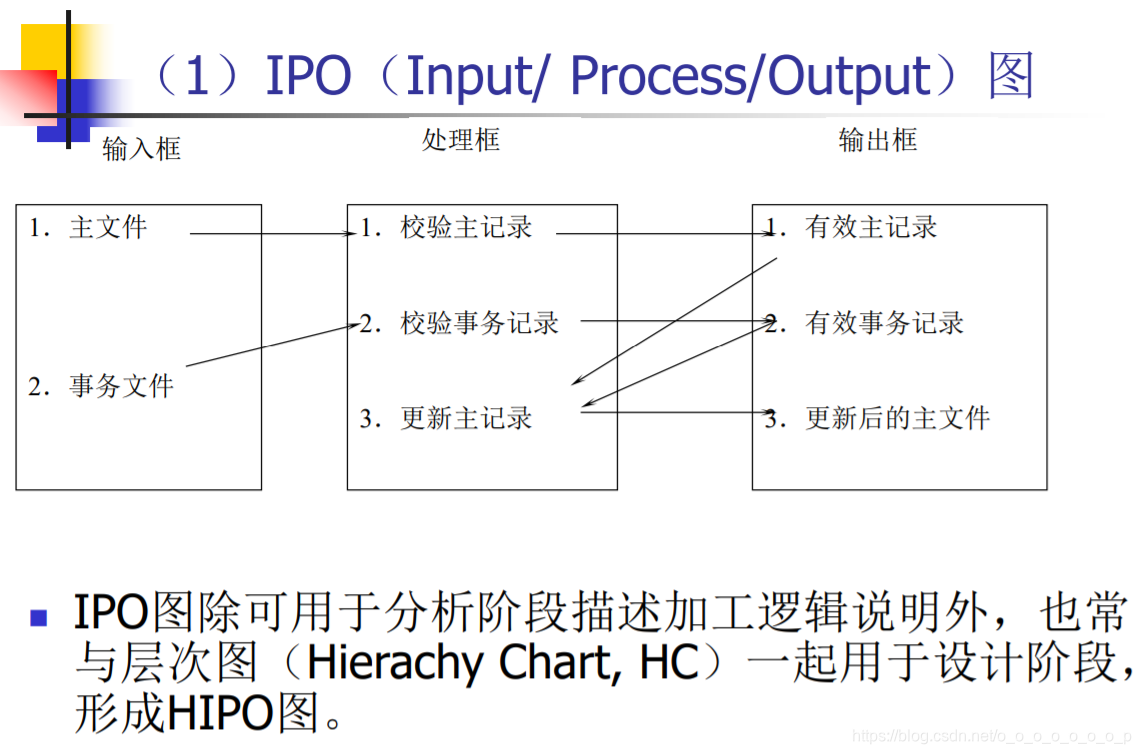

  加工说明是对数据流图的基本加工进行说明，可以采用以下的方法，Ipo图，结构化语言，判定表，判定数等等，





IDEF0功能建模，

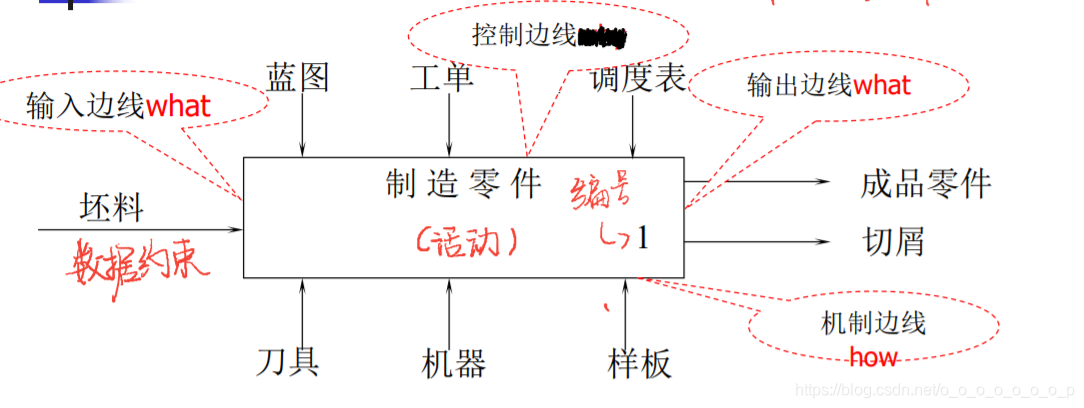

• Idef0图
  Idef0图的主要元素是盒子以及箭头，盒子代表系统的功能，箭头表示系统处理的数据约束，
  Idef零功能建模方法要求一张Idef0图中的盒子最多只能有6个，子图还要求不少于三个，盒子至少有一个控制箭头，箭头只能水平或竖直

  Idef0图中的箭头表示了系统的数据约束，箭头又可分为，分支箭头，汇合箭头，通道箭头，双向箭头，虚线箭头，选择箭头，
  通知箭头，表示多个活动需要同一种数据或一种数据的不同成分，
  汇合箭头，表示多个活动产生同一种数据，
  通道箭头，表示箭头描述的数据约束不出现在子图或父图中，
  双向箭头，表示两个盒子的活动互为输入或互为控制，且将先触发的盒子放在较高的位置上，
  虚线箭头，表示活动触发的先后顺序，
  选择箭头，表示数据的选择关系，
  注意，一条边线上最多有4个箭头，
• 分层Idef0，
  为了明确分解过程中数据和图形间的关系，采用Icom码和节点号来进行标识，
  Icom分别表示，来自父盒子的输入，控制，输出，机制边线，并在字母之后跟上数据约束在父盒子中的数字顺序号，
  节点号，节点号用来表明图形或盒子在分层Idef0图中的位置，
• Idef0图的建模步骤，
  确定建模的范围，观点及目的；建立系统的内外关系图；建立a0图的一系列子图；书写文字说明。

4.5Idef1x数据建模，

Idefex方法是Idefe方法的拓展版本，Idef1用来表示系统的信息结构和语义，Idefex方法增强了图形的表达能力，丰富了语义和简化了开发过程，

• 实体，
  实体是具有相同属性或特征的现实或抽象事物的集合，这个集合中的一个元素便称为实体的一个实例，
  在一张Idefex图中，一个实体只能在图中出现一次，
  实体分为独立实体和从属实体，独立实体用矩形表示，从属实体用圆角矩形表示，
• 联系，
  Idef1x图中的联系分为确定联系和非确定联系，确定联系只1对1或一对多的联系，非确定联系只多对多的联系，确定联系又可分为连接联系和分类联系，连接联系，有可标定联系和非标定联系，分类联系，有完全分类联系和不完全分类联系，
  可标定联系用实线加圆圈表示，非标定联系用虚线加圆圈表示，
  完全分类联系，由圆圈加两根横杠表示，不完全分类联系，由圆圈加一根横杠表示，
• 属性，
  属性表示现实或抽象的事物的一种特性或特质，类似于uml图中的类
