Arduino异常数据的剔除——莱特、格拉布斯准则

莱特准则

简介

莱特准则是一种正态分布情况下判别异常值的方法。具体内容如下：
假设在一列等精度测量结果中，第$i$个测量值$x_i$所对应的残差$$v_i=x_i-\bar{x}$$的绝对值满足$$|v_i{|}_{max}>3{\sigma }_{\bar{x}}$$则该误差为粗差，所对应的测量值$x_i$为异常数值，应剔出不用。

其中标准偏差估计：$$\sigma =\sqrt{\frac{1}{n-1}\sum _{i=1}^n{v}_i^2}（贝塞尔公式）$$莱特准则使用方便，比较适用于测量次数$n$较大时$（n>10)$。

格拉布斯准则

简介

格拉布斯准则是在未知总体标准差情况下，对正态样本或接近正态样本异常值的一种判别方法。
某个测量值的残差$$v_i=x_i-\bar{x}>T_0(n,\alpha )$$则判断此值中含有粗大误差, 应予剔除。

$T$值与重复测量次数$n$和置信概率$\alpha$均有关，因此格拉布斯准则是比较好的判定准则。

$T$值通过查表获得。

格拉布斯准则理论较严密，概率意义明确，可用于严格要求的场合,当$20<n<100$时，判别效果较 好。

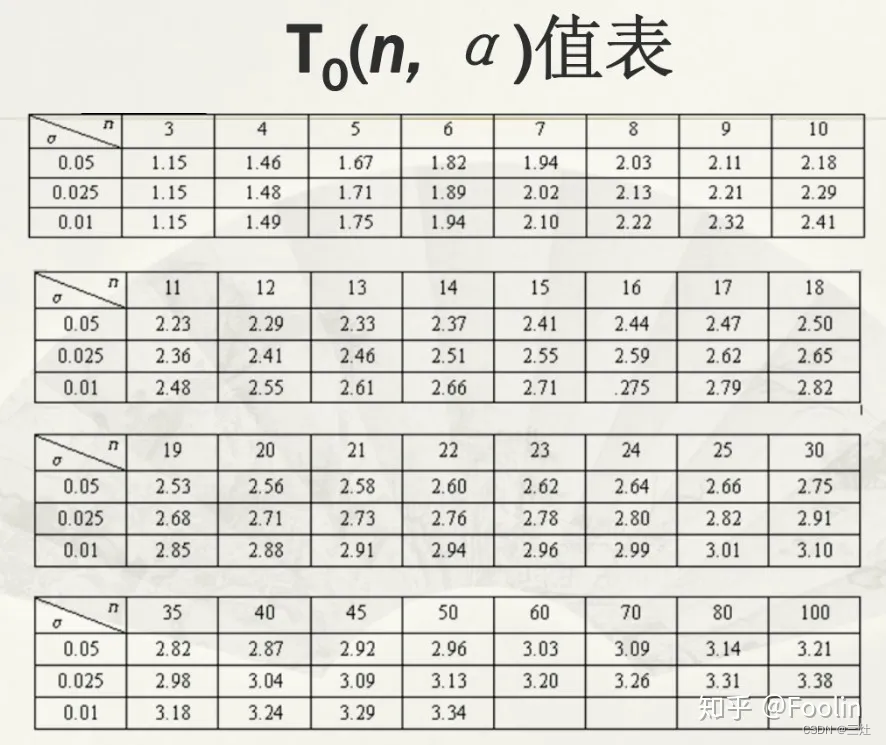

附表：$T_0(n,\alpha )$表

Arduino代码实现

// 误差数据剔除程序，返回有效数据的平均值
// 参数data输入为原始测量数据，返回时，前datanum个为有效数据
// 参数baddata无输入数据，输出为被剔除的数据
// 参数datanum输入为原始测量数据个数
// 参数badnum无输入数据，输出为剔除的数据个数
// 参数rule为莱特or格拉布斯准则选择，3为莱特准则，4为格拉布斯95%，5为格拉布斯99%，小于3为自定义准则
double Detection(double data[], double baddata[], int datanum, int &badnum, int rule)
{
    double data_b[datanum];                                                                                                                                                                  // 临时存放保留的数据
    double v[datanum];                                                                                                                                                                       // 残差
    double g95[] = {1.15, 1.46, 1.67, 1.82, 1.94, 2.03, 2.11, 2.18, 2.23, 2.29, 2.33, 2.37, 2.41, 2.44, 2.47, 2.50, 2.53, 2.56, 2.58, 2.60, 2.62, 2.64, 2.66, 2.74, 2.81, 2.87, 2.96, 3.17}; // 格拉布斯95%
    double g99[] = {1.16, 1.49, 1.75, 1.94, 2.10, 2.22, 2.32, 2.41, 2.48, 2.55, 2.61, 2.66, 2.71, 2.75, 2.79, 2.82, 2.85, 2.88, 2.91, 2.94, 2.96, 2.99, 3.01, 3.10, 3.18, 3.24, 3.34, 3.58}; // 格拉布斯99%
    double bsl;                                                                                                                                                                              // 贝塞尔公式结果
    double maxdev;                                                                                                                                                                           // 有效的莱特 or 格拉布斯准则的最大偏差
    double sum;                                                                                                                                                                              // 累加临时存储
    double average;                                                                                                                                                                          // 平均值
    int badindex;                                                                                                                                                                            // 某次剔除数据数
    int validNum = 0;                                                                                                                                                                        // 有效数据数
    int proindex = 0;                                                                                                                                                                        // 循环的次数
    double lg;                                                                                                                                                                               // 莱特 or 格拉布斯准则的系数
    int i;
    if (rule <= 3) // 当rule小于等于3时，直接用莱特系数3或自定义的rule值
        lg = rule;
    else if (rule > 5) // 当rule大于5时，强制设为莱特准则
        lg = 3;
    badnum = 0; // 初始化坏数据数
                // 循环，直到有效数据个数小于等于5或没有坏数据为止
    while (1)
    {
        // 根据rule值选择不同的格拉布斯准则
        if (rule == 4) // 格拉布斯95%
        {
            if (datanum >= 100)
                lg = g95[27]; // 数据个数大于100个时
            else if (datanum >= 50)
                lg = g95[26];
            else if (datanum >= 40)
                lg = g95[25];
            else if (datanum >= 35)
                lg = g95[24];
            else if (datanum >= 30)
                lg = g95[23];
            else if (datanum >= 25) // 数据个数大于25个但小于30个时
                lg = g95[22];
            else // 数据个数小于25个时
                lg = g95[datanum - 3];
        }
        // 当rule为5时，使用格拉布斯99%准则
        else if (rule == 5) // 格拉布斯99%
        {
            if (datanum >= 100) // 数据个数大于100个时
                lg = g99[27];
            else if (datanum >= 50)
                lg = g99[26];
            else if (datanum >= 40)
                lg = g99[25];
            else if (datanum >= 35)
                lg = g99[24];
            else if (datanum >= 30)
                lg = g99[23];
            else if (datanum >= 25) // 数据个数大于25个但小于30个时
                lg = g99[22];
            else // 数据个数小于25个时
                lg = g99[datanum - 3];
        }
        proindex++; // 更新循环次数

        sum = 0;
        for (i = 0; i < datanum; i++)
            sum += data[i];
        average = sum / datanum; // 计算平均值

        sum = 0;
        for (i = 0; i < datanum; i++)
        {
            v[i] = data[i] - average; // 计算残差
            sum += v[i] * v[i];       // 计算残差平方和
        }

        bsl = sqrt(sum / (datanum - 1)); // 计算贝塞尔公式标准差
        maxdev = lg * bsl;               // 计算最大偏差

        // 剔除坏值，即剔除粗差数据
        validNum = 0;
        badindex = 0;
        for (i = 0; i < datanum; i++)
            if (fabs(v[i]) >= maxdev && maxdev != 0) // 当|Vi|>准则偏差值时
            {
                baddata[badnum++] = data[i]; // 将该Xi作为粗差数据，放入坏数据数组
                badindex++;
            }
            else
                data_b[validNum++] = data[i]; // 否则将效数数据暂存到data_b数组
        for (i = 0; i < validNum; i++)        // 将暂存的效数数据送回数据数组data
            data[i] = data_b[i];
        datanum = validNum; // 将当前有效数据个数作为数据个数
        // 判断是否满足停止条件
        if (datanum > 5) // 有效数据大于5个，则继续进行处理
        {
            if (badindex == 0) // 若没有可剔除的粗差数据
                break;         // 跳出循环，即粗差数据处理完毕
        }
        else
            break; // 有效数据小于等于5个，直接跳出循环
    }
    return average; // 子程序返回有效数据的均值
}
