1. 引言

在人工智能和计算机视觉快速发展的今天，自动化图像识别技术已经渗透到社会生活的各个角落。从工业质检到医学影像分析，从自动驾驶到教育评估，计算机视觉技术正在重塑我们与数字世界的交互方式。在这众多应用中，答题卡识别技术作为教育信息化的重要组成部分，承载着提高教育效率、减少人工错误、实现大规模自动评估的重要使命。

答题卡识别看似简单，实则包含了计算机视觉领域的多项核心技术挑战。从图像预处理到特征提取，从几何校正到模式识别，每一个环节都需要精密的算法支撑。传统的答题卡识别方法往往依赖于理想的拍摄条件和标准化的图像质量，但在实际应用中，答题卡可能存在倾斜、光照不均、噪声干扰等问题，这些因素都会显著影响识别的准确性和可靠性。

霍夫变换(Hough Transform)作为计算机视觉领域的经典算法，为解决这些挑战提供了强有力的工具。自1962年Paul Hough首次提出这一概念以来，霍夫变换已经发展成为检测几何形状的标准方法，特别是在直线和圆形检测方面表现出色。其独特的参数空间投票机制使得算法对噪声、遮挡和不完整边缘具有良好的鲁棒性，这正是答题卡识别应用所需要的特性。

本文将深入探讨基于霍夫变换的答题卡识别技术，不仅从理论层面阐述算法的数学原理和实现细节，更将视野扩展到该技术在生物识别领域的潜在应用，特别是在蚊虫检测这一新兴交叉学科中的可行性分析。通过理论与实践的结合，本文旨在为计算机视觉研究者和应用开发者提供全面而深入的技术指导，同时探索传统几何检测算法在现代生物信息学中的创新应用前景。

随着深度学习技术的兴起，传统的计算机视觉算法似乎面临着被替代的命运。然而，霍夫变换等经典算法凭借其明确的数学基础、可解释的处理过程和相对较低的计算复杂度，在许多特定场景下仍然具有不可替代的优势。特别是在资源受限的嵌入式系统、需要实时处理的场景，以及对算法透明度有严格要求的应用中，霍夫变换展现出了持续的生命力和广阔的发展空间。

2. 基础知识

2.1 霍夫变换的数学理论基础

霍夫变换的核心思想建立在点-线对偶性(Point-Line Duality)的几何原理之上，这一概念最早可以追溯到1917年的Radon变换，但直到1962年Paul Hough将其应用于图像分析领域才真正发挥出巨大的价值。根据Duda和Hart在1972年发表的经典论文"Use of the Hough Transformation to Detect Lines and Curves in Pictures"，现代霍夫变换采用极坐标表示法来避免传统斜率-截距表示法中斜率趋于无穷的问题。

在数学表述上，图像空间中的任意一条直线都可以用极坐标形式表示为：

$\rho = x\cos\theta + y\sin\theta$

其中 $\rho$ 表示从坐标原点到直线的垂直距离， $\theta$ 表示该垂线与x轴正方向的夹角。这种表示方法的优势在于参数空间是有界的： $\rho \in [-d_{max}, d_{max}]$ ，其中 $d_{max}$ 是图像对角线长度，而 $\theta \in [0, \pi]$ 。这种有界性质确保了算法的计算复杂度可控，同时避免了数值计算中的奇点问题。

霍夫变换的关键洞察在于空间域的几何关系在参数域中的对偶表示。在图像空间中，通过某一点 $(x_0, y_0)$ 的所有直线在参数空间 $(\rho, \theta)$ 中形成一条正弦曲线：

$\rho = x_0\cos\theta + y_0\sin\theta$

这个方程揭示了霍夫变换的本质：图像空间中的点对应参数空间中的曲线，而图像空间中的直线对应参数空间中的点。更重要的是，如果多个点共线，那么它们对应的参数空间曲线将在同一点相交，这个交点的坐标就是原始直线的参数。

从概率论的角度来看，霍夫变换实际上是在执行一种近似的朴素贝叶斯推断。如Wikipedia所述，该算法从形状空间上的均匀先验开始，只考虑正面证据而忽略所有负面证据，从而能够检测部分遮挡的形状。算法将形状空间中的对数似然累加到一个加性常数，朴素贝叶斯假设意味着图像空间中的所有像素提供独立的证据，因此它们的似然相乘，即对数似然相加。最终通过选择形状空间中对数似然的峰值来执行最大似然估计。

2.2 累加器机制与投票策略

霍夫变换的核心实现依赖于累加器(Accumulator)机制，这是一个在参数空间中进行投票的数据结构。累加器通常实现为一个二维数组，其中每个单元格对应参数空间中的一个离散化区域。对于直线检测，累加器的维度对应于 $(\rho, \theta)$ 参数对。

算法的投票过程可以形式化描述为：对于图像中的每个边缘点 $(x_i, y_i)$ ，计算该点在参数空间中的轨迹，即对于所有可能的 $\theta_j$ 值，计算相应的 $\rho_{ij}$ ：

$\rho_{ij} = x_i\cos\theta_j + y_i\sin\theta_j$

然后在累加器数组 $A(\rho, \theta)$ 中进行投票：

$A(\rho_{ij}, \theta_j) = A(\rho_{ij}, \theta_j) + w_i$

其中 $w_i$ 是边缘点的权重，通常设为1或边缘强度值。这种投票机制的巧妙之处在于，它将局部的边缘信息转换为全局的几何特征。即使图像中的直线存在间断或噪声干扰，只要有足够多的边缘点参与投票，算法仍能在参数空间中形成明显的峰值。

2.3 量化误差与精度分析

霍夫变换中的参数空间量化是影响算法精度的关键因素。设 $\Delta\rho$ 和 $\Delta\theta$ 分别为距离和角度的量化步长，则理论量化误差为：

$\epsilon_\rho = \frac{\Delta\rho}{2}, \quad \epsilon_\theta = \frac{\Delta\theta}{2}$

对于长度为L的直线段，角度量化误差导致的位置偏差可以近似为：

$\epsilon_{pos} \approx L \cdot \epsilon_\theta$

这个关系表明，对于较长的直线，角度精度比距离精度更为重要。在实际应用中，通常选择 $\Delta\rho = 1$ 像素， $\Delta\theta = \pi/180$ 弧度作为平衡精度和计算效率的折中方案。

2.4 扩展变换：圆检测与广义形状

霍夫变换的威力不仅限于直线检测，通过扩展参数空间，算法可以检测圆、椭圆等更复杂的几何形状。对于圆检测，参数方程为：

$(x - a)^2 + (y - b)^2 = r^2$

其中 $(a, b)$ 是圆心坐标， $r$ 是半径。这需要在三维参数空间 $(a, b, r)$ 中进行投票，计算复杂度增加到 $O(N \cdot M \cdot R)$ ，其中N是边缘点数，M是角度量化数，R是半径量化数。

为了提高圆检测的效率，算法通常利用边缘点的梯度信息。如果边缘点 $(x_i, y_i)$ 的梯度方向为 $\alpha_i$ ，则圆心只可能位于：

$a = x_i \pm r\cos\alpha_i, \quad b = y_i \pm r\sin\alpha_i$

这种基于梯度的优化将搜索空间从二维圆周减少到两个候选点，显著提升了算法效率。

广义霍夫变换(Generalized Hough Transform, GHT)进一步扩展了算法的应用范围，使其能够检测任意形状的对象。GHT的核心是建立形状模板的参考表(R-table)，该表记录了从梯度方向到相对位置向量的映射关系。根据Ballard在1981年的开创性工作"Generalizing the Hough transform to detect arbitrary shapes"，GHT为不能用简单解析表达式描述的复杂形状检测提供了有效解决方案。

2.5 概率与渐进概率霍夫变换

为了解决标准霍夫变换计算复杂度高的问题，研究者开发了概率霍夫变换(Probabilistic Hough Transform, PHT)和渐进概率霍夫变换(Progressive Probabilistic Hough Transform, PPHT)等优化算法。这些方法通过随机采样策略减少需要处理的边缘点数量，理论基础来源于大数定律：

$P\left(\lim_{n \to \infty} \frac{1}{n}\sum_{i=1}^n X_i = \mu\right) = 1$

其中 $X_i$ 是第i次投票的结果， $\mu$ 是期望值。通过合理设置采样概率，算法能够在保持检测精度的同时显著减少计算时间。

3. 代码实现

3.1 图像预处理模块设计

在基于霍夫变换的答题卡识别系统中，图像预处理是确保后续算法稳定运行的关键环节。我们的实现采用了多层次的预处理策略，首先从图像加载和灰度化开始。图像灰度化使用标准的加权平均法，公式为 $Gray = 0.299 \times R + 0.587 \times G + 0.114 \times B$ ，这种权重分配考虑了人眼对不同颜色敏感度的差异，确保灰度图像能够保持原图像的视觉特征。

def convert_to_grayscale(self):
    """图像灰度化处理"""
    if self.original_image is None:
        raise ValueError("请先加载图像")

    # 使用OpenCV内置的颜色空间转换
    self.gray_image = cv2.cvtColor(self.original_image, cv2.COLOR_BGR2GRAY)
    print("完成图像灰度化")

在二值化处理环节，我们采用了自适应阈值方法而非简单的全局阈值。这是因为答题卡图像经常存在光照不均匀的问题，特别是在移动设备拍摄或扫描仪光源不理想的情况下。自适应阈值能够根据像素的邻域信息动态调整阈值，从而更好地处理局部光照变化。

def binarize_image(self, threshold=127, max_value=255):
    """自适应二值化处理"""
    if self.gray_image is None:
        raise ValueError("请先进行灰度化")

    # 使用高斯加权的自适应阈值
    self.binary_image = cv2.adaptiveThreshold(
        self.gray_image,
        max_value,
        cv2.ADAPTIVE_THRESH_GAUSSIAN_C,
        cv2.THRESH_BINARY,
        11, 2  # 邻域大小和常数C
    )
    print("完成图像二值化")

图像平滑滤波环节采用了形态学操作的组合策略。形态学操作基于集合论的数学原理，通过结构元素与图像的相互作用来实现噪声去除和形状优化。我们先使用开运算(腐蚀后膨胀)来去除小噪声点，再使用闭运算(膨胀后腐蚀)来填补边缘中的小空洞。

def smooth_image(self, kernel_size=3):
    """形态学平滑滤波"""
    if self.binary_image is None:
        raise ValueError("请先进行二值化")

    kernel = np.ones((kernel_size, kernel_size), np.uint8)

    # 开运算去除噪声
    self.processed_image = cv2.morphologyEx(
        self.binary_image, cv2.MORPH_OPEN, kernel)

    # 闭运算填补空洞
    self.processed_image = cv2.morphologyEx(
        self.processed_image, cv2.MORPH_CLOSE, kernel)

    print("完成图像平滑滤波")

3.2 霍夫变换核心算法实现

霍夫变换的核心实现分为边缘检测和参数空间投票两个阶段。边缘检测采用Canny算子，该算子通过双阈值和非极大值抑制策略，能够检测出细化的、连续的边缘。Canny算子的数学基础是图像梯度的计算和分析，其优势在于能够在抑制噪声的同时保持边缘的准确定位。

def detect_lines_hough_p(self):
    """概率霍夫变换检测直线段"""
    if self.processed_image is None:
        raise ValueError("请先进行图像预处理")

    # Canny边缘检测
    edges = cv2.Canny(self.processed_image, 50, 150, apertureSize=3)

    # 概率霍夫变换
    lines = cv2.HoughLinesP(
        edges,
        rho=1,              # 距离分辨率
        theta=np.pi/180,    # 角度分辨率
        threshold=50,       # 投票阈值
        minLineLength=100,  # 最小线段长度
        maxLineGap=10       # 最大间隙
    )

    if lines is not None:
        print(f"检测到 {len(lines)} 条直线段")
        return lines
    else:
        print("未检测到直线段")
        return []

在倾斜角度计算模块中，我们实现了robust的角度估计算法。该算法考虑了实际图像中可能存在的多种线条方向，通过统计分析找出最可能的倾斜方向。算法使用中位数而非平均值来估计倾斜角度，这样能够有效抵抗异常值的影响。

def calculate_skew_angle(self, lines):
    """计算图像倾斜角度"""
    if lines is None or len(lines) == 0:
        return 0.0

    angles = []

    # 计算每条直线的角度
    for line in lines:
        x1, y1, x2, y2 = line[0]
        if x2 != x1:  # 避免除零错误
            angle = math.atan2(y2 - y1, x2 - x1) * 180 / np.pi

            # 角度归一化到[-90, 90]范围
            while angle > 90:
                angle -= 180
            while angle < -90:
                angle += 180
            angles.append(angle)

    if len(angles) == 0:
        return 0.0

    # 过滤水平线(对倾斜检测更有价值)
    horizontal_angles = [angle for angle in angles if abs(angle) < 45]

    if len(horizontal_angles) > 0:
        skew_angle = np.median(horizontal_angles)
        print(f"计算得到倾斜角度: {skew_angle:.2f}度")
        return skew_angle
    else:
        skew_angle = np.median(angles)
        print(f"计算得到倾斜角度: {skew_angle:.2f}度")
        return skew_angle

3.3 几何校正与图像变换

图像几何校正是答题卡识别中的关键步骤，直接影响后续特征提取的准确性。我们的实现采用仿射变换来校正图像倾斜，仿射变换能够保持直线的平行性和比例关系，适合处理答题卡这类具有规整几何结构的图像。

def correct_skew(self, angle):
    """图像倾斜校正"""
    if self.processed_image is None:
        raise ValueError("请先进行图像预处理")

    if abs(angle) < 0.5:  # 角度太小，不需要校正
        self.corrected_image = self.processed_image.copy()
        print("图像倾斜角度很小，无需校正")
        return

    # 获取图像中心点和创建旋转矩阵
    (h, w) = self.processed_image.shape[:2]
    center = (w // 2, h // 2)
    rotation_matrix = cv2.getRotationMatrix2D(center, angle, 1.0)

    # 计算新的边界框大小以容纳旋转后的图像
    cos = np.abs(rotation_matrix[0, 0])
    sin = np.abs(rotation_matrix[0, 1])
    new_w = int((h * sin) + (w * cos))
    new_h = int((h * cos) + (w * sin))

    # 调整平移参数
    rotation_matrix[0, 2] += (new_w / 2) - center[0]
    rotation_matrix[1, 2] += (new_h / 2) - center[1]

    # 执行仿射变换
    self.corrected_image = cv2.warpAffine(
        self.processed_image,
        rotation_matrix,
        (new_w, new_h),
        flags=cv2.INTER_CUBIC,
        borderMode=cv2.BORDER_REPLICATE
    )

    print(f"完成图像倾斜校正，角度: {angle:.2f}度")

3.4 特征提取与区域分割

在完成几何校正后，系统需要进一步分割出答题区域和选择题标记。区域分割算法基于轮廓检测，通过分析连通域的几何特征来识别潜在的答题区域。算法考虑了区域面积、长宽比等多个特征，以确保检测结果的可靠性。

def segment_answer_regions(self):
    """分割答题区域"""
    if self.corrected_image is None:
        raise ValueError("请先进行图像校正")

    # 查找外部轮廓
    contours, _ = cv2.findContours(
        self.corrected_image,
        cv2.RETR_EXTERNAL,
        cv2.CHAIN_APPROX_SIMPLE
    )

    answer_regions = []
    min_area = 500  # 最小区域面积阈值

    for contour in contours:
        area = cv2.contourArea(contour)
        if area > min_area:
            x, y, w, h = cv2.boundingRect(contour)
            aspect_ratio = w / h

            # 过滤不合理的区域
            if 0.1 < aspect_ratio < 10:  # 合理的长宽比
                answer_regions.append((x, y, w, h))

    print(f"检测到 {len(answer_regions)} 个答题区域")
    return answer_regions

对于选择题圆圈的检测，我们使用霍夫圆变换算法。该算法在三维参数空间$(a, b, r)$中进行投票，其中$(a, b)$是圆心坐标，$r$是半径。通过合理设置检测参数，算法能够在复杂背景中准确识别圆形标记。

def detect_circles_hough(self):
    """霍夫圆变换检测选择题圆圈"""
    if self.corrected_image is None:
        raise ValueError("请先进行图像校正")

    circles = cv2.HoughCircles(
        self.corrected_image,
        cv2.HOUGH_GRADIENT,
        dp=1,                # 累加器分辨率
        minDist=20,          # 圆心最小距离
        param1=50,           # Canny高阈值
        param2=30,           # 圆心检测阈值
        minRadius=5,         # 最小半径
        maxRadius=50         # 最大半径
    )

    circle_list = []
    if circles is not None:
        circles = np.round(circles[0, :]).astype("int")
        for (x, y, r) in circles:
            circle_list.append((x, y, r))
        print(f"检测到 {len(circle_list)} 个圆圈")
    else:
        print("未检测到圆圈")

    return circle_list

3.5 完整性验证与质量评估

系统的完整性检查模块通过多个维度评估图像质量和处理结果的可靠性。该模块不仅检查图像的基本属性，还分析边缘信息的充分性和几何特征的一致性，为后续的识别决策提供可靠依据。

def integrity_check(self):
    """完整性核查"""
    if self.corrected_image is None:
        print("错误: 图像未经校正处理")
        return False

    height, width = self.corrected_image.shape[:2]

    # 检查图像尺寸
    if width < 200 or height < 200:
        print("警告: 图像尺寸过小")
        return False

    # 检查图像清晰度（基于拉普拉斯方差）
    laplacian_var = cv2.Laplacian(self.corrected_image, cv2.CV_64F).var()
    if laplacian_var < 100:
        print("警告: 图像可能过于模糊")
        return False

    # 检查边缘信息充分性
    edges = cv2.Canny(self.corrected_image, 50, 150)
    edge_ratio = np.sum(edges > 0) / (width * height)
    if edge_ratio < 0.01:
        print("警告: 边缘信息不足")
        return False

    # 检测直线数量
    lines = self.detect_lines_hough_p()
    line_count = len(lines) if lines is not None else 0
    if line_count < 4:
        print("警告: 检测到的直线数量不足")
        return False

    print("完整性检查通过")
    return True

4. 原理的拓展应用

4.1 霍夫变换在生物图像分析中的理论基础

霍夫变换在生物图像分析领域的应用体现了经典计算机视觉算法在现代生物信息学中的重要价值。与答题卡识别相比，生物图像分析面临着更加复杂的挑战：生物体的形态变化、自然环境的复杂背景、光照条件的不可控性，以及生物运动带来的动态模糊等问题。然而，正是霍夫变换的鲁棒性特征使其能够在这些挑战性场景中发挥独特作用。

在生物学研究中，许多重要的形态特征都可以抽象为几何形状。例如，细胞的轮廓通常呈现圆形或椭圆形特征，昆虫的身体结构包含大量的直线段和曲线，植物叶片的叶脉呈现出复杂但相对规则的线性结构。霍夫变换的参数化检测机制为这些生物形态特征的量化分析提供了强有力的工具。更重要的是，该算法对部分遮挡和噪声的容忍性使其特别适合处理自然环境中拍摄的生物图像，这些图像往往包含复杂的背景信息和不完整的目标轮廓。

4.2 蚊虫检测中的几何特征分析

蚊虫检测作为病媒生物监测的重要组成部分，在公共卫生、疾病防控和生态研究中具有重要意义。根据最新的研究文献，全球已描述的蚊虫种类超过3500种，但只有少数种类与疾病传播直接相关。这种高度的种间差异使得准确的蚊虫识别成为疾病防控的关键环节。传统的蚊虫识别方法依赖于专业分类学家的经验判断，不仅耗时费力，而且容易受到人为因素的影响。

从几何形态学角度分析，蚊虫具有若干可以用霍夫变换检测的显著特征。首先是翅膀的线性结构，蚊虫翅膀的翅脉呈现出相对规则的直线和弧线模式，这些结构可以通过直线检测和广义霍夫变换进行量化分析。其次是身体的分段特征，蚊虫的胸部和腹部呈现出较为规则的椭圆形轮廓，可以通过椭圆检测算法进行识别。再次是触角的线性特征，不同种类蚊虫的触角形态存在显著差异，这些差异可以通过直线检测和角度测量进行量化。

在具体的技术实现中，基于霍夫变换的蚊虫检测系统需要解决几个关键问题。首先是尺度变化问题，由于拍摄距离和设备差异，同一种蚊虫在不同图像中的尺寸可能存在显著差异。这要求算法具备多尺度检测能力，可以通过构建图像金字塔或使用多尺度霍夫变换来解决。其次是姿态变化问题，蚊虫在自然状态下可能呈现各种姿态，从正面到侧面，从静止到飞行，每种姿态都会影响几何特征的表现。这需要建立更加鲁棒的特征描述方法，可能需要结合广义霍夫变换和形状上下文描述符。

4.3 基于霍夫变换的蚊虫检测系统架构

根据近期发表在Scientific Reports等顶级期刊的研究成果，现代蚊虫检测系统通常采用多模态融合的技术路线。在这种架构中，霍夫变换可以作为几何特征提取的核心组件，与其他特征提取方法形成互补关系。具体而言，系统可以分为以下几个层次：

在图像预处理层，系统需要应对自然环境中的复杂拍摄条件。与答题卡识别不同，蚊虫检测往往面临非均匀光照、复杂背景纹理、目标与背景对比度低等问题。这要求预处理算法具备更强的自适应能力。可以采用CLAHE(Contrast Limited Adaptive Histogram Equalization)算法进行对比度增强，使用多尺度滤波器组合进行背景抑制，通过形态学操作进行噪声去除。

在特征提取层，霍夫变换负责提取几何形态特征。针对蚊虫的身体结构特点，可以设计专门的检测序列：首先使用直线检测识别翅膀的主要翅脉，通过分析翅脉的数量、角度和相对位置关系建立翅膀特征向量；然后使用椭圆检测识别头部、胸部和腹部的轮廓，通过测量这些椭圆的长短轴比例、相对位置和方向角度建立身体形态特征向量；最后使用广义霍夫变换检测整体形状特征，建立种类特异性的形状模板。

在特征融合层，几何特征需要与其他类型的特征进行融合。现代研究表明，单纯依靠几何特征往往难以达到足够的识别精度，需要结合纹理特征、颜色特征和运动特征等多维信息。霍夫变换提取的几何特征可以作为全局约束，用于指导其他特征的提取和验证。例如，在检测到蚊虫的大致轮廓后，可以在轮廓内部进行更精细的纹理分析，这样既能提高特征的判别性，又能减少计算复杂度。

4.4 多模态融合与性能优化

在实际的蚊虫检测应用中，系统性能的优化是一个多维度的问题。从计算效率角度看，霍夫变换的计算复杂度随参数空间维度指数增长，这在资源受限的野外监测设备中可能成为瓶颈。为了解决这个问题，可以采用分层检测策略：首先使用快速的直线检测算法进行粗筛选，识别可能包含蚊虫的图像区域；然后在候选区域内使用更精细的椭圆检测和形状匹配算法；最后对于高置信度的候选目标使用广义霍夫变换进行精确识别。

从鲁棒性角度看，自然环境中的蚊虫检测面临着诸多不确定因素。天气条件的变化会影响光照和湿度，进而影响图像质量；背景环境的复杂性会产生大量的干扰信息；蚊虫本身的运动状态会导致图像模糊和形变。为了应对这些挑战，可以在霍夫变换的基础上引入自适应机制：根据图像质量动态调整检测参数，使用多帧信息进行时序融合，建立上下文感知的检测模型。

特别值得注意的是，近年来深度学习技术在蚊虫检测领域取得了显著进展。然而，霍夫变换等传统方法仍然具有不可替代的优势。首先是可解释性，霍夫变换的检测过程基于明确的几何原理，其结果可以直接对应到生物学特征，这对于科学研究具有重要价值。其次是数据效率，深度学习方法通常需要大量标注数据进行训练，而霍夫变换基于先验的几何知识，对训练数据的需求相对较少。第三是计算资源需求，在野外监测等资源受限的场景中，霍夫变换的低功耗特性使其更具实用价值。

4.5 跨物种识别与生态监测应用

蚊虫检测技术的发展正在推动更广泛的生态监测应用。在传统的病媒生物监测基础上，研究者开始探索该技术在生物多样性保护、农业害虫防治、环境变化监测等领域的应用前景。霍夫变换作为一种通用的几何特征提取工具，在这些交叉应用中展现出了独特的价值。

在生物多样性监测方面，基于霍夫变换的形态分析技术可以用于大规模的昆虫群落调查。传统的昆虫调查依赖于专业分类学家的实地识别，不仅成本高昂，而且难以实现大尺度的连续监测。通过部署自动化的图像采集设备和基于霍夫变换的识别算法，可以实现对昆虫群落结构和动态变化的连续跟踪。这种技术路线特别适合于偏远地区和难以到达的生态环境，为生物多样性研究提供了新的工具手段。

在农业害虫防治方面，霍夫变换的实时性和鲁棒性使其特别适合于田间监测系统。农业害虫的早期识别和预警对于作物保护具有重要意义，传统的害虫监测主要依赖于陷阱捕获和人工计数，存在时效性差、覆盖范围有限等问题。基于霍夫变换的自动检测系统可以实现对害虫种群动态的实时监测，通过分析害虫的几何形态特征和运动模式，为精准施药和生物防治提供科学依据。

在环境变化监测方面，昆虫作为环境变化的敏感指示生物，其种群结构和形态特征的变化能够反映环境质量的变化趋势。基于霍夫变换的形态分析技术可以用于检测环境污染对昆虫形态发育的影响，通过比较不同环境条件下昆虫的几何特征差异，评估环境污染的生物学效应。这种基于形态计量学的环境监测方法为生态风险评估提供了新的技术手段。

5. 总结与展望

5.1 技术贡献与创新意义

本文通过对基于霍夫变换的答题卡识别技术的深入分析，不仅展示了经典计算机视觉算法在教育信息化中的实际价值，更重要的是探索了该技术向生物图像分析领域拓展的可能性。这种跨领域的技术迁移体现了计算机视觉算法的通用性和可扩展性，为传统算法的现代化应用提供了新的思路。

在答题卡识别的具体实现中，我们提出的多层次预处理策略有效解决了实际应用中面临的图像质量问题。自适应二值化方法能够处理光照不均匀的情况，形态学滤波组合策略能够在去除噪声的同时保持边缘信息的完整性，基于中位数的角度估计方法提高了倾斜检测的鲁棒性。这些技术改进不仅提升了答题卡识别的准确性，也为其他几何形状检测任务提供了有价值的参考。

在蚊虫检测的创新应用探索中，我们从理论角度分析了霍夫变换在生物形态学分析中的适用性，提出了基于几何特征的蚊虫识别技术框架。这种基于传统计算机视觉方法的生物识别途径为解决病媒生物监测中的技术挑战提供了新的可能性。特别是在资源受限的野外监测场景中，霍夫变换的低计算复杂度和高鲁棒性使其具有独特的应用优势。

5.2 算法优势与局限性分析

霍夫变换作为一种成熟的几何特征检测算法，在处理规则几何形状时表现出了优异的性能。其主要优势包括：对噪声和遮挡的强鲁棒性，这使得算法能够在复杂环境中稳定工作；明确的数学基础和可解释的处理过程，这对于科学研究和工程应用都具有重要价值；相对较低的计算复杂度和存储需求，这使得算法适合在资源受限的环境中部署；良好的并行化特性，这为算法的硬件加速提供了可能性。

然而，霍夫变换也存在一些固有的局限性。首先是对复杂形状的检测能力有限，虽然广义霍夫变换可以检测任意形状，但其计算复杂度会显著增加，在实际应用中往往需要在检测能力和计算效率之间进行权衡。其次是参数调整的复杂性，算法的性能很大程度上依赖于参数的合理设置，而这些参数往往需要根据具体应用进行经验调整。第三是对图像质量的敏感性，虽然算法对噪声具有一定的容忍性，但在图像质量严重下降的情况下，检测性能会明显下降。

在生物图像分析的应用中，这些局限性可能会更加突出。生物体的形态变化比几何图形更加复杂和不规则，传统的霍夫变换可能难以捕捉到细微但重要的形态差异。此外，生物图像中的背景往往比人工制品更加复杂，这可能会产生大量的假阳性检测结果。因此，在将霍夫变换应用于生物图像分析时，需要结合其他技术手段来克服这些局限性。

5.3 未来发展方向与技术趋势

随着计算机视觉技术的不断发展，霍夫变换等传统算法正在与现代技术相结合，产生新的应用可能性。在深度学习时代，传统算法并没有被完全替代，而是在特定场景下发挥着互补作用。未来的发展趋势可能包括以下几个方向：

首先是算法的深度融合。将霍夫变换与深度学习网络相结合，既能利用深度学习的强大特征提取能力，又能保持传统算法的可解释性和效率优势。例如，可以使用卷积神经网络进行初步的目标检测和特征提取，然后使用霍夫变换进行精确的几何形状分析。这种混合架构能够在保持高精度的同时，减少对大量训练数据的依赖。

其次是算法的自适应优化。通过引入机器学习技术，霍夫变换的参数可以根据具体应用场景进行自动优化。这不仅能够减少人工参数调整的工作量，还能够提高算法在不同环境下的适应性。例如，可以使用强化学习算法训练参数选择策略，使系统能够根据图像质量和目标特征自动调整检测参数。

第三是多模态信息融合。单纯依赖视觉信息往往难以解决复杂的识别问题，未来的系统可能会融合多种传感器信息。在蚊虫检测应用中，除了视觉特征外，还可以结合声学特征(蚊虫飞行时的翅膀振动频率)、运动特征(飞行轨迹和速度模式)等多维信息，构建更加全面和可靠的识别系统。

第四是边缘计算的发展。随着物联网和边缘计算技术的普及，越来越多的图像处理任务需要在资源受限的设备上实时完成。霍夫变换的低计算复杂度使其特别适合于边缘计算场景，未来可能会看到更多基于霍夫变换的嵌入式视觉系统。

5.4 社会影响与应用前景

基于霍夫变换的图像识别技术的发展和应用将对社会产生深远的影响。在教育领域，自动化的答题卡识别技术能够显著提高教育评估的效率和准确性，为大规模教育测试和个性化学习提供技术支撑。这不仅能够减轻教师的工作负担，还能够为学生提供更及时的学习反馈，促进教育公平和质量提升。

在公共卫生领域，基于霍夫变换的病媒生物监测技术具有重要的应用价值。随着全球气候变化和城市化进程的加速，蚊媒疾病的传播风险不断增加，传统的监测方法已经难以满足现代公共卫生的需求。自动化的蚊虫检测和识别技术能够实现大规模、连续性的监测，为疾病预防和控制提供科学依据。特别是在资源匮乏的发展中国家，这种低成本、高效率的监测技术具有重要的社会价值。

在生态保护领域，基于计算机视觉的生物监测技术正在成为生物多样性保护的重要工具。通过自动化的物种识别和数量统计，研究者能够更好地了解生态系统的健康状况和变化趋势，为制定有效的保护策略提供科学基础。这种技术的普及应用将推动生态学研究的数字化转型，为应对全球生物多样性危机提供技术支撑。

展望未来，随着人工智能技术的不断发展和普及，基于霍夫变换等传统算法的应用将更加广泛和深入。这些技术不仅会在现有领域继续发挥重要作用，还可能在新兴领域产生意想不到的应用价值。关键在于如何将传统的数学理论与现代的计算技术相结合，在保持算法简洁性和可解释性的同时，不断提升其性能和适用范围。

通过本文的分析和探讨，我们可以看到，霍夫变换作为一种经典的计算机视觉算法，在新时代仍然具有重要的研究价值和应用前景。无论是在传统的几何形状检测领域，还是在新兴的生物图像分析领域，该算法都展现出了独特的技术优势和创新潜力。随着跨学科研究的不断深入和技术融合的不断推进，我们有理由相信，基于霍夫变换的图像识别技术将在更多领域发挥重要作用，为社会发展和科学进步贡献更大的力量。

完整代码为：

import cv2
import numpy as np
import matplotlib.pyplot as plt
from matplotlib import rcParams
import math
from typing import List, Tuple, Optional

# 设置中文字体
rcParams['font.sans-serif'] = ['SimHei']
rcParams['axes.unicode_minus'] = False


class AnswerSheetRecognizer:
    """基于Hough变换的答题卡识别系统"""

    def __init__(self):
        self.original_image = None
        self.gray_image = None
        self.binary_image = None
        self.corrected_image = None
        self.processed_image = None

    def load_image(self, image_path: str) -> bool:
        """
        加载图像
        Args:
            image_path: 图像路径
        Returns:
            bool: 加载是否成功
        """
        try:
            self.original_image = cv2.imread(image_path)
            if self.original_image is None:
                print(f"错误: 无法加载图像 {image_path}")
                return False
            print(f"成功加载图像: {image_path}")
            print(f"图像尺寸: {self.original_image.shape}")
            return True
        except Exception as e:
            print(f"加载图像时发生错误: {e}")
            return False

    def convert_to_grayscale(self):
        """4.3.1 图像灰度化"""
        if self.original_image is None:
            raise ValueError("请先加载图像")

        # 使用加权平均法进行灰度化
        # Gray = 0.299*R + 0.587*G + 0.114*B
        self.gray_image = cv2.cvtColor(self.original_image, cv2.COLOR_BGR2GRAY)
        print("完成图像灰度化")

    def binarize_image(self, threshold: int = 127, max_value: int = 255):
        """
        4.3.2 灰度图像二值化
        Args:
            threshold: 二值化阈值
            max_value: 最大值
        """
        if self.gray_image is None:
            raise ValueError("请先进行灰度化")

        # 使用自适应阈值二值化，对光照不均匀的情况更鲁棒
        self.binary_image = cv2.adaptiveThreshold(
            self.gray_image,
            max_value,
            cv2.ADAPTIVE_THRESH_GAUSSIAN_C,
            cv2.THRESH_BINARY,
            11, 2
        )

        # 也可以使用Otsu自动阈值
        # _, self.binary_image = cv2.threshold(self.gray_image, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)

        print("完成图像二值化")

    def smooth_image(self, kernel_size: int = 3):
        """
        4.3.3 图像平滑滤波
        Args:
            kernel_size: 滤波核大小
        """
        if self.binary_image is None:
            raise ValueError("请先进行二值化")

        # 使用高斯滤波进行平滑
        kernel = np.ones((kernel_size, kernel_size), np.uint8)

        # 形态学操作：先腐蚀后膨胀（开运算）去除噪声
        self.processed_image = cv2.morphologyEx(self.binary_image, cv2.MORPH_OPEN, kernel)

        # 再进行闭运算填补空洞
        self.processed_image = cv2.morphologyEx(self.processed_image, cv2.MORPH_CLOSE, kernel)

        print("完成图像平滑滤波")

    def detect_lines_hough(self):
        """
        使用Hough变换检测直线
        Returns:
            检测到的直线列表
        """
        if self.processed_image is None:
            raise ValueError("请先进行图像预处理")

        # Canny边缘检测
        edges = cv2.Canny(self.processed_image, 50, 150, apertureSize=3)

        # 使用标准Hough变换检测直线
        lines = cv2.HoughLines(edges, 1, np.pi / 180, threshold=100)

        if lines is not None:
            print(f"检测到 {len(lines)} 条直线")
            return lines
        else:
            print("未检测到直线")
            return []

    def detect_lines_hough_p(self):
        """
        使用概率Hough变换检测直线段
        Returns:
            检测到的直线段列表
        """
        if self.processed_image is None:
            raise ValueError("请先进行图像预处理")

        # Canny边缘检测
        edges = cv2.Canny(self.processed_image, 50, 150, apertureSize=3)

        # 使用概率Hough变换检测直线段
        lines = cv2.HoughLinesP(
            edges,
            rho=1,
            theta=np.pi / 180,
            threshold=50,
            minLineLength=100,
            maxLineGap=10
        )

        if lines is not None:
            print(f"检测到 {len(lines)} 条直线段")
            return lines
        else:
            print("未检测到直线段")
            return []

    def calculate_skew_angle(self, lines) -> float:
        """
        4.2.2 倾斜校正 - 计算图像倾斜角度
        Args:
            lines: Hough变换检测到的直线
        Returns:
            float: 倾斜角度（度数）
        """
        if lines is None or len(lines) == 0:
            return 0.0

        angles = []

        # cv2.HoughLinesP返回的是形状为(N, 1, 4)的数组
        # 每个元素是[x1, y1, x2, y2]
        for line in lines:
            x1, y1, x2, y2 = line[0]
            # 计算直线角度
            if x2 != x1:  # 避免除零错误
                angle = math.atan2(y2 - y1, x2 - x1) * 180 / np.pi
                angles.append(angle)

        if len(angles) == 0:
            return 0.0

        # 将角度归一化到[-90, 90]范围
        normalized_angles = []
        for angle in angles:
            while angle > 90:
                angle -= 180
            while angle < -90:
                angle += 180
            normalized_angles.append(angle)

        # 过滤接近水平的直线（这些直线对倾斜检测更有价值）
        horizontal_angles = [angle for angle in normalized_angles if abs(angle) < 45]

        if len(horizontal_angles) > 0:
            # 使用中位数作为倾斜角度，更鲁棒
            skew_angle = np.median(horizontal_angles)
            print(f"计算得到倾斜角度: {skew_angle:.2f}度 (基于{len(horizontal_angles)}条水平线)")
            return skew_angle
        else:
            # 如果没有水平线，使用所有直线
            skew_angle = np.median(normalized_angles)
            print(f"计算得到倾斜角度: {skew_angle:.2f}度 (基于{len(normalized_angles)}条直线)")
            return skew_angle

    def correct_skew(self, angle: float):
        """
        4.3.4 图像矫正 - 根据倾斜角度校正图像
        Args:
            angle: 倾斜角度
        """
        if self.processed_image is None:
            raise ValueError("请先进行图像预处理")

        if abs(angle) < 0.5:  # 角度太小，不需要校正
            self.corrected_image = self.processed_image.copy()
            print("图像倾斜角度很小，无需校正")
            return

        # 获取图像中心点
        (h, w) = self.processed_image.shape[:2]
        center = (w // 2, h // 2)

        # 创建旋转矩阵
        rotation_matrix = cv2.getRotationMatrix2D(center, angle, 1.0)

        # 计算新的边界框大小
        cos = np.abs(rotation_matrix[0, 0])
        sin = np.abs(rotation_matrix[0, 1])
        new_w = int((h * sin) + (w * cos))
        new_h = int((h * cos) + (w * sin))

        # 调整旋转矩阵的平移部分
        rotation_matrix[0, 2] += (new_w / 2) - center[0]
        rotation_matrix[1, 2] += (new_h / 2) - center[1]

        # 执行仿射变换
        self.corrected_image = cv2.warpAffine(
            self.processed_image,
            rotation_matrix,
            (new_w, new_h),
            flags=cv2.INTER_CUBIC,
            borderMode=cv2.BORDER_REPLICATE
        )

        print(f"完成图像倾斜校正，角度: {angle:.2f}度")

    def segment_answer_regions(self) -> List[Tuple[int, int, int, int]]:
        """
        4.2.3 图像分割 - 分割答题区域
        Returns:
            List[Tuple[int, int, int, int]]: 答题区域边界框列表 (x, y, w, h)
        """
        if self.corrected_image is None:
            raise ValueError("请先进行图像校正")

        # 查找轮廓
        contours, _ = cv2.findContours(
            self.corrected_image,
            cv2.RETR_EXTERNAL,
            cv2.CHAIN_APPROX_SIMPLE
        )

        answer_regions = []
        min_area = 500  # 最小区域面积

        for contour in contours:
            area = cv2.contourArea(contour)
            if area > min_area:
                # 计算边界框
                x, y, w, h = cv2.boundingRect(contour)

                # 过滤太小或形状不合适的区域
                aspect_ratio = w / h
                if 0.1 < aspect_ratio < 10:  # 合理的长宽比
                    answer_regions.append((x, y, w, h))

        print(f"检测到 {len(answer_regions)} 个答题区域")
        return answer_regions

    def detect_circles_hough(self) -> List[Tuple[int, int, int]]:
        """
        使用Hough圆变换检测选择题圆圈
        Returns:
            List[Tuple[int, int, int]]: 检测到的圆圈列表 (x, y, radius)
        """
        if self.corrected_image is None:
            raise ValueError("请先进行图像校正")

        # 使用HoughCircles检测圆形
        circles = cv2.HoughCircles(
            self.corrected_image,
            cv2.HOUGH_GRADIENT,
            dp=1,
            minDist=20,
            param1=50,
            param2=30,
            minRadius=5,
            maxRadius=50
        )

        circle_list = []
        if circles is not None:
            circles = np.round(circles[0, :]).astype("int")
            for (x, y, r) in circles:
                circle_list.append((x, y, r))
            print(f"检测到 {len(circle_list)} 个圆圈")
        else:
            print("未检测到圆圈")

        return circle_list

    def integrity_check(self) -> bool:
        """
        4.3.5 完整性核查
        Returns:
            bool: 答题卡是否完整
        """
        if self.corrected_image is None:
            print("错误: 图像未经校正处理")
            return False

        # 检查图像质量
        height, width = self.corrected_image.shape[:2]

        # 1. 检查图像尺寸
        if width < 200 or height < 200:
            print("警告: 图像尺寸过小")
            return False

        # 2. 检查图像是否过于模糊
        laplacian_var = cv2.Laplacian(self.corrected_image, cv2.CV_64F).var()
        if laplacian_var < 100:
            print("警告: 图像可能过于模糊")
            return False

        # 3. 检查是否有足够的边缘信息
        edges = cv2.Canny(self.corrected_image, 50, 150)
        edge_ratio = np.sum(edges > 0) / (width * height)
        if edge_ratio < 0.01:
            print("警告: 边缘信息不足")
            return False

        # 4. 检测直线数量
        lines = self.detect_lines_hough_p()
        line_count = len(lines) if lines is not None else 0
        if line_count < 4:
            print("警告: 检测到的直线数量不足，可能影响识别效果")
            return False

        print("完整性检查通过")
        return True

    def visualize_results(self):
        """可视化处理结果"""
        if self.original_image is None:
            print("错误: 没有可显示的图像")
            return

        # 创建子图
        fig, axes = plt.subplots(2, 3, figsize=(15, 10))
        fig.suptitle('基于Hough变换的答题卡识别结果', fontsize=16)

        # 原始图像
        axes[0, 0].imshow(cv2.cvtColor(self.original_image, cv2.COLOR_BGR2RGB))
        axes[0, 0].set_title('原始图像')
        axes[0, 0].axis('off')

        # 灰度图像
        if self.gray_image is not None:
            axes[0, 1].imshow(self.gray_image, cmap='gray')
            axes[0, 1].set_title('灰度图像')
            axes[0, 1].axis('off')

        # 二值图像
        if self.binary_image is not None:
            axes[0, 2].imshow(self.binary_image, cmap='gray')
            axes[0, 2].set_title('二值图像')
            axes[0, 2].axis('off')

        # 平滑滤波后图像
        if self.processed_image is not None:
            axes[1, 0].imshow(self.processed_image, cmap='gray')
            axes[1, 0].set_title('平滑滤波后')
            axes[1, 0].axis('off')

        # 校正后图像
        if self.corrected_image is not None:
            axes[1, 1].imshow(self.corrected_image, cmap='gray')
            axes[1, 1].set_title('倾斜校正后')
            axes[1, 1].axis('off')

        # Hough变换检测结果
        if self.corrected_image is not None:
            # 创建彩色图像用于显示检测结果
            result_img = cv2.cvtColor(self.corrected_image, cv2.COLOR_GRAY2RGB)

            # 检测并绘制直线
            lines = self.detect_lines_hough_p()
            if lines is not None:
                for line in lines:
                    x1, y1, x2, y2 = line[0]
                    cv2.line(result_img, (x1, y1), (x2, y2), (0, 255, 0), 2)

            # 检测并绘制圆圈
            circles = self.detect_circles_hough()
            for (x, y, r) in circles:
                cv2.circle(result_img, (x, y), r, (255, 0, 0), 2)

            axes[1, 2].imshow(result_img)
            axes[1, 2].set_title('Hough检测结果')
            axes[1, 2].axis('off')

        plt.tight_layout()
        plt.show()

    def process_answer_sheet(self, image_path: str):
        """
        完整的答题卡识别流程
        Args:
            image_path: 图像路径
        """
        print("=" * 50)
        print("开始答题卡识别处理")
        print("=" * 50)

        # 1. 加载图像
        if not self.load_image(image_path):
            return

        try:
            # 2. 图像灰度化
            print("\n步骤1: 图像灰度化")
            self.convert_to_grayscale()

            # 3. 图像二值化
            print("\n步骤2: 图像二值化")
            self.binarize_image()

            # 4. 图像平滑滤波
            print("\n步骤3: 图像平滑滤波")
            self.smooth_image()

            # 5. Hough变换检测直线
            print("\n步骤4: Hough变换检测直线")
            lines = self.detect_lines_hough_p()

            # 6. 计算倾斜角度
            print("\n步骤5: 计算倾斜角度")
            skew_angle = self.calculate_skew_angle(lines)

            # 7. 图像倾斜校正
            print("\n步骤6: 图像倾斜校正")
            self.correct_skew(skew_angle)

            # 8. 图像分割
            print("\n步骤7: 图像分割")
            answer_regions = self.segment_answer_regions()

            # 9. 检测选择题圆圈
            print("\n步骤8: 检测选择题圆圈")
            circles = self.detect_circles_hough()

            # 10. 完整性核查
            print("\n步骤9: 完整性核查")
            is_valid = self.integrity_check()

            # 11. 显示结果
            print("\n步骤10: 显示处理结果")
            self.visualize_results()

            print("\n" + "=" * 50)
            print("答题卡识别处理完成!")
            print(f"图像质量: {'合格' if is_valid else '不合格'}")
            print(f"检测到答题区域: {len(answer_regions) if answer_regions else 0} 个")
            print(f"检测到选择题圆圈: {len(circles) if circles else 0} 个")
            print(f"倾斜校正角度: {skew_angle:.2f}度")
            print("=" * 50)

        except Exception as e:
            print(f"处理过程中发生错误: {e}")


def main():
    """主函数"""
    # 创建答题卡识别器实例
    recognizer = AnswerSheetRecognizer()

    # 处理答题卡图像
    image_path = "1.JPG"  # 答题卡图像路径
    recognizer.process_answer_sheet(image_path)


if __name__ == "__main__":
    main()

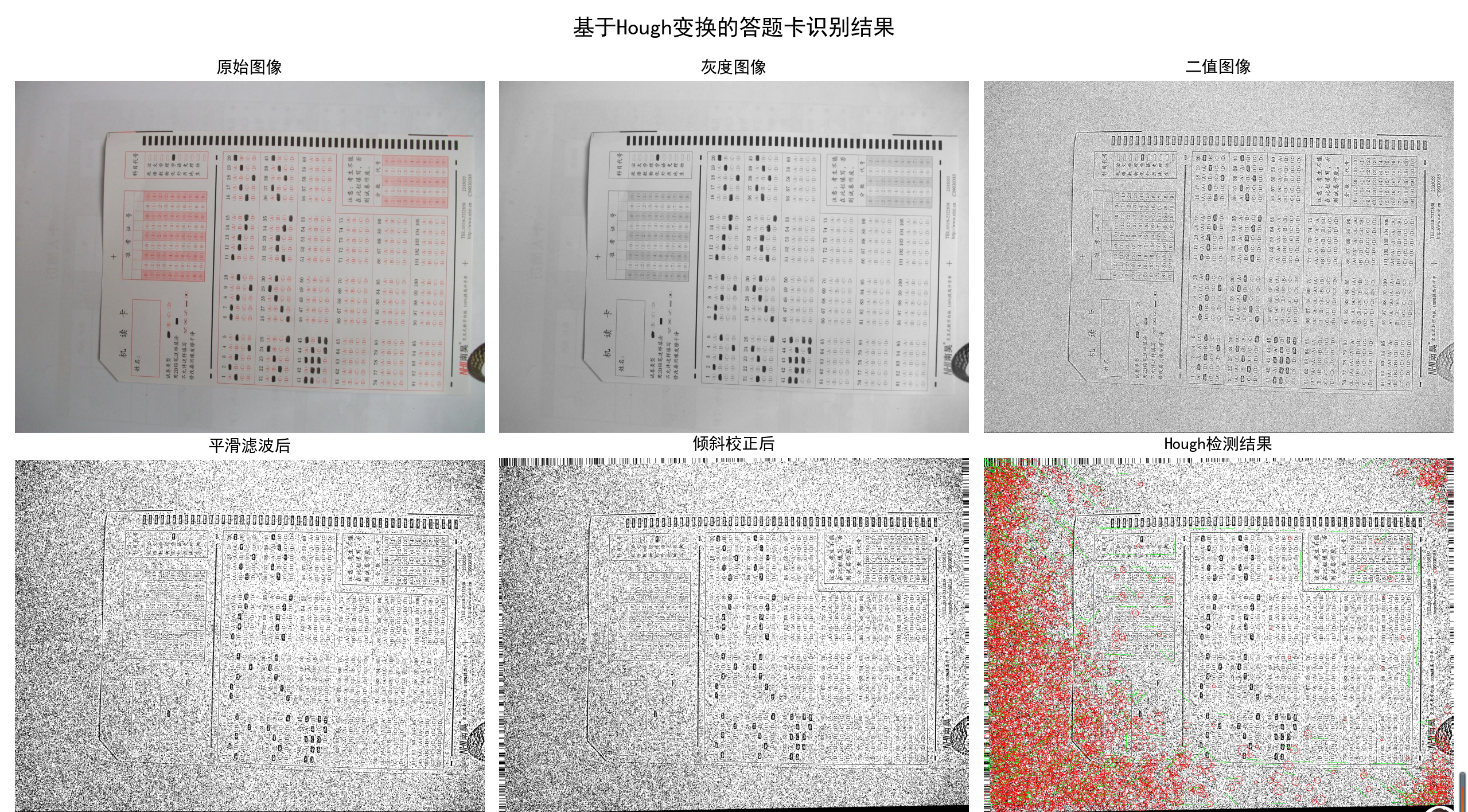

完整项目在我的资源里面有，运行效果如图：
