初识对象存储MinIO

初识对象存储MinIO - 墨天轮

## 基于minIO建立对象存储服务

搭建高可用集群
探索横向扩展可行性
影响性能的关键点和基础性能测试结果
培训minio的数据可靠性解决方案、基本使用方法
承接内部离线镜像、yum源、python源，前端流水线更新
调研harbor、nexus是否可以对接s3对象存储(解决无共享存储环境下的数据可靠性问题)

[MinIO简介](#MinIO简介)

[产品特点](#产品特点)

[高级特性](#高级特性)

[存储机制](#存储机制)

[运行模式](#运行模式)

[mc配置与管理](#mc配置与管理)

[应用场景](#应用场景)

[性能测试](#性能测试)

[优势和不足](#优势和不足)

1. ### MinIO简介

MinIO是一个基于Apache License v2.0开源协议的高性能对象存储服务。它兼容亚马逊S3云存储服务接口，单个对象的最大可达5TB，适合于存储大容量非结构化的数据，例如图片、视频、日志文件、备份数据和容器/虚拟机镜像等。

2. ### 产品特点

* 云原生：容器化、基于K8S的编排、`多租户`支持。

* 高性能：作为高性能对象存储，在标准硬件条件下它能达到183GB/s的读、171GB/s的写速率。

* 高度可用：Minio服务器可以容忍分布式设置中高达`（N/2）-1`个节点故障。而且，您可以配置Minio服务器在Minio与任意Amazon S3兼容服务器之间存储数据。

* 可扩容：不同MinIO集群可以组成`联邦`，并形成一个全局的`命名空间`，并跨越多个数据中心。

* Amazon S3兼容：Minio使用Amazon S3 v2/v4 API。可以使用Minio SDK，Minio Client，AWS SDK和AWS CLI访问Minio服务器。

* 可对接后端存储：除了Minio自己的文件系统，还支持DAS、 JBODs、NAS、Google云存储和Azure Blob存储。

* Lambda计算：Minio服务器通过其兼容AWS SNS/SQS的`事件通知`服务触发Lambda功能。支持的目标是消息队列，如Kafka，NATS，AMQP，MQTT，Webhooks以及Elasticsearch，Redis，Postgres和MySQL等数据库。

* Minio提供有操作页面。

* 功能简单: 这一设计原则让MinIO不容易出错、更快启动。

* 部署简单：只有一个可执行文件，参数极少。部署非常简单。如只需要一条命令：minio server /data，即可启动一个MinIO系统。

* 无元数据数据库：避免元数据库成为整个系统的性能瓶颈，并将故障限制在单个集群之内，而不会涉及其他集群。

* 精细化修复：修复操作可以精细化到`单个对象`。

* S3 Select支持：对于超大的对象，可通过`执行SQL语句`以加速人工智能与大数据分析处理。

* 多语言客户端支持：提供JavaScript、Java、Python、Golang、.Net、Haskell多种语言的客户端开发SDK。

* 服务器端操作系统：Linux, Unix, Windows, Max OS等主流操作系统。

* 性能极其优异：在开源对象存储软件中，性能非常优异。

3. ### 高级特性

* 支持纠删码：针对CPU进行汇编级优化后的纠删码`保护每一个对象`。

* 比特位保护：用户未知的情况下的`静默错误/比特位衰减`是磁盘的一个严重的问题。MinIO使用高度优化的`HighwayHash算法`保证从不读到错误的数据。MinIO使用纠删码、Checksum来`防止硬件错误和静默数据污染`。在最高冗余度配置下，即使丢失1/2的磁盘也能恢复数据。

* 加密和防篡改：Minio为加密数据`提供了机密性，完整性和真实性保证`，而且性能开销微乎其微。使用AES-256-GCM，ChaCha20-Poly1305和AES-CBC支持服务器端和客户端加密。加密的对象使用AEAD服务器端加密进行防篡改。支持HashiCorp的秘钥管理解决方案。

* 单写多读(worm)：该特性一旦开启，MinIO将`禁止可能改变`对象数据、元数据的所有API。

* 持续备份：支持快速增量备份到NAS、公有云等。

* 多云网关：可以做为多种公有云、NAS设置的网关，对外提供S3访问。

* 用户身份管理：支持与OpenID connect规范，支持临时密码，支持`高度细化的、可配置的`访问策略。

4. ### 存储机制

Minio使用纠删码erasure code和校验和checksum。即便丢失一半数量`（N/2）`的硬盘，仍然可以恢复数据。

校验和

保护数据免受硬件故障和无声数据损坏

纠删码

纠删码是一种`恢复丢失和损坏数据`的数学算法，目前，纠删码技术在分布式存储系统中的应用主要有三类，`阵列纠删码`（Array Code: RAID5、RAID6等）、`RS(Reed-Solomon)里德-所罗门类`纠删码和`LDPC`(LowDensity Parity Check Code)低密度奇偶校验纠删码。Erasure Code是一种编码技术，它可以将n份原始数据，`增加m份数据`，并能通过n+m份中的任意n份数据，还原为原始数据。即如果有任意小于等于m份的数据失效，仍然能通过剩下的数据还原出来。

Minio采用`Reed-Solomon code`将对象拆分成`N/2数据和N/2奇偶校验块`。这就意味着如果是12块盘，一个对象会被分成6个数据块、6个奇偶校验块，可以丢失任意6块盘（不管其是存放的数据块还是奇偶校验块），仍可以从剩下的盘中的数据进行恢复。

RS code编码数据恢复原理

RS编码`以word为编码和解码单位`，大的数据块拆分到字长为w（取值一般为8或者16位）的word，然后对word进行编解码。数据块的编码原理与word编码原理相同，后文中以word为例说明，变量Di, Ci将代表一个word。

把输入数据视为向量D=(D1，D2，..., Dn）, 编码后数据视为向量（D1, D2,..., Dn, C1, C2,.., Cm)，RS编码可视为如下（图1）所示矩阵运算。

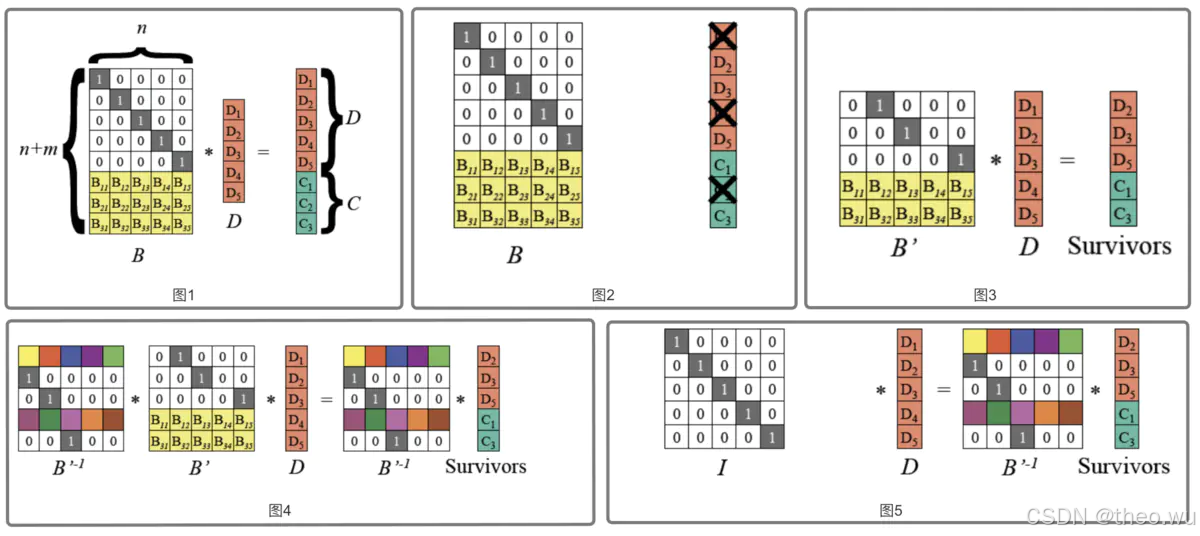

图1最左边是编码矩阵（或称为`生成矩阵`、分布矩阵，Distribution Matrix），编码矩阵需要满足任意n*n子矩阵可逆。为方便数据存储，编码矩阵上部是单位矩阵（n行n列），下部是m行n列矩阵。下部矩阵可以选择`范德蒙德矩阵`或柯西矩阵。

![image](/assets/image1.png)

RS最多能`容忍m个数据块`被删除。数据恢复的过程如下：

（1）假设D1、D4、C2丢失，从编码矩阵中删掉丢失的数据块/编码块对应的行。（图2、3）

（2）由于B' 是`可逆的`，记B'的逆矩阵为 (B'^-1)，则B' * (B'^-1) = I 单位矩阵。两边左乘B' 逆矩阵。（图4、5）

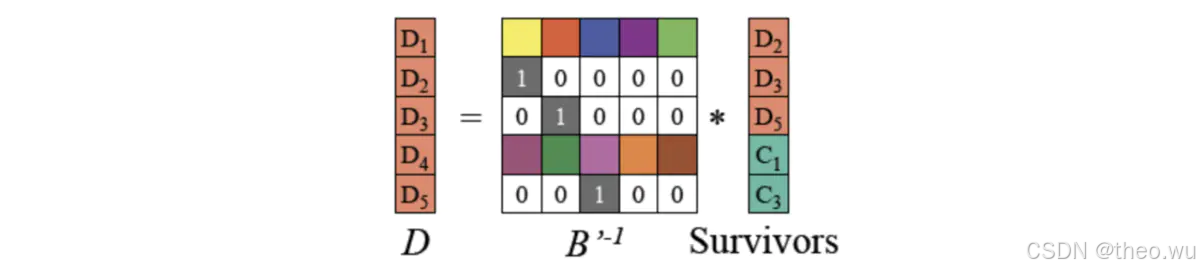

（3）得到如下原始数据D的计算公式。

![image](/assets/image2.png)

（4）对D重新编码，可得到丢失的编码

5. ### 运行模式

MinIO有server和gateway两种运行模式，前者`适用于有自己的硬盘等`存储硬件设备的情况，后者可以理解为`代理模式`，目前可以代理Azure、GCS、NAS、S3以及其它兼容S3的OSS服务商。

代理模式下，MinIO对外部请求`进行解析和转发`至被代理方（比如阿里云OSS），间接提供存储服务。当然，MinIO不只是做了请求转发，还提供了多种额外的功能，比如`文件缓存、服务监控`等。

#### minio server启动模式

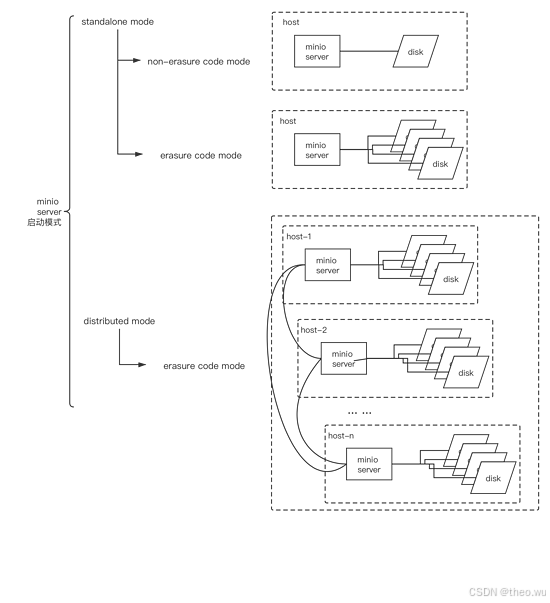

minio支持多种server启动模式：

![image](/assets/image3.png)

图：minio server启动模式

minio server的单机模式，要管理的磁盘都在host本地。该启动模式一般仅用于实验环境、测试环境的验证和学习使用。在单机模式下，还可以分为`非纠删码模式`和`纠删码模式`。

非纠删码模式，minio server启动时`仅传入一个本地磁盘`目录参数：

```

$ ./minio server data

```

在这样的启动模式下，对于每一份对象数据，minio直接在data下面存储这份数据，不会建立副本，也不会启用纠删码机制。因此，这种模式无论是服务实例还是磁盘都是“单点”，无任何高可用保障，磁盘损坏就表示数据丢失。

同样在minio server的单机模式下，`纠删码模式`即为minio server实例传入多个本地磁盘参数。一旦遇到多于一个磁盘参数，minio server会自动启用纠删码模式。纠删码模式对磁盘的个数是有要求的，如不满足要求，实例启动将失败：

```

$ ./minio server data1 data2

ERROR Invalid command line arguments: Incorrect number of endpoints provided [data1 data2]

> Please provide an even number of endpoints greater or equal to 4

HINT:

For more information, please refer to https://docs.min.io/docs/minio-erasure-code-quickstart-guide

```

纠删码启用后，要求传给minio server的endpoint(单点模式下，即本地磁盘上的目录)`至少为4个`。minio server启用纠删码机制后，会自动将传入的disk drive划分为多个erasure coding set，每个erasure coding set中的disk drive的数量可以是：4, 6, 8, 10, 12, 14 和16。minio server会根据传入disk drive的数量自动计算set个数和每个set中的disk drive数量。比如下面例子中，我们传入四个endpoint(disk drive)给minio server：

```

$ ./minio server data1 data2 data3 data4

Formatting 1 zone, 1 set(s), 4 drives per set.

WARNING: Host local has more than 2 drives of set. A host failure will result in data becoming unavailable.

Status: 4 Online, 0 Offline.

... ...

```

从minio server的输出日志来看，minio server将这些drive放入了一个 erasure coding set 了。在输出日志中，我们还看到一行WARNING: Host local has more than 2 drives of set. A host failure will result in data becoming unavailable. ，即minio server警告我们：这个erasure coding set中有多于两个的drive都在local host上，这样一旦host宕机，那么数据将无法获取。(每个set 有4个drive，根据纠删码的机制，这个set的最大允许失效的disk数量为4/2=2)。

我们再来看minio server启动的一个 “语法糖” – “省略号”语法：

```

$ ./minio server data{1...18}

Formatting 1 zone, 3 set(s), 6 drives per set.

WARNING: Host local has more than 3 drives of set. A host failure will result in data becoming unavailable.

Status: 18 Online, 0 Offline.

... ...

```

minio server data{1...18} 等价于 minio server data1 data2 data3 data4 data5 data6 data7 data8 data9 data10 data11 data 12 data13 data14 data15 data16 data17 data18 。minio server会自行扩展省略号代表的内容。我们看到：当我们传入18个disk drive后，minio server创建了3个erasure coding set，每个set中有6个disk drive。同样，minio server还针对每个set输出了一行WARNING：每个Set中有三个以上的disk drive都位于同一台host上。

这些WARNING我们可以通过`distributed mode`来解决。顾名思义，distributed mode下，minio server实例和其管理的disk drive分布在多台host上，这种模式可以避免minio server实例单点，数据也将分布在不同host上的不同disk中，`实现了高可用`，提升了整体的`容灾能`力。由于处理多个host上的disk，distribute mode默认就会启动erasure coding set机制。

在distributed mode下，minio server后面的远程的endpoint采用http url编码格式：

```

export MINIO_ACCESS_KEY=<ACCESS_KEY>

export MINIO_SECRET_KEY=<SECRET_KEY>

$ minio server http://host{1...4}:9000/minio/data{1...4}

```

上面例子中的minio server命令相当于4个host，每个host上启动一个minio server实例，每个实例都管理16个disk drive(包括本地和远程的)。上述命令等价于：

```

$ minio server http://host1:9000/minio/data1 http://host1:9000/minio/data2 http://host1:9000/minio/data3 http://host1:9000/minio/data4 http://host2:9000/minio/data1 http://host2:9000/minio/data2 http://host2:9000/minio/data3 http://host2:9000/minio/data4 http://host3:9000/minio/data1 http://host3:9000/minio/data2 http://host3:9000/minio/data3 http://host3:9000/minio/data4 http://host4:9000/minio/data1 http://host4:9000/minio/data2 http://host4:9000/minio/data3 http://host4:9000/minio/data4

```

minio同样会自动将这些disk drive划分为若干个erasure coding set。每个endpoint用http://address/disk-drive-path的形式编码。注意：这条命令在host1、host2、host3和host4上都要执行。

minio有一个`zone`的概念，比如下面这个例子：

```

$minio server data{1...8} data{9...16}

Formatting 1 zone, 1 set(s), 8 drives per set.

WARNING: Host local has more than 4 drives of set. A host failure will result in data becoming unavailable.

Formatting 2 zone, 1 set(s), 8 drives per set.

WARNING: Host local has more than 4 drives of set. A host failure will result in data becoming unavailable.

Status: 16 Online, 0 Offline.

... ...

```

我们在命令行中给minio server传入两组采用“省略号”语法的参数，minio认为每组就是一个“zone”，这里有两组，因此minio创建了两个zone 。在每个zone内，minio创建了一个 erasure coding set ，每个set中有8个disk drive。对于外部的写数据请求，minio server会首先查找可用空间多的zone，然后再在zone内选择set和disk drive。

如果不用“省略号”语法，那么minio server会将后面传入的所有disk drive放入一个zone中。

分布式的Minio的优势：

• 数据保护: 采用`纠错码erasure code`防止多节点或者驱动器异常，采用bit rot来进行数据保护。一个分布式的Minio集群最小需要4块盘(其实是纠错码要求最小4块)来驱动整个集群，当我们启动分布式集群后，纠错码会自动启动。

• 高可用: `多节点组成`的分布式minio可保证服务的高可用(一个N节点的分布式Minio,只要有N/2节点在线，你的数据就是安全的。不过你需要至少有N/2+1个节点才能创建新的对象。)

• 一致性保障: MinIO在所有的IO操作中都严格遵循read‐after‐write和list‐after‐write`一致性模型`。

#### minio gateway启动模式

MinIO网关使用NAS存储支持Amazon S3。你可以在`同一个共享NAS卷上`运行多个minio实例，作为一个分布式的对象网关。

为NAS存储运行MinIO网关

```

export MINIO_ACCESS_KEY=minioaccesskey

export MINIO_SECRET_KEY=miniosecretkey

minio gateway nas /shared/nasvol

```

使用mc进行验证

```

mc config host add mynas http://gateway-ip:9000 access_key secret_key

```

列举nas上的存储桶

```

mc ls mynas

```

6. ### mc配置与管理

minio官方提供了mc命令行工具，用于对minio server进行管理。我们首先要为mc创建一个管理本地minio server(:9000)的配置：

```

# mc config host add myminio http://localhost:9000 minioadmin minioadmin

Added `myminio` successfully.

```

这里我们使用mc添加了一个所谓”host”，指向上面创建的minio server(:9000)。上面的命令实质上是在~/.mc/config.json中写入了如下配置：

```

# cat ~/.mc/config.json

{

"version": "9",

"hosts": {

"myminio": {

"url": "http://localhost:9000",

"accessKey": "minioadmin",

"secretKey": "minioadmin",

"api": "s3v4",

"lookup": "auto"

}

```

#### 查看bucket

```

# 查看minio集群中的bucket

$ mc ls minio

```

# 查看bucket的内容

$ mc ls minio/test1

```

#### bucket管理

```

# 创建一个bucket

$ mc mb minio/test2

```

Bucket created successfully `minio/test2`.

```

$ mc ls minio/ | grep test2

```

# rb可以直接删除指定的bucket

$ mc rb minio/test2

```

Removed `minio/test2` successfully.

```

# tree可以打印出来bucket组织的文件系统树形结构

$ mc tree ‐‐depth 2 ‐‐files minio/test2

```

minio/test2

└─ hostname.txt

```

# du可以查看某个bucket或者object的大小

$ mc du minio/test2

```

$ mc du minio/

```

#### 对象管理

```

# 将本地文件拷贝到minio的oss服务

# 并直接使用cat命令访问

$ hostname > hostname.txt

$ mc cp hostname.txt minio/test2/

```

$ mc ls minio/test2/

```

$ mc cat minio/test2/hostname.txt

```

# 使用pipe命令可以将标准输入的数据直接写入到minio的存储中

$ echo ${PATH} | mc pipe minio/test2/path.txt

$ mc ls minio/test2/

```

$ mc cat minio/test2/path.txt

```

# 受用share命令生成可供外部匿名下载的临时链接地址

# 生成后我们就可以使用共享链接在4小时内随意下载

$ mc share download ‐‐expire 4h minio/test2/hostname.txt

```

# 使用mirror指令对bucket内容进行镜像(最实用的一个指令)

# 将minio这个对象服务下的test2的整个bucket的对象镜像到本地

# 使用minio的mc客户端可以在多个minio服务之间进行数据镜像

$ mc mirror minio/test2 .

```

# 使用find指令来直接查找内容(相对比较实用,find指令支持很多方便快捷的参数，和Linux本地的find命令内容相似)

# 查找名称为*.txt的文件并打印临时url下载地址

$ mc find minio/test2/ ‐‐name "*.txt" ‐‐print {url}

```

# diff命令可以列出两个bucket之间对象的大小，名字，时间的不同

$ mc diff . minio/test2/

```

# rm可以直接删除指定的对象(‐‐force ‐‐recursive就相当于我们linux中的rm ‐rf)

$ mc rm ‐‐force ‐‐recursive minio/test2

```

#### minio运维管理

```

# stat可以查看minio服务的元数据信息

$ mc stat minio/test2

```

# retention指令可以设置指定前缀的对象的保留时间

# events指令可以查看和添加对象的事件

# watch可以实时监听对象的events

# policy用来管理匿名用户对bucket和object的访问

# 设置test2这个bucket匿名用户仅可以下载(download/public/upload)

$ mc policy set download minio/test2

$ mc policy list minio/test2

```

# admin用来管理minio服务

# mc admin info 查看minio服务基本信息

# mc admin service 重启和停止minio服务

# mc admin config 管理minio服务的配置信息

$ mc admin info minio

```

# config 用来管理客户端的配置文件(还记得我们刚开始配置本地环境的时候吗)

# minio默认帮我们配置了一些公共的对象存储服务，同时也配置了一个本地的oss服务

$ mc config host list

```

7. ### 应用场景

基于minIO建立对象存储服务应用场景：

承接内部离线镜像、yum源、python源，前端流水线更新；

内部安装docker，存放镜像的仓库需要用到minIO；

nexus仓库使用minIO；

制品库使用minIO；

命令行下载应用，存放应用使用minIO；

主机驱动的存放；

harbor镜像仓库使用minIO；

etcd的自动备份机制；

流水线制品和日志的持久化。

提供minIO对象存储服务的进度：

- [x] 在研发测试区业务集群（acp-region）部署单节点minIO服务，已完成。

- [x] 单节点minIO服务在离线环境下可重复创建，已完成。

- [x] docker registry存储使用minIO，已完成。

- [ ] harbor镜像仓存储设置为minIO对象存储，待开展。

- [x] rancher有哪些driver，传入minIO，已完成。

（以上操作，先文档化，以后整理成脚本化）

- [x] Minimal的干净环境，启动minio，已完成。

- [x] docker 19.03的依赖，传入minio，制作yum repo仓，已完成。

- [x] 本地yum源离线安装docker工作正常，已完成。

- [x] 整理离线安装的云昊的镜像tar包，传入minio，已完成。

- [x] 命令行、iso、driver的离线安装。

8. ### 性能测试

采用intel开源的测试对象存储系统的性能测试工具或minio官方压测方案对minio进行性能测试：

https://github.com/intel-cloud/cosbench

https://github.com/minio/benchmarks

9. ### 优势和不足

#### 优点：

对象存储，`兼容Amazon S3协议`。

安装运维相对简单，`开箱即用`。

后端除了本地文件系统，还`支持多种存储系统`。

原生支持`bucket事件通知机制`。

可通过多节点集群方式，支持一定的高可用和数据容灾。

有web管理界面和cli，可以用于测试或者管理。

公开bucket中的数据可以`直接通过HTTP获取`。

#### 缺点：

没有经过长时间的使用和验证，`稳定性不确定`。

没有官方的HTTP协议API，`只能使用SDK`。

`不支持`动态增加节点（目前私有化部署场景对此的需求并不强）。

### 知识点修正和补充：

1.高性能在标准硬件上，读/写速度上高达183 GB/秒和171 GB/秒。数据来源于http://www.minio.org.cn/

2.可扩容可扩展性：MinIO利用了Web缩放器的来之不易的知识，为对象存储带来了简单的缩放模型。这是我们坚定的理念 “简单可扩展.” 在 MinIO, 扩展从单个群集开始，该群集可以与其他MinIO群集联合以创建全局名称空间, 并在需要时可以跨越多个不同的数据中心。通过添加更多集群可以扩展名称空间, 更多机架，直到实现目标。来源于http://www.minio.org.cn/

3.Lambda计算 minio服务器自身不提供Lambda计算能力，通过其兼容AWS SNS/SQS的事件通知服务触发Lambda功能。来源于http://minio.org.cn/overview.shtml

4.无元数据数据库 MinIO在带有本地驱动器（JBOD / JBOF）的商品服务器上运行。集群中的所有服务器的功能均相同（完全对称的体系结构）。没有名称节点或元数据服务器。

MinIO将数据和元数据作为对象一起写入，从而无需使用元数据数据库。来源于http://minio.org.cn/overview.shtml

5.S3 Select支持

支持完整的AWS S3 SELECT SQL语法；支持所有运算符；支持所有聚合，条件，类型转换和字符串函数。

来源http://docs.minio.org.cn/docs/master/minio-select-api-quickstart-guide

6.单写多读(worm)

启用此选项可开启“一次写入多次读取”。默认设置为关闭。来源于http://www.lw007.cn/docs/minio-server-configuration-guide.html

```

export MINIO_WORM=on

```

通过应用charts的values.yaml设置环境变量environment。

7.Minio为什么选RS纠删码，而没有使用阵列纠删码？

阵列纠删码(Array Code: RAID5、RAID6等)比如RAID5只支持一个盘失效，即使是RAID6也仅支持两个盘失效。

纠删码的工作原理和RAID或者复制不同，像RAID6可以在损失两块盘的情况下不丢数据，而Minio RS纠删码可以在丢失一半的盘的情况下，仍可以保证数据安全。而且Minio RS纠删码是作用在对象级别，可以一次恢复一个对象，而RAID是作用在卷级别，数据恢复时间很长。 Minio对每个对象单独编码，存储服务一经部署，通常情况下是不需要更换硬盘或者修复。Minio RS纠删码的设计目标是为了性能和尽可能的使用硬件加速。https://www.bookstack.cn/read/MinioCookbookZH/3.md

8.为minio server实例传入多个本地磁盘目录参数，可以是本地文件夹目录作为参数或者硬盘位置作为参数。

9.一致性保障强一致性模型 https://zhuanlan.zhihu.com/p/59119088 《minio白皮书》http://www.cloudbin.cn/?p=2917

MinIO对象存储系统无元数据数据库，所有的操作都是对象级别的粒度的。这种做法的优势是:个别对象的失效，不会溢出为更大级别的系统失效。便于实现“强一致性”这个特性。此特性对于机器学习与大数据处理非常重要。

集群扩展优势特性，集群不会过大（32个节点），可实现可靠的分布式锁管理器，进而保证更新、删除等操作的强一致性。

10.关注gateway启动模式挂载到一个NAS卷

数据本身的高可用已经得到保证了，但如何保证S3服务的高可用？

如果要求保证harbor的高可用，考虑到会导致无法使用NAS。

Minio本身服务的高可用怎么保证，是否是Client保证，或负载均衡，或自协商？

启动双副本Minio gateway容器，开启Ingress七层负载均衡访问minio，后端挂载同一个路径下的NAS上。

通过任何一个Minio gateway都可以正常访问NAS，提升高可用性。

11.一个分布式的对象网关怎么部署?

可以在同一个共享NAS卷上运行多个minio实例，作为一个分布式的对象网关。负载均衡--minio gateway--nas
