0Ω电阻的全面解析:电路设计中的“万能钥匙“

0Ω电阻的全面解析:电路设计中的"万能钥匙"

在电子工程领域,0Ω电阻是最特殊却又最实用的元件之一。它看似简单,却在电路设计中扮演着多重关键角色。本文将深入探讨0Ω电阻的七大核心功能,特别是其在GND连接中的独特应用。

一、0Ω电阻的本质特性

1. 物理特性参数

特性典型值说明
标称阻值实际阻值约20-50mΩ
额定功率1/10W, 1/8W, 1/4W封装决定承载能力
封装尺寸0201, 0402, 0603, 0805贴片封装为主
熔断电流1-5A过流时起保险作用
温度系数±250ppm/℃与常规电阻相同

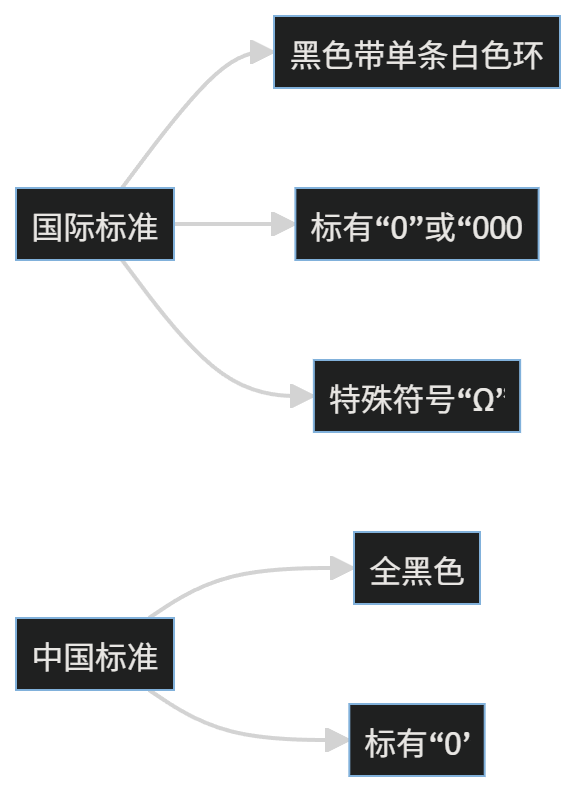

2. 特殊标识方法

graph LR
A[国际标准] --> B[黑色带单条白色环]
A --> C[标有“0”或“000”]
A --> D[特殊符号“Ω”]
E[中国标准] --> F[全黑色]
E --> G[标有“0”]

在这里插入图片描述

二、0Ω电阻的七大核心功能

1. 电路调试与兼容设计(核心功能)

场景示例:电源电路滤波配置

电源输入
电感
电容
0Ω电阻
电源输出
  • 调试策略
  1. 初始安装0Ω电阻(不装L和C)
  2. 测试EMI超标时,焊接L和C
  3. 若无需滤波,保留0Ω直通
  4. 批量生产时优化配置

2. 地线系统优化(重点应用)

GND之间加0Ω电阻的典型场景:
数字地
模拟地
功率地
主接地点

五大优势

  1. 噪声隔离:阻断数字噪声污染模拟电路
  2. 单点接地:实现星型接地拓扑结构
  3. 电流监控:测量各区域接地电流
  4. 灵活调整:方便后期接地策略优化
  5. 故障定位:断开后检测各区域工作状态

3. 充当低成本保险丝

过流保护原理

电源输入
0Ω电阻
负载电路
过电流
电阻熔断
电路保护
  • 设计要点
  • 选择合适封装(0805承载2A,1206承载3A)
  • 计算熔断电流:I = √(P/R)
  • 布局靠近被保护电路

4. 信号跨分割平面

高速PCB设计应用

USB_D+
跨越电源分割
CPU
USB_Connector
  • 解决信号线跨越电源平面分割问题
  • 提供低阻抗回流路径
  • 减少EMI辐射

5. 电路配置选择器

硬件配置示例

模式A
模式B
VCC
10K
0Ω跳点1
0Ω跳点2
GND
MCU_IO
  • 通过焊接不同位置0Ω选择工作模式
  • 比跳线帽更节省空间
  • 适合批量生产

6. 测试点与测量接入

生产测试应用

芯片
信号输出
测试点
  • 测试时移除电阻接入设备
  • 避免探头直接接触芯片引脚
  • 测量后恢复电路功能

7. 替代跳线与飞线

PCB设计优化

  • SMT工艺替代手工跳线
  • 自动贴片机高效安装
  • 提升产品一致性

三、GND之间加0Ω电阻的深度解析

1. 混合信号系统设计

典型应用场景

ADC芯片
模拟地
数字处理器
数字地
开关电源
功率地
主接地点

设计要点

  • 位置选择:靠近噪声源(如数字电路)
  • 电流计算:I = V/R,确保不过载
  • 布局优化:最短路径连接

2. 多板卡系统接地

背板系统应用

GND
背板GND
GND
主控板
采集卡
通信卡

优势体现

  • 消除板间地电位差
  • 均衡各板卡接地电流
  • 热插拔时保护接口

3. 与磁珠方案对比

特性0Ω电阻磁珠(100Ω@100MHz)
直流阻抗<50mΩ≈0Ω
交流阻抗≈0Ω频率相关
噪声抑制物理隔离能量吸收
适用场景消除地电位差抑制高频噪声
信号影响可能引起振铃

设计准则

  • 当需要解决直流地电位差时选0Ω电阻
  • 当需要抑制特定高频噪声时选磁珠
  • 在高速数字系统中慎用磁珠

四、工程实践案例

1. 工业PLC模拟输入模块

地线设计

DC-DC
4-20mA传感器
隔离器
AGND
STM32
DGND
MGND
24V电源
PGND

实测效果

  • ADC采样精度提升:12bit → 14bit
  • 工频干扰降低:-20dB
  • 温度漂移减少:±5℃ → ±1℃

2. 音频功放系统

音频DSP
DGND
数模转换
AGND
开关电源
PGND
前置放大
功率放大
MGND

性能改善

  • THD+N:0.05% → 0.008%
  • 信噪比:96dB → 106dB
  • 底噪电平:-92dBV → -105dBV

五、设计注意事项

1. 电流承载能力

封装最大电流功率限制
04021A0.1W
06031.5A0.125W
08052A0.25W
12063A0.5W

安全裕度:实际工作电流 ≤ 50%额定值

2. PCB布局规范

  1. 位置:靠近被连接区域
  2. 走线:加宽连接铜箔(≥20mil)
  3. 热设计:避免靠近发热元件
  4. 测试点:两端预留测试焊盘

3. 高频应用限制

  • 100MHz信号路径避免使用

  • 射频电路改用直接连接
  • 高速差分信号保持参考面完整

六、替代方案与演进

1. 先进替代技术

需求替代方案优势
高精度接地主动接地芯片零压差,可编程
大电流接地铜条连接零压降,高可靠性
高频隔离平面分割无额外元件

2. 未来发展趋势

  1. 集成化:芯片内置可编程接地开关
  2. 智能化:带电流监测功能的0Ω电阻
  3. 纳米化:石墨烯材料实现零温漂
  4. 多功能:集成ESD保护功能

经典教训:某医疗设备因DGND和AGND直接连接,导致ECG信号出现100Hz干扰。添加0Ω电阻后,干扰消除,验证了其噪声隔离价值。

结论

0Ω电阻在GND系统中的应用体现了电子设计的智慧:

  1. 看似简单:物理连接功能
  2. 实则精妙:噪声隔离与电流控制
  3. 灵活多变:调试、保护、配置多功能一体

当您在GND之间添加0Ω电阻时,实际上是在创造:

  • 调试窗口:随时测量地电流
  • 噪声屏障:隔离数字与模拟干扰
  • 安全阀门:提供可控熔断点
  • 设计弹性:保留后期调整空间

掌握0Ω电阻的应用艺术,将使您的电路设计在简单与复杂之间找到完美平衡点。

<think> 嗯,用户这次想了解0Ω电阻在高速电路设计中的作用。结合之前的对话历史,用户似乎对高速电路设计中的阻抗匹配和信号完整性很感兴趣,之前讨论过隔离芯片和传输线特性阻抗的问题。 用户可能正在调试一个高速电路板,遇到了信号完整性问题。从引用[2]提到的DSP6713访问SDRAM总线的案例看,用户可能实际遇到了因阻抗不匹配导致的时钟波形异常问题。用户特意提到0Ω电阻,说明ta可能在设计中使用0Ω电阻作为调试手段。 让我梳理一下0Ω电阻在高速设计中的核心价值:首先它本质是个可调节的阻抗匹配元件,其次作为调试工具非常灵活。需要特别强调它在阻抗匹配中的“占位”作用,就像引用[2]案例展示的——用0Ω电阻替代33Ω电阻位置,方便后续调整。另外电磁兼容方面也很重要,0Ω电阻能阻断高频噪声路径。 用户可能没意识到的是:0Ω电阻的封装选择会影响寄生参数。比如0402封装的寄生电感约0.7nH,在1GHz频率下感抗可达4.4Ω,这个细节在毫米波设计中很关键。还有热插拔保护功能也值得提及,虽然引用内容没直接说,但这是工程常见用法。 考虑到用户引用过传输线端接技术(引用[3]),应该对比说明并联端接和串联端接中0Ω电阻的不同用法。在并联端接方案里,0Ω电阻常作为端接电阻的预留位;而串联端接中则直接替代匹配电阻。 最后要提醒布局要点:作为跳线使用时,若跨越分割槽,必须配合缝合电容(就像隔离芯片设计中的隔离带要求)。这点可以关联之前讨论的隔离芯片PCB布局原则[^4]。 </think> 在高速电路设计中,0Ω电阻虽看似简单,却承担着多重关键角色,其核心作用可归纳如下: --- ### 一、**阻抗匹配调试的“动态占位符”** 1. **预留阻抗调整位置** 在传输线(如时钟线、高速总线)上预留0Ω电阻位置(图1),便于后续替换为精准阻值电阻(如33Ω、50Ω)。 **作用**: - 解决因PCB寄生参数或负载变化导致的阻抗失配问题(引用[2]案例中替换0Ω为匹配电阻修复信号完整性)[^2] - 抑制信号振铃、过冲和反射,提升边沿质量(通过串联阻尼实现,见引用[3])[^3] ```plaintext ┌─────────┐ ┌─────┐ ┌─────────┐ │ 驱动芯片 ├─■──┤0Ω电阻├──■─┤ 接收负载 │ └─────────┘ └─────┘ └─────────┘ 预留调试点 预留调试点 ``` 2. **替代理论匹配电阻** 当仿真显示理想匹配电阻值极小时(如<1Ω),0Ω电阻可作为近似替代,同时保留调整灵活性。 --- ### 二、**电路调试与测试的关键工具** 1. **信号通路分段隔离** - 在关键信号路径串联0Ω电阻,调试时可断开后级电路,定位故障范围(如EMI问题源)[^2] - 配合示波器探头,减小对高速信号的负载效应(对比直接焊接探头导致的阻抗突变) 2. **电源网络调试** - 分割模拟/数字地平面(AGND/DGND)时,用0Ω电阻实现“单点接地”,避免地环路噪声(引用[3]中地隔离理念延伸)[^3] - 切断冗余电源支路,降低功耗测量误差 --- ### 三、**电磁兼容性(EMC)优化** 1. **高频噪声路径阻断** 在电源/地路径放置0Ω电阻,增加高频电流回流路径阻抗,抑制共模噪声传播: $$Z = j\omega L_{寄生}$$ (寄生电感$L_{寄生}$在GHz频段可产生显著感抗) 2. **替代磁珠的低成本方案** 在低频噪声场景(如<100MHz),0Ω电阻可替代磁珠滤除噪声,同时避免磁珠饱和问题。 --- ### 四、**生产与设计的衔接桥梁** 1. **兼容不同电路配置** - 同一PCB通过焊接/移除0Ω电阻适配硬件版本(如使能备用功能模块) - 替换跳线帽,提升自动化生产效率 2. **冗余电路物理隔离** 未使用的功能电路分支用0Ω电阻断开,降低功耗和信号串扰风险。 --- ### 设计注意事项 1. **高频性能限制** 0Ω电阻的寄生电感(典型值0.5~5nH)和电容(~0.5pF)在GHz以上频段会引入阻抗偏差: $$Z \approx \omega L \quad (\omega = 2\pi f)$$ 例如1nH电感在1GHz时感抗约6.3Ω,可能破坏阻抗匹配。 2. **电流承载能力** 需根据功率需求选择封装(如0402封装通常支持0.5A,0805支持1A)。 3. **布局优化** - 调试用0Ω电阻应置于易操作位置 - 高速信号匹配电阻需贴近驱动端(串联端接)或接收端(并联端接)[^3] --- **总结**:0Ω电阻在高速设计中是兼具 **“阻抗匹配调试锚点”**、**“电路诊断开关”** 和 **“噪声控制阀”** 的多功能元件,其价值远超过简单的电气连接(引用[2][3]的工程实践印证)[^2][^3]。
