PPS与PWM深度解析:原理、区别与ADIN6310时钟设计实战

一、时间与功率控制的核心技术

在现代电子系统中,PPS(Pulse Per Second)PWM(Pulse Width Modulation) 是两种基础但至关重要的信号技术。它们在工业自动化、通信系统、电力电子等领域扮演着关键角色。本文将从原理、波形、应用场景深入解析两者的区别,并重点分析ADIN6310以太网PHY芯片的时钟设计。

二、PPS技术深度解析

1. PPS核心概念

PPS是一种高精度时间同步信号,每个脉冲精确表示1秒的开始时刻。其核心价值在于提供亚微秒级的时间基准,是时间敏感网络(TSN)的基石。

1PPS信号
PPS分发
精确时间戳
GPS卫星
时间同步设备
工业控制器
机械臂协同

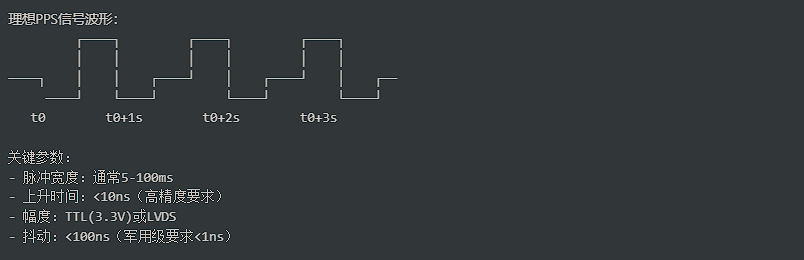

2. PPS波形特征

在这里插入图片描述

3. PPS应用场景

  • 工业自动化:多轴机械臂协同控制
  • 通信系统:5G基站时间同步
  • 电力系统:继电保护装置同步
  • 科学实验:射电望远镜阵列

三、PWM技术深度解析

1. PWM核心概念

PWM通过改变脉冲宽度来传递信息或控制功率,本质是占空比调制技术。其数学表达为:

占空比 = t high T × 100 % \text{占空比} = \frac{t_{\text{high}}}{T} \times 100\% 占空比=Tthigh×100%

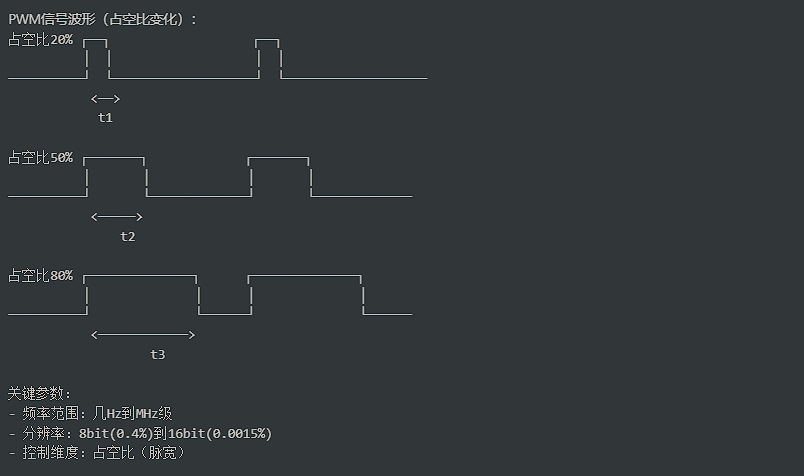

2. PWM波形特征

在这里插入图片描述

3. PWM应用场景

  • 电机控制:无刷直流电机驱动
  • 电源管理:DC-DC转换器
  • LED调光:亮度精确控制
  • 音频系统:Class D放大器

四、PPS与PWM关键区别对比

特性PPSPWM
核心功能时间同步功率/信号调制
关键参数脉冲时间精度占空比
频率特性固定1Hz可配置(Hz-MHz)
脉冲宽度固定(通常5-100ms)动态变化
精度要求纳秒级时间精度占空比分辨率
典型应用时间戳同步、网络同步电机控制、电源转换
信号稳定性相位噪声敏感占空比稳定性敏感
硬件实现高精度时钟源+比较器定时器+计数器

五、ADIN6310时钟设计深度解析

1. ADIN6310时钟架构

ADIN6310是ADI公司推出的工业以太网PHY芯片,其时钟系统设计精妙:

PTP_CLK
REF_CLK
PPS输出
25MHz晶振
ADIN6310
STM32
其他PHY
工业设备

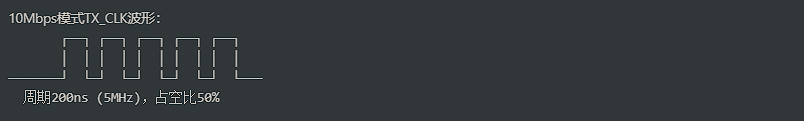

2. 发送时钟(TX_CLK)本质

结论:ADIN6310的发送时钟不是PWM信号!

ADIN6310的发送时钟是典型的网络同步时钟

  • 固定频率:根据以太网速率固定为2.5MHz(10Mbps)、25MHz(100Mbps)或125MHz(1Gbps)
  • 占空比恒定:50% ±1%(IEEE 802.3标准要求)
  • 核心功能:提供数据发送时序基准

在这里插入图片描述

3. 时钟配置实战(STM32F439)

硬件连接
// ADIN6310与STM32连接
#define PHY_RESET_GPIOGPIOA
#define PHY_RESET_PINGPIO_PIN_1
#define PHY_MDC_GPIOGPIOB
#define PHY_MDC_PINGPIO_PIN_11
#define PHY_MDIO_GPIOGPIOB
#define PHY_MDIO_PINGPIO_PIN_12
#define PHY_INT_GPIOGPIOC
#define PHY_INT_PINGPIO_PIN_5
时钟初始化代码
void ETH_Clock_Config(void) {
RCC_PeriphCLKInitTypeDef PeriphClkInit = {0};

// 配置RMII时钟
PeriphClkInit.PeriphClockSelection = RCC_PERIPHCLK_ETH;
PeriphClkInit.EthClockSelection = RCC_ETHCLKSOURCE_PLL;
PeriphClkInit.PLL.PLLM = 25;// HSE=25MHz
PeriphClkInit.PLL.PLLN = 288;// VCO=288*25MHz=7.2GHz
PeriphClkInit.PLL.PLLP = 2;// PLLP=3.6GHz
PeriphClkInit.PLL.PLLQ = 5;// PLLQ=1.44GHz
HAL_RCCEx_PeriphCLKConfig(&PeriphClkInit);

// 配置PHY参考时钟
__HAL_RCC_ETH1MAC_CLK_ENABLE();
__HAL_RCC_ETH1TX_CLK_ENABLE();
__HAL_RCC_ETH1RX_CLK_ENABLE();
}
精确时间戳捕获(PPS相关)
// 配置定时器捕获PPS
void TIM5_Capture_Init(void) {
TIM_IC_InitTypeDef sConfigIC = {0};

htim5.Instance = TIM5;
htim5.Init.Prescaler = 180-1;// 1MHz计数
htim5.Init.CounterMode = TIM_COUNTERMODE_UP;
htim5.Init.Period = 0xFFFFFFFF;
htim5.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
HAL_TIM_IC_Init(&htim5);

sConfigIC.ICPolarity = TIM_ICPOLARITY_RISING;
sConfigIC.ICSelection = TIM_ICSELECTION_DIRECTTI;
sConfigIC.ICPrescaler = TIM_ICPSC_DIV1;
sConfigIC.ICFilter = 0;
HAL_TIM_IC_ConfigChannel(&htim5, &sConfigIC, TIM_CHANNEL_1);

HAL_TIM_IC_Start_IT(&htim5, TIM_CHANNEL_1);
}

// PPS中断处理
void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim) {
if(htim->Instance == TIM5) {
uint32_t capture = HAL_TIM_ReadCapturedValue(htim, TIM_CHANNEL_1);
// 记录精确时间戳
system_time_ns = capture * 1000; // 转换为ns
}
}

六、工业场景应用案例

1. 多轴机械臂协同控制

GPS PPS 主控制器 机械臂A 机械臂B 1PPS时间基准 动作指令+时间戳 动作指令+时间戳 等待PPS同步点 执行完成@t+100ms±50μs 执行完成@t+100ms±50μs GPS PPS 主控制器 机械臂A 机械臂B

2. 电力系统保护装置

// 基于PPS的相位同步保护
void power_protection() {
uint64_t zero_cross_time = get_last_zero_cross(); // 过零点时间

// 计算与PPS的时间关系
int64_t phase_offset = zero_cross_time - last_pps_time;

if(abs(phase_offset) > PHASE_THRESHOLD) {
trigger_circuit_breaker();
log_fault("Phase desync: %lld ns", phase_offset);
}
}

七、设计经验与避坑指南

1. PCB布局黄金法则

信号类型布线要求隔离措施
PPS最短路径,阻抗匹配±1%同轴连接器,屏蔽层接地
PWM避免平行长走线光电隔离驱动
TX_CLK≤5cm走线,参考层完整地屏蔽环

2. 抗干扰设计

终端匹配
时钟源
缓冲器
π型滤波器
阻抗匹配网络
接收端
50Ω对地电阻

3. 软件优化技巧

// 高精度PWM输出(基于TIM1)
void set_motor_pwm(uint8_t duty) {
// 使用DMA避免中断延迟
static uint16_t pwm_val = 0;
pwm_val = (TIM1->ARR * duty) / 100;

HAL_DMA_Start(&hdma_tim1, (uint32_t)&pwm_val,
(uint32_t)&TIM1->CCR1, 1);
__HAL_TIM_ENABLE_DMA(&htim1, TIM_DMA_CC1);
}

// PPS抖动补偿算法
void pps_compensation() {
static int32_t history[5] = {0};
static uint8_t index = 0;

history[index] = current_capture - expected_capture;
index = (index + 1) % 5;

// 移动平均滤波
int32_t avg = 0;
for(int i=0; i<5; i++) avg += history[i];
avg /= 5;

// 调整时钟补偿值
TIM5->EGR |= TIM_EGR_UG; // 产生更新事件
TIM5->CNT = avg; // 补偿计数器
}

八、前沿技术融合

1. IEEE 1588 PTP协议

PTP时间同步协议栈:
主时钟
│
├── Sync消息(t1发送)
│
│从时钟记录t2(接收时间)
│
├── Follow_Up(包含t1精确时间)
│
│从时钟计算:偏移 = t2 - t1
│
├── Delay_Req(t3发送)
│
│主时钟记录t4(接收时间)
│
└── Delay_Resp(包含t4时间)

最终校正:
从时钟时间 = 本地时间 + 偏移 - ( (t4 - t3) - (t2 - t1) )/2

2. 软件定义时钟(SDC)

# Python伪代码:软件定义时钟服务
class SoftwareDefinedClock:
def __init__(self, phy):
self.phy = phy
self.phase_lock = PhaseLockedLoop()

def synchronize(self, pps_signal):
while True:
# 硬件捕获PPS
hw_capture = self.phy.capture_pps()

# 软件相位检测
phase_error = self.phase_lock.detect(hw_capture)

# 动态调整时钟
if abs(phase_error) > threshold:
self.phy.adjust_clock(phase_error * Kp)

九、总结与展望

1. 核心区别再强调

  • PPS:时间基准信号,关注脉冲出现时刻的绝对精度
  • PWM:功率调制信号,关注脉冲宽度比例的精确控制
  • TX_CLK:网络同步时钟,属于固定频率方波信号

2. 工业4.0中的演进

随着工业互联网的发展,时间敏感网络(TSN)技术正在融合PPS和时钟技术:

  • IEEE 802.1AS:广义的PTP时间同步
  • IEEE 802.1Qbv:时间感知调度器
  • IEEE 802.1Qbu:帧抢占机制

3. 设计建议

  1. 时钟选型:工业场景优先选择TCXO或OCXO时钟源
  2. 信号隔离:PPS/PWM关键信号必须光电隔离
  3. 同步监测:实时监控时钟漂移(<±100ppm)
  4. 冗余设计:主备双时钟源自动切换

未来展望:随着5G和工业互联网的发展,时间同步精度将从微秒级向纳秒级演进,PPS技术将更加关键。而PWM技术将在宽禁带半导体(GaN/SiC)驱动下向MHz级高频发展。

完整参考设计ADIN6310-EVALZ
