对于物联网、智能硬件的layout总少不了要面对RF 天线部分的设计，RF天线部分中少不了要预留π型匹配电路，以便对RF天线性能的调节。

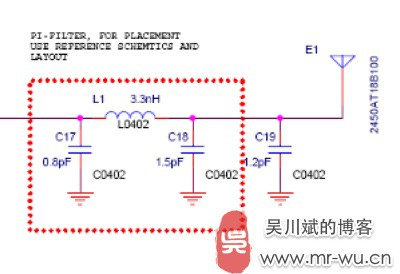

RF设计天线π型匹配电路

RF设计天线π型匹配电路



π型匹配除了要选择合适的电感、电容值之外，layout的设计对性能的影响也是非常关键的。下边列举一下RF π型匹配电路的layout注意事项。

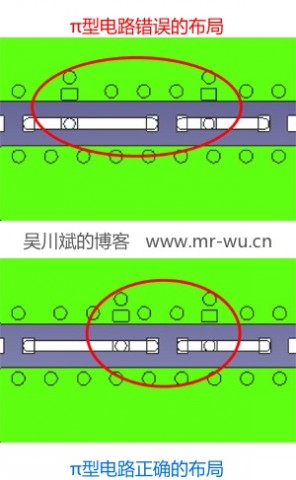

RF π型匹配电路，其电容及电感的布局需要尽量的靠近



RF设计天线π型匹配layout注意事项-1

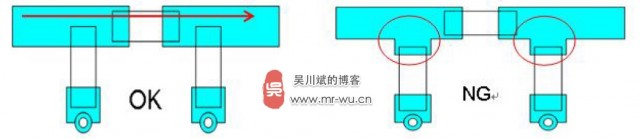

RF π型匹配电路要避免出现stub

RF设计天线π型匹配layout注意事项-3
