【FreeRTOS源码阅读】<3> heap_x.c

最新推荐文章于 2025-09-02 05:39:13 发布

原创

最新推荐文章于 2025-09-02 05:39:13 发布 · 878 阅读

2 ·

CC 4.0 BY-SA版权

文章标签：

#源码阅读 #FreeRTOS

heap_1 内存管理阅读

直接数组向后一直申请，不支持释放

heap_2 内存管理阅读

除了不合并空闲块以外，其他和heap_4一样

heap_3 内存管理阅读

直接调用系统的malloc和free

heap_4 内存管理阅读

在创建任务时，会给TCB申请内存空间、给任务的栈申请空间、给状态链表申请空间；在使用队列以及信号量时，会给队列申请空间。申请空间时会调用vPortMalloc函数进行申请。下面就来介绍heap_4的管理机制。

首先根据FreeRTOSConfig.h文件下的configTOTAL_HEAP_SIZE大小定义一个unsigned char的数组，这个数组就是整个内存管理的整个堆空间。整个对空间使用类型为BlockList_t的链表进行维护。

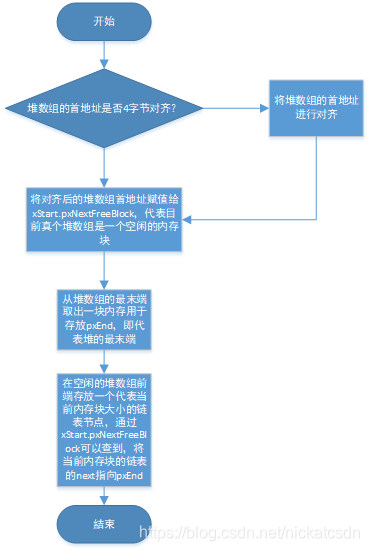

在第一次调用vPortMalloc时，会先调用static void prvHeapInit( void )函数将整个RTOS的堆进行初始化，流程如下：

当堆初始化完成后，对数组这段内存的分块如下图：

字节对齐舍弃字节	FirstFreeBlock	FreeHeap	pxEnd	字节对齐舍弃字节
xStart

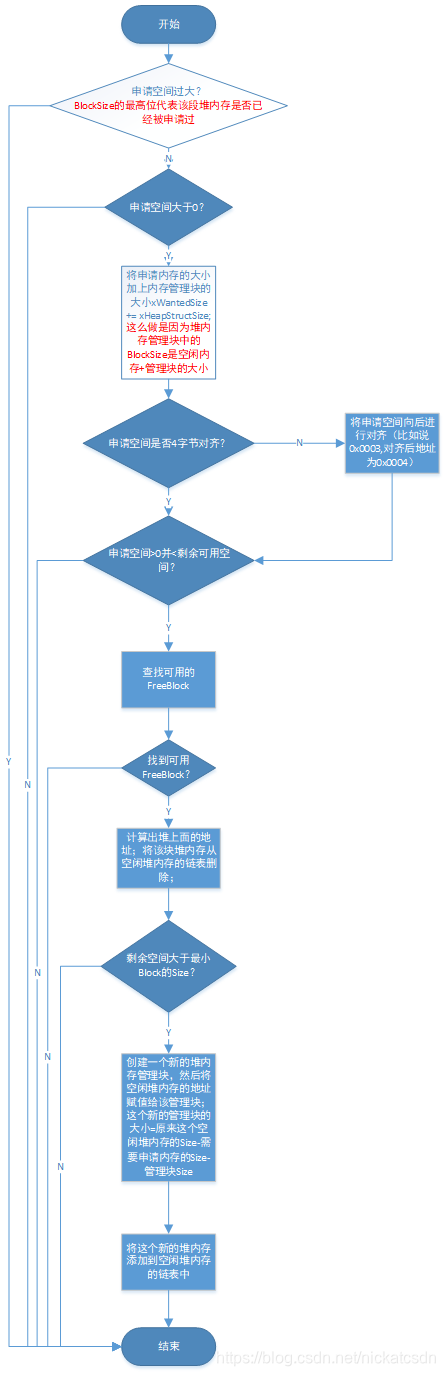

堆空间初始化完成后，继续进行堆内存申请的工作。流程如下：此时xStart.pxNextFreeBlock只想FirstFreeBlock。

申请完堆内存以后，内存表如下图：

字节对齐舍弃字节

MallocedBlock

MallocedHeap
