DHCP option 43是什么

背景

当AP和AC在同一个网段时，AP会主动发送广播报文，就能直接找到网段内的AC。当AP和AC在不同网段时，广播报文无法跨网段传播，只能在AP上指定AC IP地址，AP才能找到AC进行上线。

如果AP数量只有几个，可以采用简单的、手工指定AC的方式，就是登陆AP，并在AP上敲入指定AC的命令。如果AP数量多，手工指定AC的方式，操作复制，工作量大，就不适用了，得用批量指定AC的方式，即通过DHCP option 43字段，指定AC IP地址，实现AP批量上线。

option 43

option 43是一个自定义选项，用于表示AC IP地址。AP通过DHCP的option 43字段，获取AC IP地址信息，再发送单播报文找到对应AC，实现AP的零配置上线。这里说的AP，都是指FIT AP。

使用option 43有前提条件，即AP和DHCP服务器路由可达，确保AP能跟DHCP服务器正常交互报文；AP和AC路由可达，确保AP能跟AC交互报文。

option 43格式

option 43的值，有三种表示法：十六进制、十进制和ASCII码。举个栗子，AC IP地址为192.168.100.1时，用十六进制表示时，值为c0a86401；用十进制表示时，值为192.168.100.1；用ASCII码表示时，值为3139322e3136382e3130302e31，其中“.”对应2e。最常见的格式是十六进制值，也是兼容性最好的。

有时，还会配合option 60字段使用，option 60表示设备厂商名称。

华为配置option 43

以华为设备为例，配置option 43，AC IP地址是192.168.100.1。

dhcp server option 43 hex 0104c0a86401

其中，01表示类型1，华为一共有三种类型，即十六进制、十进制、ASCII码。04表示字段长度，每个IP地址占4个字节，计算公式是IP地址个数乘4。c0a86401是192.168.100.1的十六进制数。

华三配置option 43

以华三设备为例，配置option 43，AC IP地址是192.168.100.1。

[AC]dhcp server ip-pool vlan10

[AC-dhcp-pool-vlan100] network 192.168.10.0 mask 255.255.255.0

[AC-dhcp-pool-vlan100] gateway-list 192.168.10.1

[AC-dhcp-pool-vlan100] option 43 hex 80070000 01 C0A86401

其中，80表示类型，是固定值。07表示后面内容的长度，也是说后面有7个十六进制数，有一个AC IP地址。如果值为0B，表示后面有11个十六进制数，即两个AC IP地址。0000表示服务类型，是固定值。01表示后面IP地址的个数。c0a86401是192.168.100.1的十六进制数。

cisco配置option 43

以cisco设备为例，配置option 43，AC IP地址是192.168.100.1。

Cisco(config)#ip dhcp pool AP

Cisco(dhcp-config)#network 192.168.10.0 /24

Cisco(dhcp-config)#default-route 102.168.10.1

Cisco(dhcp-config)#option 43 hex f1040c0a86401

其中，f1表示类型，是固定值。04表示后面内容长度，即4个十六进制数，有一个AC IP地址。c0a86401是192.168.100.1的十六进制数。

Linux ISC DHCP服务器配置option 43

以Linux ISC DHCP服务器为例，配置option 43和option 60，思科AC IP地址是192.168.247.5，华为AC IP地址是192.168.247.55。

配置文件路径

/etc/dhcp/dhcpd.conf

#

ddns-update-style interim;

option space Cisco_LWAPP_AP;

option Cisco_LWAPP_AP.server-address code 241 = array of ip-address;

option space Huawei-AP6050DN;

option Huawei-AP6050DN.server-address code 1 = array of ip-address;

subnet 192.3.1.0 netmask 255.255.255.0 {

authoritative;

range 192.3.1.100 192.3.1.254;

option subnet-mask 255.255.255.0;

option broadcast-address 192.3.1.255;

option routers 192.3.1.1;

option domain-name "huawei.com";

option domain-name-servers 192.168.247.2, 192.168.247.3;

default-lease-time 300;

class "Cisco-AP-c1700" {

match if option vendor-class-identifier = "Cisco-AP-c1700";

option vendor-class-identifier "Cisco-AP-c1700";

vendor-option-space Cisco_LWAPP_AP;

option Cisco_LWAPP_AP.server-address 192.168.247.5; }

class "huawei AP" {

match if option vendor-class-identifier = "huawei AP";

option vendor-class-identifier "huawei AP";

vendor-option-space Huawei-AP6050DN;

option Huawei-AP6050DN.server-address 192.168.247.55; }

subnet 192.168.1.0 netmask 255.255.255.0 {

}

#

Windows DHCP服务器配置option 43

以Windows DHCP服务器为例，配置option 43，AC IP地址是192.168.22.1。

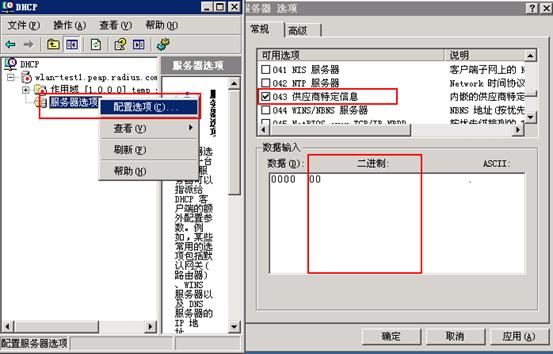

进入Window DHCP服务器配置界面

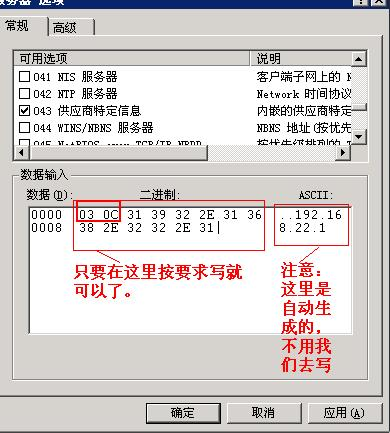

在“二进制”里写入十六进制数

其中，03表示类型3，0C表示后面内容的长度，也是说后面有12个十六进制数，把192.168.22.1当做字符串，并转成十六进制。31 39 32 2E 31 36 38 2E 32 32 2E 31就是IP地址192.168.22.1对应的ASCII码。0-9分别对应30-39，“.”对应2E。“ASCII”无需填入，根据“二进制”内容自动生成的。

Infoblox DHCP服务器配置option 43

以Infoblox服务器为例，配置option 43，AC IP地址是10.6.2.1。

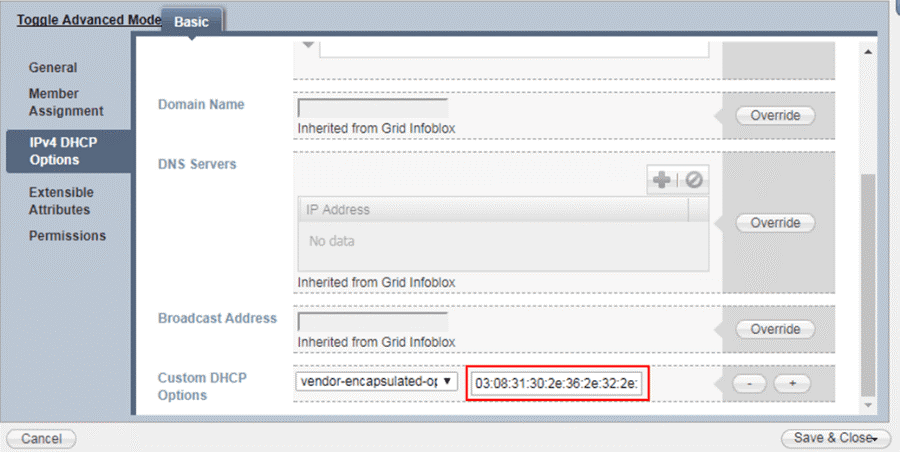

IP地址10.6.2.1转换成03:08:31:30:2e:36:2e:32:2e:31的格式，两个字符之间需要用冒号隔开。

其中，03表示类型3，08表示后面内容的长度，也是说后面有8个十六进制数，把10.6.2.1当做字符串，并转成十六进制。31:30:2e:36:2e:32:2e:31就是IP地址10.6.2.1对应的ASCII码。

最后

上述option 43配置，仅用于举例说明。实际使用时，需要分别查看DHCP服务器和AP的产品说明，使用都能匹配的格式或者类型，才能保证AP能够识别option 43的内容。比如：配置aruba ap时，可以直接在Infoblox上填写AC IP地址，比如：192.168.100.1，而不需要转换格式。
