史上最全的STP协议介绍：包含原理、配置、故障处理，让你一文学会生成树协议

为了提高网络可靠性，交换网络中通常会使用冗余链路。然而，冗余链路会给交换网络带来环路风险，并导致广播风暴以及MAC地址表不稳定等问题，进而会影响到用户的通信质量。生成树协议STP（Spanning Tree Protocol）可以在提高可靠性的同时又能避免环路带来的各种问题。

随着局域网规模的不断扩大，越来越多的交换机被用来实现主机之间的互连。如果交换机之间仅使用一条链路互连，则可能会出现单点故障，导致业务中断。为了解决此类问题，交换机在互连时一般都会使用冗余链路来实现备份。 冗余链路虽然增强了网络的可靠性，但是也会产生环路，而环路会带来一系列的问题，继而导致通信质量下降和通信业务中断等问题：

1、广播风暴
根据交换机的转发原则，如果交换机从一个端口上接收到的是一个广播帧，或者是一个目的MAC地址未知的单播帧，则会将这个帧向除源端口之外的所有其他端口转发。如果交换网络中有环路，则这个帧会被无限转发，此时便会形成广播风暴，网络中也会充斥着重复的数据帧。 本例中，主机A向外发送了一个单播帧，假设此单播帧的目的MAC地址在网络中所有交换机的MAC地址表中都暂时不存在。SWB接收到此帧后，将其转发到SWA和SWC，SWA和SWC也会将此帧转发到除了接收此帧的其他所有端口，结果此帧又会被再次转发给SWB，这种循环会一直持续，于是便产生了广播风暴。交换机性能会因此急速下降，并会导致业务中断。


2、MAC地址表震荡

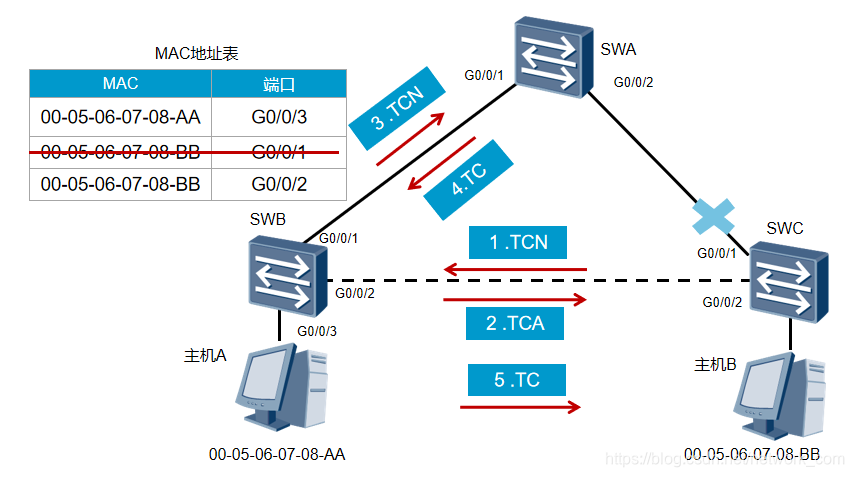

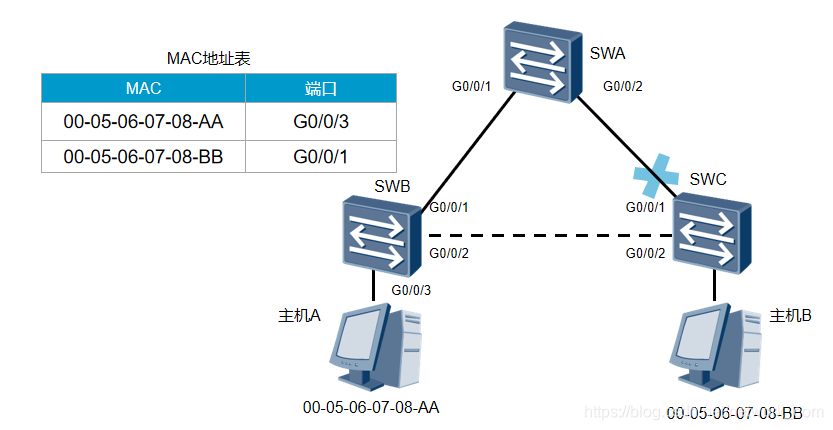

交换机是根据所接收到的数据帧的源地址和接收端口生成MAC地址表项的。 主机A向外发送一个单播帧，假设此单播帧的目的MAC地址在网络中所有交换机的MAC地址表中都暂时不存在。SWB收到此数据帧之后，在MAC地址表中生成一个MAC地址表项，00-01-02-03-04-AA，对应端口为G0/0/3，并将其从G0/0/1和G0/0/2端口转发。此例仅以SWB从G0/0/1端口转发此帧为例进行说明。 SWA接收到此帧后，由于MAC地址表中没有对应此帧目的MAC地址的表项，所以SWA会将此帧从G0/0/2转发出去。 SWC接收到此帧后，由于MAC地址表中也没有对应此帧目的MAC地址的表项，所以SWC会将此帧从G0/0/2端口发送回SWB，也会发给主机B。 SWB从G0/0/2接口接收到此数据帧之后，会在MAC地址表中删除原有的相关表项，生成一个新的表项，00-01-02-03-04-AA，对应端口为G0/0/2。此过程会不断重复，从而导致MAC地址表震荡。


为解决交换网络中的环路问题，提出了STP。 STP的主要作用： 消除环路：通过阻断冗余链路来消除网络中可能存在的环路。 链路备份：当活动路径发生故障时，激活备份链路，及时恢复网络连通性。

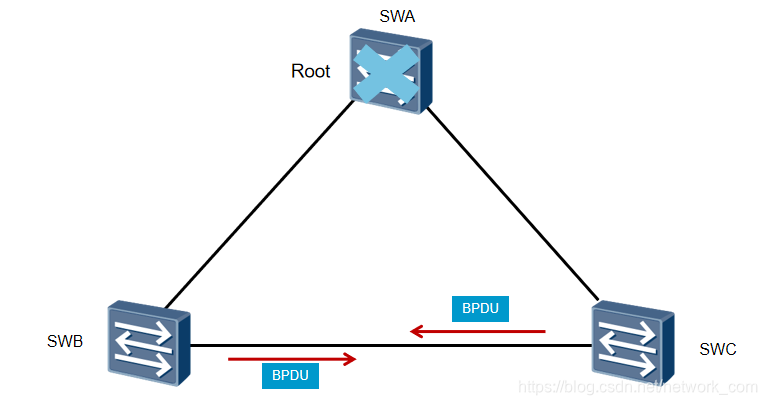

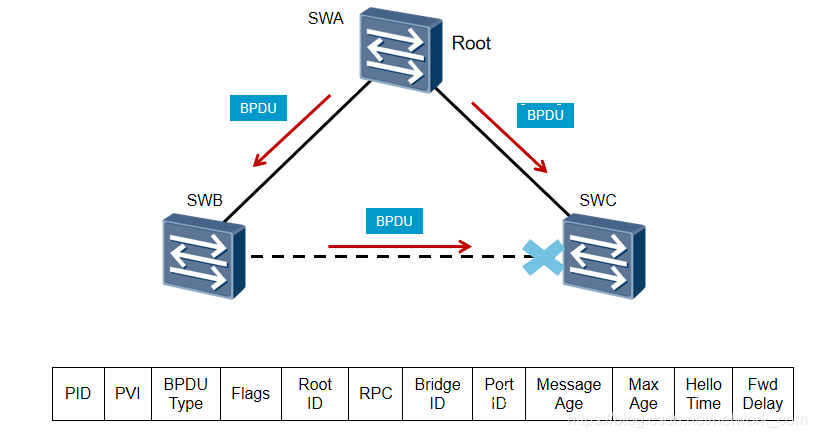

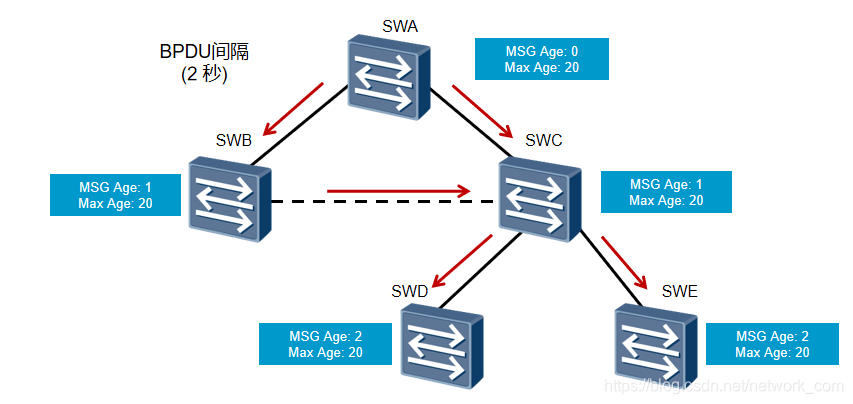

STP通过构造一棵树来消除交换网络中的环路。 每个STP网络中，都会存在一个根桥，其他交换机为非根桥。根桥或者根交换机位于整个逻辑树的根部，是STP网络的逻辑中心，非根桥是根桥的下游设备。当现有根桥产生故障时，非根桥之间会交互信息并重新选举根桥，交互的这种信息被称为BPDU。BPDU中包含交换机在参加生成树计算时的各种参数信息，后面会有详细介绍。

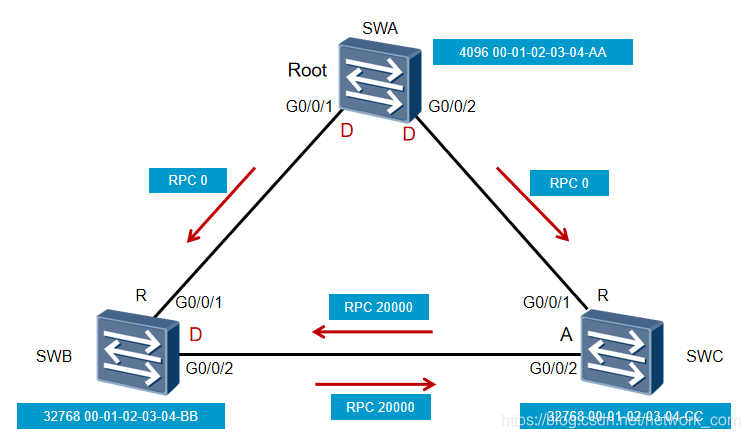

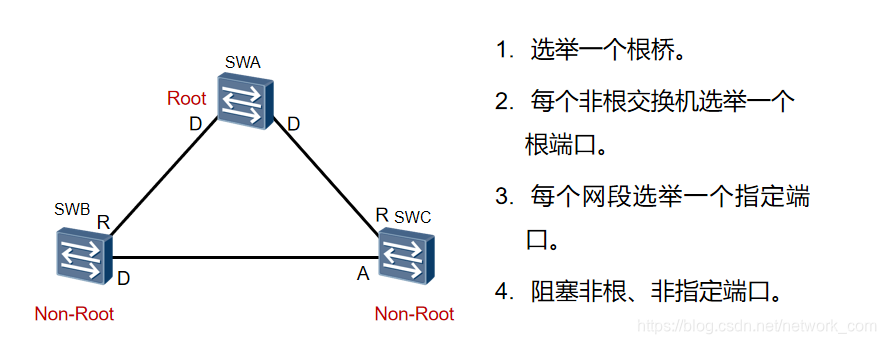

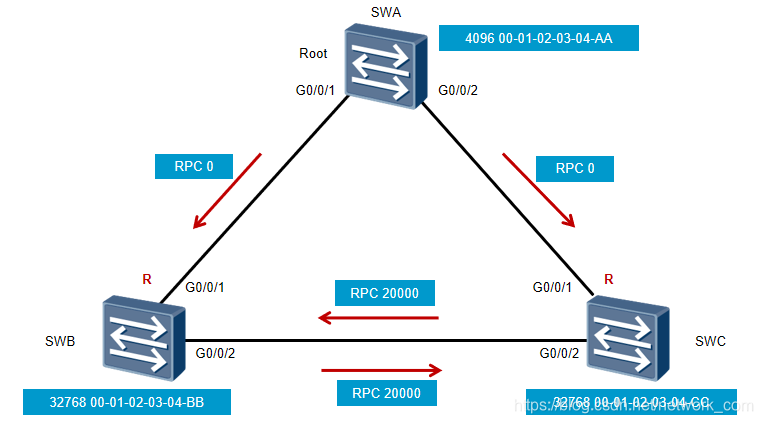

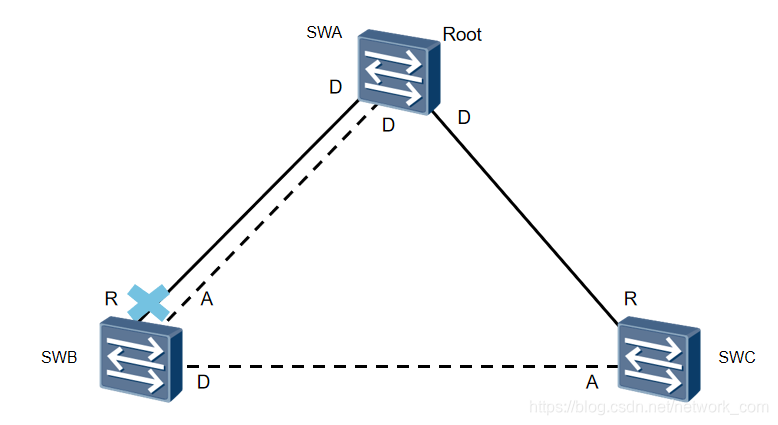

STP中定义了三种端口角色：指定端口，根端口和预备端口。 指定端口是交换机向所连网段转发配置BPDU的端口，每个网段有且只能有一个指定端口。一般情况下，根桥的每个端口总是指定端口。 根端口是非根交换机去往根桥路径最优的端口。在一个运行STP协议的交换机上最多只有一个根端口，但根桥上没有根端口。 如果一个端口既不是指定端口也不是根端口，则此端口为预备端口。预备端口将被阻塞。
