STP协议详解

STP协议

STP的弊端：

1，通过计时器超时机制来收敛，收敛慢，直接故障30s，间接故障50s

2，故障反馈机制较慢，通过逐跳转发TCN到根桥，在由根桥去通知全网交换机进行MAC地址表刷新

3，端口状态定义和端口角色之间模糊不清

交换环路的危害，广播风暴，MAC地址表震荡，重复数据帧的接收

MAC地址表震荡：

当收到报文的源MAC在其他接口已经有了MAC地址表项，会刷新上一条表项。表项彼此被删除

STP运作原则：

1，选择唯一根桥

2，每台交换机自身选择前往根桥开销最小的根端口

3，所有相连端口选择一个指定端口

4，阻塞在之前的选举中都落选的接口

根桥选举：比较根网桥ID，数值越小越优先，

桥ID由优先级和MAC地址组成，桥优先级默认为32768，如果一台交换机接收到一个比自己的桥ID大的BPDU，

则自己更优，会继续以2s为周期向外发送BPDU

根端口选举：比较去往根桥的开销——比较我接口上接收到的桥ID——比较端口上连交换机的端口ID——自己的端口ID

指定端口选举：链路开销——非根网桥ID（自身的BID）——端口ID（自身的PID）

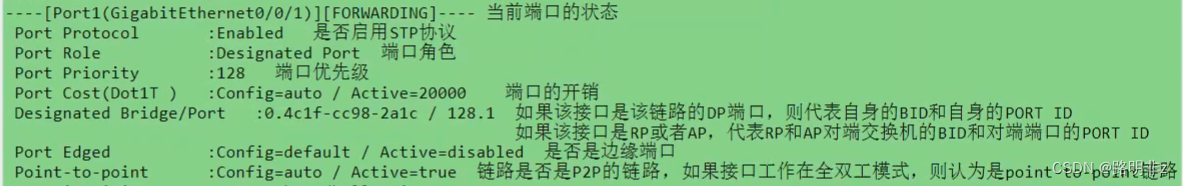

运行STP的交换机都有一个端口ID，端口ID由端口优先级 和端口号组成，端口优先级的取值范围为0到240，取值必须为16的整数倍，默认为128

STP协议一共两种BPDU

1，配置BPDU

2，TCN BPDU

flages:

TCA bit 拓扑改变确认

TC bit 拓扑改变

message age ： BPDU存活时间，根桥发送是为0，每经过一台交换机+1

max age ： 默认是20s，BPDU最大存活时间，当message age 等于 max age，则认为该BPDU失效

hello timer ： 默认是2s，BPDU发送间隔

forward delay ： 默认15s，端口在监听状态和学习状态分别需要等待的时间

非根桥的计时器与根桥同步，配置计时器只需配置根桥

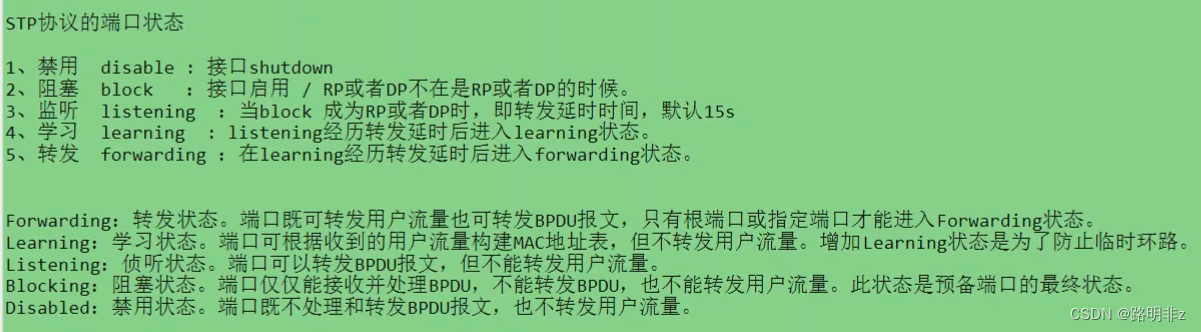

STP的端口角色：

RP根端口

DP指定端口

block的端口，华为STP定义为AP端口

标准的STP协议端口角色只有两种，STP协议将Block状态的端口引用RSTP协议的AP代替角色端口来定义

STP端口开销由三种定义

学习状态和监听状态都接收和转发BPDU

当根桥故障后，非根桥交换机在等待一个根桥的BPDU存活最大时间20s后重新开始选举根桥。如何在经历一个状态迁移时间，30s，需要50s完成收敛

直连链路故障后

1，存在AP的端口的交换机出现RP的直连故障后，AP成为新的RP，在经历两倍的转发延时后恢复转发状态，等待30s

2，不存在AP端口的交换机出现RP的直连故障后，该交换机会以自己为根发送BPDU，下游的交换机等待20s老化，

才处理该BPDU，当下游端口确定为DP时，经历两倍的转发延时进入转发状态，总计50s恢复故障

RP恢复到frowdring状态后，并有一个指定端口在转发状态，此RP也会发TCNBPDU

STP协议最早认为任何端口进入到forwading状态或者进入到disable状态时，认为STP拓扑发送变化，后来STP拓扑发生变化的定义做出了优化：

1，当DP端口进入到forwading状态认为拓扑发生了变化，连接终端设备的DP端口设置为边缘端口进行优化。

2，RP失效或者RP进入到forwarding状态

3，非根桥DP端口失效不认为拓扑发生变化

4，根桥的DP失效直接发送TC BPDU

@ STP协议当接口 down 或者 up 并过渡到forwarding状态，会发生TCN BPDU，由根端口向上游转发

并逐跳传给根桥，上游向下游发送TCA=1，TC=1 的配置BPDU，TCA，用于确认TCN，并将TCN逐跳传给根桥

@ 根桥在接收到TCN的端口回送一个TCA=1，TC=1的配置BPDU，TCA BPDU， 用于确认TCN，并通知网络拓扑发生变化，向所有端口发送TC BPDU

一直发送35s

STP的BPDU类型4种：

配置BPDU ： TCA=0，TC=0

拓扑改变确认BPDU： TCA=1，TC=0

拓扑改变配置BPDU ： TCA=1，TC=1 或者是 TCA=0，TC=1

拓扑改变通知： TCN BPDU

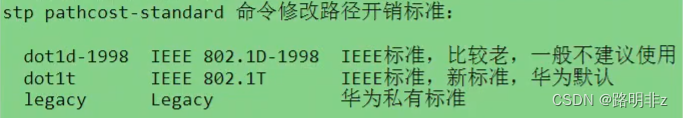

stp pathcost-standard //配置STP路径开销

STP协议为什么收敛慢？

端口角色计算其实非常快，比如当AP被计算为RP或者DP时，这个选举过程是非常快的，但为什么要等待30s？

监听状态15s，为了防止临时环路，让BPDU有足够的时间传递到全网，防止STP收敛过程中新的AP端口还没有被计算出来，

而其他端口都处于转发状态而导致的临时环路

学习状态15s，在STP收敛过程中存在MAC地址提前老化，为了避免大量未知MAC地址单播帧被泛洪转发，设计一段MAC学习时间，避免泛洪过多

所以STP协议为了避免环路和泛洪，被动等待计时器超时机制收敛，收敛慢

RSTP(快速生成树协议)

通过端口角色的增补，简化了生成树协议的理解与部署

RSTP端口角色，新增了Backup端口和边缘端口

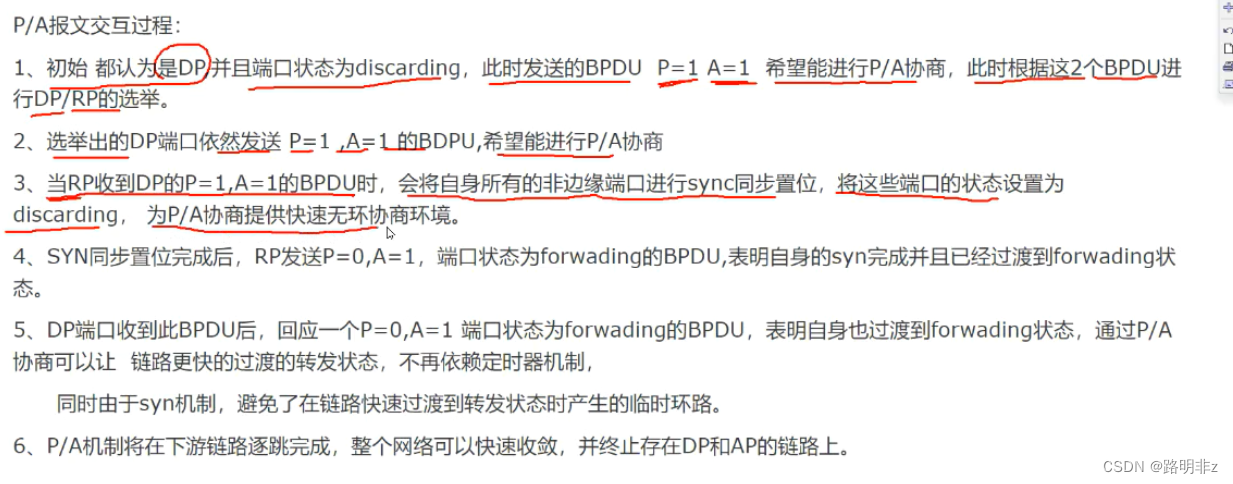

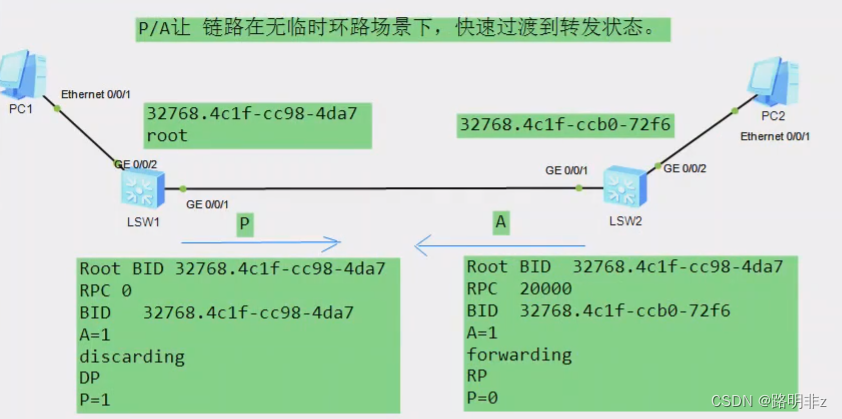

P/A协商机制： 交换机的一个端口为DP时，并处于Discarding状态时，向外发送P置位的BPDU

1，初始状态时，每台交换机都认为自己是根桥，端口角色默认为DP，端口状态为Disabled。向外发送P置位的BPDU

SWB接收到该P置位的BPDU后，通过对比BPDU中的参数信息，知道SWB的优先级比对方低成为非根桥，

端口角色为RP则触发同步变量机制（将除边缘端口外的所有端口阻塞等待30s，防止暂时环路）

SWB向对端发送一个A置位的BPDU，进行确认。SWA收到确认后将该端口立即变为forwarding状态，该过程1s即可完成

2，如果接收到P/A协商的端口为AP，则AP端口无视该协商，发起协商的端口需等待两倍的转发延时30s后进入forwarding状态

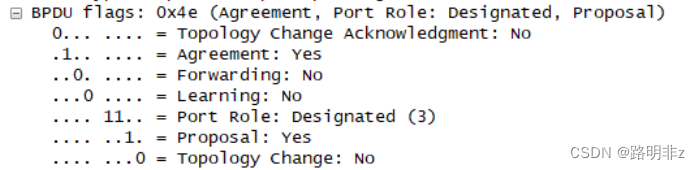

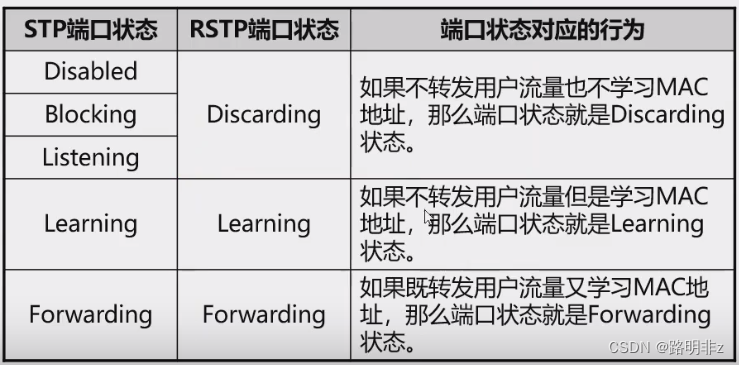

状态标志位组合：

0 0 discarding

1 1 forwarding

0 1 learning

端口角色标志位组合：

0 0 保留组合，没有意义

1 1 DP

0 1 BP/AP

1 0 RP

RSTP的改变：

当根端口失效，交换机会立即认为自己是根桥，重置所有端口状态到DR和disable状态，触发P/A协商

1，网络拓扑发生变化时，变更点交换机直接向全网发送TC置位的BPDU，而不是先通知根桥然后由根桥向全网发送BPDU，节省了收敛时间

2，判断拓扑变化唯一标准：一个非边缘端口迁移到转发状态

3，边缘端口：当设置了边缘端口的接口会快速进入到转发状态，边缘端口也会发送BPDU，当边缘端口接收到BPDU会立即变成一个正常端口

边缘端口发生了变化，STP不会发送TCNBPDU，RSTP/MSTP不会发送TCBPDU，保证全网交换机MAC地址的稳定性

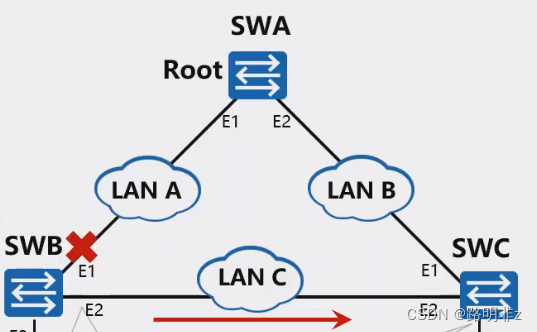

SWB的E1为RP，SWC的E2为AP

当SWB的E1链路down掉后：

SWB以自己为根，发送 P ，A 置位的BPDU，以自己为根桥，同时将E2端口变为DP端口，状态为Discarding

SWC的E2是阻塞端口，接收到次优BPDU后，将更好的BPDU转发给SWB，该端口角色变为 DP端口，状态为Discarding，发送P，A 置位的BPDU

SWB接收到SWC的更优BPDU后，回复一个以SWA为根，P置0，A置1 的BPDU，端口角色变为RP，状态为Forwardng

收敛机制：

由于拓扑发生了变化，拓扑发生变化的SWB的E1端口的MAC地址表清空，SWB除边缘端口外的所有端口发送TC置位的BPDU，

一旦TC-wait-time（4s）发生超时，则立即停止发送TCBPDU

其他收到TCBPDU报文的接口 清空除接收到TCBPCU报文和边缘端口外的所有接口清空MAC地址，同时向外发送 RST BPDU，TC置位

SWC接收到 RST BPDU 后，会清空除了收到报文外的其他所有非边缘端口学习到的MAC地址，SWA重复该过程

边缘端口为什么发送BPDU：

1，依然是指定端口

2，如果边缘端口下行网络产生环路，发送BPDU可以预防环路风险

端口保护：设置了端口保护的端口在接收到了bpdu后将端口shutdown，默认不会自动恢复

【SW int-g0/0/0】stp edged-port default //将端口设置为边缘端口

【SW】stp bodu-protection //在系统视图下，针对边缘端口，开启端口保护

【SW】error-down auto-recovery cause bpdu-protection interval 50 //端口因端口保护而shutdown，在50s内自动恢复

根保护：启用了Root保护功能的指定端口接收到优先级更高的RSTP BPDU时，端口进入到Discarding状态，不在转发报文

在经过一段时间后两倍的转发延时没有接收到优先级更高的BPDU，端口将自动恢复到转发状态，只能在指定端口上生效

【SW】stp root-protection

TC-BPDU泛洪保护:

启用了防TC-BPDU报文攻击功能后，在单位时间内，RSTP进程在接收处理到TC类型的BPDU次数可配置，默认单位时间2s，处理次数3次

RSTP只会处理阈值内的TC-BPCU，定时器超时后处理超出的TC-BPCU，统一处理一次。 避免频繁删除MAC地址，保护交换机

【SW G0/0/1】 stp tc-restriction enable //开启TC-BPDU保护

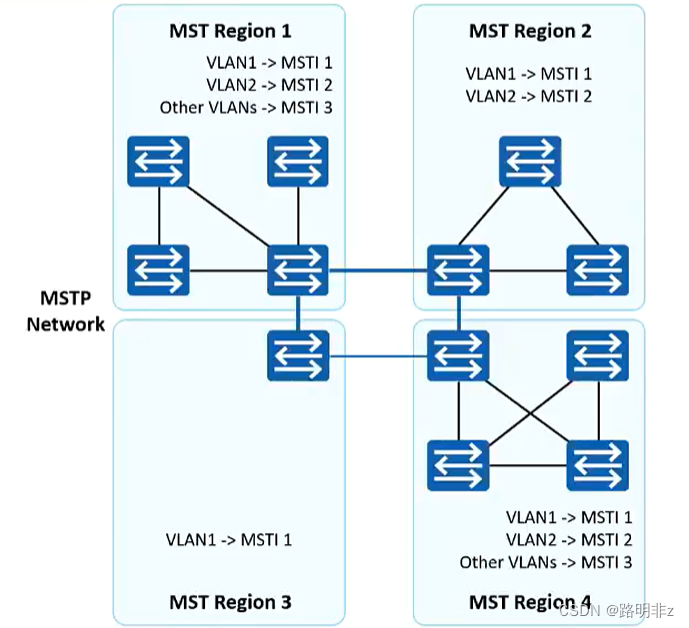

多生成树协议

将多个VLAN映射到一个实例instance上

IST : 内部生成树，MST域内实例0的生成树，是特殊的MSTI，只代表vlan1组成的实例0的树

CST ： 公共生成树，连接所有MST域的一棵生成树

CIST ： 公共和内部生成树，连接所有设备的一棵生成树，由IST和CST共同组成

MSTI ： 多生成树实例，每个域内可以存在多棵生成树，每棵生成树与相应的VLAN对应，一个域内可以生成多颗生成树，由管理员创建每棵生成树都称为一个MSTI

SST：运行生成树协议的交换设备只能属于一个生成树，MST域中只有一个交换设备，但构成一个域，只它当初CST内来计算

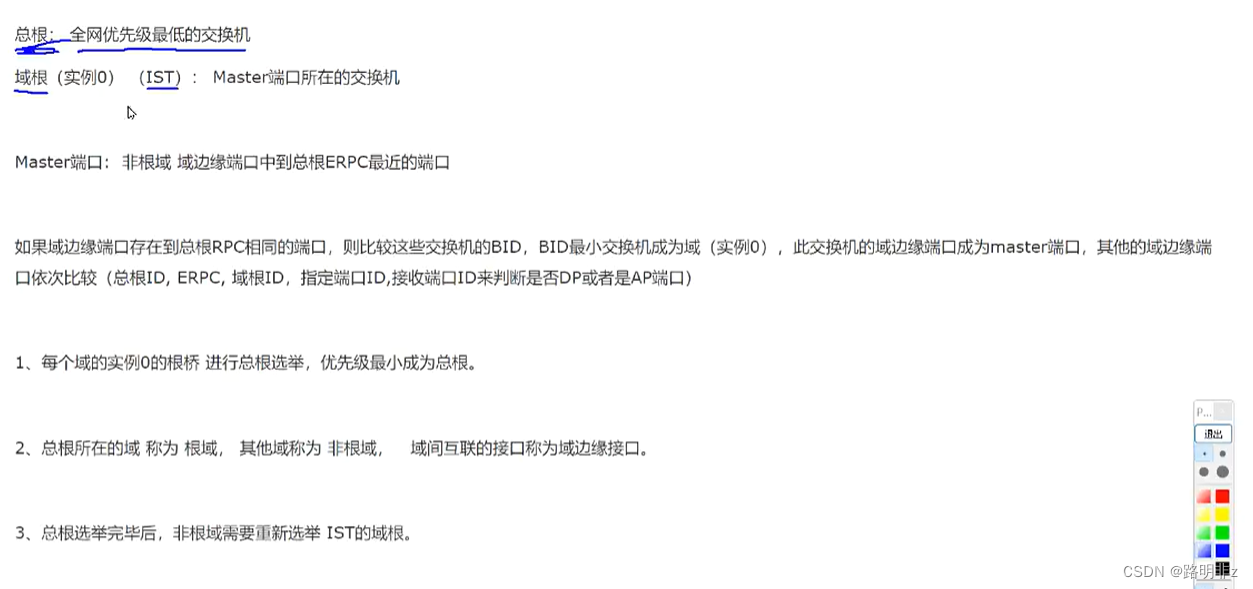

总根 ： CIST实例中桥ID最优的桥

域根 ： MST域内的IST和每个MSTI的根桥都是一个域根，IST域根必须是距离总根最近的交换机，IST域根即实例0的根，MSTI域根即管理员配置的实例的根桥

主桥：

是IST Master，是域内距离总根最近的设备，如果总根在MST域中则总根为该域的主桥

新增的端口：

Master端口，非根域上哪些端口可以到总根，是MST域和总根相连所有路径中最短路径上的端口cost，

如果cost比不出来的则比较上联区域的IST域的BID即实例0的

把一个域当成一台交换机，他的BID就是实例0的BID

域边缘端口，域边缘端口是指位于MST域的边缘并连接其他MST域或SST的的端口

ERPC，在CST树的域间开销。IRPC，域内的开销

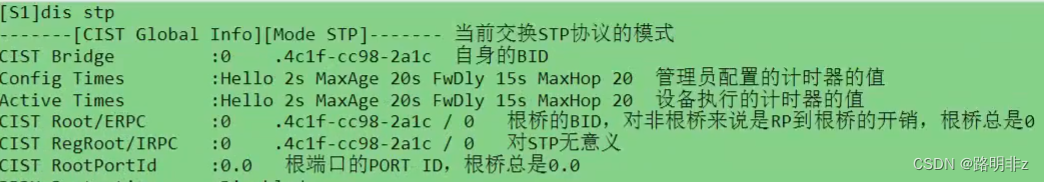

-------[CIST Global Info][Mode MSTP]-------

CIST Bridge         :32768.4c1f-cce3-067c

Config Times        :Hello 2s MaxAge 20s FwDly 15s MaxHop 20

Active Times        :Hello 2s MaxAge 20s FwDly 15s MaxHop 20

CIST Root/ERPC      :32768.4c1f-cc1f-6ab1 / 40000 //CIST总根的BID，是域内实例0的BID，域间开销是40000

CIST RegRoot/IRPC   :32768.4c1f-cce3-067c / 0 //域根ID，IST的BID充当

CIST RootPortId     :128.1 ，

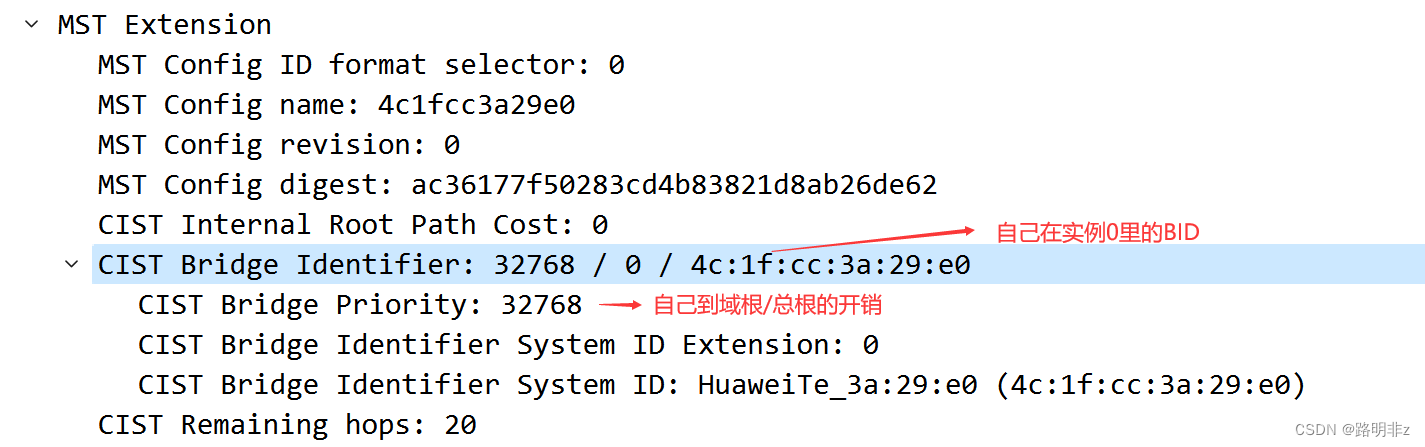

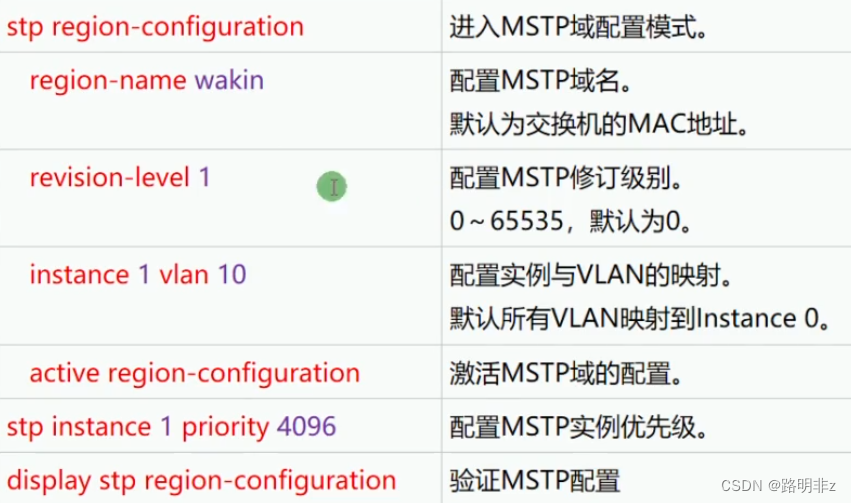

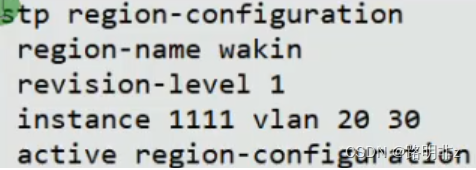

MSTP配置：配置标识MST Configuration Identifer

标识自己所在的区域

被封装在交换机相互发送的BPDU中

1 Byet 协议规定 0x00

32 Byets 区域名称

2 Byets 修订级别

16 Byets MST配置表摘要

如果不配置域名，则会用交换机的MAC地址作域名，在一个域内域名和修订级别必须要一致

STP和RSTP，MSTP三种工作模式原则就是向下兼容

如果MSTP交换机的端口上曾经连接有STP/RSTP交换机，则该端口被迁移到STP/RSTP兼容工作模式

如果STP/RSTP交换机被关机或移走，则该端口无法自动迁移到MSTP模式下工作，此时如果在端口上执行 stp mcheck 操作，

则端口会重新迁移到MSTP模式下工作

MSTP拓扑计算：
CIST和MSTI都是根据优先级向量来计算的
