C语言 函数指针 作为结构体成员 | Linux LED程序框架

在学习编写led驱动程序框架中有一段程序难以理解

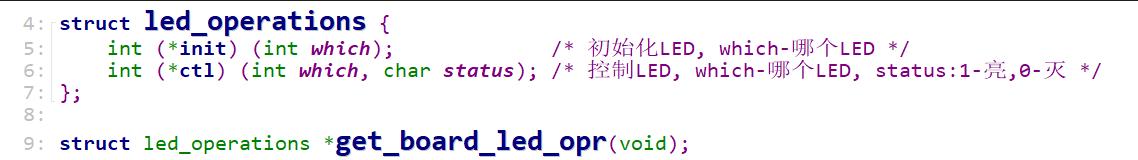

4-7行

struct led_operations {
	int (*init) (int which); 			 /* 初始化LED, which-哪个LED */
	int (*ctl) (int which, char status); /* 控制LED, which-哪个LED, status:1-亮,0-灭 */
};

函数指针 作为结构体成员，其中有两个函数指针，

分别为，返回值为int的函数指针*init，它的参数为int类型的which

               返回值为int的函数指针*ctl，它的参数为int类型的which，char类型的status

第9行

struct led_operations *get_board_led_opr(void);

从get_board_led_opr(void)这个函数指针指向的地址中获取结构体成员的参数。

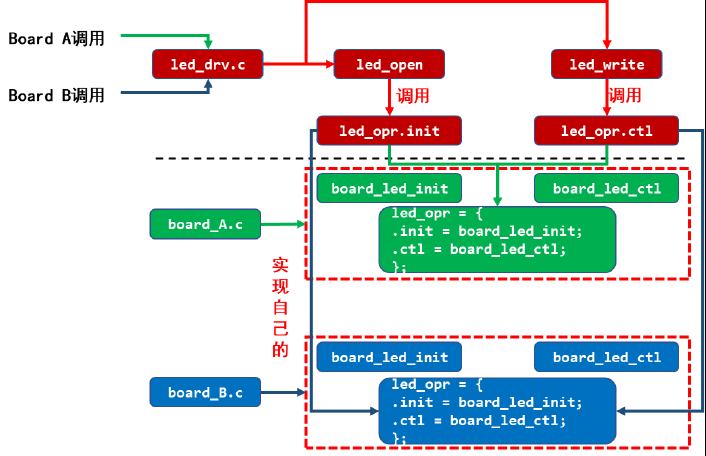

面向对象的程序设计

1. 定义LED操作结构体

#ifndef _LED_OPR_H
#define _LED_OPR_H

struct led_operations {
	int (*init) (int which); /* 初始化LED, which-哪个LED */
	int (*ctl) (int which, char status); /* 控制LED, which-哪个LED, status:1-亮,0-灭 */
};

struct led_operations *get_board_led_opr(void);


#endif

2.针对不同单板具体实现LED操作

static int board_demo_led_init (int which) /* 初始化LED, which-哪个LED */
{

	printk("%s %s line %d, led %d\n", __FILE__, __FUNCTION__, __LINE__, which);
	return 0;
}

static int board_demo_led_ctl (int which, char status) /* 控制LED, which-哪个LED, status:1-亮,0-灭 */
{
	printk("%s %s line %d, led %d, %s\n", __FILE__, __FUNCTION__, __LINE__, which, status ? "on" : "off");
	return 0;
}

static struct led_operations board_demo_led_opr = {
	.init = board_demo_led_init,
	.ctl  = board_demo_led_ctl,
};

struct led_operations *get_board_led_opr(void)
{
	return &board_demo_led_opr;
}

 3. 驱动程序调用LED操作函数

部分代码

struct led_operations *p_led_opr;  //定义一个指向led_operations的结构体指针

/* 从板子上获得GPIO具体的信息 */
p_led_opr = get_board_led_opr();   //结构体指针p_led_opr指向board_demo.c中的设定的LEDinit ctl



static int led_drv_open (struct inode *node, struct file *file)
{
	int minor = iminor(inode);	//得到次设备号
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	/* 根据次设备号初始化IO */
	p_led_opr->init(minor);

	return 0;
}


static ssize_t led_drv_write (struct file *file, const char __user *buf, size_t size, loff_t *offset)
{
	/*从应用程序得到数据，1/0 */
	int err;
	char status;
	struct inode *inode = file_inode(file);
	int minor = iminor(inode);				//从文件中得到次设备号
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);

	/*用户空间传入的buf,把里面的数据传给status,传1字节的数据*/
	err = copy_from_user(&c, buf, 1);

	/*根据次设备号和status控制LED高低电平*/
	p_led_opr->ctl(minor, status);

	return 0;
}

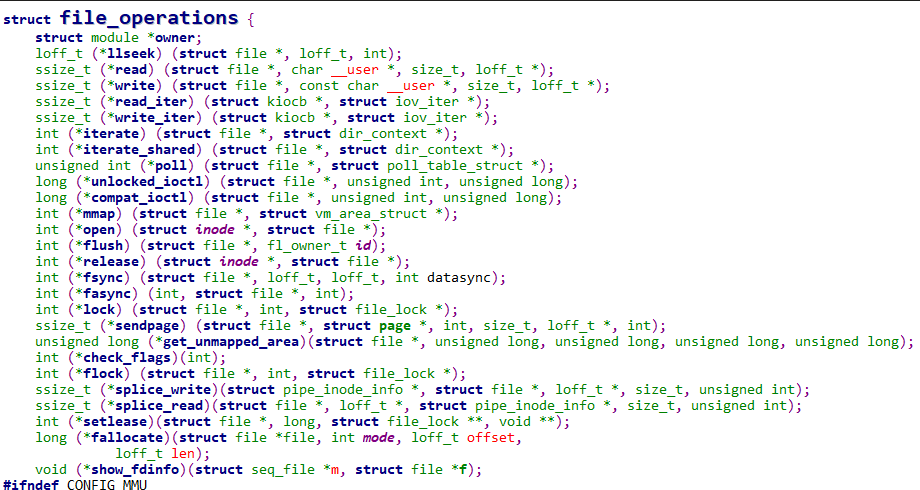

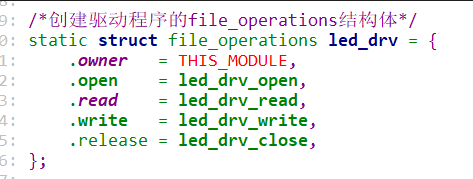

函数指针作为结构体成员的另一个例子
