stm32寄存器操作笔记（二）中断篇1

在这个篇章中，将介绍单片机的中断设置。首先什么叫中断呢？试想一下，你正在房间打游戏，突然门铃响了起来，你去开门之后又回来打游戏，这样一个过程就类似于中断的思想。打游戏相当里单片机中运行的主程序，去开门则对应中断程序，但啥时候才执行中断呢？这就要看到中断标志位了，就像你只会在听到门铃才回去开门，而不会每十分钟就去门口看一次是否有人在门口。

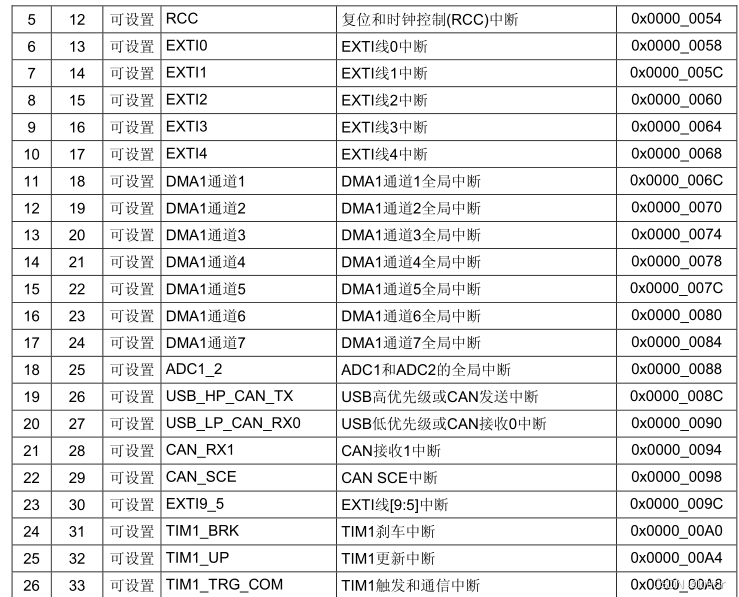

打开参考手册9.1.2的中断和异常向量这一章，这个表格整理了单片机中所有中断的位置。这个表非常重要，是我们之后开启中断必须要查询的。

1.外部中断。这里先描述外部中断。提出问题：如果我的主程序正在运行，但当我按下按键时，计数值就会增加，这里就使用到了GPIO作为外部中断，本身单片机的GPIO端口电平变化并不会产生中断，外部中断就赋予了这种功能。

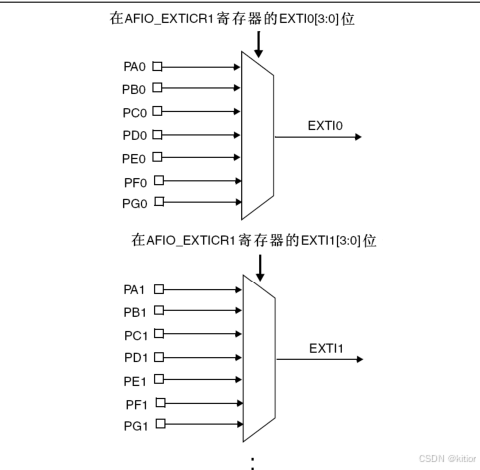

这里我们可以看到，单片机将所有的0口（PA0，PB0等）接到了一个通道中，简单来说就是单片机无法分别你是PA0进来的还是PB0进来的中断，所以给GPIO的中断只有15个，从0口到15口。

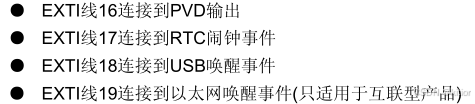

其他的多余的EXTI线 也另有安排。

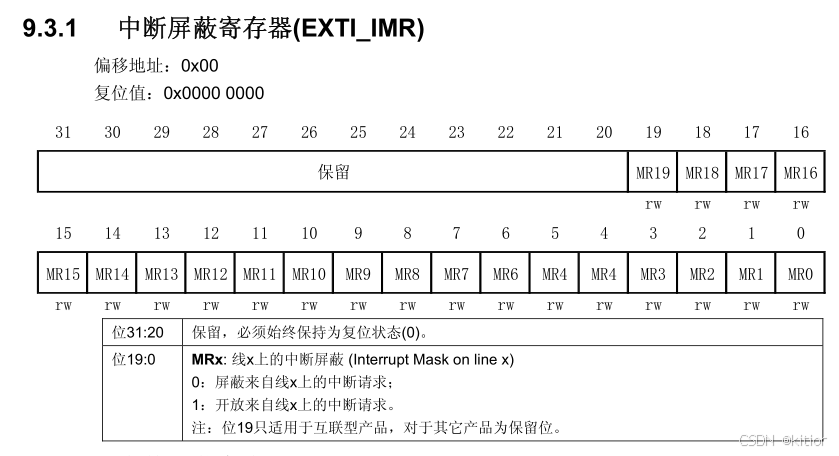

然后我们来看外部中断的寄存器：

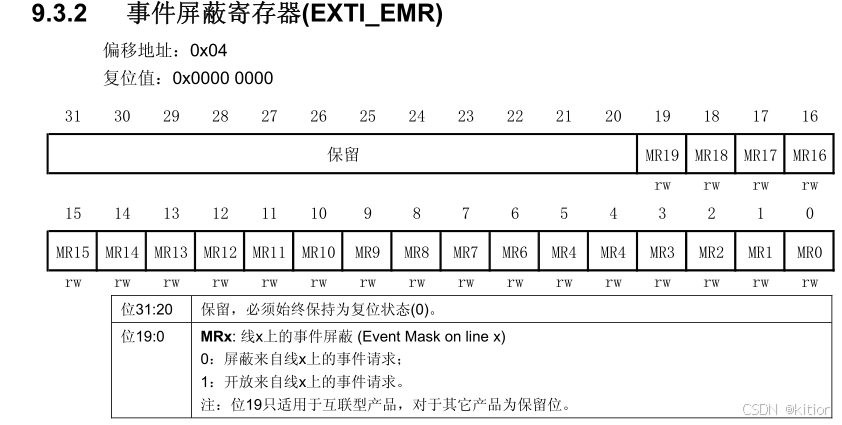

我们不仅可以开启外部中断，还可以开启外部事件。至于中断和事件更近一步的操作，由于这一节主要是将中断，所以不会介绍事件，感兴趣的朋友可以去其他帖子在详细学习。

EXIT_RTSR寄存器和EXIT_FTSR寄存器，这两个寄存器呢就是选择是上升沿触发，还是下降沿触发。

这三个寄存器就是外部中断的主要寄存器了（EXIT_IMR，EXIT_RTSR，EXIT_FTSR）当然这仅仅是将GPIO给中断化了，芯片内核是如何管理中断的呢？NVIC——嵌套向量中断控制器。

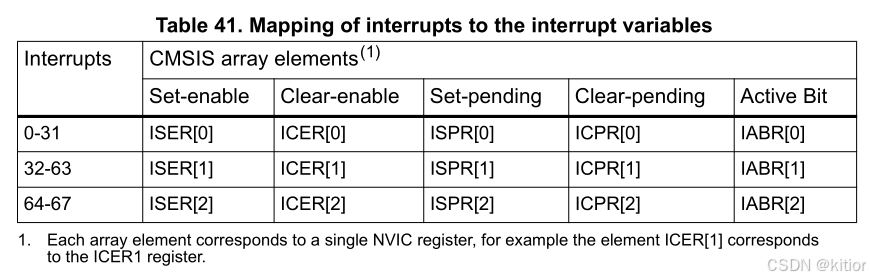

因为中断属于芯片内核，所以它的介绍请找到Cortex-M3编程手册。第四章核心外设的4.3节NVIC和4.4节SCB。直接看到ISER（中断设置使能寄存器），从名字就可以看出来这个是用来给中断使能的。从中断向量的映射表中可以看见ISER寄存器就有3个，前2个ISER控制32个中断，最后一个控制4个，总共就控制了68个中断，怎么看我们要使能的中断是哪个呢？这就和前文中的异常和中断向量表联系起来了。

从表中可以看见外部中断在表中的位置从6到10，那就是说它们统统都位于ISER[0]这个寄存器中。

之后的就相当简单了，在ISER中对应的位写1或者写0标志对中断的使能或者失能。

再完成对中断的使能之后呢，就要开始安排中断的重要性了，越紧急的中断，就应该提前处理，如何对多个中断进行分组安排呢？

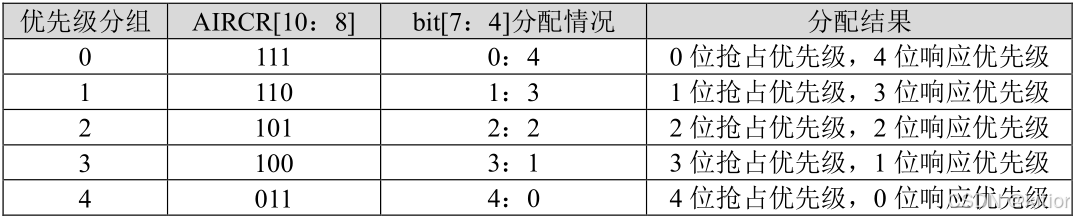

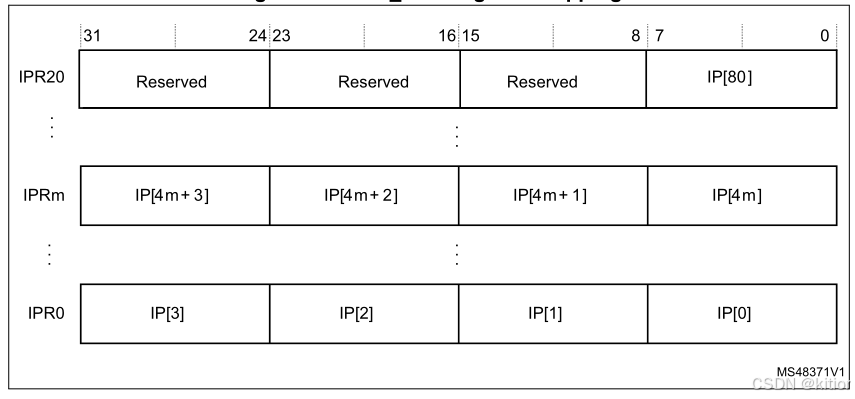

中断的响应呢就分为抢占优先级和响应优先级，至于各自代表的含义这里不在叙述，响应的资料很多。为了设置优先级，我们又看到NVIC的IPR寄存器（中断优先级寄存器），通过该寄存器，我们就可以设置中断的优先级了。

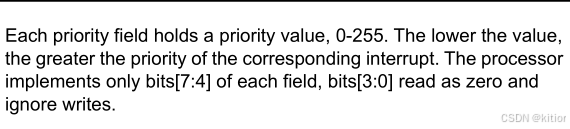

每个中断优先级占据8位，文档中说只使用[7:4]进行中断优先级的安排，所以也就和前面抢占优先级和响应优先级的位数对应起来了。

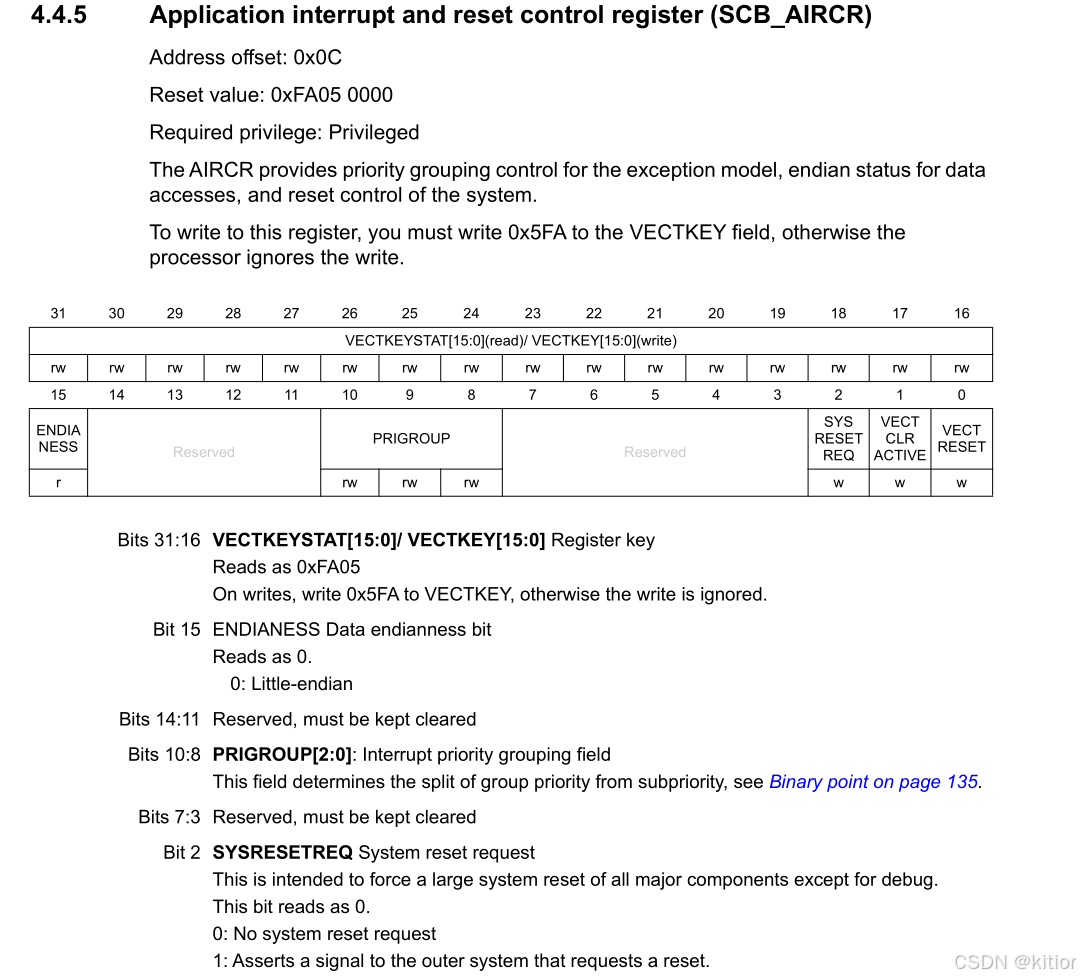

最后一个相关寄存器，就是分配你是哪个组的，中断组和优先级位数是对应的，选择的组，就只能选择该组对应的优先级分配。我们看到SCB的AIRCR（应用中断和复位控制寄存器）。

阅读重要信息：该寄存器提供优先级分组控制。说明它是我们要控制的寄存器。下一段就说，为了写入寄存器，必须要写0x5FA到寄存器中。寄存器的[10:8]作用就是中断优先级分组。

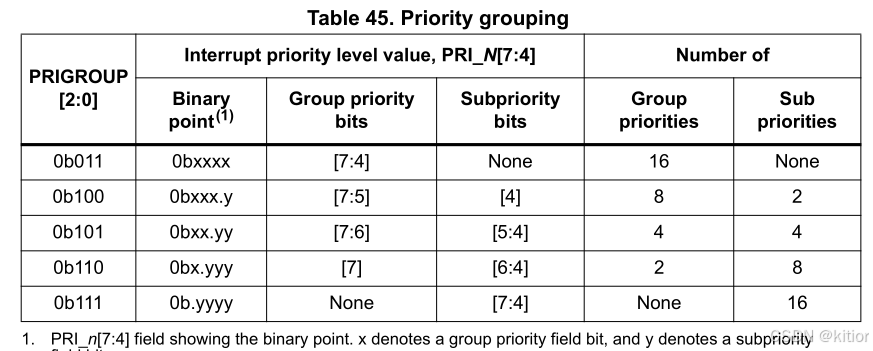

这一章的内容很多，再最后缕一缕。假设我们要控制PA0进行外部中断。P0中断应该在EXTI0上，它在中断向量表中位置是6，所以直接找到ISER[0]的第6位，置1，使能该中断。之后分配该中断的优先级，我们假设它的中断分组位2组，那就是2位抢占和2位响应，所以要将SCB的AIRCR寄存器的10到8位修改成101，这样我们就获得了2位抢占和2位响应。最后就是分配抢占和响应的大小，数字越小表示越优先，在IPR对应的寄存器中操作就可以顺利开启外部中断了！

ok，这一章的理论总算是讲完了，这一部分的寄存器相当多，要搭配代码使用会更好，之后我会尽快将代码的讲解发布出来，对这一部分还不是很了解的朋友可以多看看文档，文档还是很明了的。

补：还有一些与中断相关的寄存器我没有加进来，其实在用的时候是要涉及到的，之后会补上来。
