Keil - 通过打断点测量代码运行时间

原创 已于 2024-05-11 10:17:39 修改 · 1.9k 阅读 · 14 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #笔记

于 2024-05-07 10:39:41 首次发布

Kiel Debug配置

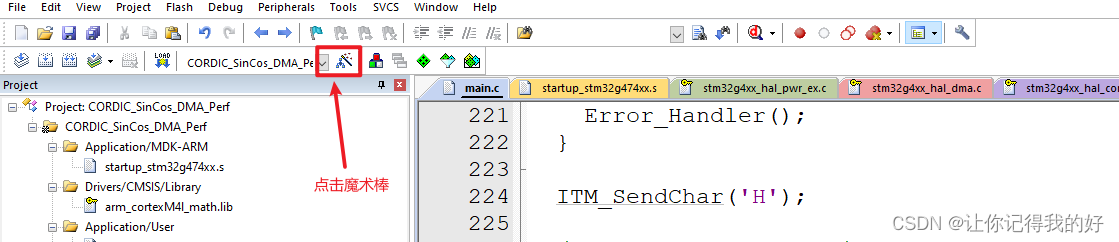

1、在魔术棒进行相关配置
在这里插入图片描述

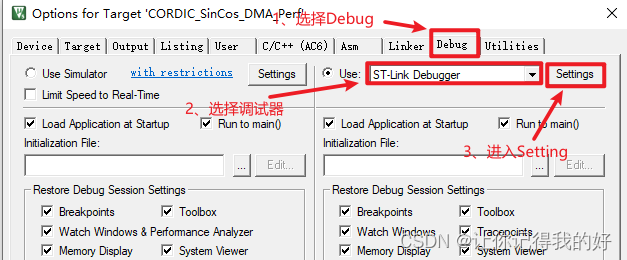

2、选择调试器，进入Setting页面
在这里插入图片描述

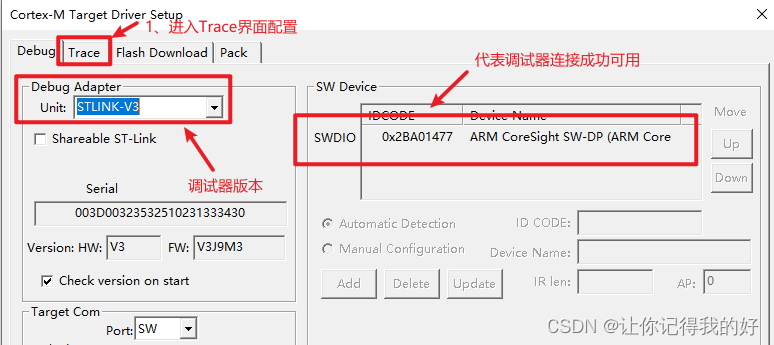

3、进入Trace界面进行相关配置
在这里插入图片描述

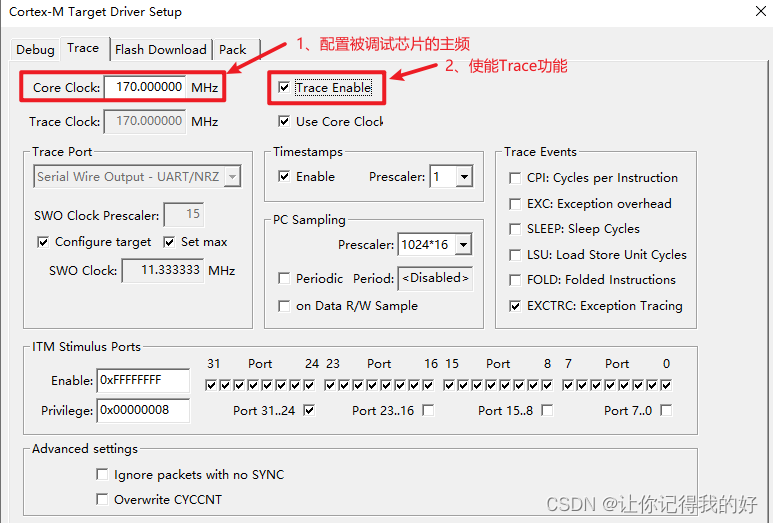

4、配置频率并使能Trace功能
在这里插入图片描述

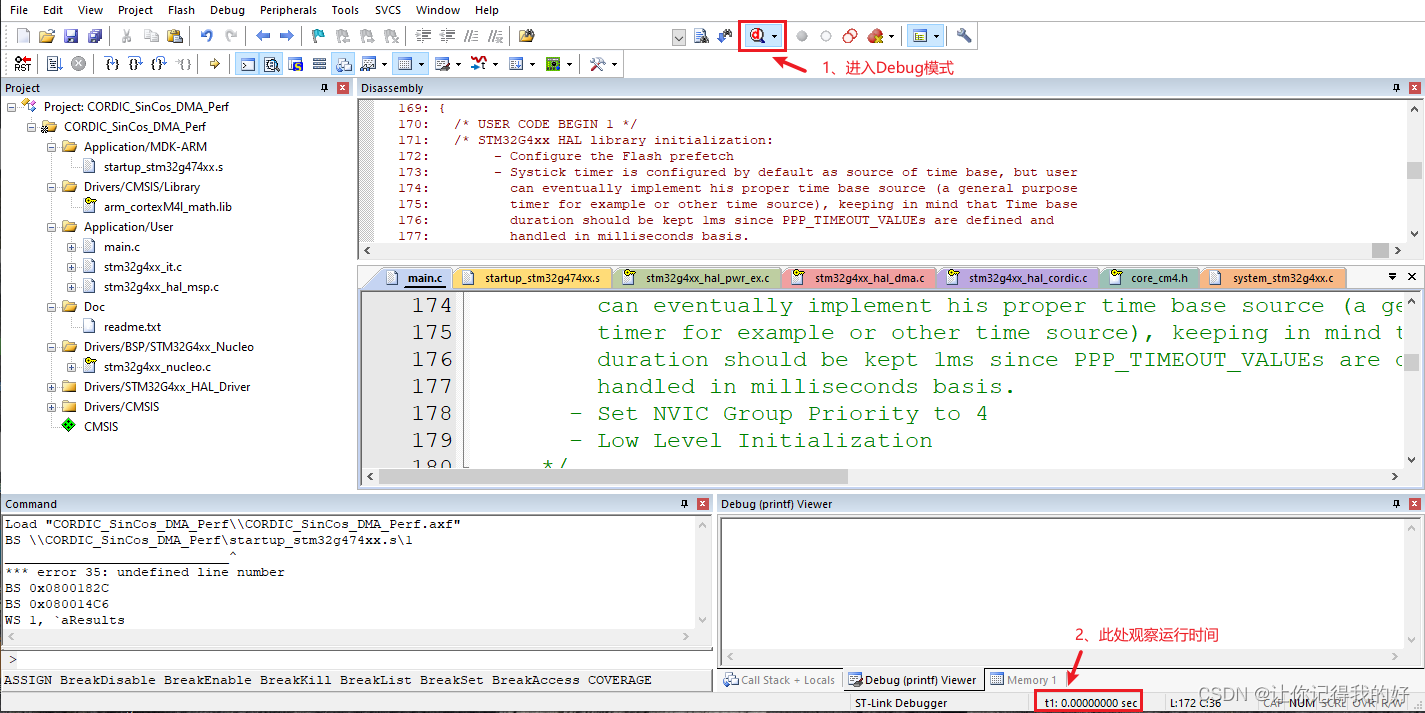

5、进入Debug模式在这里插入图片描述

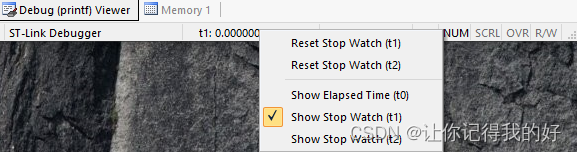

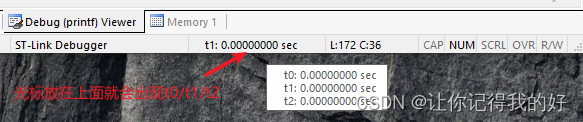

6、观察窗口以及时间复位(可通过打断点的方式测量某一段代码的运行时间)
在这里插入图片描述
在这里插入图片描述
