stm32 定时器触发 dma数据搬运

最新推荐文章于 2025-06-08 09:15:37 发布

带着蜗牛去散步^

最新推荐文章于 2025-06-08 09:15:37 发布

阅读量980

点赞数 1

CC 4.0 BY-SA版权

文章标签： stm32 单片机嵌入式硬件

本文链接：https://blog.youkuaiyun.com/myxmouse/article/details/130989265

本文讨论了在STM32中如何使用HAL库启动定时器，并配置DMA进行内存到内存的数据传输。特别指出，DMA_MEMORY_TO_MEMORY模式不支持循环传输，并且数据传输的细节与MemDataAlignment参数有关。示例代码展示了如何设置定时器触发的DMA传输。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

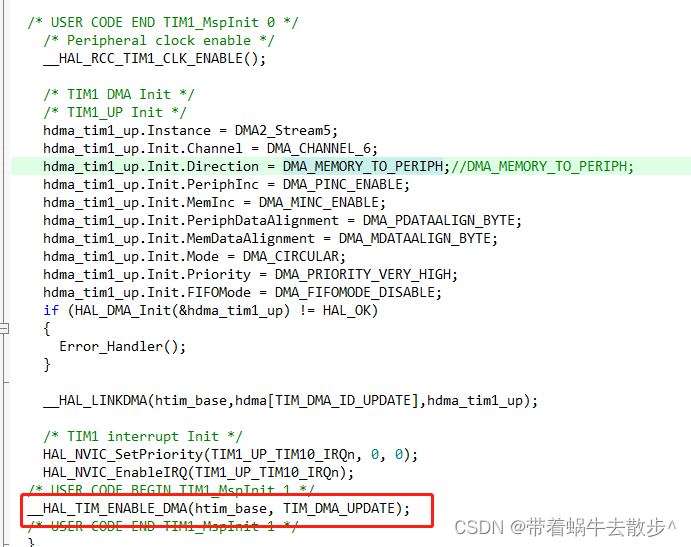

	HAL_TIM_Base_Start_IT(&htim1);
	HAL_DMA_Start_IT(htim1.hdma[TIM_DMA_ID_UPDATE], (uint32_t)buf1, (uint32_t)buf2,20);

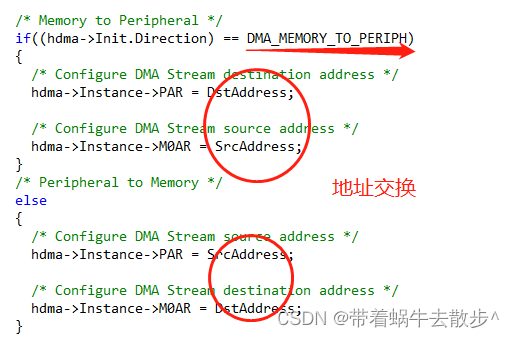

DMA_MEMORY_TO_MEMORY 不支持 DMA_CIRCULAR

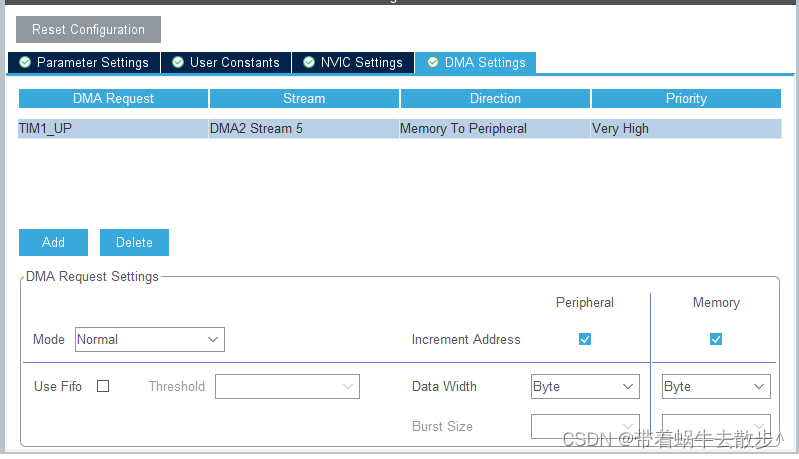

定时器触发的dma，DMA_MEMORY_TO_PERIPH 和 DMA_MEMORY_TO_PERIPH，一次搬运数据和MemDataAlignment 有关，
