本系列主要介绍视频中的基础知识，我们都知道视音频方向主要处理视频和音频，视频是由连续的图像组成的，而图像的基本单元是像素，像素可以是RGB格式的，也可以是YUV格式的。

自然世界中的景色经过光学sensor之后，就会变成RGB格式的像素，一般地，在计算机处理领域会首先将RGB格式的像素，转换成YUV格式的像。RGB像素和YUV像素都是对颜色的一种编码。

本文主要就先介绍YUV像素的采样和格式。

一 what

（1）什么是YUV

YUV是一种颜色编码方式，在平时工作和学习中，还会遇到很多类似的词，包括YCbCr，YPbPr等等，这几个词代表的意思都比较接近，这是YUV定义的wiki百科：https://zh.wikipedia.org/wiki/YUV
Y:代表明亮度，Luma；UV:代表色度，Chroma。

（2）YUV采样格式

YUV 图像的主流采样方式有如下三种：

• YUV 4:4:4 采样
  YUV 4:4:4 表示 Y、U、V 三分量采样率相同，即每个像素的三分量信息完整。假设每个分量都是 8bit，则每个像素占用 3 个字节，如下图所示。
  其中，Y 分量用叉表示，UV 分量用圆圈表示。


四个像素为： [Y0 U0 V0] [Y1 U1 V1] [Y2 U2 V2] [Y3 U3 V3]
采样的码流为： Y0 U0 V0 Y1 U1 V1 Y2 U2 V2 Y3 U3 V3
映射出的像素点为：[Y0 U0 V0] [Y1 U1 V1] [Y2 U2 V2] [Y3 U3 V3]

• YUV 4:2:2 采样
  YUV 4:2:2 采样，意味着 UV 分量是 Y 分量采样的一半，Y 分量和 UV 分量按照 2 : 1 的比例采样。如果水平方向有 10 个像素点，那么采样了 10 个 Y 分量，而只采样了 5 个 UV 分量。
  其中，Y 分量用叉表示，UV 分量用圆圈表示。


 假如图像像素为：[Y0 U0 V0]、[Y1 U1 V1]、[Y2 U2 V2]、[Y3 U3 V3]
 那么采样的码流为：Y0 U0 Y1 V1 Y2 U2 Y3 V3
 其中，每采样过一个像素点，都会采样其 Y 分量，而 U、V 分量就会间隔一个采集一个。
 最后映射出的像素点为 [Y0 U0 V1]、[Y1 U0 V1]、[Y2 U2 V3]、[Y3 U2 V3]

采样的码流映射为像素点，还是要满足每个像素点有 Y、U、V 三个分量。但是可以看到，第一和第二像素点公用了 U0、V1 分量，第三和第四个像素点公用了 U2、V3 分量，这样就节省了图像空间。
一张 1280 * 720 大小的图片（每个分量都是8bit的话），在 YUV 4:2:2 采样时的大小为：

（1280 * 720 + 1280 * 720 * 0.5 * 2）/ 1024 / 1024 = 1.76 MB

可以看到 YUV 4:2:2 采样的图像比 RGB 模型图像节省了三分之一的存储空间，在传输时占用的带宽也会随之减少。

• YUV 4:2:0 采样
  YUV 4:2:0 采样，并不是指只采样 U 分量而不采样 V 分量。而是指，在每一行扫描时，只扫描一种色度分量（U 或者 V），和 Y 分量按照 2 : 1 的方式采样。
  比如，第一行扫描时，YU 按照 2 : 1 的方式采样，那么第二行扫描时，YV 分量按照 2:1 的方式采样。对于每个色度分量来说，它的水平方向和竖直方向的采样和 Y 分量相比都是 2:1 。
  其中，Y 分量用叉表示，UV 分量用圆圈表示。

  假设第一行扫描了 U 分量，第二行扫描了 V 分量，那么需要扫描两行才能够组成完整的 UV 分量。

假设图像像素为：

[Y0 U0 V0]、[Y1 U1 V1]、 [Y2 U2 V2]、 [Y3 U3 V3]
[Y5 U5 V5]、[Y6 U6 V6]、 [Y7 U7 V7] 、[Y8 U8 V8]
那么采样的码流为：Y0 U0 Y1 Y2 U2 Y3 Y5 V5 Y6 Y7 V7 Y8
其中，每采样过一个像素点，都会采样其 Y 分量，而 U、V 分量就会间隔一行按照 2 : 1 进行采样。
最后映射出的像素点为：
[Y0 U0 V5]、[Y1 U0 V5]、[Y2 U2 V7]、[Y3 U2 V7]
[Y5 U0 V5]、[Y6 U0 V5]、[Y7 U2 V7]、[Y8 U2 V7]

从映射出的像素点中可以看到，四个 Y 分量是共用了一套 UV 分量，而且是按照 2*2 的小方格的形式分布的，相比 YUV 4:2:2 采样中两个 Y 分量共用一套 UV 分量，这样更能够节省空间。
一张 1280 * 720 大小的图片（每个分量都是8bit的话），在 YUV 4:2:0 采样时的大小为：

（1280 * 720 + 1280 * 720 * 0.25 * 2）/ 8 / 1024 / 1024 = 1.32 MB

可以看到 YUV 4:2:0 采样的图像比 RGB 模型图像节省了一半的存储空间，因此它也是比较主流的采样方式。

（3）YUV存储格式

说完了采样，接下来就是如何把采样的数据存储起来。

• planar 平面格式
  指先连续存储所有像素点的 Y 分量，然后存储 U 分量，最后是 V 分量。
• packed 打包模式
  指每个像素点的 Y、U、V 分量是连续交替存储的。

（4）YUV格式

根据采样方式和存储格式的不同，就有了多种 YUV 格式。这些格式主要是基于 YUV 4:2:2 和 YUV 4:2:0 采样。
常见的基于 YUV 4:2:2 采样的格式如下表：

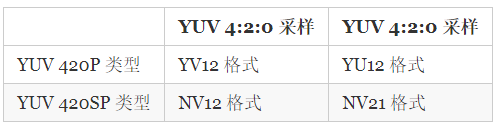

常见的基于 YUV 4:2:0 采样的格式如下表：

（a）基于 YUV 4:2:2 采样的格式
YUV 4:2:2 采样规定了 Y 和 UV 分量按照 2: 1 的比例采样，两个 Y 分量公用一组 UV 分量。

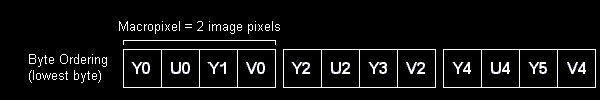

- YUYV 格式
YUYV 格式是采用打包格式进行存储的，指每个像素点都采用 Y 分量，但是每隔一个像素采样它的 UV 分量，排列顺序如下：

Y0 UO Y1 V0 Y2 U2 Y3 V2

Y0 和 Y1 公用 U0 V0 分量，Y2 和 Y3 公用 U2 V2 分量….

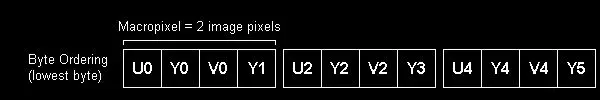

- UYVY 格式
UYVY 格式也是采用打包格式进行存储，它的顺序和 YUYV 相反，先采用 U 分量再采样 Y 分量，排列顺序如下：

U0 Y0 V0 Y1 U2 Y2 V2 Y3

Y0 和 Y1 公用 U0 V0 分量，Y2 和 Y3 公用 U2 V2 分量….

- YUV 422P 格式
YUV 422P 格式，又叫做 I422，采用的是平面格式进行存储，先存储所有的 Y 分量，再存储所有的 U 分量，再存储所有的 V 分量。

（b）基于 YUV 4:2:0 采样的格式

基于 YUV 4:2:0 采样的格式主要有 YUV 420P 和 YUV 420SP 两种类型，每个类型又对应其他具体格式。
- YUV 420P 类型
（1）YU12 格式
（2）YV12 格式
- YUV 420SP 类型
（1）NV12 格式
（2）NV21 格式
YUV 420P 和 YUV 420SP 都是基于 Planar 平面模式 进行存储的，先存储所有的 Y 分量后， YUV420P 类型就会先存储所有的 U 分量或者 V 分量，而 YUV420SP 则是按照 UV 或者 VU 的交替顺序进行存储了，具体查看看下图：
YUV420SP 的格式：

YUV420P 的格式：

- YU12 和 YV12 格式
YU12 和 YV12 格式都属于 YUV 420P 类型，即先存储 Y 分量，再存储 U、V 分量，区别在于：YU12 是先 Y 再 U 后 V，而 YV12 是先 Y 再 V 后 U 。

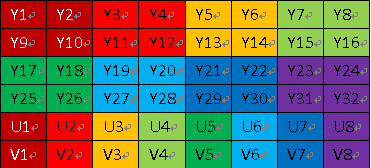

YV 12 的存储格式如下图所示：

YU 12 又称作 I420 格式，它的存储格式就是把 V 和 U 反过来了。
- NV12 和 NV21 格式
NV12 和 NV21 格式都属于 YUV420SP 类型。它也是先存储了 Y 分量，但接下来并不是再存储所有的 U 或者 V 分量，而是把 UV 分量交替连续存储。
NV12 是 IOS 中有的模式，它的存储顺序是先存 Y 分量，再 UV 进行交替存储。

NV21 是 安卓 中有的模式，它的存储顺序是先存 Y 分量，在 VU 交替存储。
