S7-1200与S7-200SMART的Profinet无线通讯完整例程

测试设备与参数

西门子PLC型号：S7-1200 × 1台 & S7-200Smart× 1台

达泰欧美系PLC无线通讯终端——DTD418MB × 2块

主从关系：1主1从

通讯接口：RJ45接口

供电：12-24VDC

通讯协议：Profinet协议

传输距离：100米，1KM

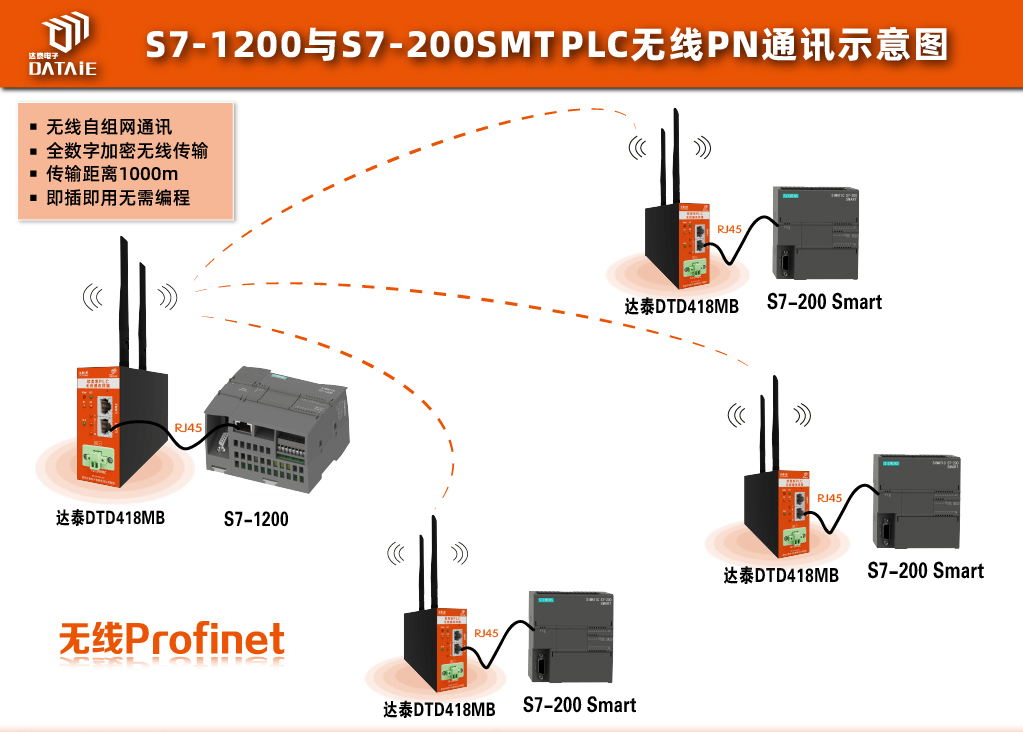

本方案以西门子S7-1200和S7-200SMART PLC为例，在Profinet协议实现无线以太网自组网通讯。

接线方式

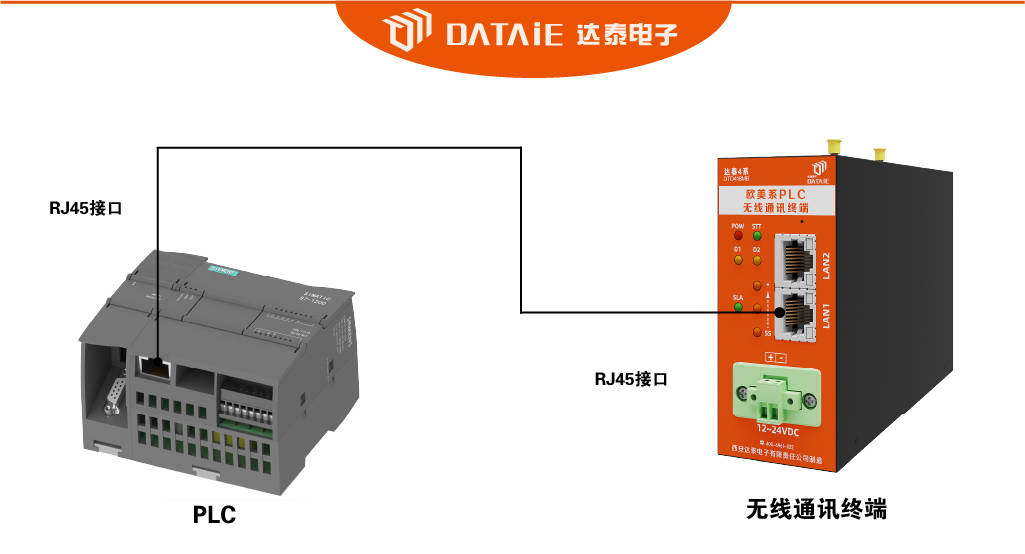

1.S7-1200 PLC与DTD418MB接线

用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入PLC的RJ45接口。

2.S7-200SMART PLC与DTD418MB接线

用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入S7-200SMART的RJ45接口。

S7-1200PLC参数配置

1.配置S7-1200

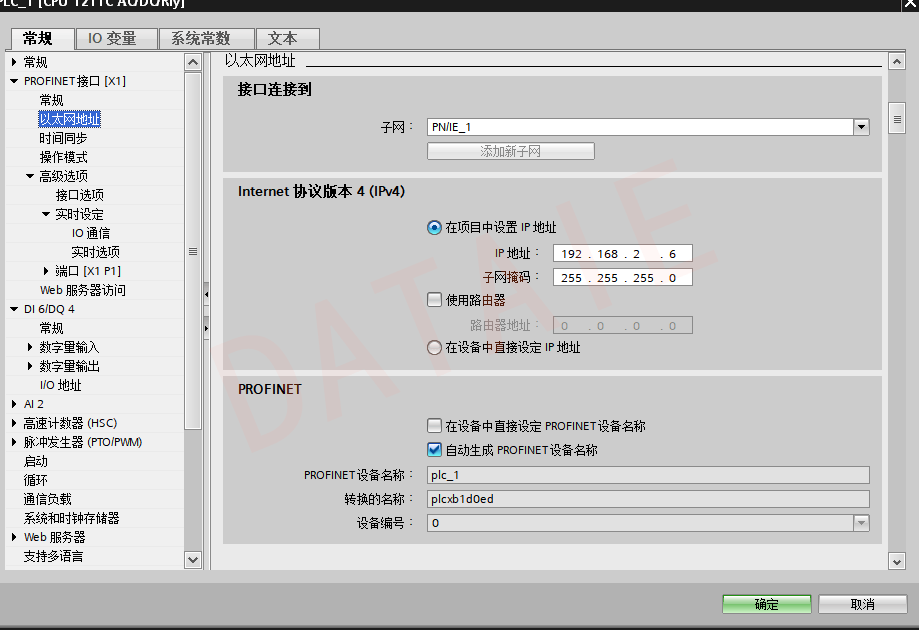

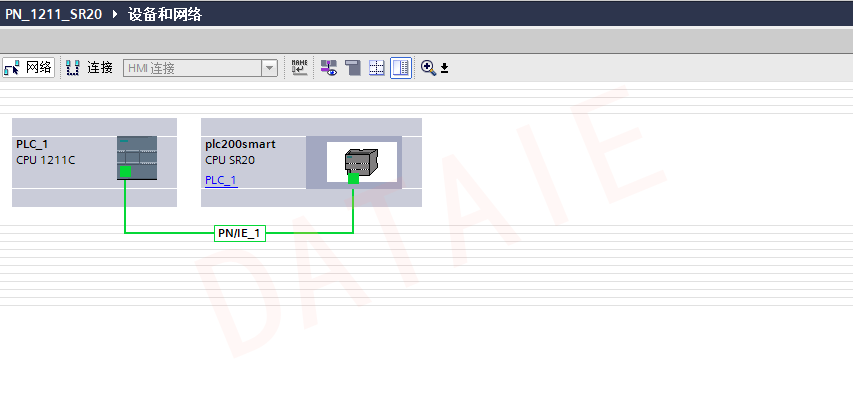

2.1200PLC的IP地址设置，建立一个PN链接

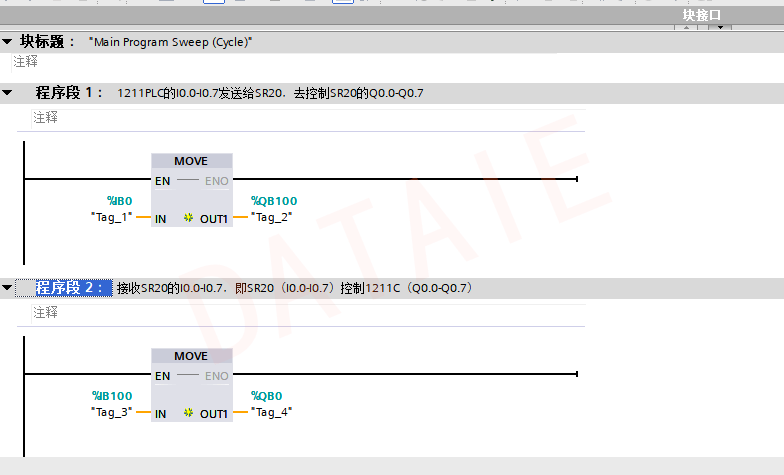

3.Main程序的编写

在通讯里面，做一个简单的IO对传程序

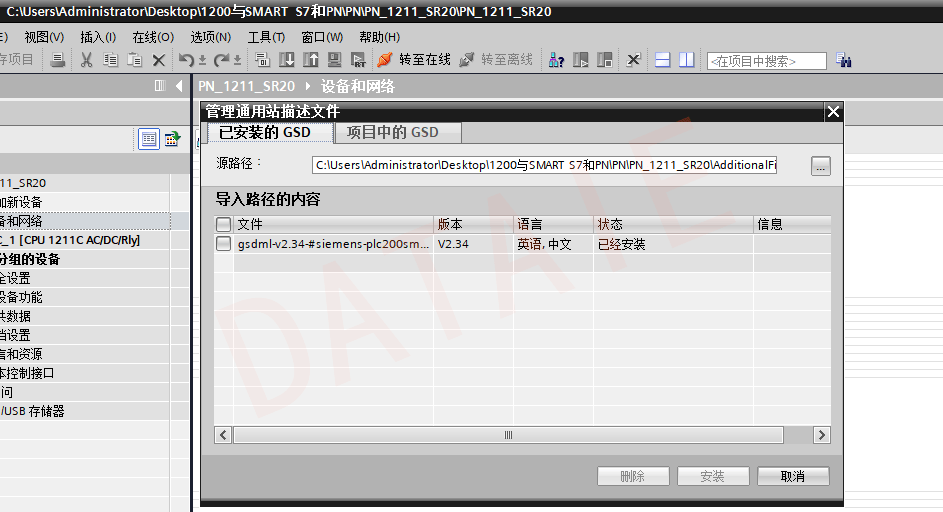

4. 安装GSD文件

最后将程序写入1200PLC里面

S7-200SMART PLC参数设置

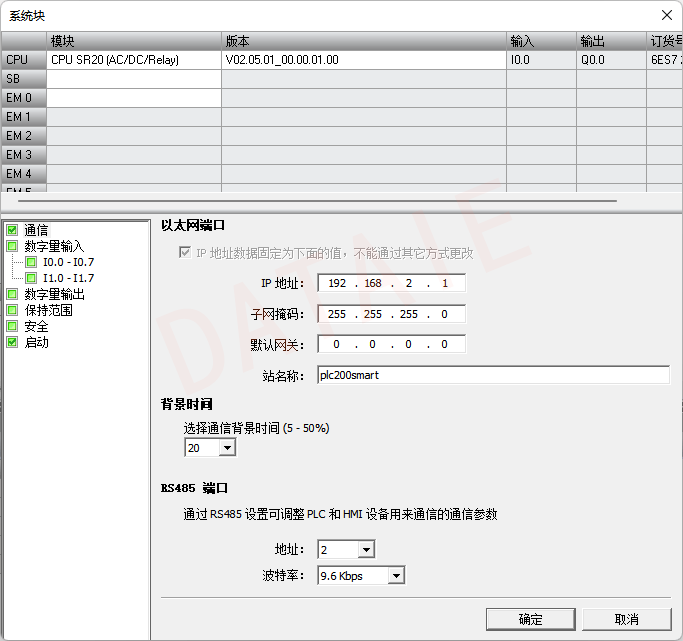

1. SMART参数设置

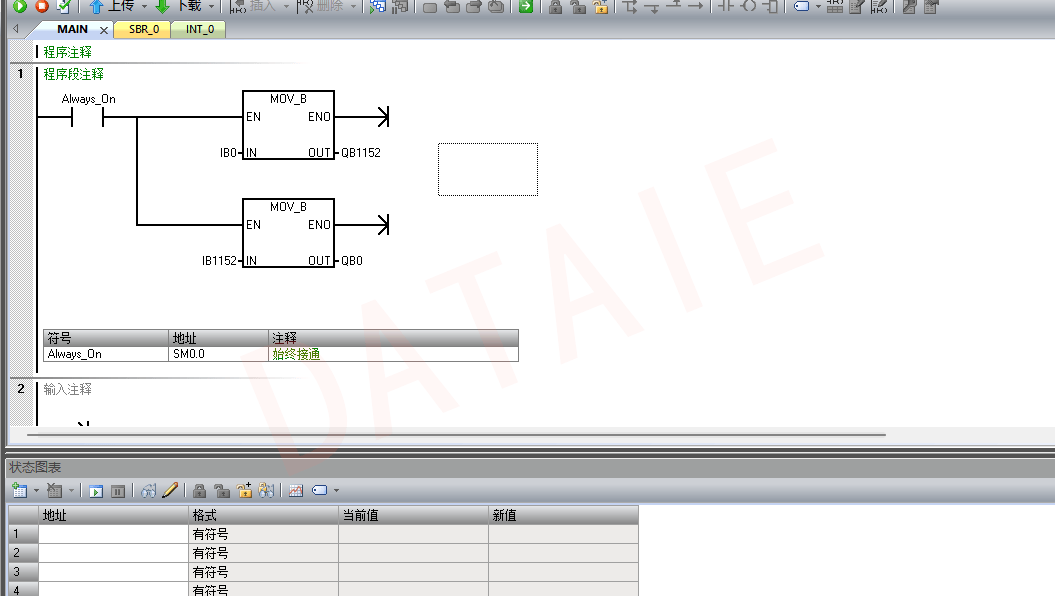

2. 简单主程序的编写

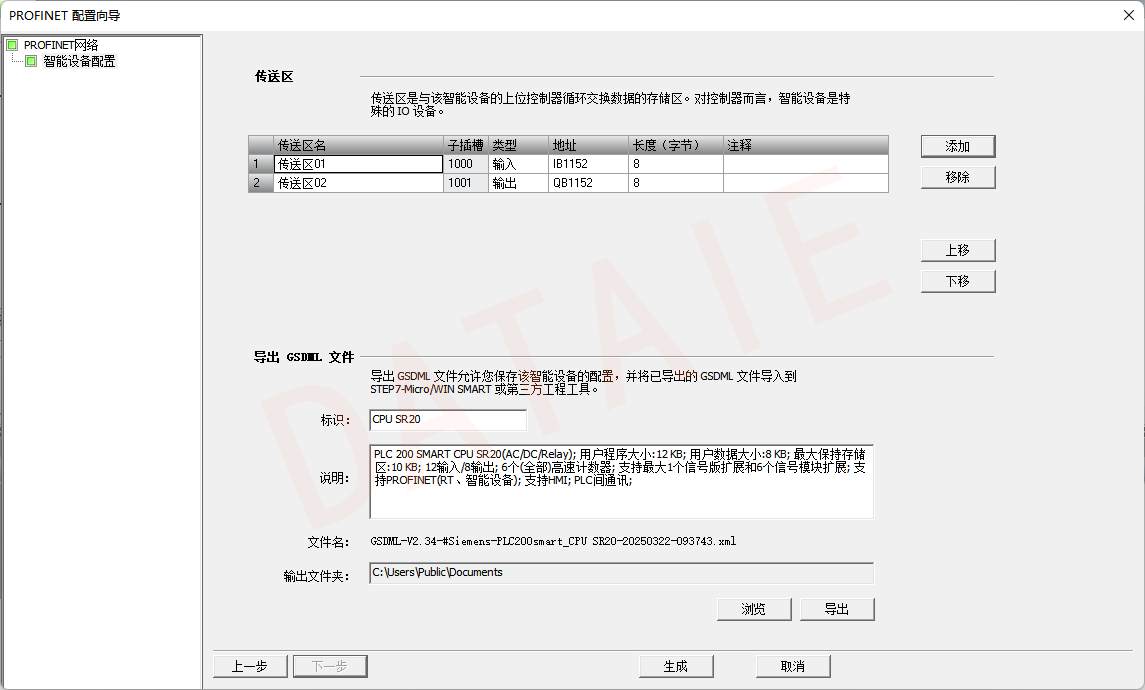

3. 生产GSD文件

最后将程序写入200SMART里面

2台PLC分别通过以太网线连接达泰DTD418MB无线通讯终端，将天线接好以后，给DTD418MB和PLC供电，我们可以给1号PLC的I点输入信号，我们会发现对应的2号PLC的Q点就有输出信号。同样的操作我们可以给2号PLC的I点输入信号，我们会发现对应的1号PLC的Q点就有输出信号。2台PLC之间是通过达泰DTD418MB无线传输完成数据交互。
