C++上位软件通过Snap7开源库访问西门子S7-200/合信M226ES数据块的方法

前言

        上一篇文章中介绍了Snap7访问西门子S7-1200/S7-1500 DB块的方法，对于S7-200PLC是没有数据块访问的。S7-200PLC中Snap7只能通过访问MB块，VB块的方法进行和PLC之间的Snap7通信和数据交换。手头没有S7-200PLC故通过合信CTMC M226ES运动控制器进行测试，M226ES支持S7主站和从站协议。S7作为主站，S7-1200做为从站的通信也已经过测试。

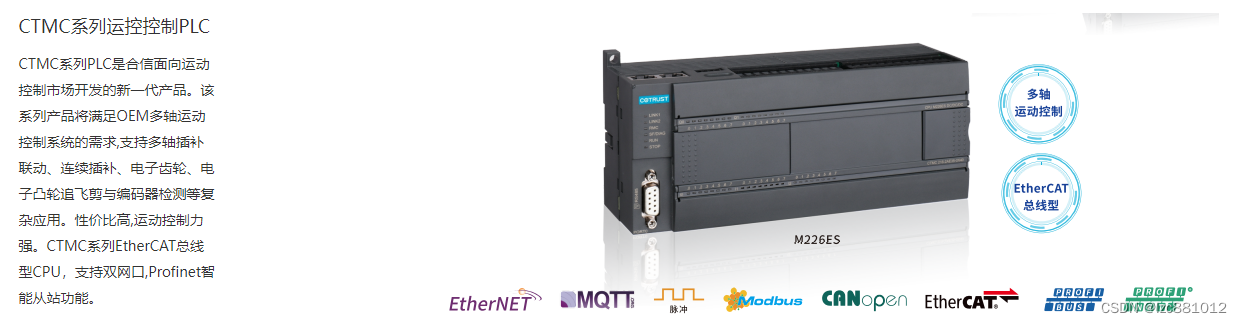

M226ES简介

        40点总线运动控制型CPU，支持16个EtherCAT总线轴，支持8/10路*200KH运控输出，24DI/16DO晶体管漏型输出，200KB+48KB+48KB程序空间/64KB数据空间，24VDC电源，2个PP和自由通讯口可切换，1个EtherNET通讯口1个EtherCAT总线通讯口(可配置成EtherNET)，支持CAN、RS485和模拟量扩展板；支持Profinet智能从站;支持网口在线升级固件；支持C语言编程；支持Trace追踪功能；支持单轴运控(如定位、速度和回原等)功能；支持多轴多路直线/圆弧插补、连续插补、电子齿轮、电子凸轮和追飞剪功能；支持PLCopen标准指令库。

规格项目				CPU M226EM
综合特性
尺寸（宽×高×深）				196×80×62 mm
功耗				20W
程序存储器				200KB+48KB+48KB
数据存储器				64KB,永久保存
最大扩展模块数				7
最大数字量				128DI/128DO（扩展can扩展板最多640DI/640DO）
最大模拟量				32AI/32AQ（扩展can扩展板最多194AI/194AQ）
数据保存				FlashROM（永久保存）
电源特性
额定输入电压				DC24V
冲击电流				28.8VDC时12A
隔离（现场与逻辑）				无
保持时间（掉电）				10ms以上
+5V电源输出	扩展总线			1A
	BD扩展板总线			200mA（有开关控制）
	通信			10mA 100R电阻
传感器+24V电源输出				电压范围：20.4~28.8VDC
				额定电流：300mA
				纹波噪声：跟输入电源相关
				隔离(传感器与逻辑)：不隔离
电源告警				电源不足15V告警，报警位SM195.1
常规特性
定时器总数				2048
1ms				36
10ms				752
100ms				1260
计数器				2048个
累加器				4个
内存存贮器位				8192位
内存存储位掉电保持时间				永久保持
局部存储区（L）				64字节独立
顺序控制继电器（S)				8192位
时间中断				2个1ms分辨率
边沿中断				10个上升沿和/或10个下降沿（I0.0，I0.7，I1.0，I1.1）
布尔量运算执行时间				≤1.5µs
浮点运算执行时间				≤6.2µs
实时时钟				内置
BD扩展板接口数				1个，支持RS485扩展板、CAN扩展板、模拟量扩展板
系统指示灯	SF指示灯（红色）			ON：系统错误，OFF：正常
	DIAG指示灯（橙色）			ON：程序控制,OFF：正常
	RUN指示灯（绿色）			ON：运行，OFF：停止
	STOP指示灯（橙色）			ON：停止，OFF：运行
	RMC指示灯（绿色）			ON：远程控制连接，OFF：远程控制断开
	LNK/ACT指示（绿色）			ON：以太网连接，闪烁：传输，OFF：断开
运行开关				RUN/STOP
外接电池接口				支持，电源不足2.0V，报警位SM195.0
编程卡				支持
存储卡				支持TF卡（预留）
高级功能				⽀持Trace追踪功能；⽀持C语⾔编程。
运控功能				⽀持多轴多路直线/圆弧插补、连续插补、电⼦凸轮和追⻜剪功能；⽀持单轴运控（如定位、速度和回原等）功能。⽀持PLCopen标准指令库
集成的通信功能（PPI/自由口）
通讯接口				2个通信口：
				PORT0：PPI/自由口，标准RS485电平<
