WinCC与S7-200Smart无线组网：基于ModbusTCP/IP协议的通讯方案

在实际系统中，车间里分布多台PLC，需要用上位机软件集中控制。通常所有设备距离在几十米到上百米不等。用户会选择以太网方式是因为传输速度有保障，而选择无线以太网方案是因为不想开挖电缆沟，或者布线不方便，不但施工麻烦也会徒增成本。这里所介绍的无线以太网方案通信距离从几米到1公里，与布线施工的成本（材料、人工、时间）进行综合比较的话，无线以太网是更为经济和实施简便的组网通讯方案。

WinCC作为西门子公司推出的基于Windows操作系统的工业自动化软件，广泛应用于制造业、能源、污水处理、建筑自动化、化工制药、冶金、食品、汽车、印刷、塑料橡胶等多个行业领域。经常与西门子PLC搭配使用，部署工厂自动化网络。

一、方案概述

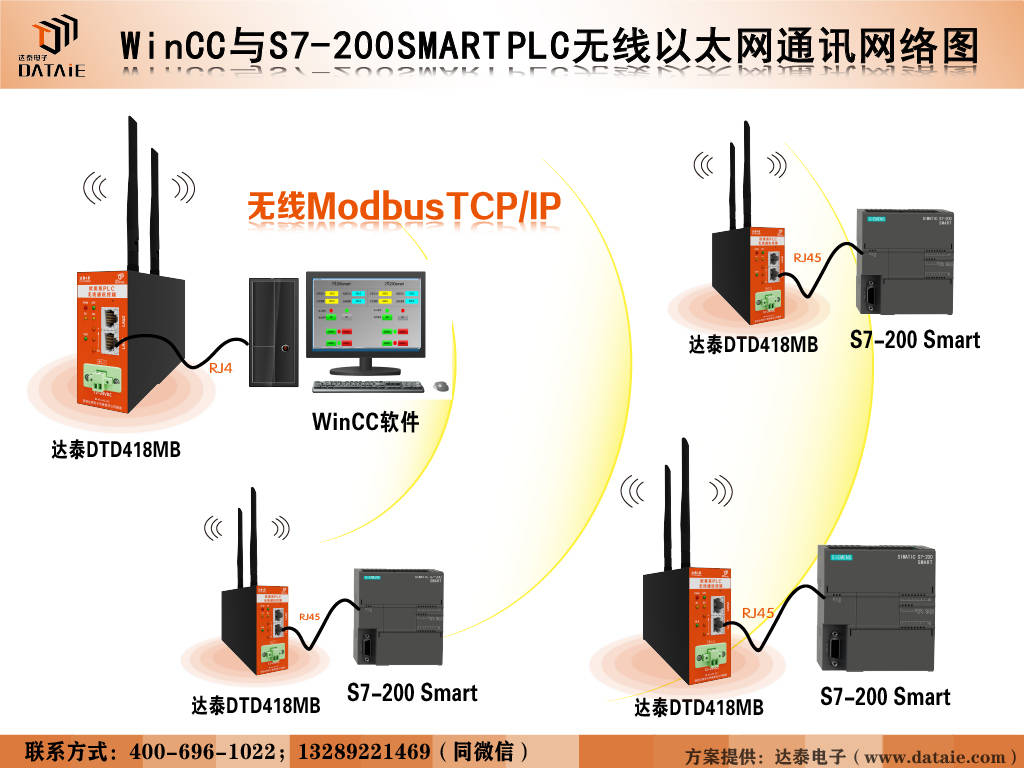

本方案以WinCC和2台西门子S7-200SMART PLC为例，在ModbusTCP/IP协议下实现无线以太网通信实现过程。在本方案中采用了西门子PLC无线通讯终端——DTD418MB，作为实现无线通讯的硬件设备，用户无需更改程序。

二、测试设备与参数

l 西门子PLC型号：S7-200Smart × 2台

l 上位机：WinCC7.4 × 1台

l 达泰欧美系PLC无线通讯终端——DTD418MB × 3块

l 主从关系：1主2从

l 通讯接口：RJ45接口

l 供电：12-24VDC

l 通讯协议：ModbusTCP/IP协议

l 传输距离：100米，1KM

三、接线方式

1. 上位机与DTD418MB接线

用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入上位机的RJ45接口。
