静态路由综合实验

原创 已于 2022-09-17 10:56:09 修改 · 227 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#网络

于 2022-09-16 15:23:37 首次发布
本文详细介绍了如何为一个包含5台路由器的网络拓扑结构进行IP地址分配和路由配置，确保全网可达并减少路由表条目。通过子网划分，分配了192.168.1.0/24范围内的多个子网，并为路由器的环回接口和接口分配了IP地址。在路由策略方面，设置了静态路由以实现网络通信，并通过设置默认路由和空接口防环策略确保网络连通性。此外，还讨论了R4与R5之间的链路故障切换策略，通过调整静态路由优先级实现在1000M和100M链路间的切换。

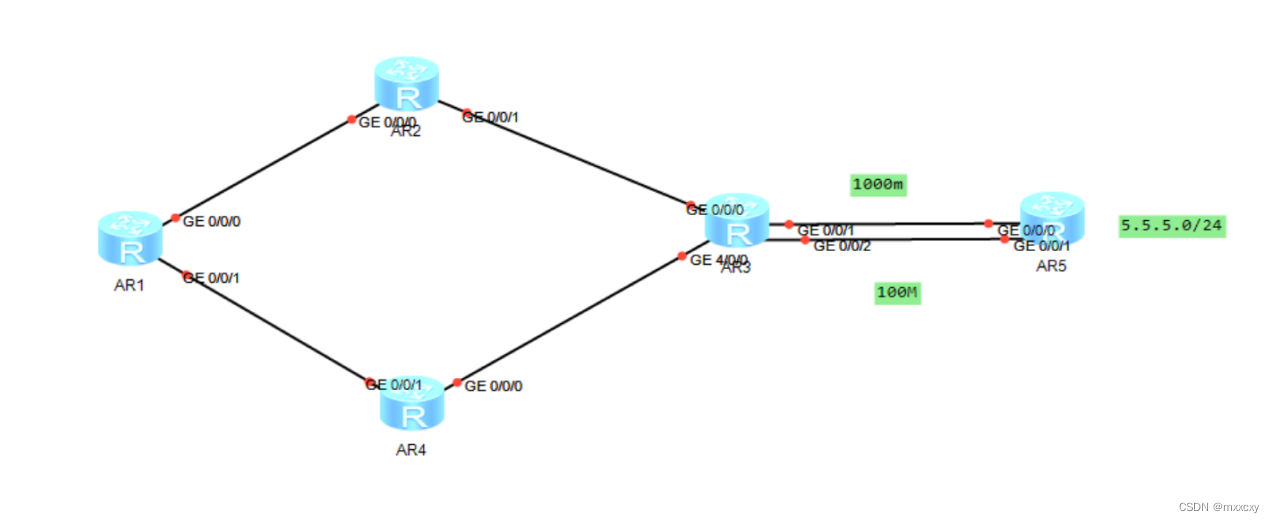

拓扑结构：

要求

1、除R5的环回地址已固定外，整个其他所有的网段基于192.168.1.9/24进行合理的IP地址划分

2、R1-R4每个路由器存在两个环回接口，用于模拟连接PC的网段；地址也在192.168.1.0/24这个网络范围内

3、R1-R4上不能直接编写到达5.5.5.0/24的静态路由，但依然可以访问

4、全网可达，尽量减少每台路由器，路由表条目的数量；避免环路出现

5、R4与R5之间，正常1000M链路通信，故障时自动改为100M

 使用的设备：5台路由器

解决网络拓扑：

1、确定广播域的个数

2、分配网段

3、配置IP地址 （优先配置路由器）

注：由于R3路由器只有三个接口但R3需要连接四根网线需要添加一个接口

方法：关闭R3路由器，右键设置，将拖拽至黄色提示区

 确定广播域的个数

根据拓扑结构图以及要求可知，本拓扑结构一共拥有15网段，其中一个网段已经给定IP地址

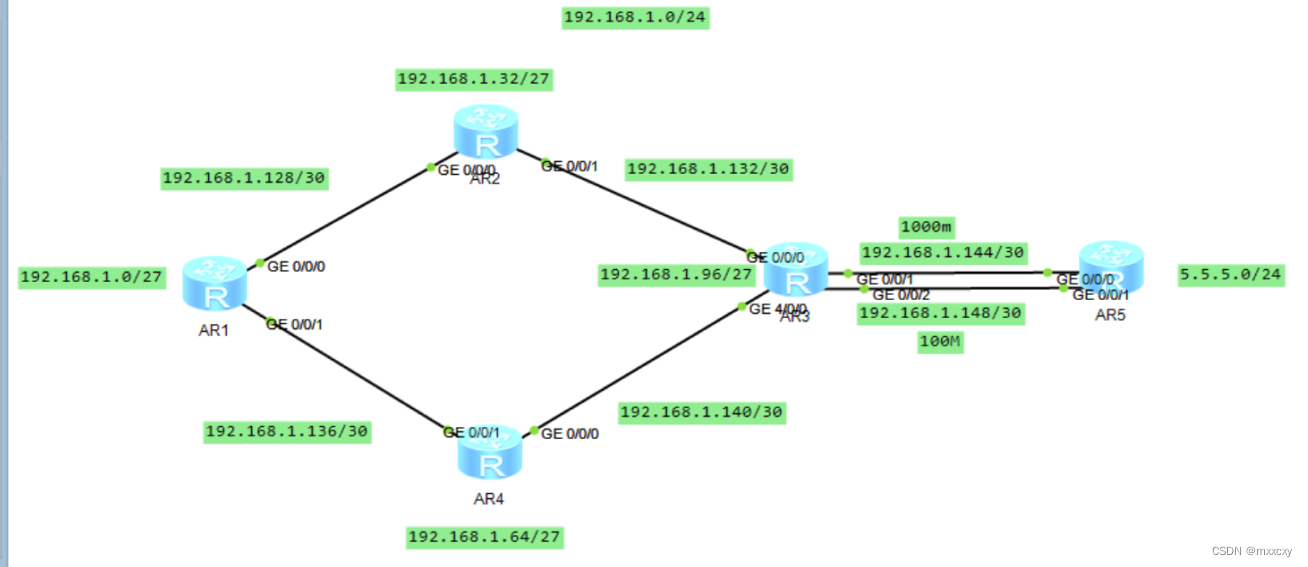

分配网段

其余14个网段将基于192.168.1.0/24进行网段划分

子网划分 --- 192.168.1.0/24

环回接口IP地址

192.168.1.0/27

192.168.1.0/28 和 192.168.1.16/28

192.168.1.32/27

192.168.1.32/28 和 192.168.1.48/28

192.168.1.64/27

192.168.1.64/28 和 192.168.1.80/28

192.168.1.96/27

192.168.1.96/28 和 192.168.1.122/28

192.168.1.128/27 - 192.168.1.159/27

路由接口IP地址

192.168.1.128/30 - 192.168.1.131/30

192.168.1.132/30 - 192.168.1.135/30

192.168.1.136/30 - 192.168.1.139/30

192.168.1.140/30 - 192.168.1.143/30

192.168.1.144/30 - 192.168.1.147/30

192.168.1.148/30 - 192.168.1.151/30

192.168.1.152/30 - 192.168.1.155/30

192.168.1.156/30 - 192.168.1.159/30

保留地址

192.168.1.160 - 192.168.1.191 27

192.168.1.192 - 192.168.1.223 27

192.168.1.224 - 192.168.1.255 27

 配置IP地址

AR1:

<Huawei>system
[Huawei]sysname r1
[r1]interface g 0/0/0
[r1-GigabitEthernet0/0/0]ip address 192.168.1.129 30
[r1-GigabitEthernet0/0/0]q
[r1]interface g 0/0/1
[r1-GigabitEthernet0/0/1]ip address 192.168.1.137 30
[r1-GigabitEthernet0/0/1]q
[r1]interface LoopBack 0
[r1-LoopBack0]ip address 192.168.1.1 28
[r1-LoopBack0]q
[r1]interface LoopBack 1
[r1-LoopBack1]ip address 192.168.1.17 28
[r1-LoopBack1]q

AR2：

<Huawei>system
[Huawei]sysname r2
[r2]interface g 0/0/0
[r2-GigabitEthernet0/0/0]ip address 192.168.1.130 30
[r2-GigabitEthernet0/0/0]q
[r2]interface g 0/0/1
[r2-GigabitEthernet0/0/1]ip address 192.168.1.133 30
[r2-GigabitEthernet0/0/1]q
[r2]interface LoopBack 0
[r2-LoopBack0]ip address 192.168.1.33 28
[r2-LoopBack0]q
[r2]interface LoopBack 1
[r2-LoopBack1]ip address 192.168.1.49 28
[r2-LoopBack1]q
[r2]

AR3：

<Huawei>system
[Huawei]sysname r3
[r3]interface g 0/0/0
[r3-GigabitEthernet0/0/0]ip address 192.168.1.134 30
[r3-GigabitEthernet0/0/0]q
[r3]interface g 0/0/1
[r3-GigabitEthernet0/0/1]ip address 192.168.1.145 30
[r3-GigabitEthernet0/0/1]q
[r3]interface g 0/0/2
[r3-GigabitEthernet0/0/2]ip address 192.168.1.149 30
[r3-GigabitEthernet0/0/2]q
[r3]interface g 4/0/0
[r3-GigabitEthernet4/0/0]ip address 192.168.1.142 30
[r3-GigabitEthernet4/0/0]q
[r3]interface LoopBack 0
[r3-LoopBack0]ip address 192.168.1.97 28
[r3-LoopBack0]q
[r3]interface LoopBack 1
[r3-LoopBack1]ip address 192.168.1.123 28
[r3-LoopBack1]q
[r3]

AR4：

<Huawei>system
[Huawei]sysname r4
[r4]interface g 0/0/0
[r4-GigabitEthernet0/0/0]ip address 192.168.1.141 30
[r4-GigabitEthernet0/0/0]q
[r4]interface g 0/0/1
[r4-GigabitEthernet0/0/1]ip address 192.168.1.138 30
[r4-GigabitEthernet0/0/1]q
[r4]interface LoopBack 0
[r4-LoopBack0]ip address 192.168.1.65 28
[r4-LoopBack0]q
[r4]interface LoopBack 1
[r4-LoopBack1]ip address 192.168.1.81 28
[r4-LoopBack1]q
[r4]

AR5：

<Huawei>system
[Huawei]sysname r5
[r5]interface g 0/0/0
[r5-GigabitEthernet0/0/0]ip address 192.168.1.146 30
[r5-GigabitEthernet0/0/0]q
[r5]interface g 0/0/1
[r5-GigabitEthernet0/0/1]ip address 192.168.1.150 30
[r5-GigabitEthernet0/0/1]q
[r5]interface LoopBack 0
[r5-LoopBack0]ip address 5.5.5.5 24
[r5-LoopBack0]q
[r5]

此时IP地址已经配置成功，但此时网络不能正常通信，按要求操作配置静态路由

4、全网可达，尽量减少每台路由器，路由表条目的数量；避免环路出现

R1
[r1]ip route-static 192.168.1.32 27 192.168.1.130
[r1]ip route-static 192.168.1.132 30 192.168.1.130
[r1]ip route-static 192.168.1.64 27 192.168.1.138
[r1]ip route-static 192.168.1.140 30 192.168.1.138
[r1]ip route-static 192.168.1.96 27 192.168.1.138
[r1]ip route-static 192.168.1.96 27 192.168.1.130
[r1]ip route-static 192.168.1.144 29 192.168.1.130
[r1]ip route-static 192.168.1.144 29 192.168.1.138
R2
[r2]ip route-static 192.168.1.0 27 192.168.1.129
[r2]ip route-static 192.168.1.136 30 192.168.1.129
[r2]ip route-static 192.168.1.64 27 192.168.1.129
[r2]ip route-static 192.168.1.64 27 192.168.1.134
[r2]ip route-static 192.168.1.96 27 192.168.1.134
[r2]ip route-static 192.168.1.140 30 192.168.1.134
[r2]ip route-static 192.168.1.144 29 192.168.1.134
R3
[r3]ip route-static 192.168.1.0 27 192.168.1.133
[r3]ip route-static 192.168.1.0 27 192.168.1.141
[r3]ip route-static 192.168.1.128 30 192.168.1.133
[r3]ip route-static 192.168.1.136 30 192.168.1.141
[r3]ip route-static 192.168.1.32 27 192.168.1.133
[r3]ip route-static 192.168.1.64 27 192.168.1.141
R4
[r4]ip route-static 192.168.1.0 27 192.168.1.137
[r4]ip route-static 192.168.1.128 30 192.168.1.137
[r4]ip route-static 192.168.1.32 27 192.168.1.137
[r4]ip route-static 192.168.1.32 27 192.168.1.142
[r4]ip route-static 192.168.1.132 30 192.168.1.142
[r4]ip route-static 192.168.1.96 27 192.168.1.142
[r4]ip route-static 192.168.1.144 29 192.168.1.142
R5
[r5]ip route-static 192.168.1.128 28 192.168.1.145
[r5]ip route-static 192.168.1.0 25 192.168.1.145

3、R1-R4上不能直接编写到达5.5.5.0/24的静态路由，但依然可以访问，即加入缺省路由

R1
[r1]ip route-static 0.0.0.0 0 192.168.1.130
[r1]ip route-static 0.0.0.0 0 192.168.1.138
R2
[r2]ip route-static 0.0.0.0 0 192.168.1.134
R3
[r3]ip route-static 0.0.0.0 0 192.168.1.146
R4
[r4]ip route-static 0.0.0.0 0 192.168.1.142

防环，配上空接口

R1
[r1]ip route-static 192.168.1.0 27 NULL 0
R2
[r2]ip route-static 192.168.1.32 27 NULL 0
R3
[r3]ip route-static 192.168.1.96 27 NULL 0
R4
[r4]ip route-static 192.168.1.64 27 NULL 0

5、R4与R5之间，正常1000M链路通信，故障时自动改为100M

修改静态路由的优先级来实现

AR3
[r3]ip route-static 0.0.0.0 0 192.168.1.150 preference 61
AR5
[r5]ip route-static 192.168.1.128 28 192.168.1.149 preference 61
[r5]ip route-static 192.168.1.0 25 192.168.1.149 preference 61

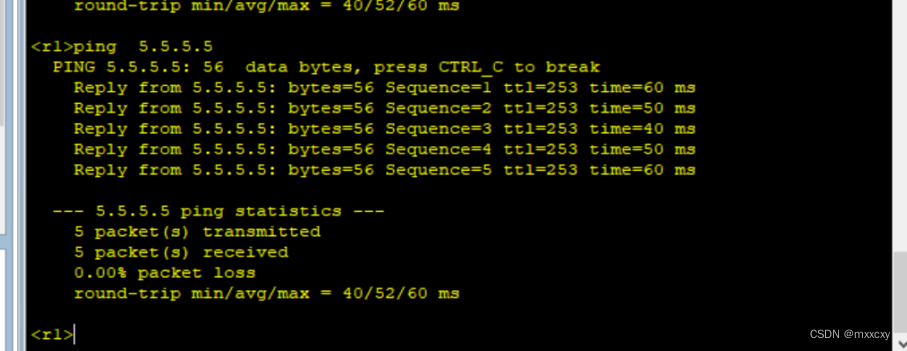

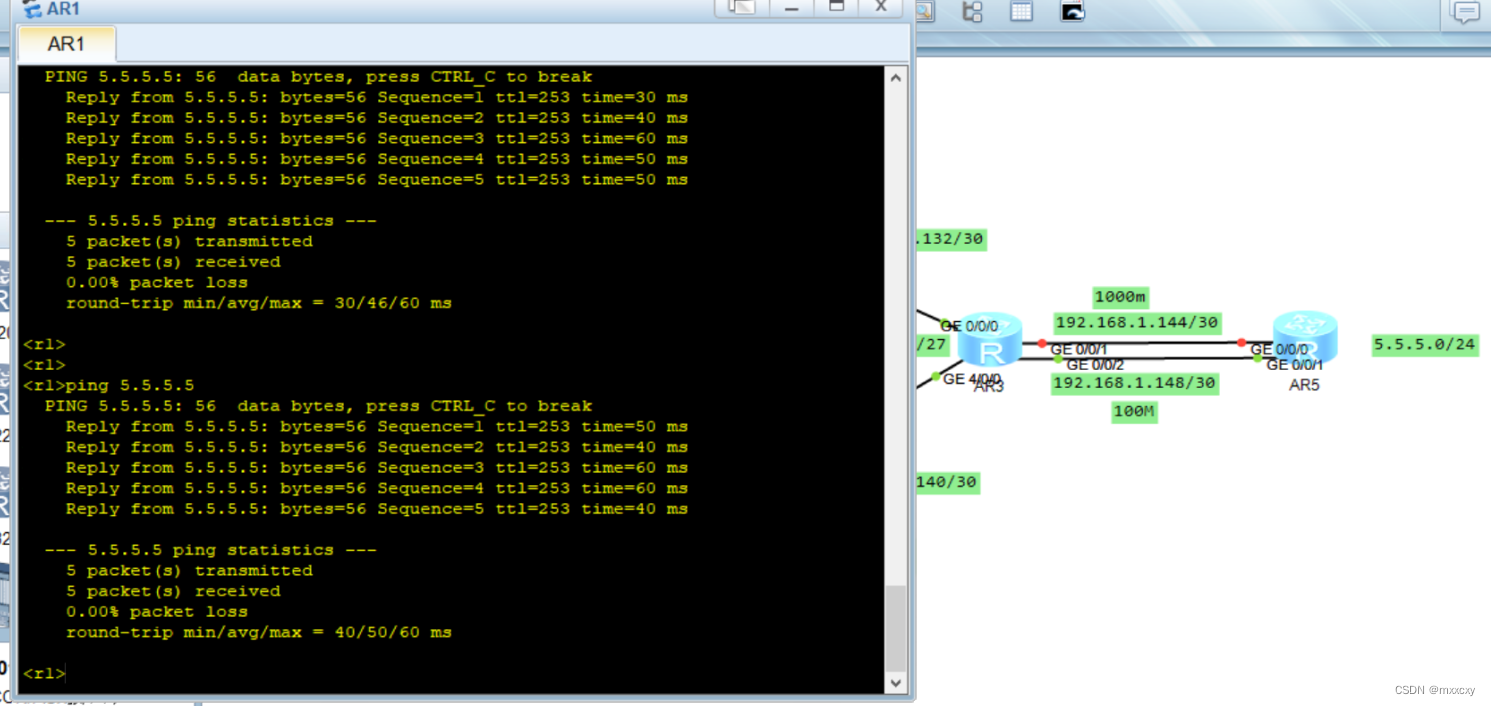

测试关闭0/0/1口后是否可以正常访问5.5.5.5

[r3]
[r3]interface g 0/0/1
[r3-GigabitEthernet0/0/1]shutdown
测试完后开启接口
[r3-GigabitEthernet0/0/1]undo shutdown

可以正常访问

 此时全网可达吗，并完成要求
