从零开始实现自己的串口调试助手(2) - 实现串口配置和收发数据

串口助手添加参数选项

串口常用信息

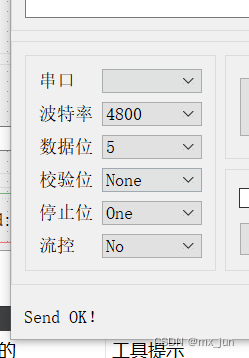

效果演示

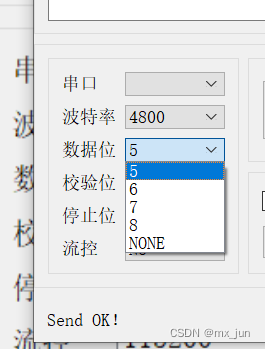

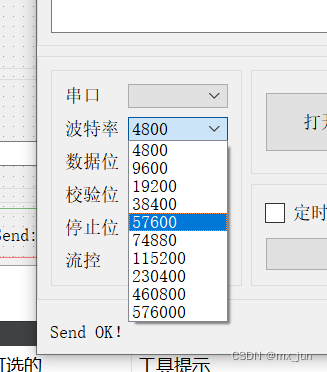

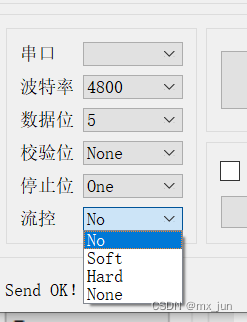

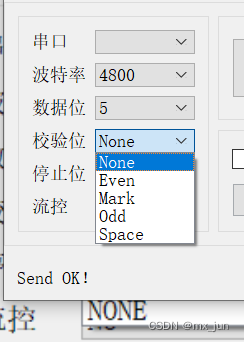

根据上面串口常用信息，填写进对应的ComboBox里面

注意根据调节ComboBox的(max/min)Size 一致来实现整齐划一

自动检测串口号:

使用说明:

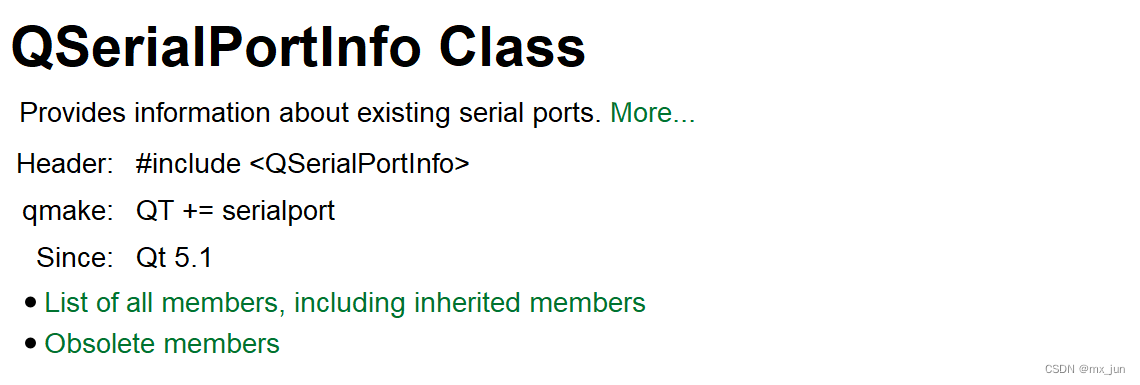

不只是添加头文件

qmake（.pro文件）里面还得添加: QT += serialport

API :

这个函数判断系统中的可用串口:

addItem 方法：addItem 是QComboBox类（Qt中组合框的类）的一个方法，用于向组合框中添加一个新的选项。这个方法接受一个字符串作为参数，该字符串将成为下拉列表中的一个新项。
serialInfo.portName()：这里假设serialInfo是某种对象（可能是你自定义的类或来自某个库的类），并且它有一个portName方法，该方法返回一个字符串。这个字符串很可能代表了一个串行端口的名称或标识符

实现程序

    // 实现串口自动检测，并且显示到需要串口号的ComboBox 里面
    QList<QSerialPortInfo> serialList = QSerialPortInfo::availablePorts(); // 检测系统可行的串口，添加到列表中
    for(QSerialPortInfo serialInfo : serialList){ //遍历我们得到的列表
        qDebug() << serialInfo.portName();
       ui->comboBox_serialNum->addItem(serialInfo.portName());//将我们得到的串口名字，添加到ComboBox选项中
    }

ui->comboBox_serialNum->addItem(serialInfo.portName());

将serialInfo对象的portName方法返回的字符串作为一个新项添加到comboBox_serialNum组合框中

实现效果

打开串口

先创建串口对象

头文件声明:

源文件实例化

QSerialPort里面的源码

校验位

在ui界面右击 "打开串口"按钮，转到槽，给他添加槽函数

配置并且打开槽函数实现

void Widget::on_btnCloseOrOpenSerial_clicked()
{

//    1.选择端口号
     serialPort->setPortName(ui->comboBox_serialNum->currentText());
//    2.配置波特率   注意把String ->int
     serialPort->setBaudRate(ui->comboBox_Baudrate->currentText().toInt());
//    3.配置数据位
     serialPort->setDataBits(QSerialPort::DataBits(ui->comboBox_dataBit->currentText().toInt()));
//    4.配置校验位
     switch (ui->comboBox_checkBit->currentIndex()) // 根据下标来匹配
     {
      case 0:
         serialPort->setParity(QSerialPort::NoParity);
         break;
     case 1:
        serialPort->setParity(QSerialPort::EvenParity);
        break;
     case 2:
       serialPort->setParity(QSerialPort::MarkParity);
        break;
     case 3:
        serialPort->setParity(QSerialPort::OddParity);
        break;
     case 4:
        serialPort->setParity(QSerialPort::SpaceParity);
        break;
     default:
         serialPort->setParity(QSerialPort::UnknownParity);
         break;

     }



//    5.配置停止位
     serialPort->setStopBits(QSerialPort::StopBits(ui->comboBox_stopBit->currentData().toInt()));
//    6.流控
     if(ui->comboBox_fileCon->currentText() == "None")
           serialPort->setFlowControl(QSerialPort::NoFlowControl);

    // 配置完毕，打开串口
    if(serialPort->open(QIODevice::ReadWrite)){ // open -- 能成功打开，返回true
    qDebug()<<"serial open success!";
    }

效果演示

实现自发自收

插入我们的CH340，注意要用跳线帽连接tx，rx -->这样就完成了自发自收的前期准备

(没有跳线帽的可以用一根杜邦线)

发送数据槽函数


void Widget::on_btnSendContext_clicked()
{
    const char * sendData = ui->lineEdit_SendContext->text().toStdString().c_str();//QString->String(C++)->char*

    serialPort->write(sendData);
    qDebug()<<"Send: "<<sendData;
}

实现接收

当串口收到数据的时候会发出一个信号，我们去捕捉这个信号，并且去实现他的槽函数，实现接收

 connect(serialPort,&QSerialPort::readyRead,this,&Widget::on_SerialData_readToRead);

接收槽函数的实现


void Widget::on_SerialData_readToRead()
{
  QString recvMessage = serialPort->readAll();
  qDebug()<<"get Message: "<<recvMessage;
  ui->textEditRev->append(recvMessage);
}
