一个简单的uvm_reg_model及其相关function介绍

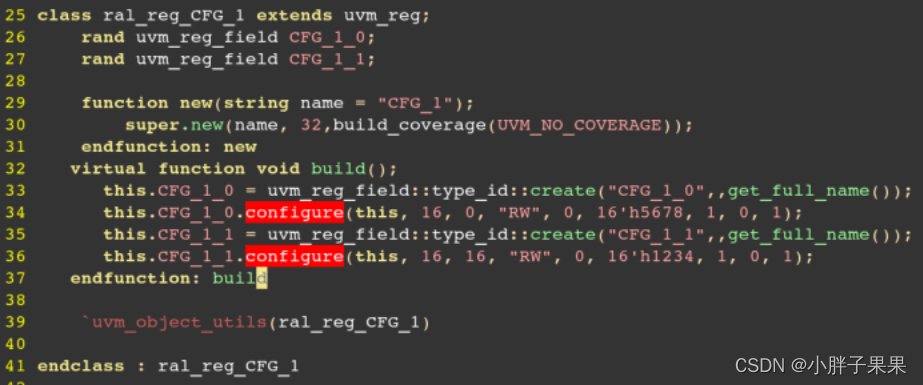

    通常情况下，uvm_reg_model是uvm_reg集合，uvm_reg简单的示例如下所示：

     其中uvm_reg_field是寄存器内的域，在ral_reg_CFG_1内包含两个域，分别为CFG_1_0和CFG_1_1。其中，configure函数对域进行配置：

function void configure(
    uvm_reg        parent,    //指示field的parent uvm_reg
    int unsigned   size,      //指示field的bit size
    int unsigned   lsb_pos,   //指示该field的最低bit在uvm_reg的bit位置
    string         access,    //指示access策略，包括“RW”、“RO”等
    bit            volatile,  //
    uvm_reg_data_t reset,     //硬复位值
    bit            has_reset, //指示该字段是否确实会复位，如果为0则忽略复位值
    bit            is_rand,   //指示该字段是否可以随机化
    bit            individually_accessible  //指示该字段是否为唯一占用该字段
)

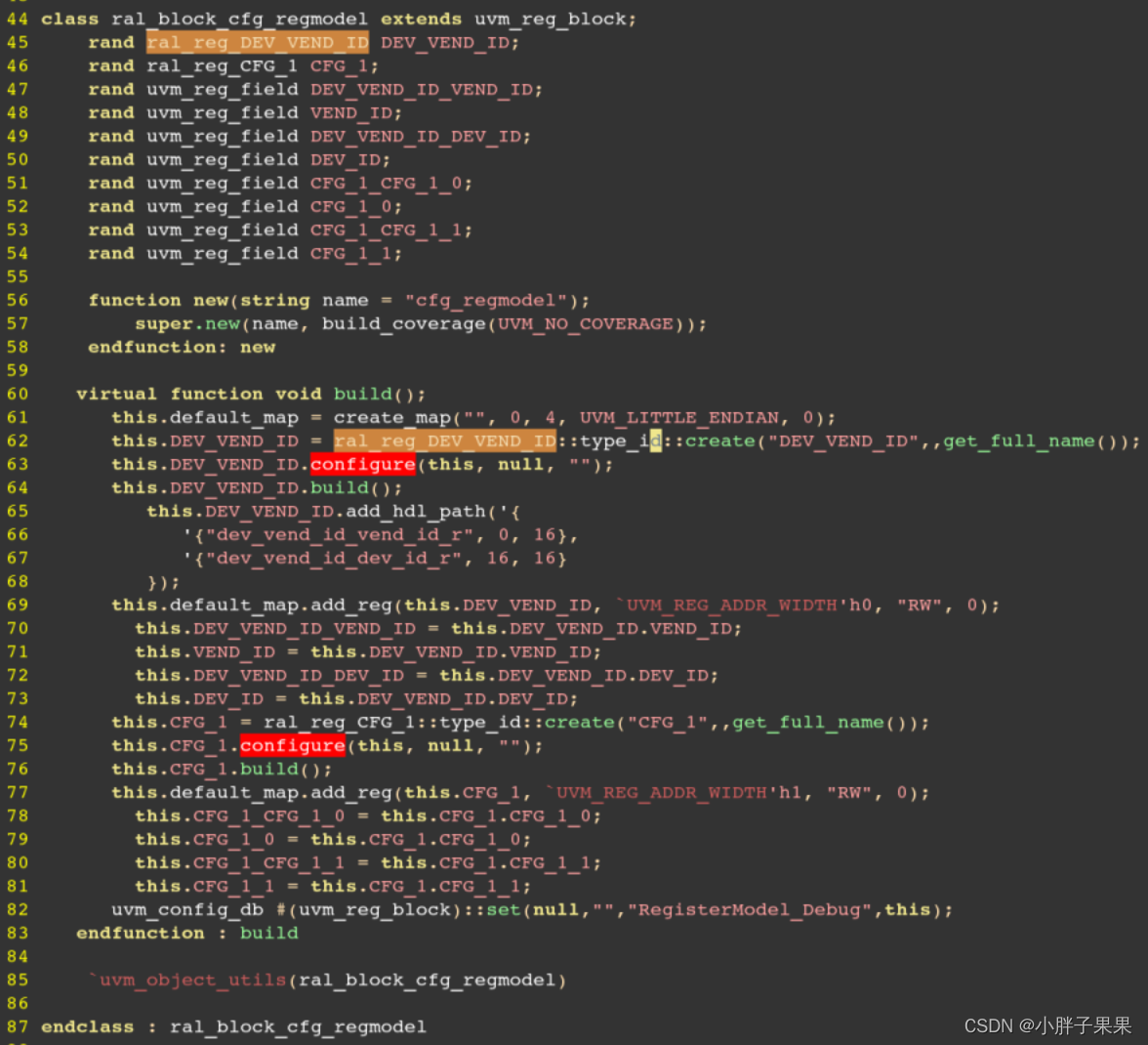

       一个简单的reg_model如下所示：

    create_map的函数原型如下所示，其功能是创建一个map。

virtual function uvm_reg_map create_map(
    string           name,                //map名
    uvm_reg_addr_t   base_addr,           //map基地址
    int unsigned     n_bytes,             //总线byte宽度
    uvm_endianness_e endian,              //指示字节排序格式
    bit              byte_addressing = 1  //地址递增方式是按照字节（1）还是按照n_bytes（0）
)

    uvm_reg的configure函数原型如下，设置了uvm_reg所属于的uvm_reg_block和uvm_reg_file；以及设置hdl路径；

function void configure (
    uvm_reg_block blk_parent,            //寄存器所属于的uvm_reg_block
    uvm_reg_file regfile_parent = null,  //寄存器所属于的uvm_reg_file
    string hdl_path = ""                 //指示DUT路径
)

    uvm_reg的add_hdl_path函数原型如下，设置uvm_reg_field的路径；

function void add_hdl_path (
    uvm_hdl_path_slice slices[],   //指示uvm_reg_field rtl路径
    string kind = "RTL"
)

    uvm_reg_map的add_reg函数原型如下：

virtual function void add_reg (
    uvm_reg           rg,                //添加的寄存器
    uvm_reg_addr_t    offset,            //地址偏移
    string            rights = "RW",     //map指定该reg的访问权限
    bit               unmapped = 0,      //若为1则表示该寄存器不占用物理地址
    uvm_reg_frontdoor frontdoor = null
)
