Sentinel基础知识

Sentinel基础知识

资源

1、官方网址：https://sentinelguard.io/zh-cn/

2、os-china: https://www.oschina.net/p/sentinel?hmsr=aladdin1e1

3、github: https://github.com/alibaba/Sentinel

一、软件简介

Sentinel 是面向分布式服务架构的高可用流量防护组件，主要以流量为切入点，从限流、流量整形、熔断降级、系统负载保护、热点防护等多个维度来帮助开发者保障微服务的稳定性。

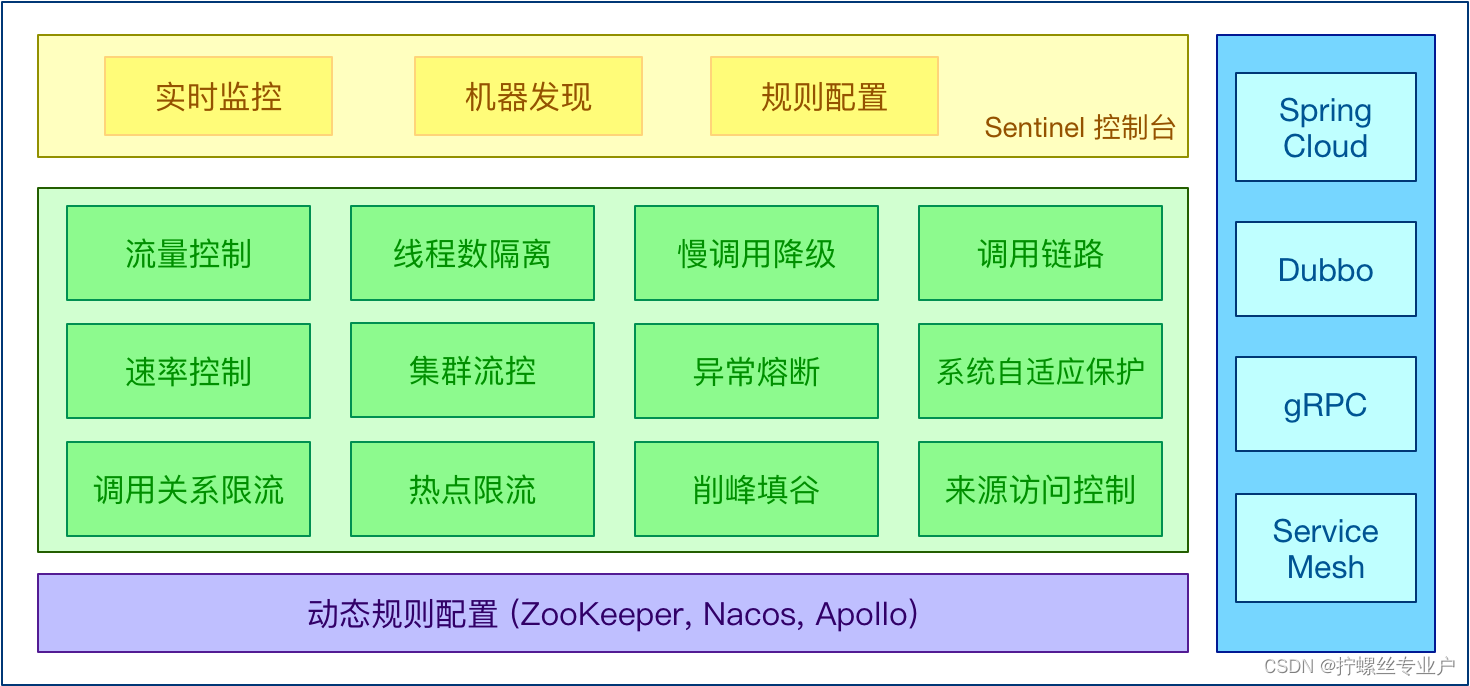

Sentinel 具有以下特性:

• 丰富的应用场景：Sentinel 承接了阿里巴巴近 10 年的双十一大促流量的核心场景，例如秒杀（即突发流量控制在系统容量可以承受的范围）、消息削峰填谷、集群流量控制、实时熔断下游不可用应用等。
• 完备的实时监控：Sentinel 同时提供实时的监控功能。您可以在控制台中看到接入应用的单台机器秒级数据，甚至 500 台以下规模的集群的汇总运行情况。
• 广泛的开源生态：Sentinel 提供开箱即用的与其它开源框架 / 库的整合模块，例如与 Spring Cloud、Dubbo、gRPC 的整合。您只需要引入相应的依赖并进行简单的配置即可快速地接入 Sentinel。
• 完善的 SPI 扩展点：Sentinel 提供简单易用、完善的 SPI 扩展接口。您可以通过实现扩展接口来快速地定制逻辑。例如定制规则管理、适配动态数据源等。

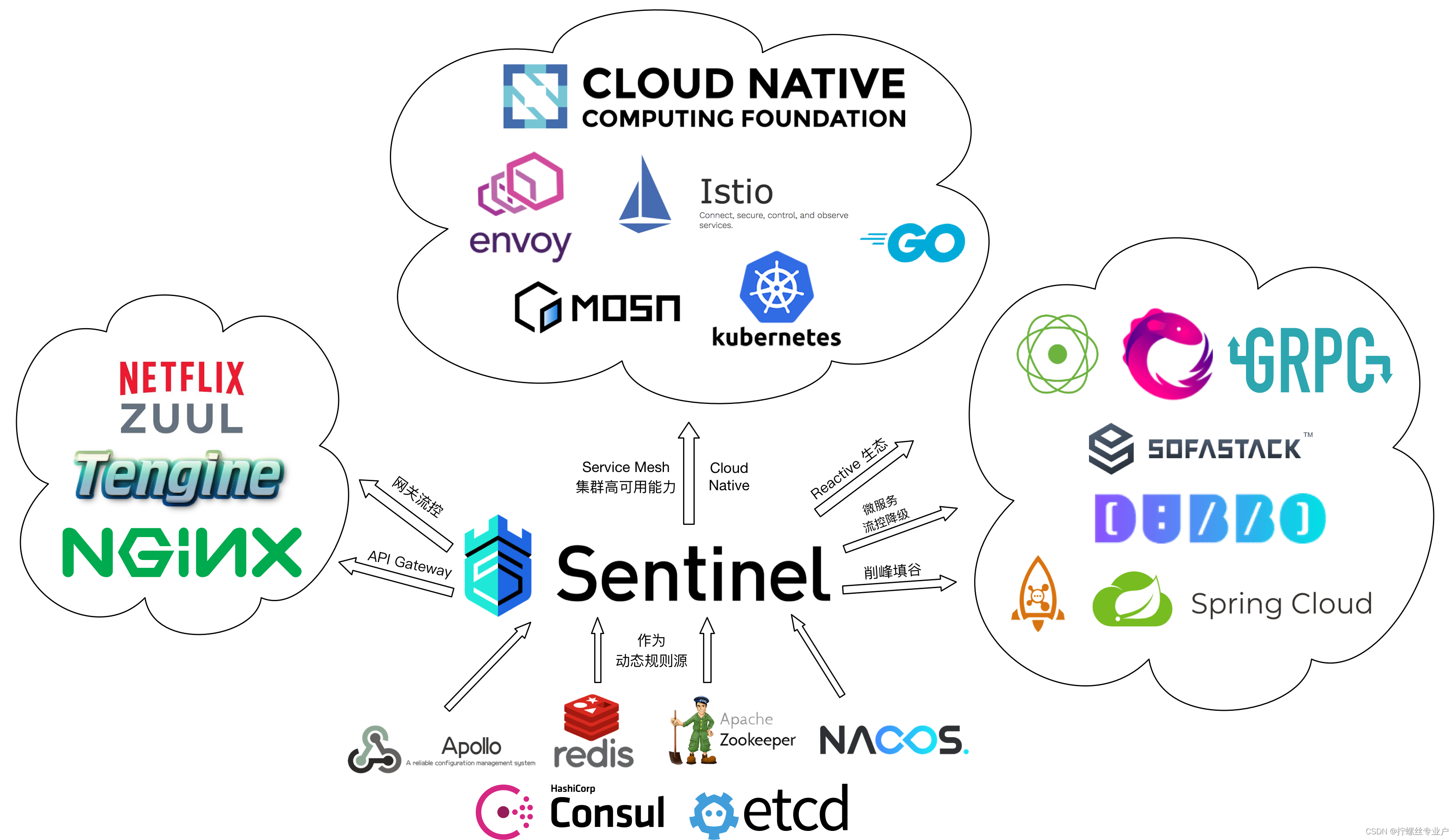

Sentinel 的开源生态：

Sentinel 的历史

• 2012 年，Sentinel 诞生，主要功能为入口流量控制。
• 2013-2017 年，Sentinel 在阿里巴巴集团内部迅速发展，成为基础技术模块，覆盖了所有的核心场景。Sentinel 也因此积累了大量的流量归整场景以及生产实践。
• 2018 年，Sentinel 开源，并持续演进。
• 2019 年，Sentinel 朝着多语言扩展的方向不断探索，推出 C++ 原生版本，同时针对 Service Mesh 场景也推出了 Envoy 集群流量控制支持，以解决 Service Mesh 架构下多语言限流的问题。
• 2020 年，推出 Sentinel Go 版本，继续朝着云原生方向演进。

Sentinel 基本概念

资源

资源是 Sentinel 的关键概念。它可以是 Java 应用程序中的任何内容，例如，由应用程序提供的服务，或由应用程序调用的其它应用提供的服务，甚至可以是一段代码。在接下来的文档中，我们都会用资源来描述代码块。

只要通过 Sentinel API 定义的代码，就是资源，能够被 Sentinel 保护起来。大部分情况下，可以使用方法签名，URL，甚至服务名称作为资源名来标示资源。

规则

围绕资源的实时状态设定的规则，可以包括流量控制规则、熔断降级规则以及系统保护规则。所有规则可以动态实时调整。

Sentinel 功能和设计理念

流量控制

什么是流量控制

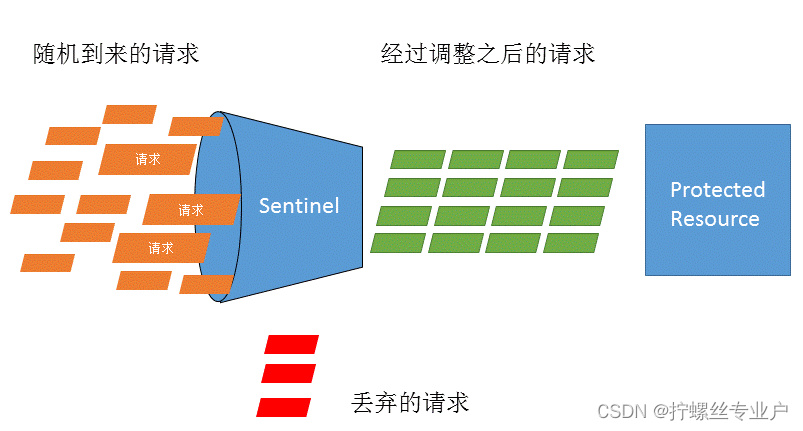

流量控制在网络传输中是一个常用的概念，它用于调整网络包的发送数据。然而，从系统稳定性角度考虑，在处理请求的速度上，也有非常多的讲究。任意时间到来的请求往往是随机不可控的，而系统的处理能力是有限的。我们需要根据系统的处理能力对流量进行控制。Sentinel 作为一个调配器，可以根据需要把随机的请求调整成合适的形状，如下图所示：

流量控制设计理念

流量控制有以下几个角度:

• 资源的调用关系，例如资源的调用链路，资源和资源之间的关系；
• 运行指标，例如 QPS、线程池、系统负载等；
• 控制的效果，例如直接限流、冷启动、排队等。

Sentinel 的设计理念是让您自由选择控制的角度，并进行灵活组合，从而达到想要的效果。

熔断降级

什么是熔断降级

除了流量控制以外，及时对调用链路中的不稳定因素进行熔断也是 Sentinel 的使命之一。由于调用关系的复杂性，如果调用链路中的某个资源出现了不稳定，可能会导致请求发生堆积，进而导致级联错误。

Sentinel 和 Hystrix 的原则是一致的：当检测到调用链路中某个资源出现不稳定的表现，例如请求响应时间长或异常比例升高的时候，则对这个资源的调用进行限制，让请求快速失败，避免影响到其它的资源而导致级联故障。

熔断降级设计理念

在限制的手段上，Sentinel 和 Hystrix 采取了完全不一样的方法。

Hystrix 通过 线程池隔离 的方式，来对依赖（在 Sentinel 的概念中对应 资源）进行了隔离。这样做的好处是资源和资源之间做到了最彻底的隔离。缺点是除了增加了线程切换的成本（过多的线程池导致线程数目过多），还需要预先给各个资源做线程池大小的分配，并且对于一些使用了 ThreadLocal 的场景来说会有问题（如 Spring 事务）。

Sentinel 对这个问题采取了两种手段:

• 通过并发线程数进行限制

和资源池隔离的方法不同，Sentinel 通过限制资源并发线程的数量，来减少不稳定资源对其它资源的影响。这样不但没有线程切换的损耗，也不需要您预先分配线程池的大小。当某个资源出现不稳定的情况下，例如响应时间变长，对资源的直接影响就是会造成线程数的逐步堆积。当线程数在特定资源上堆积到一定的数量之后，对该资源的新请求就会被拒绝。堆积的线程完成任务后才开始继续接收请求。

• 针对慢调用和异常对资源进行降级

除了对并发线程数进行控制以外，Sentinel 还可以根据响应时间和异常等不稳定因素来快速对不稳定的调用进行熔断。当依赖的资源出现响应时间过长后，所有对该资源的访问都会被直接拒绝，直到过了指定的时间窗口之后才重新渐进式地恢复。

系统自适应保护

Sentinel 同时提供系统维度的自适应保护能力。防止雪崩，是系统防护中重要的一环。当系统负载较高的时候，如果还持续让请求进入，可能会导致系统崩溃，无法响应。在集群环境下，网络负载均衡会把本应这台机器承载的流量转发到其它的机器上去。如果这个时候其它的机器也处在一个边缘状态的时候，这个增加的流量就会导致这台机器也崩溃，最后导致整个集群不可用。

针对这个情况，Sentinel 提供了对应的保护机制，让系统的入口流量和系统的负载达到一个平衡，保证系统在能力范围之内处理最多的请求。

Sentinel 是如何工作的

Sentinel 的主要工作机制如下：

• 对主流框架提供适配或者显示的 API，来定义需要保护的资源，并提供设施对资源进行实时统计和调用链路分析。
• 根据预设的规则，结合对资源的实时统计信息，对流量进行控制。同时，Sentinel 提供开放的接口，方便您定义及改变规则。
• Sentinel 提供实时的监控系统，方便您快速了解目前系统的状态。

二、快速开始

参考资料：https://sentinelguard.io/zh-cn/docs/quick-start.html

1. 引入 Sentinel 依赖

如果您的应用使用了 Maven，则在 pom.xml 文件中加入以下代码即可：

<dependency>
    <groupId>com.alibaba.csp</groupId>
    <artifactId>sentinel-core</artifactId>
    <version>1.8.6</version>
</dependency>

如果您未使用依赖管理工具，请到 Maven Center Repository 直接下载 JAR 包。

2. 定义资源

资源 是 Sentinel 中的核心概念之一。最常用的资源是我们代码中的 Java 方法。 当然，您也可以更灵活的定义你的资源，例如，把需要控制流量的代码用 Sentinel API SphU.entry("HelloWorld") 和 entry.exit() 包围起来即可。在下面的例子中，我们将 System.out.println("hello world"); 作为资源（被保护的逻辑），用 API 包装起来。参考代码如下:

public static void main(String[] args) {

    // 配置规则.
    initFlowRules();

    while (true) {

        // 1.5.0 版本开始可以直接利用 try-with-resources 特性
        try (Entry entry = SphU.entry("HelloWorld")) {

            // 被保护的逻辑
            System.out.println("hello world");
        } catch (BlockException ex) {

            // 处理被流控的逻辑
            System.out.println("blocked!");
        }
    }
}

完成以上两步后，代码端的改造就完成了。

您也可以通过我们提供的 注解支持模块，来定义我们的资源，类似于下面的代码：

@SentinelResource("HelloWorld")
public void helloWorld() {

    // 资源中的逻辑
    System.out.println("hello world");
}

这样，helloWorld() 方法就成了我们的一个资源。注意注解支持模块需要配合 Spring AOP 或者 AspectJ 一起使用。

3. 定义规则

接下来，通过流控规则来指定允许该资源通过的请求次数，例如下面的代码定义了资源 HelloWorld 每秒最多只能通过 20 个请求。

private static void initFlowRules(){

    List<FlowRule> rules = new ArrayList<>();
    FlowRule rule = new FlowRule();
    rule.setResource("HelloWorld");
    rule.setGrade(RuleConstant.FLOW_GRADE_QPS);
    // Set limit QPS to 20.
    rule.setCount(20);
    rules.add(rule);
    FlowRuleManager.loadRules(rules);
}

完成上面 3 步，Sentinel 就能够正常工作了。更多的信息可以参考 使用文档。

4. 检查效果

Demo 运行之后，我们可以在日志 ~/logs/csp/${appName}-metrics.log.xxx 里看到下面的输出:

|--timestamp-|------date time----|--resource-|p |block|s |e|rt
1529998904000|2018-06-26 15:41:44|hello world|20|0    |20|0|0
1529998905000|2018-06-26 15:41:45|hello world|20|5579 |20|0|728
1529998906000|2018-06-26 15:41:46|hello world|20|15698|20|0|0
1529998907000|2018-06-26 15:41:47|hello world|20|19262|20|0|0
1529998908000|2018-06-26 15:41:48|hello world|20|19502|20|0|0
1529998909000|2018-06-26 15:41:49|hello world|20|18386|20|0|0

其中 p 代表通过的请求, block 代表被阻止的请求, s 代表成功执行完成的请求个数, e 代表用户自定义的异常, rt 代表平均响应时长。

可以看到，这个程序每秒稳定输出 “hello world” 20 次，和规则中预先设定的阈值是一样的。

更详细的说明可以参考: 如何使用

更多的例子可以参考: Sentinel Demo 集锦

5. 启动 Sentinel 控制台

Sentinel 开源控制台支持实时监控和规则管理。接入控制台的步骤如下：

（1）下载控制台 jar 包并在本地启动：可以参见 此处文档。

（2）客户端接入控制台，需要：

• 客户端需要引入 Transport 模块来与 Sentinel 控制台进行通信。您可以通过 pom.xml 引入 JAR 包:

<dependency>
    <groupId>com.alibaba.csp</groupId>
    <artifactId>sentinel-transport-simple-http</artifactId>
    <version>1.8.6</version>
</dependency>

• 启动时加入 JVM 参数 -Dcsp.sentinel.dashboard.server=consoleIp:port 指定控制台地址和端口。更多的参数参见 启动参数文档。
• 确保应用端有访问量

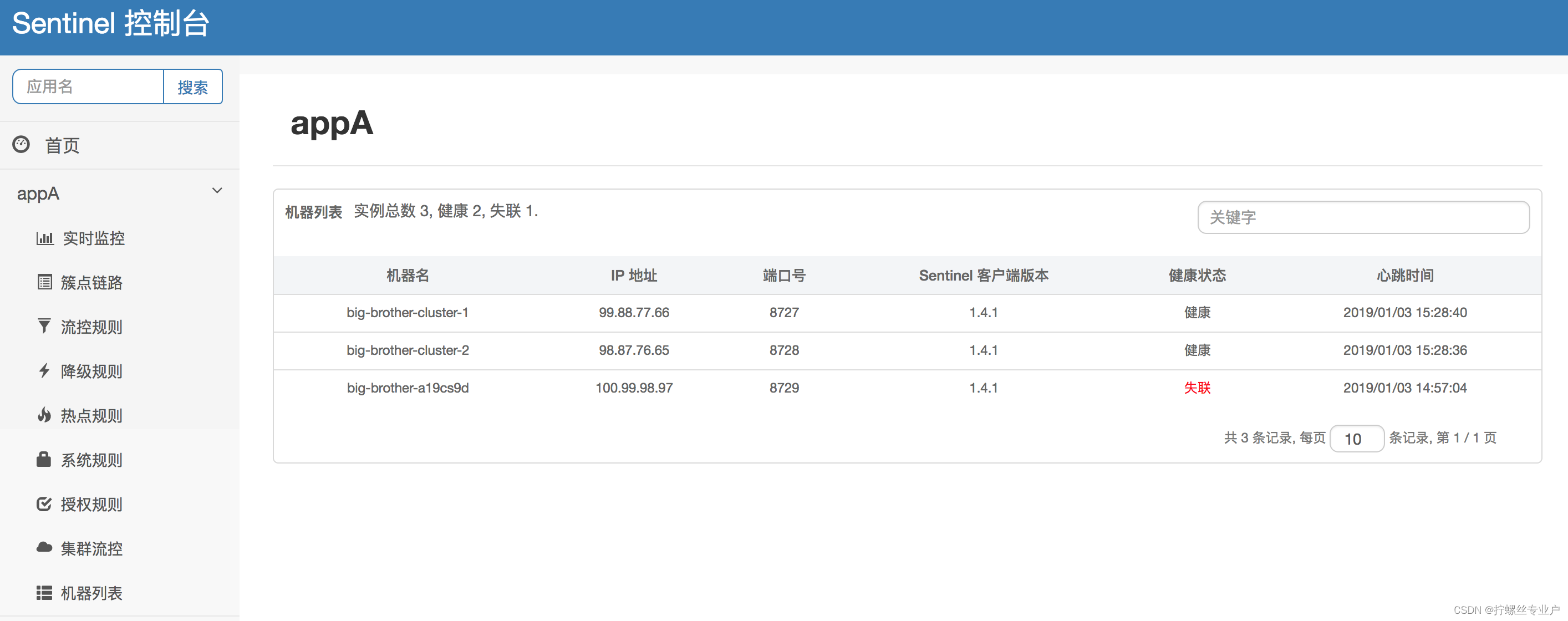

完成以上步骤后即可在 Sentinel 控制台上看到对应的应用，机器列表页面可以看到对应的机器：

详细介绍和使用文档可参考：Sentinel 控制台文档。

三、Sentinel 核心类解析

ProcessorSlotChain

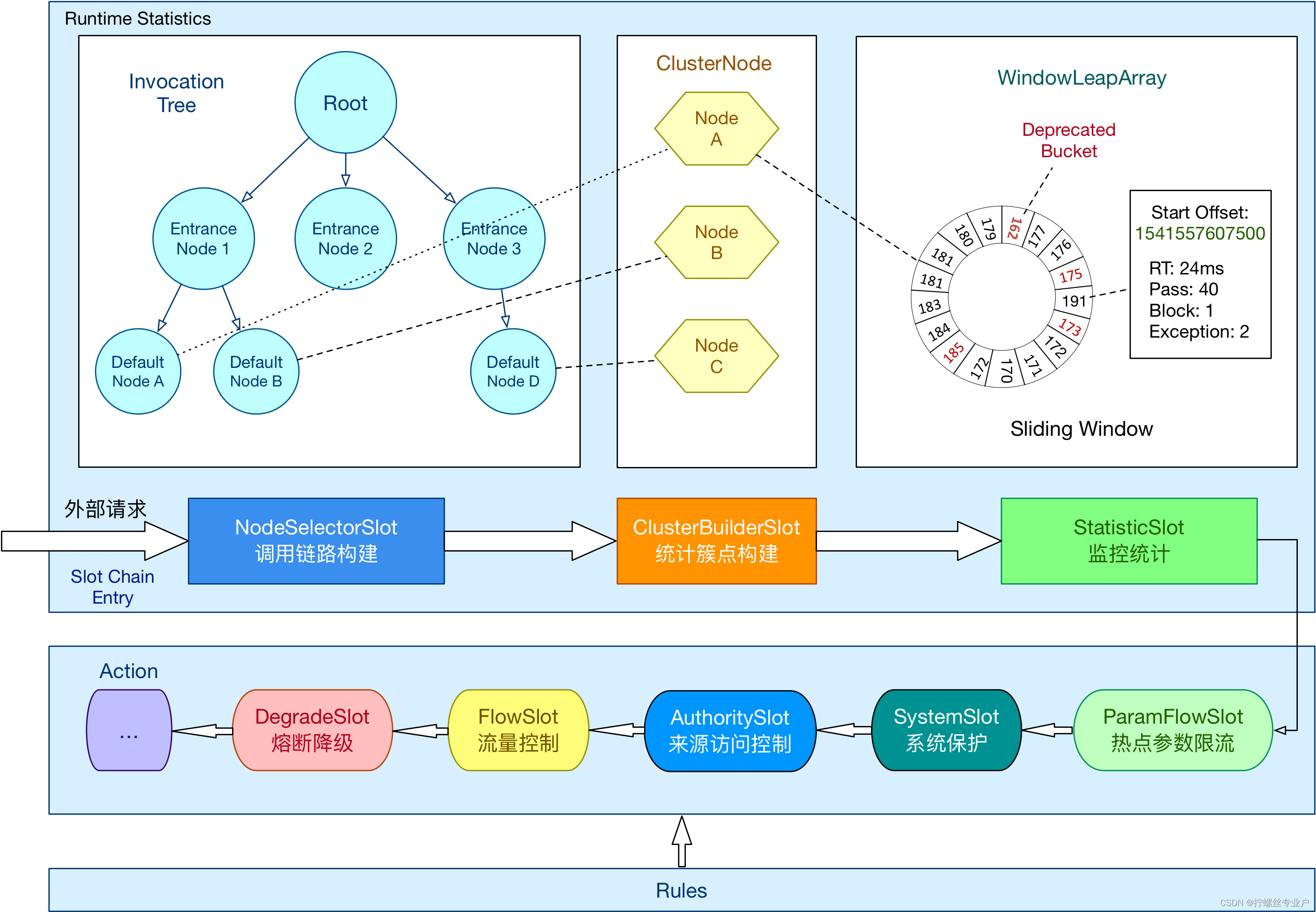

Sentinel 的核心骨架，将不同的 Slot 按照顺序串在一起（责任链模式），从而将不同的功能（限流、降级、系统保护）组合在一起。slot chain 其实可以分为两部分：统计数据构建部分（statistic）和判断部分（rule checking）。核心结构：

目前的设计是 one slot chain per resource，因为某些 slot 是 per resource 的（比如 NodeSelectorSlot）。

Context

Context 代表调用链路上下文，贯穿一次调用链路中的所有 Entry。Context 维持着入口节点（entranceNode）、本次调用链路的 curNode、调用来源（origin）等信息。Context 名称即为调用链路入口名称。

Context 维持的方式：通过 ThreadLocal 传递，只有在入口 enter 的时候生效。由于 Context 是通过 ThreadLocal 传递的，因此对于异步调用链路，线程切换的时候会丢掉 Context，因此需要手动通过 ContextUtil.runOnContext(context, f) 来变换 context。

Entry

每一次资源调用都会创建一个 Entry。Entry 包含了资源名、curNode（当前统计节点）、originNode（来源统计节点）等信息。

CtEntry 为普通的 Entry，在调用 SphU.entry(xxx) 的时候创建。特性：Linked entry within current context（内部维护着 parent 和 child）

需要注意的一点：CtEntry 构造函数中会做调用链的变换，即将当前 Entry 接到传入 Context 的调用链路上（setUpEntryFor）。

资源调用结束时需要 entry.exit()。exit 操作会过一遍 slot chain exit，恢复调用栈，exit context 然后清空 entry 中的 context 防止重复调用。

Node

Sentinel 里面的各种种类的统计节点：

• StatisticNode：最为基础的统计节点，包含秒级和分钟级两个滑动窗口结构。
• DefaultNode：链路节点，用于统计调用链路上某个资源的数据，维持树状结构。
• ClusterNode：簇点，用于统计每个资源全局的数据（不区分调用链路），以及存放该资源的按来源区分的调用数据（类型为 StatisticNode）。特别地，Constants.ENTRY_NODE 节点用于统计全局的入口资源数据。
• EntranceNode：入口节点，特殊的链路节点，对应某个 Context 入口的所有调用数据。Constants.ROOT 节点也是入口节点。

构建的时机：

• EntranceNode 在 ContextUtil.enter(xxx) 的时候就创建了，然后塞到 Context 里面。
• NodeSelectorSlot：根据 context 创建 DefaultNode，然后 set curNode to context。
• ClusterBuilderSlot：首先根据 resourceName 创建 ClusterNode，并且 set clusterNode to defaultNode；然后再根据 origin 创建来源节点（类型为 StatisticNode），并且 set originNode to curEntry。

几种 Node 的维度（数目）：

• ClusterNode 的维度是 resource
• DefaultNode 的维度是 resource * context，存在每个 NodeSelectorSlot 的 map 里面
• EntranceNode 的维度是 context，存在 ContextUtil 类的 contextNameNodeMap 里面
• 来源节点（类型为 StatisticNode）的维度是 resource * origin，存在每个 ClusterNode 的 originCountMap 里面

StatisticSlot

StatisticSlot 是 Sentinel 最为重要的类之一，用于根据规则判断结果进行相应的统计操作。

entry 的时候：依次执行后面的判断 slot。每个 slot 触发流控的话会抛出异常（BlockException 的子类）。若有 BlockException 抛出，则记录 block 数据；若无异常抛出则算作可通过（pass），记录 pass 数据。

exit 的时候：若无 error（无论是业务异常还是流控异常），记录 complete（success）以及 RT，线程数-1。

记录数据的维度：线程数+1、记录当前 DefaultNode 数据、记录对应的 originNode 数据（若存在 origin）、累计 IN 统计数据（若流量类型为 IN）。

四、核心代码阅读

1、DefaultController

下面加载rule的代码会创建流量控制器：

FlowRuleManager.loadRules(rules);  // ref-1  来源于示例代码

创建的控制器如下所示：

// com.alibaba.csp.sentinel.slots.block.flow.FlowRuleUtil.java 文件

private static TrafficShapingController generateRater(/*@Valid*/ FlowRule rule) {

    // 判断流控级别
    if (rule.getGrade() == RuleConstant.FLOW_GRADE_QPS) {

        switch (rule.getControlBehavior()) {

            case RuleConstant.CONTROL_BEHAVIOR_WARM_UP:
                return new WarmUpController(rule.getCount(), rule.getWarmUpPeriodSec(),
                                            ColdFactorProperty.coldFactor);
            case RuleConstant.CONTROL_BEHAVIOR_RATE_LIMITER:
                return new RateLimiterController(rule.getMaxQueueingTimeMs(), rule.getCount());
            case RuleConstant.CONTROL_BEHAVIOR_WARM_UP_RATE_LIMITER:
                return new WarmUpRateLimiterController(rule.getCount(), rule.getWarmUpPeriodSec(),
                                                       rule.getMaxQueueingTimeMs(), ColdFactorProperty.coldFactor);
            case RuleConstant.CONTROL_BEHAVIOR_DEFAULT:
            default:
                // Default mode or unknown mode: default traffic shaping controller (fast-reject).
        }
    }
    // 示例代码会创建默认的控制器
    return new DefaultController(rule.getCount(), rule.getGrade()); // ref-2
}

我们来看看默认的控制器里面都有什么？

// com.alibaba.csp.sentinel.slots.block.flow.controller.DefaultController.java文件

package com.alibaba.csp.sentinel.slots.block.flow.controller;

/**
 * Default throttling controller (immediately reject strategy).
 *
 * @author jialiang.linjl
 * @author Eric Zhao
 */
public class DefaultController implements TrafficShapingController {


    private static final int DEFAULT_AVG_USED_TOKENS = 0;

    private double count;
    private int grade;

    public DefaultController(double count, int grade) {

        this.count = count;
        this.grade = grade;
    }

    // 在示例代码的 SphU.entry("HelloWorld") 处会调用到这儿来
    @Override
    public boolean canPass(Node node, int acquireCount) {
    // ref-3
        return canPass(node, acquireCount, false);
    }

    @Override
    public boolean canPass(Node node, int acquireCount, boolean prioritized) {

        int curCount = avgUsedTokens(node);
        if (curCount + acquireCount > count) {

            if (prioritized && grade == RuleConstant.FLOW_GRADE_QPS) {

                long currentTime;
                long waitInMs
