DCA1000EVM遵循UDP协议，支持14条预定义命令，通过配置端口进行配置和状态通信。其命令格式包括Header、Commandcode、Datasize、Data和Footer部分。数据传输则分为原始模式和数据分离模式，每种模式都有特定的数据格式。文件存储格式在原始模式和数据分离模式下有所不同，可带序号或不带序号。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

DCA1000EVM遵循UDP协议，支持14条预定义命令。DCA1000EVM的配置和状态通过配置端口进行通信。数据端口用于传输原始模式/数据分离模式的数据。
1.DCA1000命令格式
1）通过配置端口接收命令并且在同一端口返回响应。

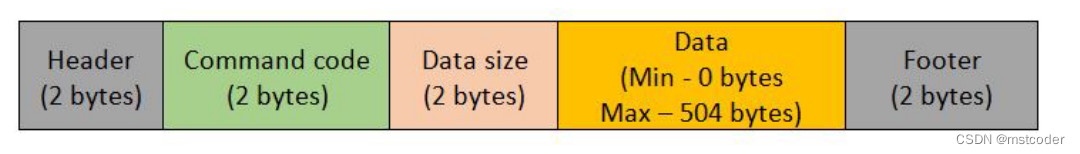

2）命令请求协议包括以下几个部分：
• Header
a. Header
b. Command code
c. Data size
• Data
• Footer
在这里插入图片描述

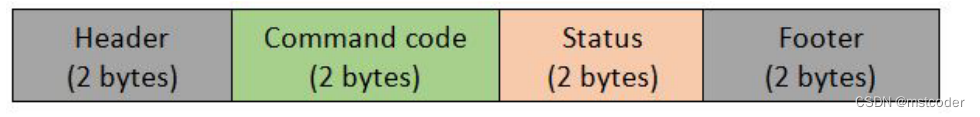

3）命令协议包括
• Header
a. Header
b. Command code
• Status
• Footer

2.数据形式
DCA1000EVM通过数据端口向主机发送原始模式/数据分离模式的数据。

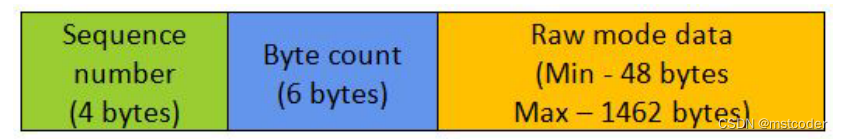

•原始模式数据格式:DCA1000EVM发送原始模式数据的格式如下。
在这里插入图片描述

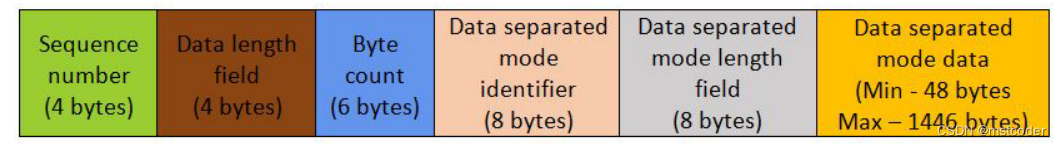

•数据分离模式数据格式:DCA1000EVM发送数据分离模式数据的格式如下。
在这里插入图片描述

3.文件存储格式

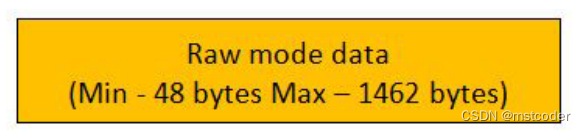

原始模式数据格式:原始模式下，文件存储格式如下:
在这里插入图片描述
•不带序号:（上图）

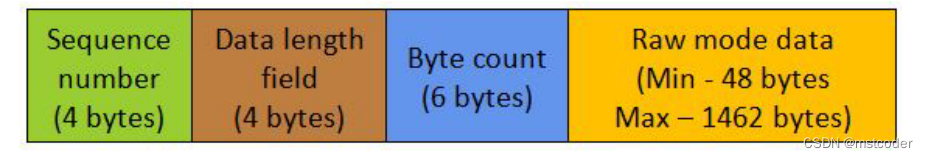

•带序号:上图

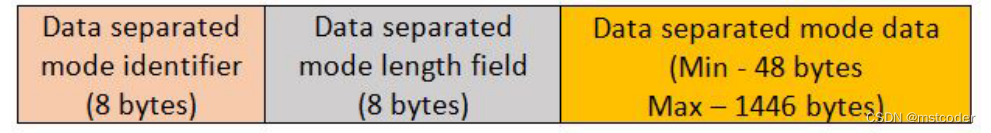

数据分离模式数据格式:数据分离模式下，文件存储格式如下: 在这里插入图片描述 •不带序号:

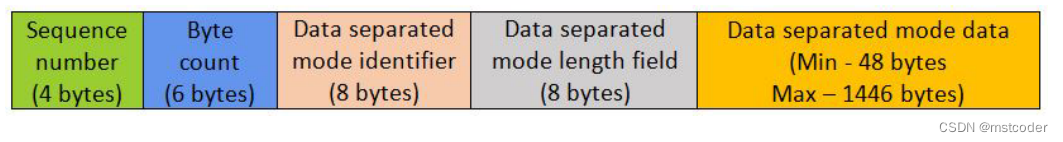

•带序号:
