《水经注地图服务》发布的卫星影像数据在ArcMap中调用

（本文首发于“水经注GIS”公号，订阅“水经注GIS”公号，为你分享更多GIS技术 ）

1、概述

当有用户需要发布一个省以上的海量卫星影像数据时，我们就会强烈建议他使用《水经注地图服务》（WeServer）进行发布。

因为，《水经注地图服务》在经过我们工程师的不断升级优化之后，现在发布全球100TB级卫星影像数据所需要的时间，从原来的2个小时缩短到了现在的2分钟，大大地提升了工作效率。

当然，《水经注地图服务》能做到如此神速的地步，主要得益于它所发布的地图数据格式为我们自主设计研发的DAT文件格式。

那么，通过《水经注地图服务》发布的卫星影像数据应该如何快速在ArcMap加载查看呢？

2、准备工作

在开始之前，需要先准备离线数据发布软件、离线卫星影像示例数据、ArcGIS安装包和本机IP地址等。

地图发布软件：需要在内网发布离线卫星影像，请确保《水经注地图服务》版本为4.2.1以上，如果低于该版本，请通过关注微信公众号“水经注GIS”并回复“WeServer”免费获取最新版本安装包，也可以直接在水经注官方网站下载。

离线示例数据：本文提供的离线示例数据包括墨卡托投影和WGS84投影的卫星影像与地名标签数据，由于这里主要是为了进行功能性演示，因此仅提供了前10级卫星影像数据。

卫星影像示例数据

在安装软件之前，请从以下百度网盘地址下载示例数据，如果链接失效请联系我们获取。

链接：https://pan.baidu.com/s/1F8l8c0xn2SeeJuFfNqKvfQ提取码：alcs

ArcGIS软件安装包：通过关注微信公众号“水经注GIS”，然后回复“ArcGIS”即可获取安装包的百度网盘下载地址。

本机IP地址：由于会用到本机IP作为访问地址，可以通过在DOS窗口中运行“IPConfig”命令或其它方式获取本机IP地址以备用，如下图所示。

获取本机IP地址

3、在ArcMap中离线加载墨卡托卫星影像地图

我们也可以通过访问WMTS的发布地址来确认地图发布是否成功，地址如下：

http://192.168.5.233:8081/WeServer/wmts?service=wmts&request=getcapabilities

注：上述URL地址中的IP、端口号和图层名称需要与WeServer中的配置保持一致。

以下为基于墨卡托投影的WMTS瓦片发布参数，主要包括了地图发布的数据坐标范围、瓦片地址的格式、瓦片的坐标投影和每一个图层的分辨率等信息。

墨卡托瓦片发布参数

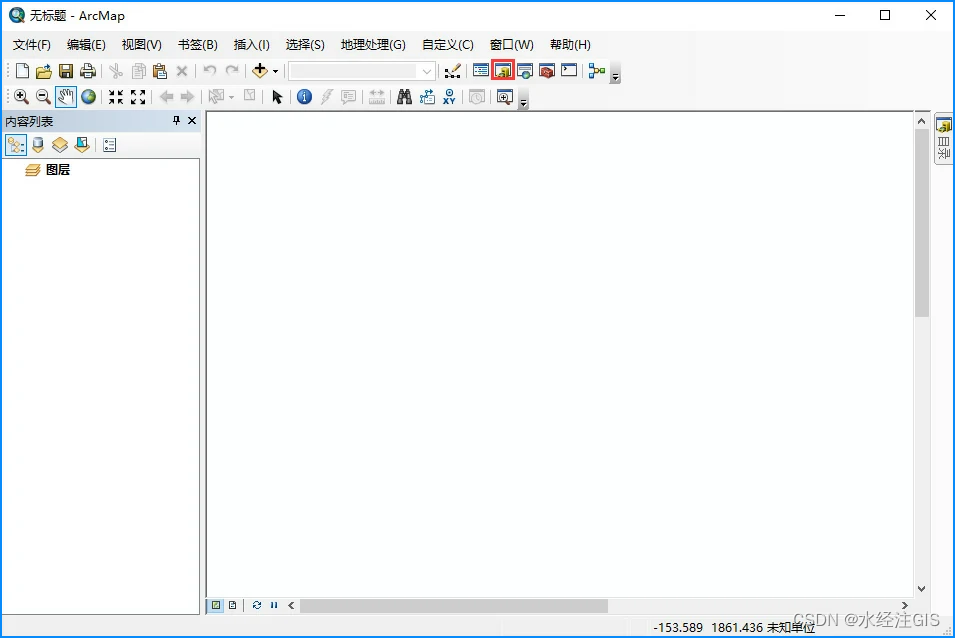

现在我们来讲一下在ArcGIS中离线加载墨卡托卫星影像地图的方法。在ArcMap中点击“目录”图标，如下图所示。

打开数据目录

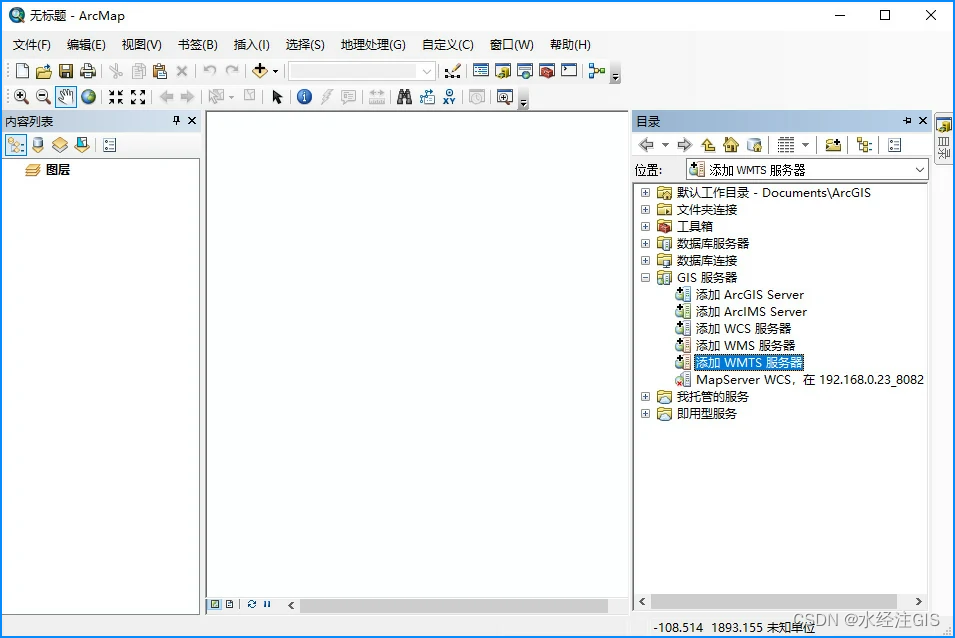

然后双击“添加WMTS服务器”树节点，如下图所示。

添加WMTS服务器

在显示的“添加WMTS服务器”对话框中，添加WeServer发布的WMTS网络地址：

http://192.168.5.233:8081/WeServer/wmts?service=wmts&request=getcapabilities

注：上述URL地址中的IP为本机地址，端口号和图层名称需要与WeServer中的配置保持一致。

然后点击“获取图层”，可以看到获取到了“acimage”和“aclabel”等多个图层，如下图所示。

配置WMTS参数

添加成功后，可以看到在树节点中新增了两个图层，如下图所示。

添加WMTS图层

将“acimage”和“aclabel”图层拖放到图层列表中，即可离线加载显示WeServer发布的卫星影像，如下图所示。

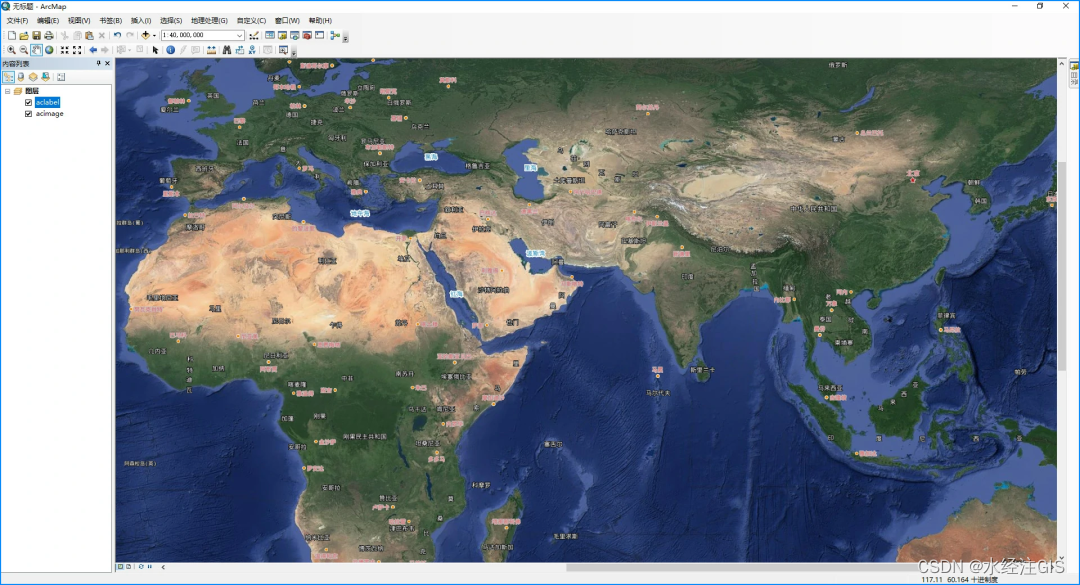

墨卡托影像加载效果

4、WGS84经纬度直投的卫星影像离线发布

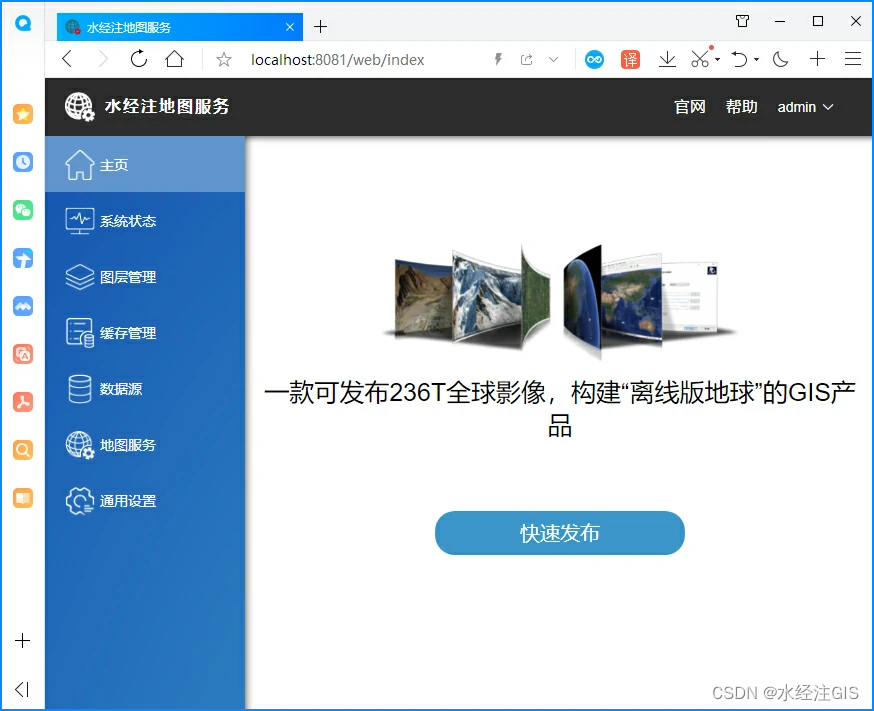

发布WGS84卫星影像时需要在重新WeServer管理后台重新发布图层，在主页内通过快速发布发布一个WGS84的图层。

快速发布

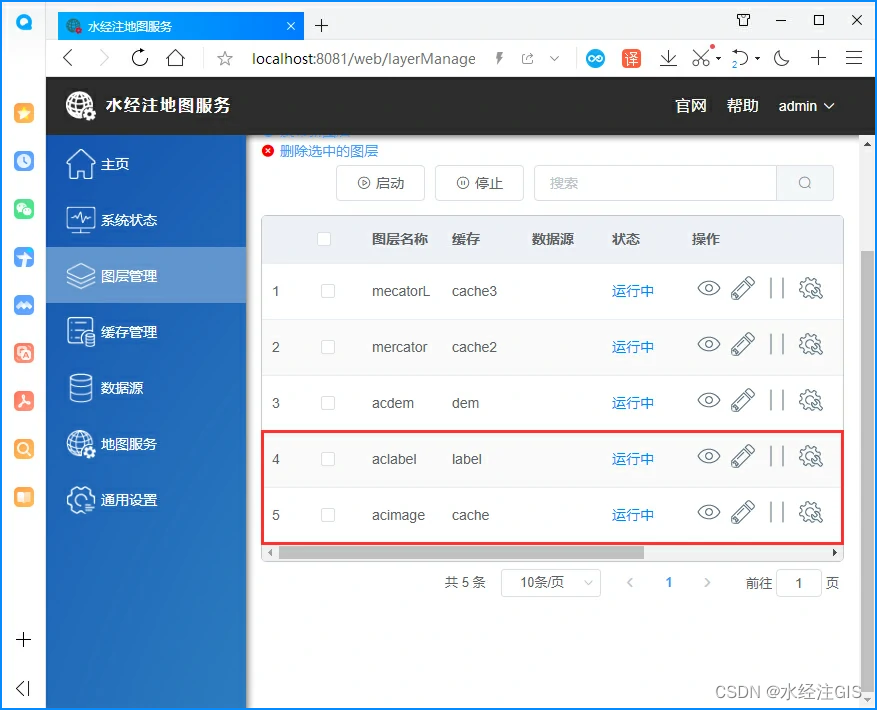

发布完成之后可以在图层内看到发布的图层，发布的图层如下图所示。

发布的WGS84服务

在确保服务运行的情况下，可以在浏览器中打开“Z=7/Y=35/X=210”的标签瓦片地址检验发布成果，示例地址如下所示：

http://192.168.5.233:8081/WeServer/wmts/1.0.0/acimage/default/wgs84/7/35/210.webp

注：上述URL地址中的IP为本机地址，端口号和图层名称需要与WeServer中的配置保持一致。

如果无异常，则将会显示北京位置区域的卫星影像瓦片，如下图所示。

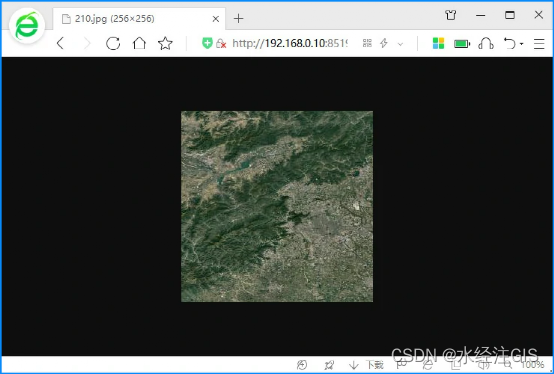

卫星影像瓦片

同样地，也可以通过在本机浏览器中打开“Z=7/Y=35/X=210”的地名标签瓦片地址检验发布成果，示例地址如下所示：

http://192.168.5.233:8081/WeServer/wmts/1.0.0/aclabel/default/wgs84/7/35/210.webp

注：上述URL地址中的IP、端口号和图层名称需要与WeServer中的配置保持一致。

如果无异常，则将会显示地名标签结果，如下图所示。

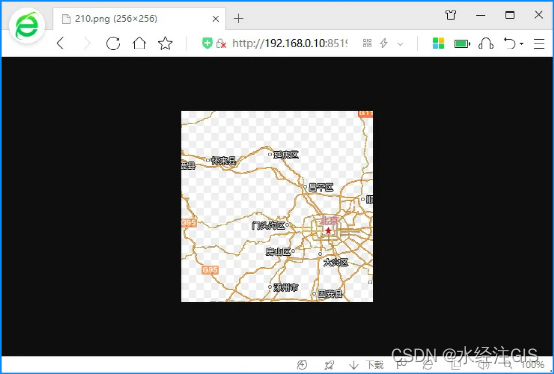

地名标签瓦片

在微图中打开瓦片网格显示功能，我们可以看到上文中的瓦片“Z=7/Y=35/X=210”，在微图中对应的是“Z=9/X=211/Y=36”瓦片。

也就是说，微图软件中的瓦片的层级比WeServer发布的层级大2，行列号比WeServer大1，且它的编号显示顺序为ZXY，而WeServer发布时的顺序为ZYX，如果你了解它们的区别，会有助于你在调用WeServer发布的瓦片时进行调试。

微图中的瓦片编号

5、在ArcMap中加载WGS84离线卫星影像

虽然通过修改WeServer配置参数的方式，将发布墨卡托卫星影像地图更改为了发布WGS84卫星影像地图，但WMTS地址是不会变的，仍然为：

http://192.168.5.233:8081/WeServer/wmts?service=wmts&request=getcapabilities

注：上述URL地址中的IP为本机IP，端口号需要和图层名称与WeServer中的配置保持一致。

下图为发布WGS84瓦片的相关参数，同样包括了数据坐标范围、瓦片地址的格式、瓦片的坐标投影和每一个图层的分辨率等。

WGS84瓦片发布参数

加载WeServer发布的WGS84卫星影像方法，和上文的发布墨卡托卫星影像的方法完全相同，这里不再赘述，最后发布的效果如下图所示。

WGS84影像加载效果
