谷歌高清卫星影像在电力线路规划设计中的应用

概述

水经注软件可以轻松下载无水印Google Earth卫星影像、有明确拍摄日期的历史影像、地方高清天地图、百度高德大字体打印地图，按1万/5千等国家标准图幅下载，下载陆地及海洋高程、STRM高程、提取10米等高线等深线、CASS高程点，与AutoCAD、CASS、ArcGIS、Global Mapper、MapGIS、Eardas、SuperMap、MapInfo和Google Earth等主流软件无缝对接。这里，我们以二郎平电力线路规划路线为例，介绍一下谷歌高清卫星影像在电力线路规划设计中的应用。

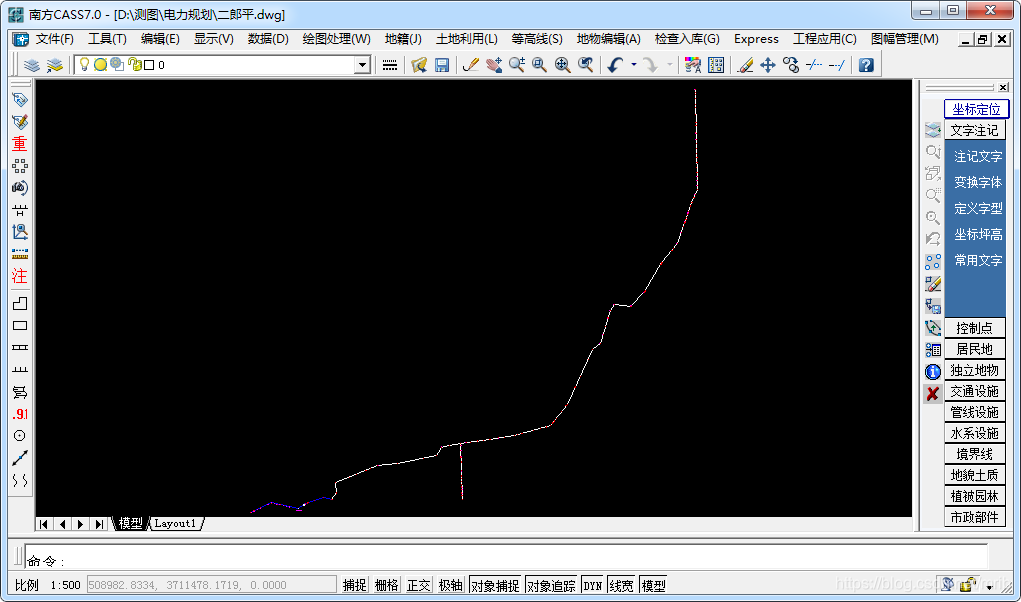

电力线路规划图使用CAD打开二郎平电力线路规划图，在窗口中全范围显示后，效果如下图所示。

可以看到CAD图纸主要是一条很长的电力线路，放大后可以看到有坐标和节点编号等一些信息，如下图所示。

下载二郎平规划区域谷歌卫星地图根据项目所在位置查询定位后，点击"下载\框选范围下载"，框选需要下载的卫星图，如下图所示。

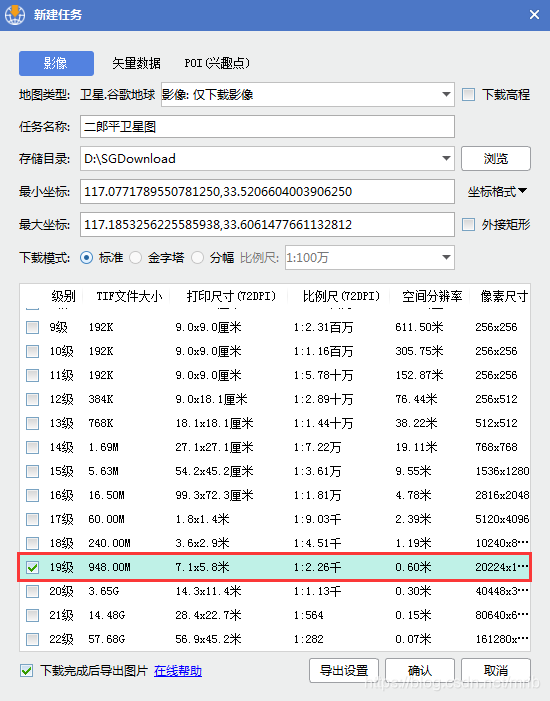

在框选区域双击，将显示"新建任务"对话框，由于这里只需要卫星影像，因此在地图类型中选择"影像:仅下载影像"。下载级别选择第19级即可，因为国内的19级以上谷歌卫星影像一般都是基于第19级放大的，事实上清晰度并没有提高，如下图所示。

点击"导出设置"按钮，在出现的"导出设置"对话框内，为了方便CAD加载，"保存选项"选择GeoJPG格式，因为电力规划图的坐标系为西安80，所以"坐标投影"选择西安80 高斯投影，如下图所示。

注：由于项目方没有提供国家西安80坐标的七参数，这里不设置参数，按默认值导出。任务下载完成后，会自动打开下载结果目录，如下图所示。

卫星影像与CAD文件套合使用"水经注CAD影像加载插件"将下载的卫星图加载到CAD内，发现卫星图挡住了CAD图纸，可以通过选中卫星图后点击"显示\显示顺序\后置"，将卫星图置于CAD图纸之后，如下图所示。

由于没有七参数，所以影像相对于CAD图纸会有一定的位置偏差，需要对影像进行移动，以达到完美叠加，如下图所示。

在影像和地形图上找到一个共有的特征点，然后利用平移工具进行平移操作，如下图所示。

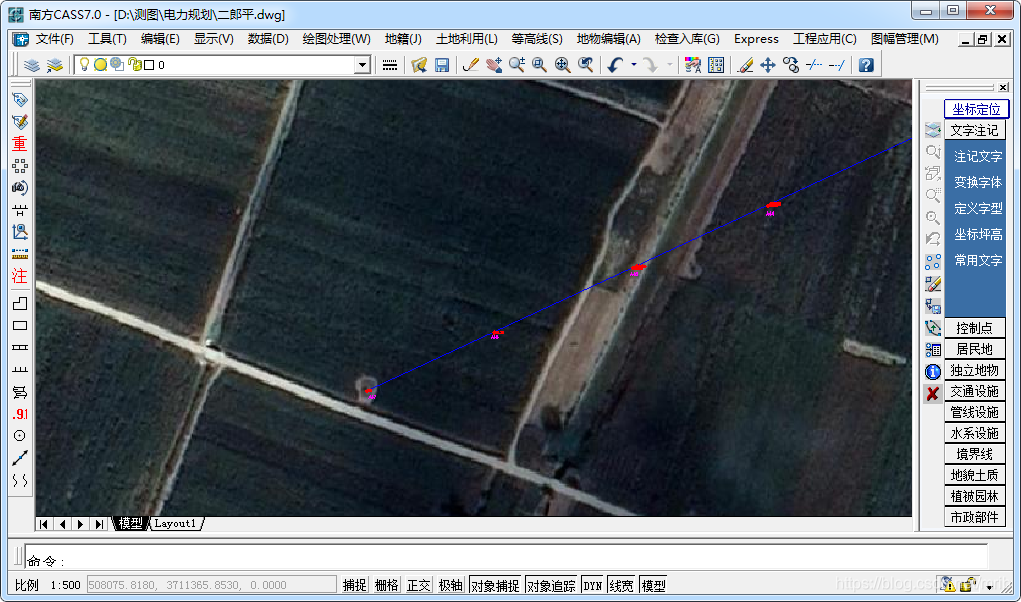

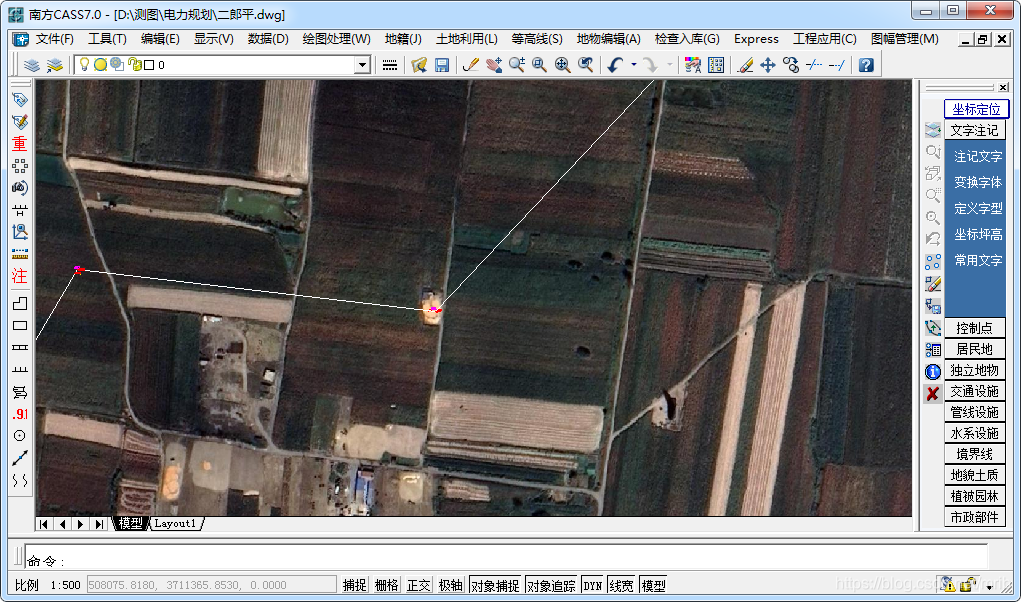

经过细微的调整之后，影像与地形图数据叠加套合得非常完美，如下图所示。查看另外一个特征点，可以看到叠加的也十分完美，如下图所示。

结语

以上就是谷歌高清卫星影像在电力线路规划设计中应用的详细说明，主要包括了规划图查看、卫星图下载、卫星图加载和卫星图套合等功能。
