解决TCP网络传输“粘包”问题

当前在网络传输应用中，广泛采用的是TCP/IP通信协议及其标准的socket应用开发编程接口（API）。TCP/IP传输层有两个并列的协议：TCP和UDP。其中TCP（transport control protocol，传输控制协议）是面向连接的，提供高可靠性服务。UDP（user datagram protocol，用户数据报协议）是无连接的，提供高效率服务。在实际工程应用中，对可靠性和效率的选择取决于应用的环境和需求。一般情况下，普通数据的网络传输采用高效率的udp，重要数据的网络传输采用高可靠性的TCP。

在应用开发过程中，笔者发现基于TCP网络传输的应用程序有时会出现粘包现象（即发送方发送的若干包数据到接收方接收时粘成一包）。针对这种情况，我们进行了专题研究与实验。本文重点分析了TCP网络粘包问题，并结合实验结果提出了解决该问题的对策和方法，供有关工程技术人员参考。

一、TCP协议简介

　　TCP是一个面向连接的传输层协议，虽然TCP不属于iso制定的协议集，但由于其在商业界和工业界的成功应用，它已成为事实上的网络标准，广泛应用于各种网络主机间的通信。

　　作为一个面向连接的传输层协议，TCP的目标是为用户提供可靠的端到端连接，保证信息有序无误的传输。它除了提供基本的数据传输功能外，还为保证可靠性采用了数据编号、校验和计算、数据确认等一系列措施。它对传送的每个数据字节都进行编号，并请求接收方回传确认信息（ack）。发送方如果在规定的时间内没有收到数据确认，就重传该数据。数据编号使接收方能够处理数据的失序和重复问题。数据误码问题通过在每个传输的数据段中增加校验和予以解决，接收方在接收到数据后检查校验和，若校验和有误，则丢弃该有误码的数据段，并要求发送方重传。流量控制也是保证可靠性的一个重要措施，若无流控，可能会因接收缓冲区溢出而丢失大量数据，导致许多重传，造成网络拥塞恶性循环。TCP采用可变窗口进行流量控制，由接收方控制发送方发送的数据量。

　　TCP为用户提供了高可靠性的网络传输服务，但可靠性保障措施也影响了传输效率。因此，在实际工程应用中，只有关键数据的传输才采用TCP，而普通数据的传输一般采用高效率的udp。

二、粘包问题分析与对策

　　TCP粘包是指发送方发送的若干包数据到接收方接收时粘成一包，从接收缓冲区看，后一包数据的头紧接着前一包数据的尾。

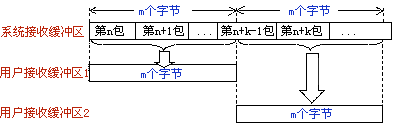

　　出现粘包现象的原因是多方面的，它既可能由发送方造成，也可能由接收方造成。发送方引起的粘包是由TCP协议本身造成的，TCP为提高传输效率，发送方往往要收集到足够多的数据后才发送一包数据。若连续几次发送的数据都很少，通常TCP会根据优化算法把这些数据合成一包后一次发送出去，这样接收方就收到了粘包数据。接收方引起的粘包是由于接收方用户进程不及时接收数据，从而导致粘包现象。这是因为接收方先把收到的数据放在系统接收缓冲区，用户进程从该缓冲区取数据，若下一包数据到达时前一包数据尚未被用户进程取走，则下一包数据放到系统接收缓冲区时就接到前一包数据之后，而用户进程根据预先设定的缓冲区大小从系统接收缓冲区取数据，这样就一次取到了多包数据（图1所示）。


图1


图2


图3

　　粘包情况有两种，一种是粘在一起的包都是完整的数据包（图1、图2所示），另一种情况是粘在一起的包有不完整的包（图3所示），此处假设用户接收缓冲区长度为m个字节。

　　不是所有的粘包现象都需要处理，若传输的数据为不带结构的连续流数据（如文件传输），则不必把粘连的包分开（简称分包）。但在实际工程应用中，传输的数据一般为带结构的数据，这时就需要做分包处理。

　　在处理定长结构数据的粘包问题时，分包算法比较简单；在处理不定长结构数据的粘包问题时，分包算法就比较复杂。特别是如图3所示的粘包情况，由于一包数据内容被分在了两个连续的接收包中，处理起来难度较大。实际工程应用中应尽量避免出现粘包现象。

　　为了避免粘包现象，可采取以下几种措施。一是对于发送方引起的粘包现象，用户可通过编程设置来避免，TCP提供了强制数据立即传送的操作指令push，TCP软件收到该操作指令后，就立即将本段数据发送出去，而不必等待发送缓冲区满；二是对于接收方引起的粘包，则可通过优化程序设计、精简接收进程工作量、提高接收进程优先级等措施，使其及时接收数据，从而尽量避免出现粘包现象；三是由接收方控制，将一包数据按结构字段，人为控制分多次接收，然后合并，通过这种手段来避免粘包。

　　以上提到的三种措施，都有其不足之处。第一种编程设置方法虽然可以避免发送方引起的粘包，但它关闭了优化算法，降低了网络发送效率，影响应用程序的性能，一般不建议使用。第二种方法只能减少出现粘包的可能性，但并不能完全避免粘包，当发送频率较高时，或由于网络突发可能使某个时间段数据包到达接收方较快，接收方还是有可能来不及接收，从而导致粘包。第三种方法虽然避免了粘包，但应用程序的效率较低，对实时应用的场合不适合。

　　一种比较周全的对策是：接收方创建一预处理线程，对接收到的数据包进行预处理，将粘连的包分开。对这种方法我们进行了实验，证明是高效可行的。

三、编程与实现

　　1．实现框架

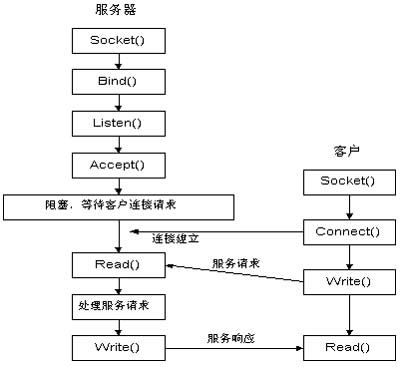

　　实验网络通信程序采用TCP/IP协议的socket api编程实现。socket是面向客户机/服务器模型的。TCP实现框架如图4所示。

图4

　　2．实验硬件环境：

　　服务器：pentium 350 微机

　　客户机：pentium 166微机

　　网络平台：由10兆共享式hub连接而成的局域网

　　3．实验软件环境：

　　操作系统：windows 98

　　编程语言：visual c++ 5.0

　　4．主要线程

　　编程采用多线程方式，服务器端共有两个线程：发送数据线程、发送统计显示线程。客户端共有三个线程：接收数据线程、接收预处理粘包线程、接收统计显示线程。其中，发送和接收线程优先级设为thread_priority_time_critical（最高优先级），预处理线程优先级为thread_priority_above_normal（高于普通优先级），显示线程优先级为thread_priority_normal（普通优先级）。

　　实验发送数据的数据结构如图5所示：



图5

　　5．分包算法

　　针对三种不同的粘包现象，分包算法分别采取了相应的解决办法。其基本思路是首先将待处理的接收数据流（长度设为m）强行转换成预定的结构数据形式，并从中取出结构数据长度字段，即图5中的n，而后根据n计算得到第一包数据长度。

　　1)若n<m，则表明数据流包含多包数据，从其头部截取n个字节存入临时缓冲区，剩余部分数据依此继续循环处理，直至结束。

　　2)若n=m，则表明数据流内容恰好是一完整结构数据，直接将其存入临时缓冲区即可。

　　3)若n>m，则表明数据流内容尚不够构成一完整结构数据，需留待与下一包数据合并后再行处理。

　　对分包算法具体内容及软件实现有兴趣者，可与作者联系。

四、实验结果分析

　　实验结果如下：

　　1．在上述实验环境下，当发送方连续发送的若干包数据长度之和小于1500b时，常会出现粘包现象，接收方经预处理线程处理后能正确解开粘在一起的包。若程序中设置了“发送不延迟”：（setsockopt (socket_name，ipproto_tcp，tcp_nodelay，(char *) &on，sizeof on) ，其中on=1），则不存在粘包现象。

　　2．当发送数据为每包1kb～2kb的不定长数据时，若发送间隔时间小于10ms，偶尔会出现粘包，接收方经预处理线程处理后能正确解开粘在一起的包。

　　3．为测定处理粘包的时间，发送方依次循环发送长度为1.5kb、1.9kb、1.2kb、1.6kb、1.0kb数据，共计1000包。为制造粘包现象，接收线程每次接收前都等待10ms，接收缓冲区设为5000b，结果接收方收到526包数据，其中长度为5000b的有175包。经预处理线程处理可得到1000包正确数据，粘包处理总时间小于1ms。

　　实验结果表明，TCP粘包现象确实存在，但可通过接收方的预处理予以解决，而且处理时间非常短（实验中1000包数据总共处理时间不到1ms），几乎不影响应用程序的正常工作。

然后看下netty中是如何解决粘包问题的。

1.            frame包整体功能描述

此包主要作用于对TCP/IP数据包的分包和包重组，常用于数据的流传输，是扩展的解码器。

包目录结构如下：





2.            包中各类功能详解

(1)  FrameDecoder

抽象类，将ChannelBuffers中的二进制数据转换成有意义的数据帧（frame）对象，一般不直接调用，提供给此包中的FixedLengthFrameDecoder类、DelimiterBasedFrameDecoder类和LengthFieldBasedFrameDecoder类使用，也可以提供给其他类使用（暂不探讨）；



在数据传输中，我们发送的数据包如下所示



+-----+-----+-----+

 | ABC | DEF | GHI |

 +-----+-----+-----+



而实际接收的包的格式为：



+----+-------+---+---+

 | AB | CDEFG | H | I |

 +----+-------+---+---+





产生的原因为：数据在传输过程中，产生数据包碎片（TCP/IP数据传输时大数据包无法一次传输，被拆分成小数据包，小数据包即为数据包碎片），这就造成了实际接收的数据包和发送的数据包不一致的情况。



而通过FrameDecoder即可实现对上述接收到的数据包的整理，重新还原成如下格式：



+-----+-----+-----+

 | ABC | DEF | GHI |

 +-----+-----+-----+



如下是一个自定义的Decoder类



public class MyFrameDecoder extends FrameDecoder {



         @Override

   protected Object decode(ChannelHandlerContext ctx,

                           channel,

                           ChannelBuffer buf) throws Exception {



     // Make sure if the length field was received.

     if (buf.readableBytes() < 4) {

        // The length field was not received yet - return null.

        // This method will be invoked again when more packets are

        // received and appended to the buffer.

        return null;

     }



     // The length field is in the buffer.



     // Mark the current buffer position before reading the length field

     // because the whole frame might not be in the buffer yet.

     // We will reset the buffer position to the marked position if

     // there's not enough bytes in the buffer.

     buf.markReaderIndex();

     // Read the length field.

     int length = buf.readInt();

     // Make sure if there's enough bytes in the buffer.

     if (buf.readableBytes() < length) {

        // The whole bytes were not received yet - return null.

        // This method will be invoked again when more packets are

        // received and appended to the buffer.

        // Reset to the marked position to read the length field again

        // next time.

        buf.resetReaderIndex();

        return null;

     }

     // There's enough bytes in the buffer. Read it.

     ChannelBuffer frame = buf.readBytes(length);

     // Successfully decoded a frame.  Return the decoded frame.

     return frame;

   }

 }



此时，我们无需关注数据包是如何重组的，只需要做简单的验证（按照一个包验证）就可以了，FrameDecoder内部实现了组包的机制，不过，此时，需在数据的最前面封装整个数据的长度，示例中数据长度占了四个字节，即前四个字节是数据长度，后面的才是真实的数据。

(2)  FixedLengthFrameDecoder

FixedLengthFrameDecoder主要是将诸如

+----+-------+---+---+

 | AB | CDEFG | H | I |

 +----+-------+---+---+



此类的数据包按照指定的frame长度重新组包，比如确定长度为3，则组包为



+-----+-----+-----+

 | ABC | DEF | GHI |

 +-----+-----+-----+



构造方法为：new FixedLengthFrameDecoder(int frameLength);



frameLength即修正后的帧长度



另一个构造方法为new FixedLengthFrameDecoder(int frameLength, boolean allocateFullBuffer);



allocateFullBuffer如果为真，则表示初始化的ChannelBuffer大小为frameLength。





(3)  Delimiters

分隔符类，DelimiterBasedFrameDecoder类的辅助类。



对Flash XML的socket通信采用nulDelimiter()方法，对于一般的文本采用lineDelimiter()方法



(4)  DelimiterBasedFrameDecoder

对接收到的ChannelBuffers按照指定的分隔符Delimiter分隔，分隔符可以是一个或者多个



如将以下数据包按照“\n”分隔：

+--------------+

 | ABC\nDEF\r\n |

 +--------------+



即为：



+-----+-----+

 | ABC | DEF |

 +-----+-----+

而如果按照“\r\n”分隔，则为：



+----------+

 | ABC\nDEF |

 +----------+



对于DelimiterBasedFrameDecoder中的构造方法，其中一些参数说明：



maxFrameLength：解码的帧的最大长度

stripDelimiter：解码时是否去掉分隔符

failFast：为true，当frame长度超过maxFrameLength时立即报TooLongFrameException异常，为false，读取完整个帧再报异常

delimiter：分隔符
