(2) 设备模型（Device Model）

工具：Matter Controller（GUI）

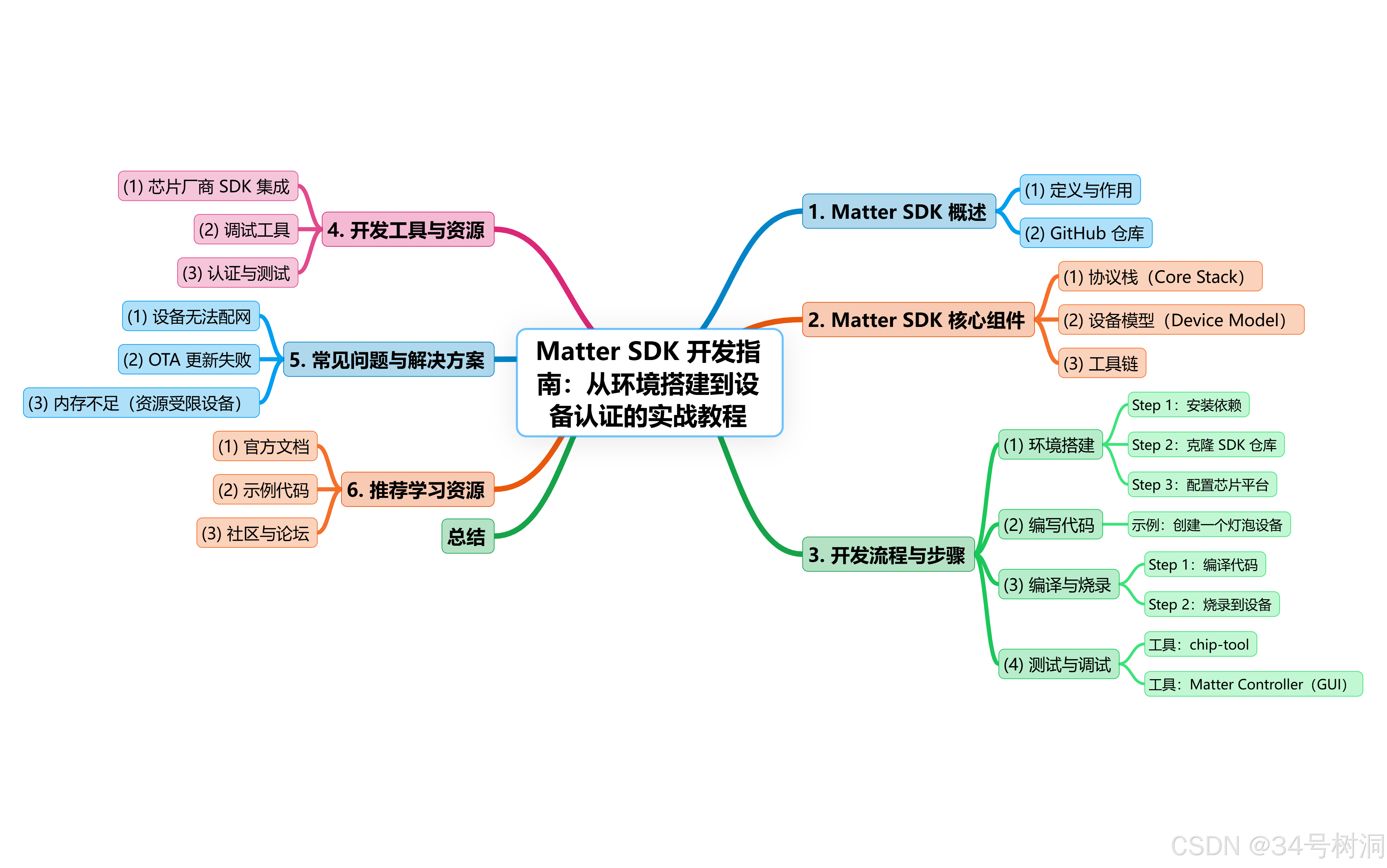

以下是关于 Matter SDK 的详细解析，涵盖 核心功能、开发流程、工具链 以及实战示例，帮助开发者快速上手 Matter 设备开发：

1. Matter SDK 概述

(1) 定义与作用

Matter SDK 是 Matter 协议的开源开发套件，由 连接标准联盟（CSA） 维护，托管在 GitHub 上。
核心功能：
- 提供设备端和网关端的协议栈实现。
- 支持设备模拟器（如 Matter Controller）、测试工具和开发框架。
- 兼容主流芯片平台（如 Nordic nRF52、Silicon Labs EFR32）。

(2) GitHub 仓库

官方仓库：
- https://project-chip.github.io/connectedhomeip-doc/PROJECT_FLOW.html

2. Matter SDK 核心组件

(1) 协议栈（Core Stack）

功能：
- 实现 Matter 协议的网络层、传输层和应用层。
- 包括 CoAP、TLS/DTLS、设备模型（如灯泡、传感器）等。
关键模块：
- 芯片抽象层（PAL, Platform Abstraction Layer）：
  - 封装底层硬件（如 Wi-Fi 驱动、加密库）。
- 交互模型（Interaction Model）：
  - 处理属性读写、命令执行、事件订阅。

(2) 设备模型（Device Model）

预定义设备类型：
- 灯泡（Light Bulb）、开关（Switch）、温湿度传感器（Temperature Sensor）、门锁（Door Lock）等。
自定义扩展：
- 通过 JSON Schema 定义新设备类型和属性。

(3) 工具链

Matter Controller：
- 模拟手机/网关，用于控制 Matter 设备。
chip-tool：
- 命令行工具，支持设备发现、配网、属性读写。
认证工具：
- Certification Test Suite（CTS）：验证设备是否符合 Matter 标准。

3. 开发流程与步骤

(1) 环境搭建

Step 1：安装依赖

操作系统：Linux/macOS/Windows（推荐 Ubuntu 20.04+）。
工具链：
- Python 3.8+：用于构建脚本。
- CMake：版本 3.18 或更高。
- Git：克隆 SDK 仓库。

Step 2：克隆 SDK 仓库

git clone https://github.com/connectedhomeip/connectedhomeip.git
cd connectedhomeip
git checkout release-1.1  # 选择稳定版本

Step 3：配置芯片平台

示例：Nordic nRF52840 DK（Thread）：

./scripts/examples/gn_nrfconnect.sh nrfconnect_nrf52840dk_nrf52840 --board nrf52840dk_nrf52840 --sample light-switch

其他平台：
- ESP32：需使用 ESP-IDF 集成。
- Silicon Labs EFR32：使用 Simplicity Studio。

(2) 编写代码

示例：创建一个灯泡设备

// 定义灯泡的 OnOff 属性
class LightBulbCluster : public Cluster {
public:
  LightBulbCluster() : Cluster(OnOff::Id) {}

  // 处理开/关指令
  void OnOffCommand(bool onOff) {
    if (onOff) {
      // 执行开灯操作
      UpdateAttribute(OnOff::Attributes::OnOff::Id, onOff);
    } else {
      // 执行关灯操作
      UpdateAttribute(OnOff::Attributes::OnOff::Id, onOff);
    }
  }

  // 处理 OTA 更新
  void HandleOTARequest(const chip::System::PacketBufferHandle &payload) {
    // 验证签名并启动 OTA 流程
    if (VerifyFirmwareSignature(payload)) {
      StartOTAUpdate(payload);
    }
  }
};

// 初始化设备
void SetupDevice() {
  // 添加 OnOff 集群
  DeviceLayer::AddCluster<LightBulbCluster>();
}

(3) 编译与烧录

Step 1：编译代码

ninja -C out/nrfconnect_nrf52840dk_nrf52840

Step 2：烧录到设备

Nordic nRF52：使用 nRF Connect Programmer。
ESP32：通过 esptool.py 烧录固件。

(4) 测试与调试

工具：chip-tool

# 发现设备
chip-tool device commission [IPv6地址] [网络密钥]

# 读取灯泡状态
chip-tool onoff get on off [设备ID]

# 开灯指令
chip-tool onoff on [设备ID]

工具：Matter Controller（GUI）

功能：
- 可视化控制设备、配网、查看日志。

运行：

./out/standalone/linux/clang/debug/matter-controller

4. 开发工具与资源

(1) 芯片厂商 SDK 集成

Nordic nRF Connect SDK：
- 提供 Matter over Thread 示例（nrf/applications/matter）。
Silicon Labs SDK：
- 在 Simplicity Studio 中选择 Matter 项目模板。
ESP32：
- 使用 ESP-IDF 集成 Matter 示例（examples/matter）。

(2) 调试工具

Wireshark：
- 配置 Matter 协议解码器 分析网络流量。
nRF Sniffer：
- 监听 Thread/Zigbee 网络通信。

(3) 认证与测试

一致性测试：
- 运行 ./scripts/test/chip_certification_tests.sh 验证设备兼容性。
CSA 认证：
- 通过 CSA 官网申请实验室测试。

5. 常见问题与解决方案

(1) 设备无法配网

可能原因：
- 网络密钥（Network Key）配置错误。
- Thread 网络未启动。
解决方案：
- 使用 chip-tool thread start-network 初始化 Thread 网络。

(2) OTA 更新失败

可能原因：
- 固件签名无效。
- 设备存储空间不足。

解决方案：

使用 chip-cert 工具重新签名固件：

chip-cert -x -s test_cert.pem -k test_key.pem firmware.bin signed_firmware.bin

(3) 内存不足（资源受限设备）

解决方案：
- 裁剪非必要功能（如关闭日志输出）。
- 使用更小的编译器优化选项（如 -Os）。

6. 推荐学习资源

(1) 官方文档

Matter 开发指南
SDK 使用手册

(2) 示例代码

设备示例：
- examples/lighting-app：基础灯控设备。
- examples/sensor：温湿度传感器。

(3) 社区与论坛

GitHub Issues

总结

Matter SDK 为开发者提供了完整的协议栈实现和工具链，支持快速开发兼容主流生态的智能家居设备：

核心优势：开源、跨平台、安全认证。
开发关键：熟悉协议栈分层架构、掌握芯片抽象层配置、利用测试工具验证兼容性。
