stm32cubeMX学习十二、为什么配置时钟72MHz却变成了64MHz？(基于野火STM32F103ZET6开发板)

最新推荐文章于 2025-06-16 10:28:04 发布
最新推荐文章于 2025-06-16 10:28:04 发布
阅读量3.4k 收藏 7
点赞数 6
CC 4.0 BY-SA版权
分类专栏： stm32cubeMX 嵌入式单片机项目开发
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/morixinguan/article/details/100418531
本文介绍了在使用STM32CubeMX配置STM32F103ZET6开发板时，尝试将系统时钟设置为72MHz，但实际结果变为64MHz的问题。通过查阅资料，发现原因是需要选择外部时钟源才能达到72MHz，并详细说明了如何正确配置为72MHz的方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

本程序编写基于秉火霸道STM32F103ZET6运行环境。
在这里插入图片描述

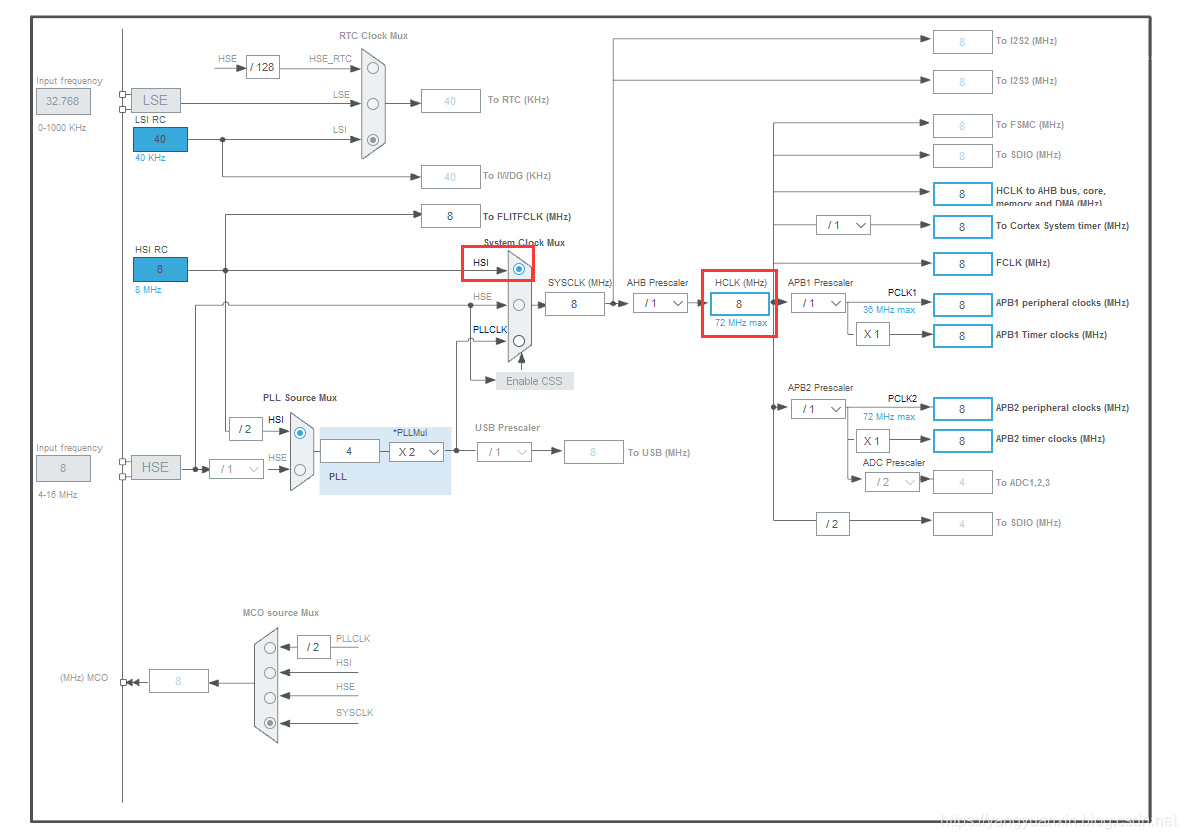

这是还没有配置之前的系统时钟默认值
在这里插入图片描述
这里默认选择的是HSI(内部时钟源)，将时钟频率配置为8MHz。
接下来我们根据提示将时钟源调到72MHz(最大)。
我们输入72
在这里插入图片描述
点击OK

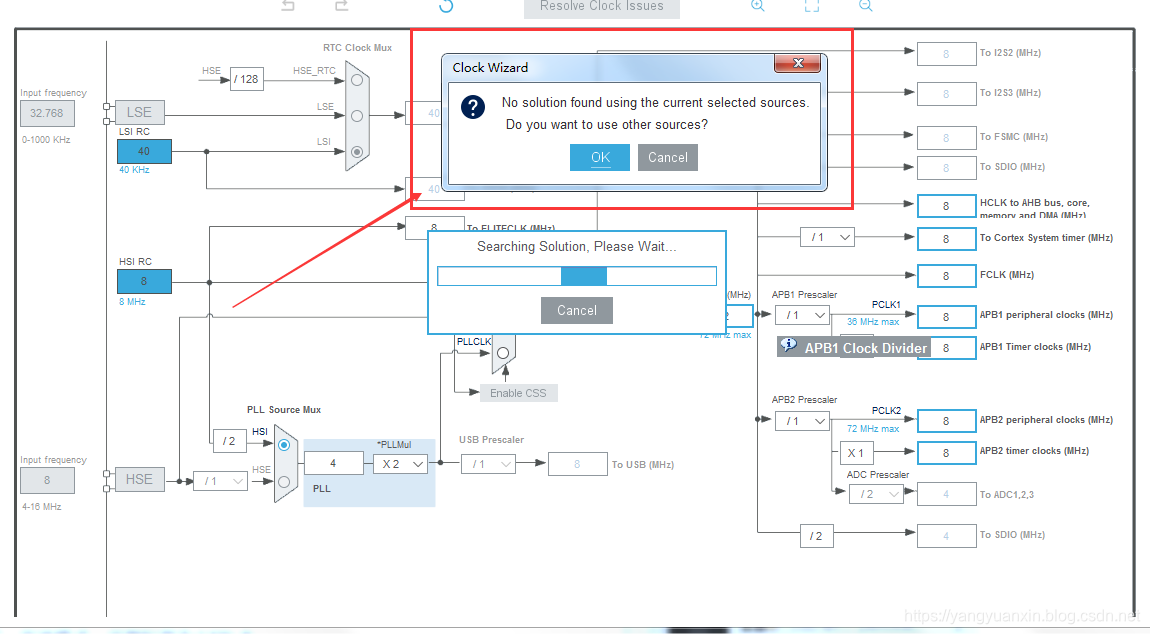

在这里插入图片描述

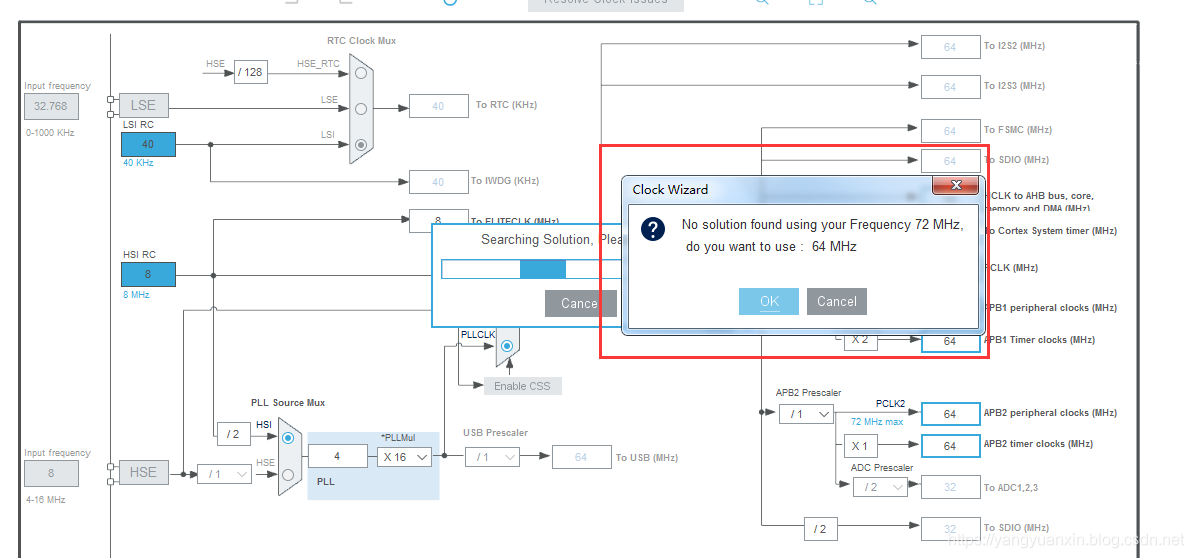

于是莫名其妙的就变成了64。

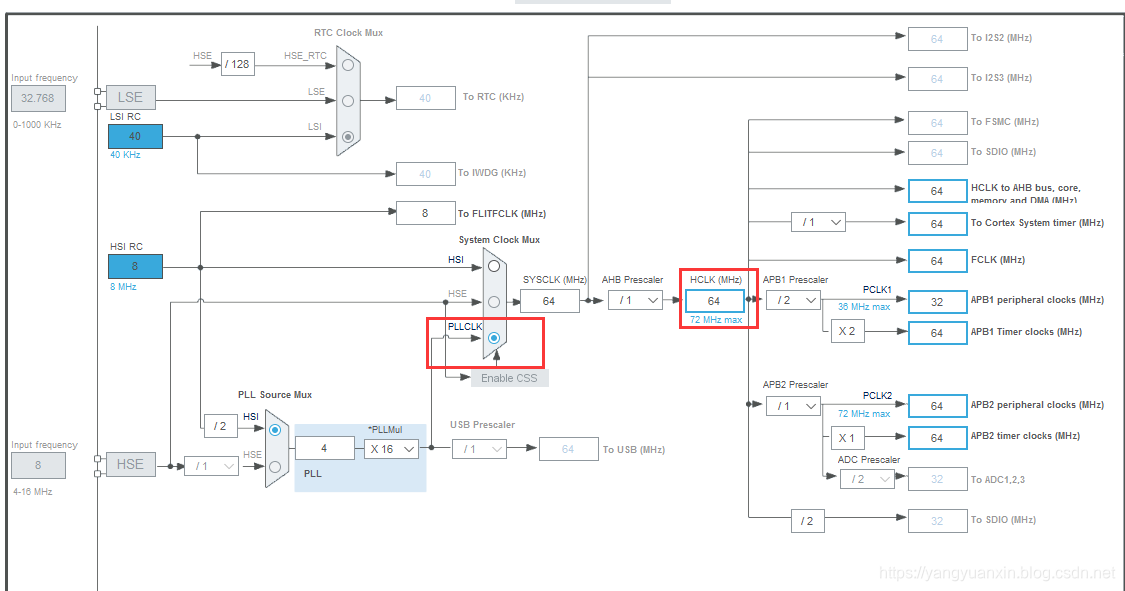

在这里插入图片描述
这是为啥呢？
原因：(参考野火提供的HAL库教程)
